verilog学习——代码实例二：JK触发器

代码实例二：JK触发器

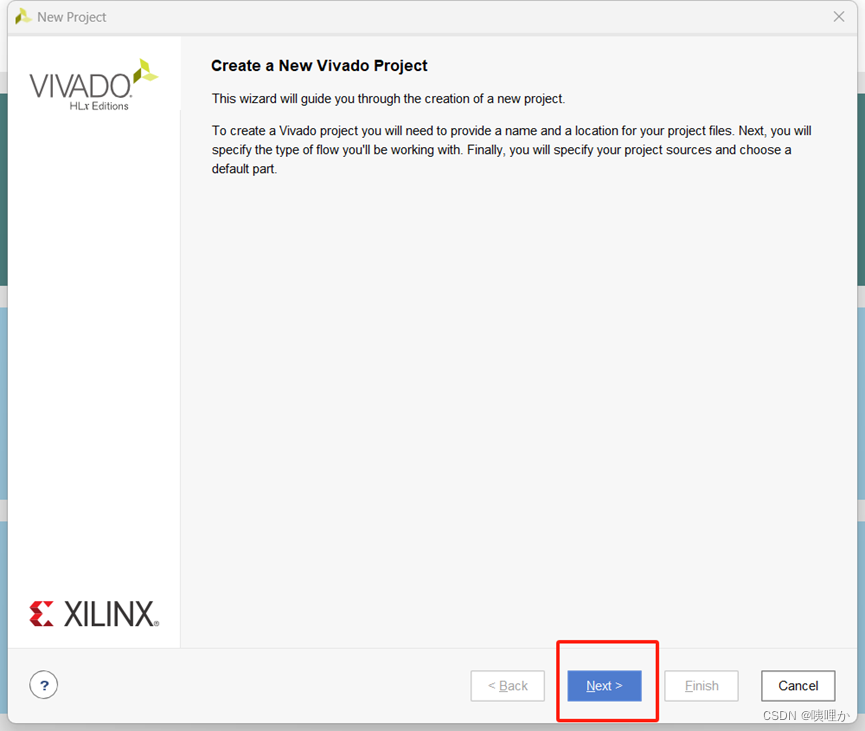

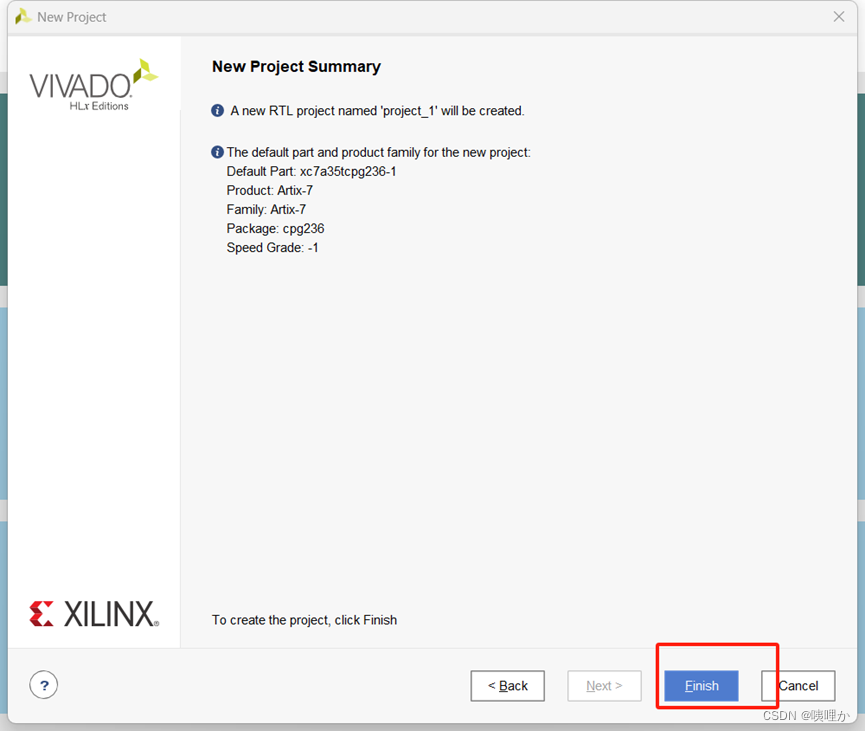

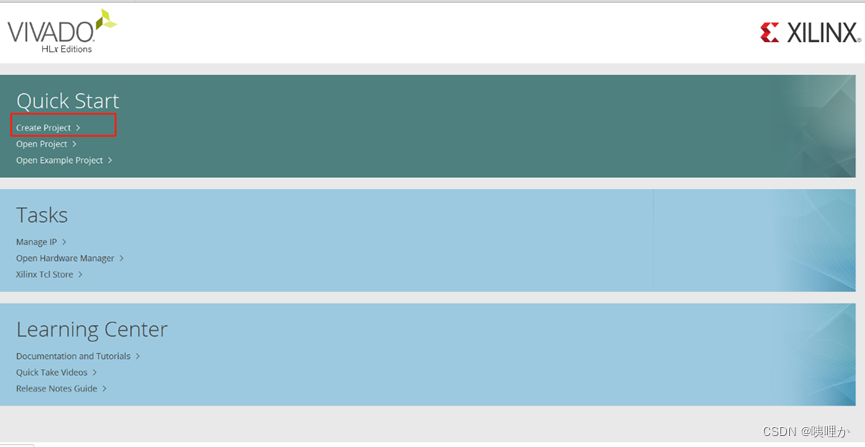

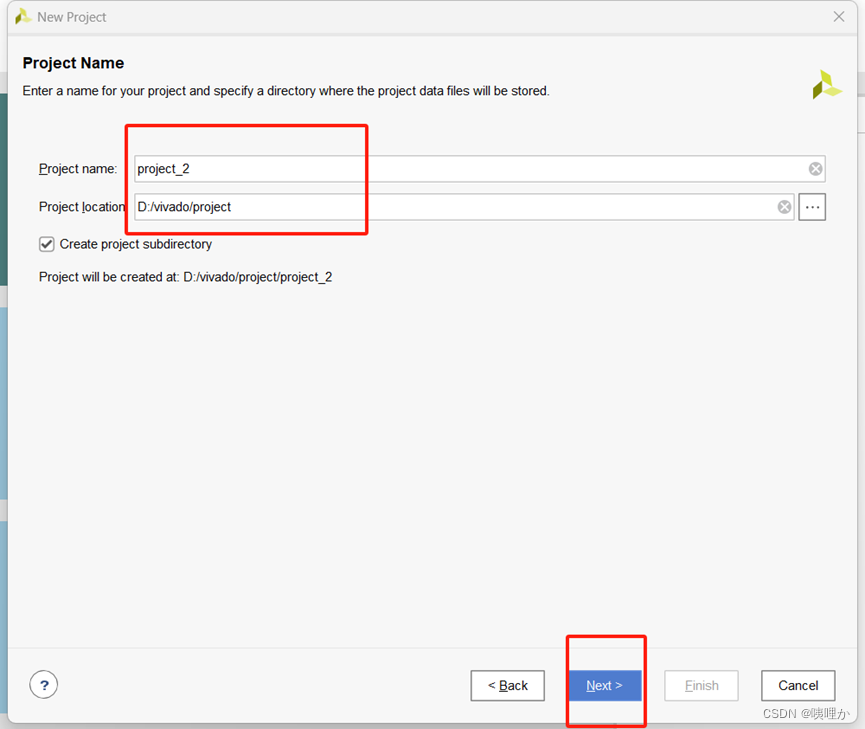

1.新建project

2.创建设计

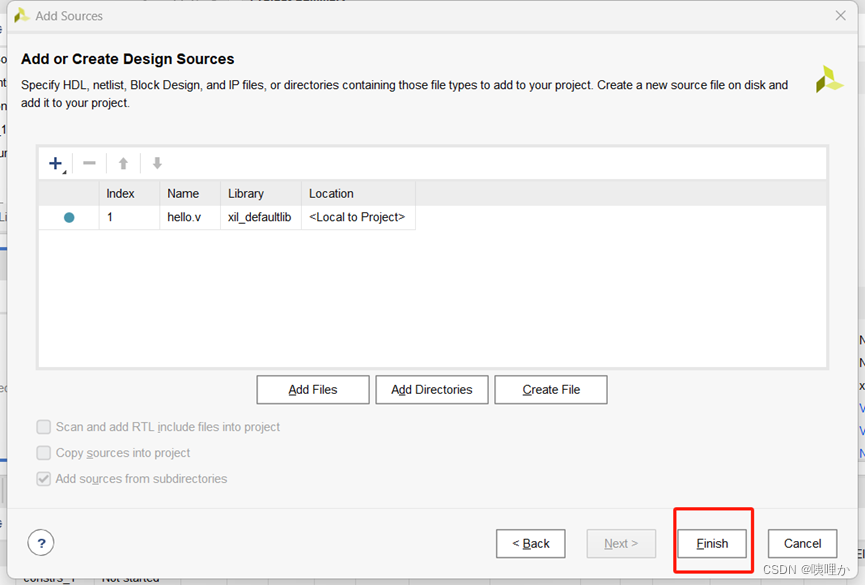

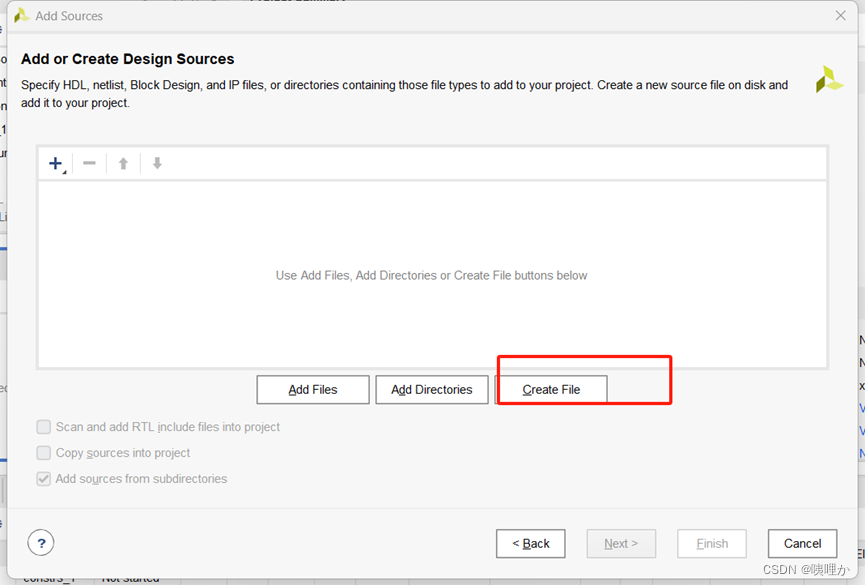

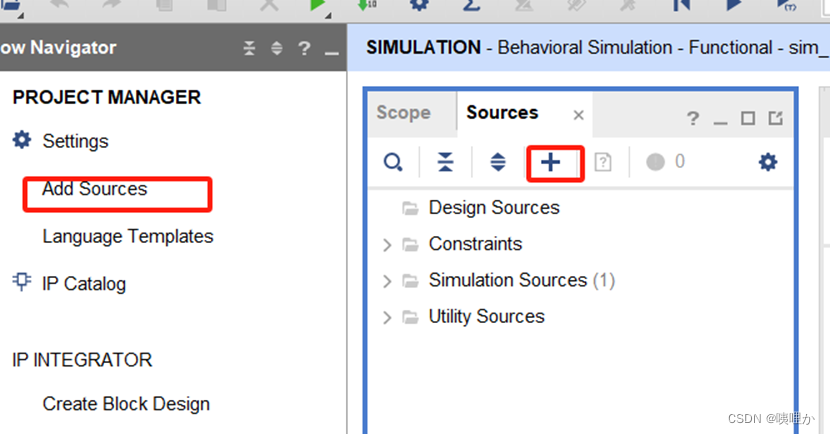

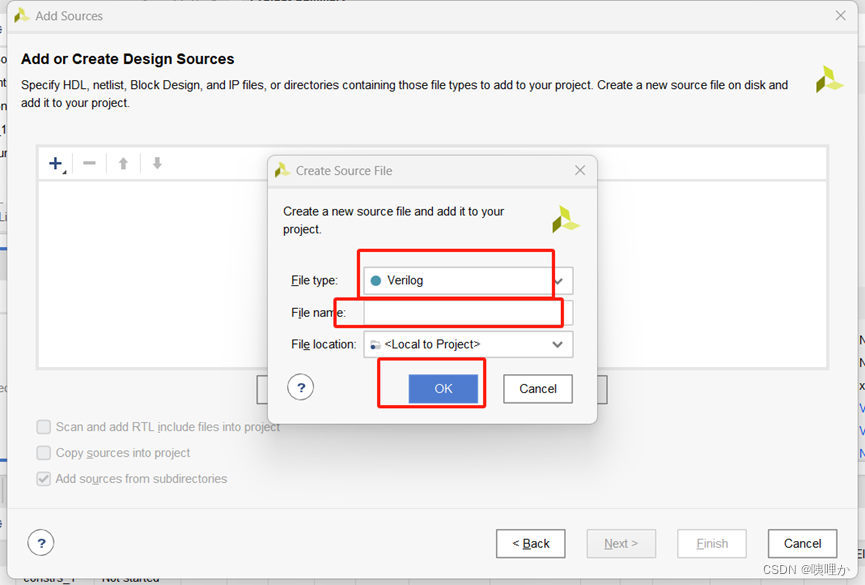

添加文件；

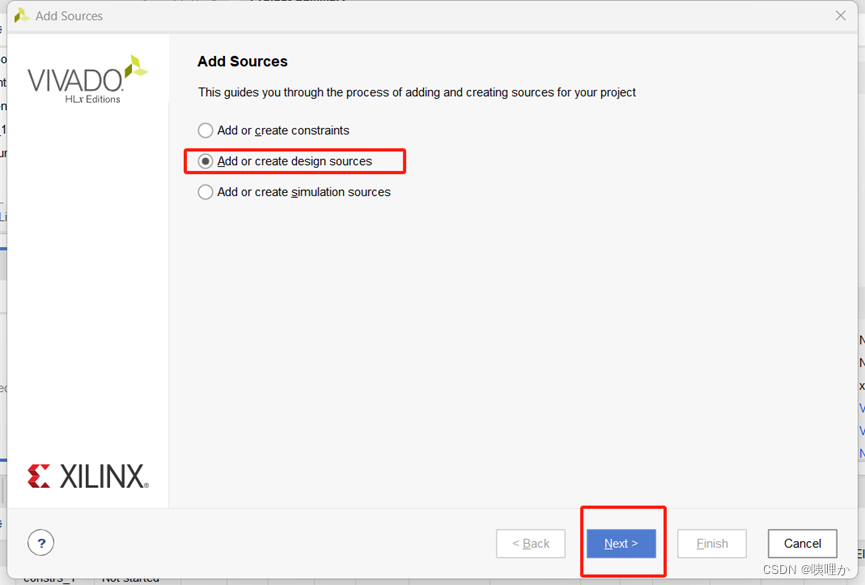

选择第二项；add or create design sources;




设计代码jk_ff.v：

module jk_ff ( input j,
               input k,
               input clk,
               output q);

   reg q;

   always @ (posedge clk)
      case ({j,k})
         2'b00 :  q <= q;
         2'b01 :  q <= 0;
         2'b10 :  q <= 1;
         2'b11 :  q <= ~q;
      endcase
endmodule

3.创建仿真

将仿真文件设置为顶层模块，编写顶层模块，运行仿真：

仿真代码tb_jk.v：

module tb_jk;
   reg j;
   reg k;
   reg clk;

   always #5 clk = ~clk;

   jk_ff    jk0 ( .j(j),
                  .k(k),
                  .clk(clk),
                  .q(q));

   initial begin
      j <= 0;
      k <= 0;

      #5 j <= 0;
         k <= 1;
      #20 j <= 1;
          k <= 0;
      #20 j <= 1;
          k <= 1;
      #20 $finish;
   end

   initial
      $monitor ("j=%0d k=%0d q=%0d", j, k, q);
endmodule

输出：

打开硬件原理图：
