【车载开发系列】新增DTC操作步骤（VacanoVSB实现）

Step1：进入添加编辑界面

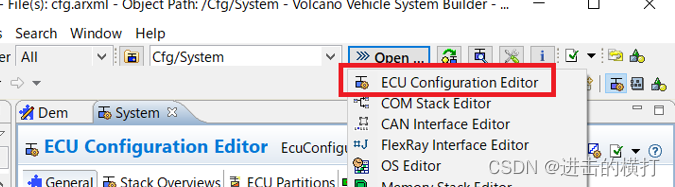

Open按钮按下之后选择进入ECU Configuation Editor
在这里插入图片描述

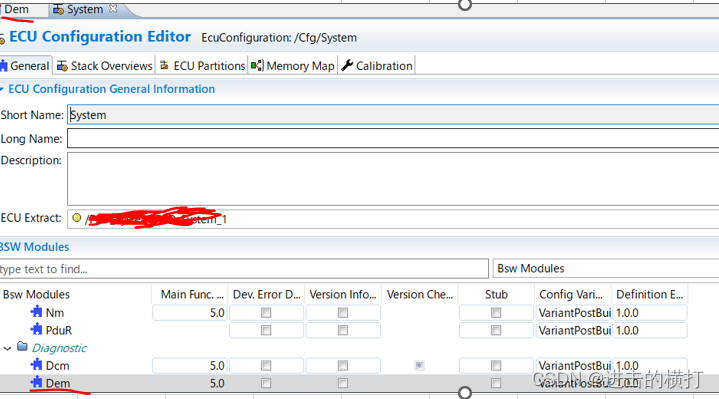

选择进入Dem。Diagnostic→Dem
在这里插入图片描述

Step2：添加一个DTC

通过选择DEM→DemConfigSet→DemConfigSet→DemDTCClass→New DemDTCClass来添加一个DTC
在这里插入图片描述

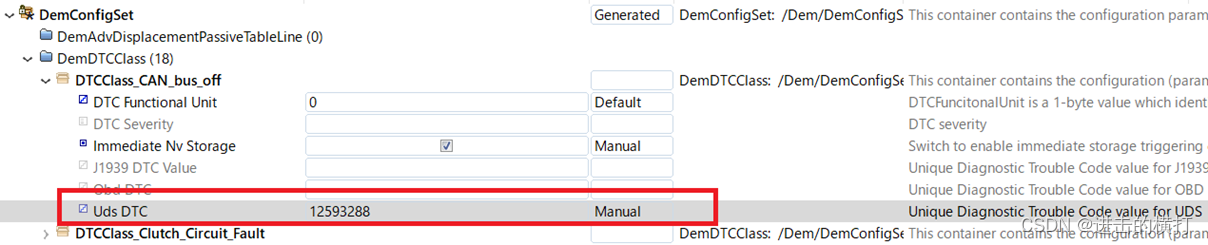

输入具体的DTC故障码
在这里插入图片描述

Step3：增加一个DTCEvent

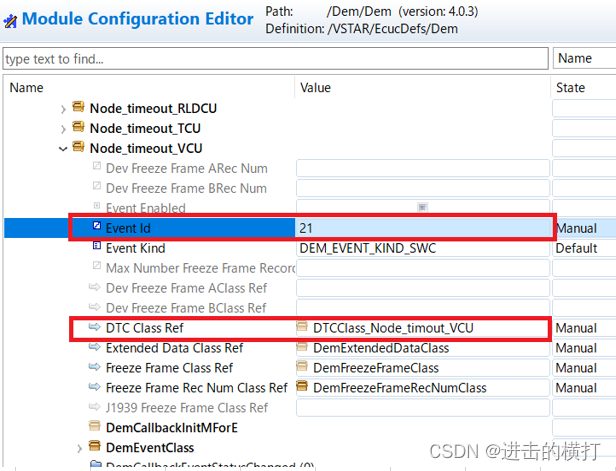

追加一个DTC故障码所对应的Event。
【DTC Class Ref】关联着上一步增加的DTC；【Event ID】这里是需要唯一的。
