MH481：线性霍尔传感器IC

前言

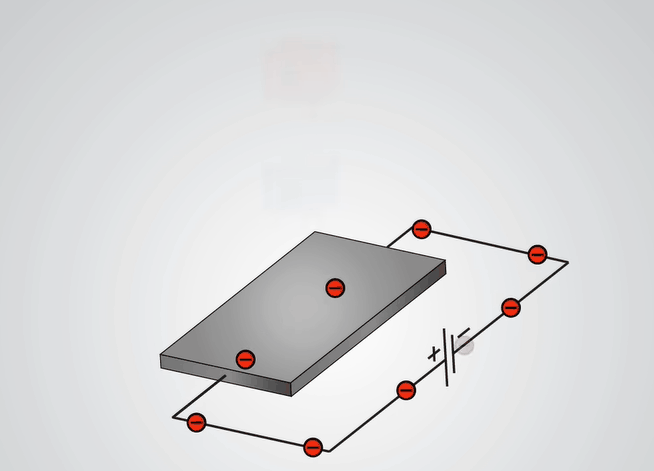

霍尔效应就是当电流通过导体时，如果在导体的两端放置一个磁场，则会在导体中产生一个电势差，这个现象被称为霍尔效应。

---

一、产品描述

MH481线性霍尔传感器是通过检测磁场中的霍尔效应来工作的。当电流通过一个霍尔元件时，它会在磁场中产生一个电势差，这个电势差与磁场强度成正比。因此，当我们将霍尔元件放在一个磁场中时，它的两端会产生一个电势差，这个电势差就是我们所需要的信号。MH481线性霍尔传感器的基本结构是一个霍尔芯片和一个检测电路。霍尔芯片通常是由硅等材料制成的半导体器件，它具有霍尔效应的特性。当霍尔芯片被磁化时，磁场会沿着芯片的平面方向作用在芯片上，从而改变霍尔芯片中的电阻值，产生一个电压信号。检测电路会对这个电压信号进行放大和处理，并输出一个与霍尔芯片电阻值成比例的模拟信号。

1.特性

●工作电压范围（3-6.5V）

●工作温度范围（-40℃至+125℃）

●在典型3.3V供电条件下，其功耗低于1.5mA

●感应区间±800GS

●磁场感应输出2mV/GS

●封装：TO-92S、TSOT-23、QFN2020-3、QFN2020-6

2.数据

二、应用

●电动牙刷微型电机的调速和换向控制

●无人机和手持云台的电机角度反馈

●电动园林剪刀的刀口开/闭行程检测

●工业缝纫机的踏板调速器检测

●云台监控摄像头的镜头跟随控制

三、电路图

---

总结
