ICC 图文学习——LAB2：Design Planning 设计规划

  这一步也可以叫floorplan（布局规划），对设计进行布局规划。floorplan的合理性直接关系到芯片的时序收敛、布线畅通、电源稳定以及良品率等。这部分内容非常重要，只有这一步做好了，后面成功率就高。
  floorplan阶段主要内容包括：
· 确定芯片的尺寸，core的面积
· 确定IO单元、corner pad和filler的位置
· 宏单元的位置和blockage的规划
· 电源地网络的分布

---

相关文件的准备：
orca_lib.mw/CEL：
orca_setup：     上一步 “ 数据设置 ” 后的ORCA设计，以Milkway格式保存。
design_data/ ： 包含设计数据
ORCA_2.v     第二次通过的verilog网表
ORCA_2.sdc    第二次通过的sdc时序约束文件
scripts/： 包含各种布局规划脚本
2ns_pass_setup.tcl    执行第二遍数据设置的脚本
connect_pg.tcl    将所有P / G引脚逻辑连接到网络
insert_pad_filler.tcl     插入pad填充单元
keepout.tcl     对所有宏单元的位置隔离
macro_place_cons.tcl     宏位置约束
macro_pg_rings.tcl     创建宏组周的P/G ring
opt_ctrl.tcl     时序和优化控制
pad_cell_cons.tcl     定义pad单元位置
pns.tcl     电源网络约束/综合
preplace_macros.tcl     将三个宏单元连接到IO pad上
注：若遇到问题或卡住了，调用完整的脚本命令去恢复： .solution/run.tcl

1. 加载设计

1. 启动ICC GUI模式

cd lab2_dp
icc_shell -gui

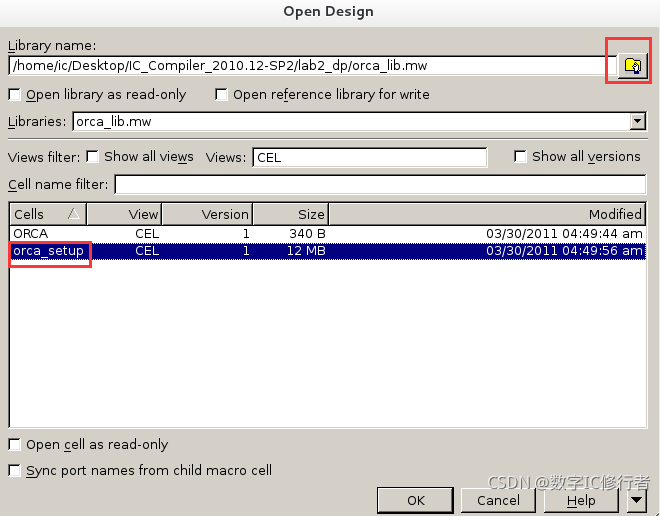

2. 打开 orca_lib.mw 设计库中的 orca_setup 单元（该单元已经通过 " data setup " 阶段了），如下图：

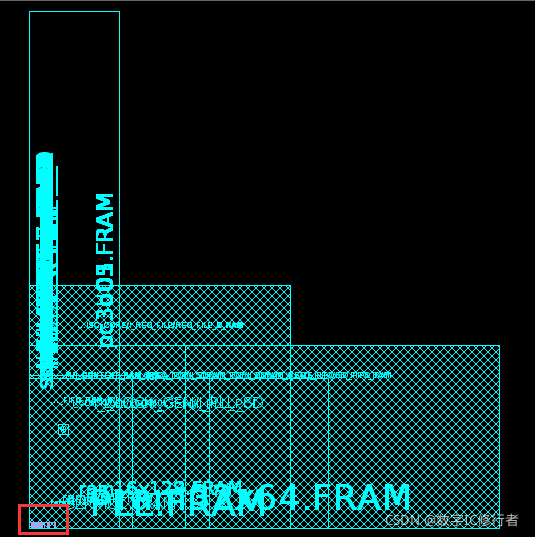

   由上图可以看到，Layout窗口中的所有宏单元、IO以及标准单元都叠放在坐标原点上。
3. 执行时序和优化脚本文件

source scripts/opt_ctrl.tcl

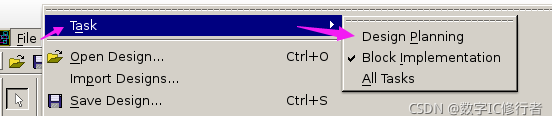

4. 依次选择以下步骤切换到Layout窗口中的 " Design Planning " 任务菜单。


2. 读入IO约束文件

1. 创建physical noly cells（该lab可以忽略）
    physical noly cells是指那些在网表中没有，但在芯片中又实际需要的一些单元，如IO corner、PG IO等。
    在Layout 窗口的菜单栏中依次选择 " ECO" —" Create Cell "。即在弹出窗口中依次填入名字。（此次以IO corner举例）

   注： a. IO corner是连接芯片拐角处两边的IO pad，连接衬底及衬底以上各个层，使得IO apd内部的电路形成一个电源地的供电环路。

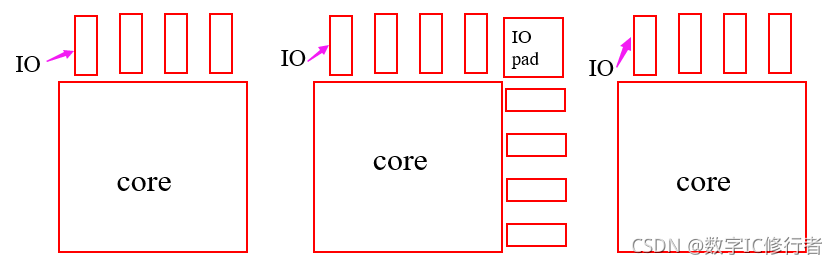

             b. IO corner不是必须的，当芯片只有一边或对边有IO时，为了节省面积，不需要IO corner；对于相邻边含IO时，一般会在拐角加上IO pad。如下图：

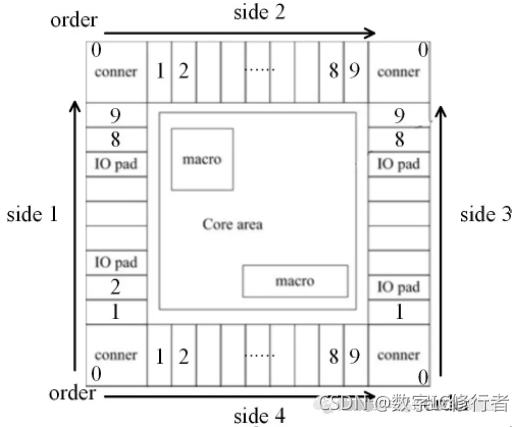

2. 一般情况下，chip-level的芯片由core are和pad area两部分组成，core区域主要摆放std cells、macro。而IO约束文件指定了每个IO在整个芯片的位置和排列顺序，（如下图）。（如下图）

   注： a. IO约束文件是需要自己手工编写的，所以在IO数目很多的情况下，比较容易出错。
             b. 图中side指定了IO pad摆放在哪条边，其中从左边开始，顺时针方向依次为1、2、3和4；order指定IO pad的排列时序，从数字1开始，越大越往上或右摆放。

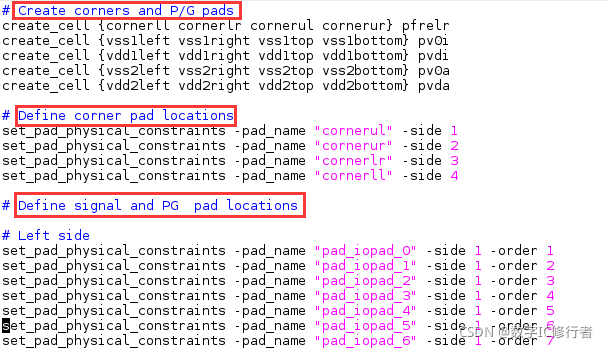

3. 本lab提供的脚本文件已经完成了上面两个步骤，如下：

source -eco scripts/pad_cell_cons.tcl

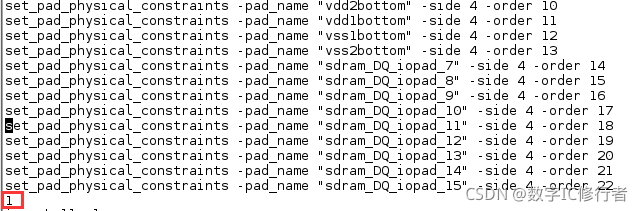

查看日志文件（.log）输出为 " 1 "，表示这些单元已创建且被约束。

3. 创建布局规划

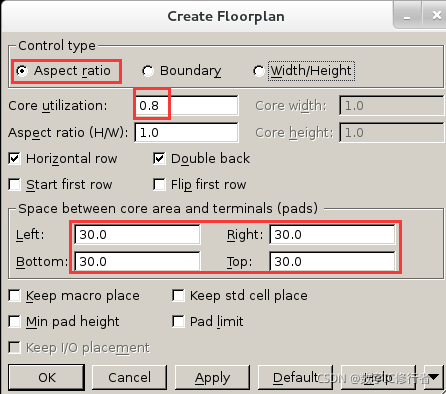

1. 在Layout窗口的菜单栏中依次选择 “Floorplan”—“Create Floorplan”（2013前的ICC版本是initial_floorplan），弹出对话框如下：

2. ICC工具有3种布局规划控制方案，如下：
    a. Aspect ratio：指定芯片高宽比值及Core的利用率，当设计中不含macro时多用这种方案。
    b. Width/Height：指定core具体的高度和宽度，一般含macro的设计，常用这种方案。
    c. 指定core area和pad area之间的间隔。
3. 将core utilization改为0.8，core到pad的间距均设为30，点击Ok，IO单元都已摆放在core四周，四个角落均有corner pad，每边都有4个PG pad如下图。
