ICC图文流程——(一)数据准备Data Setup

ICC数据准备文件

主要基于ICC_lab2010的学习  查找资料的总结

• 非库文件：

                   ·ICC启动环境设置文件：.synopsys_dc.setup

                   ·Verilog门级网表

                   ·时序约束文件.sdc

• 库文件：

                   ·milkyway参考库（ref文件）

                   ·标准单元库（.db）

                   ·寄生参数库（.tlup/.itf）

                   ·工艺库文件techfile（.tf）





·ICC启动环境设置文件：.synopsys_dc.setup

该文件与DC启动相同，放在ICC启动目录下，需自己编写。软件在启动时会自动加载search path、target_library、link_library这些库及其他设置。比如：

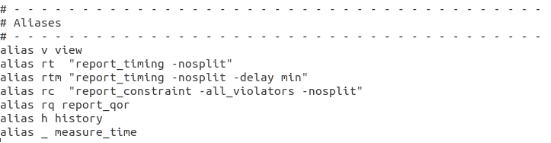

·设置一些常用的关联命令

·逻辑库设置（设置search_path ,target_libr,link_library,设置min库：包括标准单元库、IO库、ram库）

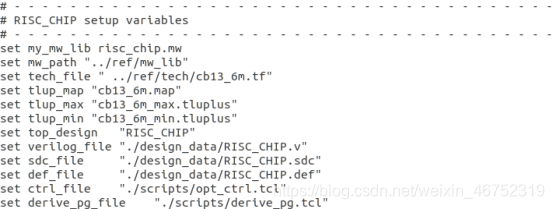

·定义一些变量，这些变量内容是不同路径下一些文件的名称

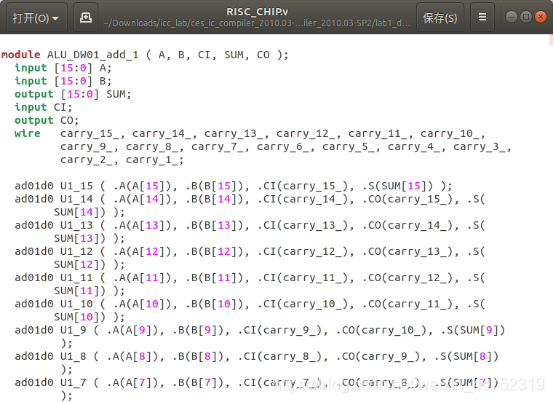

·Verilog门级网表

该文件是我们输入的设计文件，由DC或其他综合软件综合后输出的门级网表形式的Verilog（.v）文件。



·时序约束文件.sdc

<
