一、设计目的

用Multisim电路仿真软件，对一个RLC串联电路进行正弦稳态电路分析。

二、任务要求

1、在Multisim中搭建一个RLC串联电路。

2、根据上面选择的R、L、C参数，计算该串联电路呈现感性、容性和纯阻性时频率f 的取值范围，并在Multisim中通过虚拟双踪示波器观察端口处的us(t)-i(t)波形的相位加以验证。总结一个电路网络（或一个电路元件）负载性质的呈现规律。

3、设计一个如图1所示的感性负载，其中R=10欧，L=0.1H,正弦激励源的振幅Vp = 220V、频率f = 50。

（1）分析如何提高该感性负载电路的功率因数？并在Multisim中通过仿真进行验证。

（2）给出欠补偿、全补偿和过补偿的三种情况下的仿真结果。在所有仿真电路中都要用“瓦特计” 测出端口处的有功功率和功率因数。

这是电路课设的作业，我写出来，仅供学习和参考，如有写的不对的地方还请批评指正。

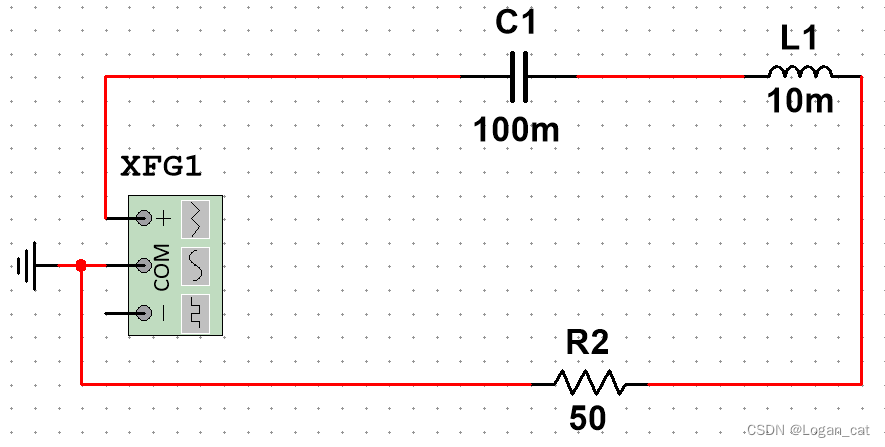

1.1关于Multisim的基本使用方式，此处不再赘述，首先设计一个简单的RLC串联电路。

（电阻，电容，电感值随便取的，方便计算）

2.1

我们知道，当一个电路只有三个电阻串联（设电阻为R1,R2,R3）时，其和电阻为R1+R2+R3，但当电路中存在电容，电感和电阻时，电路就不再表现为纯电阻性质，此时得引入一个新的概念：阻抗（关于为何阻抗为复数，四个字：简单计算。为什么电路中的阻抗要引入复数来表示），

阻抗（Impedance）相比于电阻（Resistance）来说，考虑了两方面因素：

输入信号的频率对阻抗的影响；
计算电压U和电流I的相位差异；

纯电感的阻抗称为“感抗”，用符号XL表示；纯电容的阻抗称为“容抗”，用符号XC表示。它们统称为“电抗”（Reactance）。

理想情况下，电阻消耗能量；电容、电感不消耗能量，只是转化能量。因为这种本质上的差异，数学上将电阻与电抗（电容/电感）用正交坐标系的二维坐标来表示，横坐标表示电阻，纵坐标表示电抗，特别的，正半轴表示电感感抗，负半轴表示电容容抗：

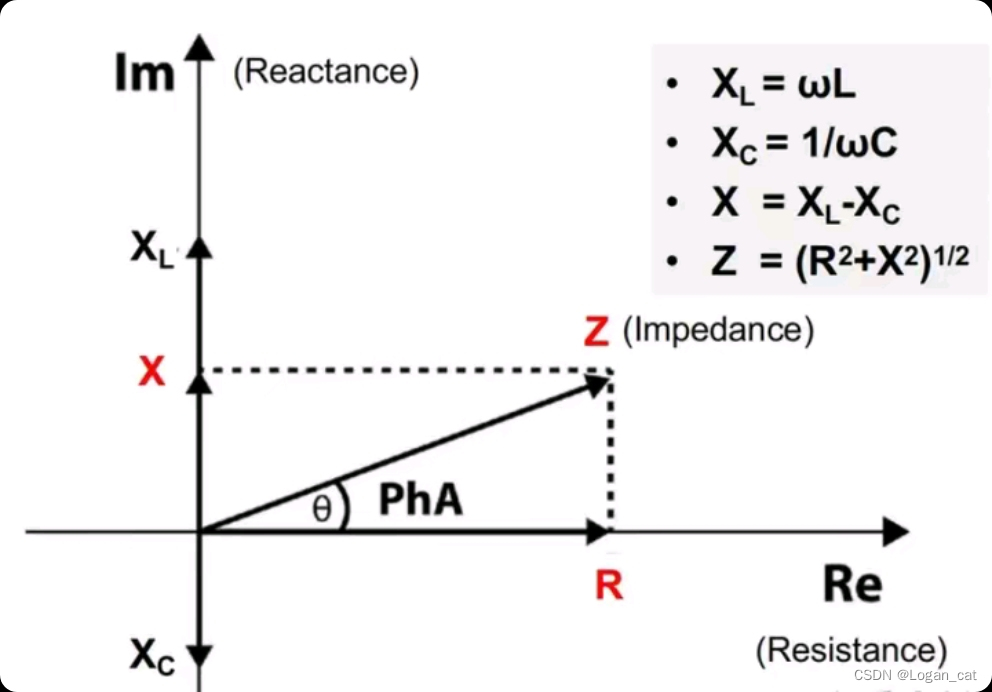

图3-阻抗坐标系（复数体系下，横坐标电阻为实部，纵坐标电容、电感等电抗为虚部）

二维坐标系中，Z（阻抗）可以用复数表示，包含了模|Z|和角度θ两个信息。不过工程上，阻抗常指Z的模——|Z|，上图中已列举了计算公式。

角度θ隐含了电压U和电流I之间的相位信息：

如果为正数，表示电压U在相位上领先于电流I；
如果为负数，表示电流I在相位上领先于电压U。

这方面如果容易搞混，可以从源头去理解，电感的电流不能突变，先变化的是电压，呈现电感特性（XL>XC）的感性电路亦是如此；电容的电压不能突变，先变化的是电流，呈现电容特性（XC>XL）的容性电路亦是如此。

（知乎：RLC串联电路）

通过阅读电路书，我们可以知道：

当电路为感性时， $\omega L$ $>$ $\frac{1}{\omega C}$ ，X>0，j>0，电压超前电流；
当电路为容性时， $\omega L$ $< \frac{1}{\omega C}$ ，X<0，j<0，电压落后电流；
当电路为纯阻性时，wL= $\frac{1}{\omega C}$ ，X=0，j=0，电压与电流同相。

1.当该串联电路呈现感性时：由 $2\pi fL$ $>{\frac{1}{2\pi fC}}$ 得 $f>\frac{1}{2\pi \sqrt{LC}}$

2.当该串联电路呈现容性时：由 $2\pi fL$ $<{\frac{1}{2\pi fC}}$ 得 $f=\frac{1}{2\pi \sqrt{LC}}$

3.当该串联电路呈现感性时：由 $2\pi fL$ $={\frac{1}{2\pi fC}}$ 得 $f<\frac{1}{2\pi LC}$

解得 $f\approx 5.03525Hz$

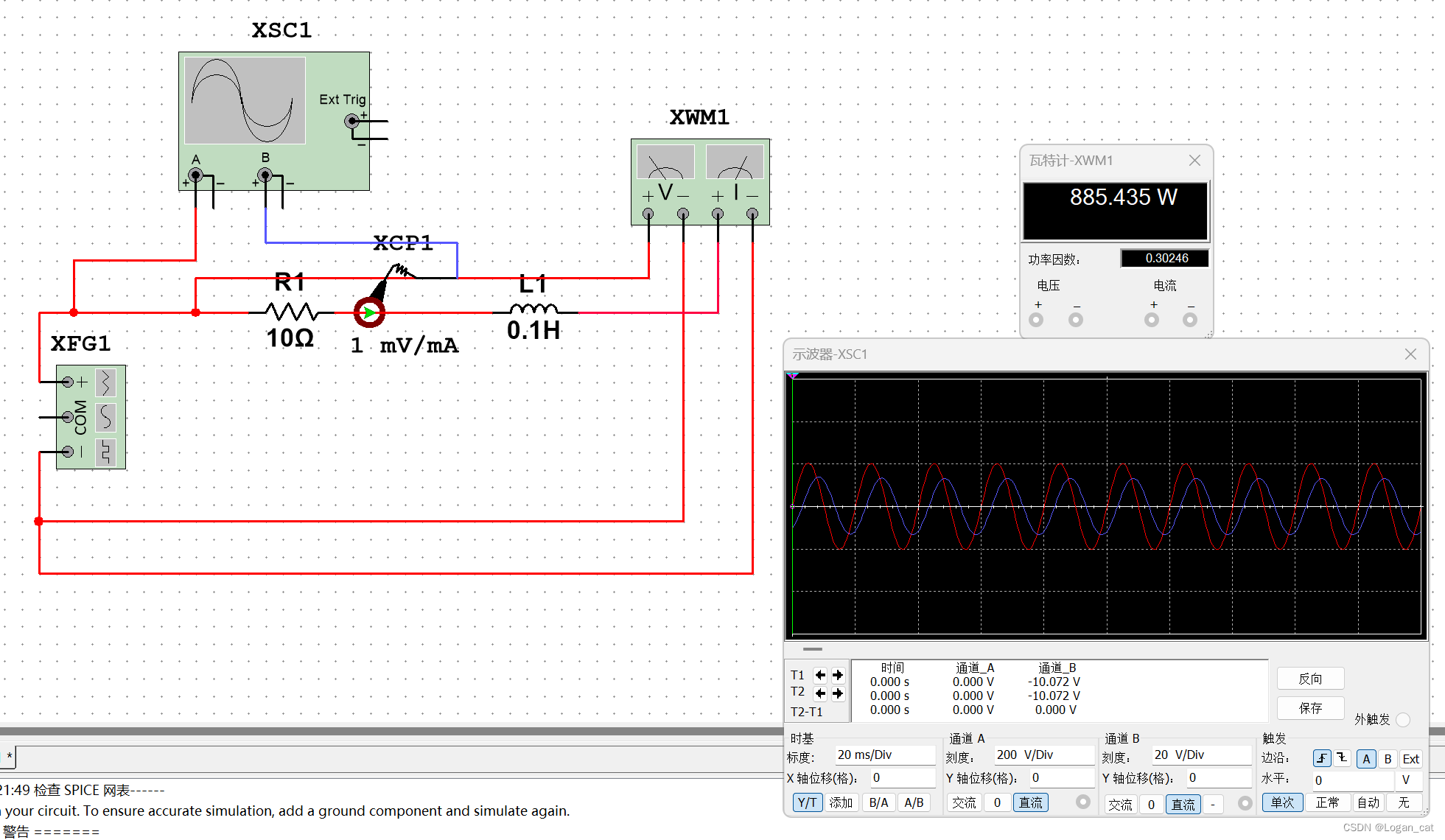

由于Multisim的双踪示波器无法测绘出 $i(t)$ 图像，故取用一个电流探针，量程为1mv/1ma，这样电路每通过1ma电流就反馈1mv电压，示波器的B通道就可以当成电流随时间变化曲线来看待了。

即当 $f> 5.03525Hz$ 时，该串联电路呈现感性；

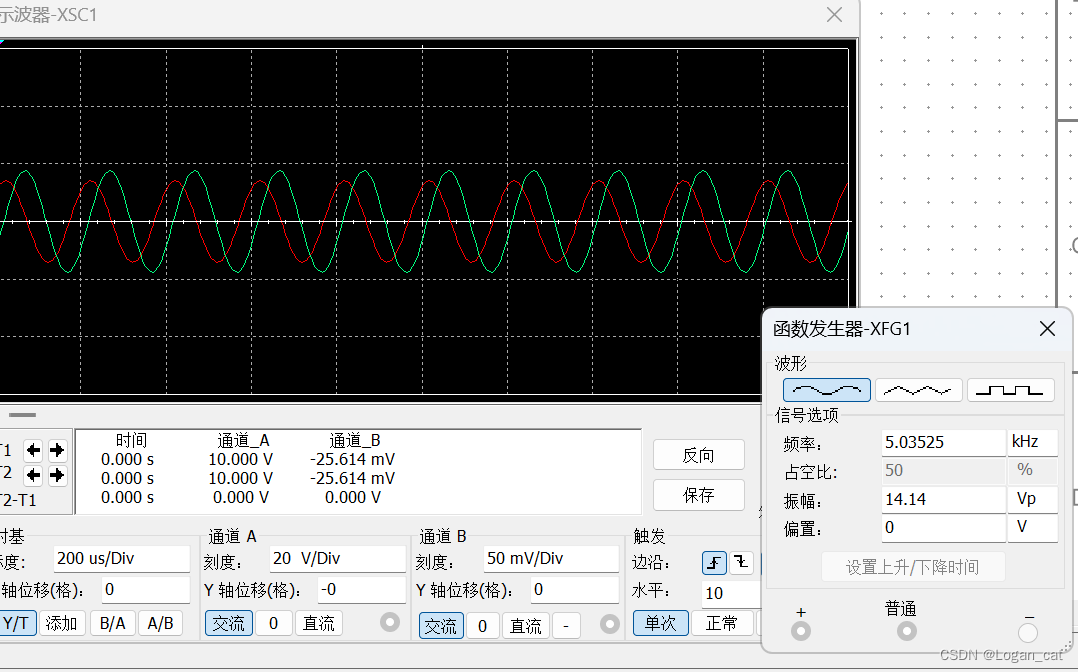

由图可以看出当频率大于5.03525Hz时，电压首先到达最大值点，即电压领先电流，电路呈感性；

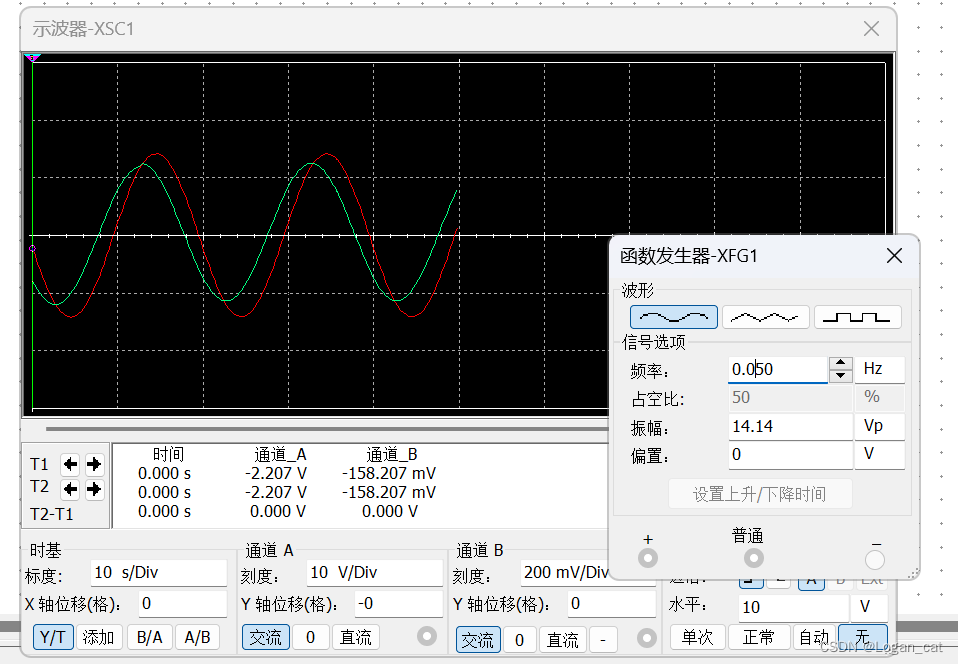

当 $f< 5.03525Hz$ 时，该串联电路呈现容性；

由图可以看出当频率小于5.0325Hz时，电流首先到达最小值写，即电流领先电压，电路呈容性；

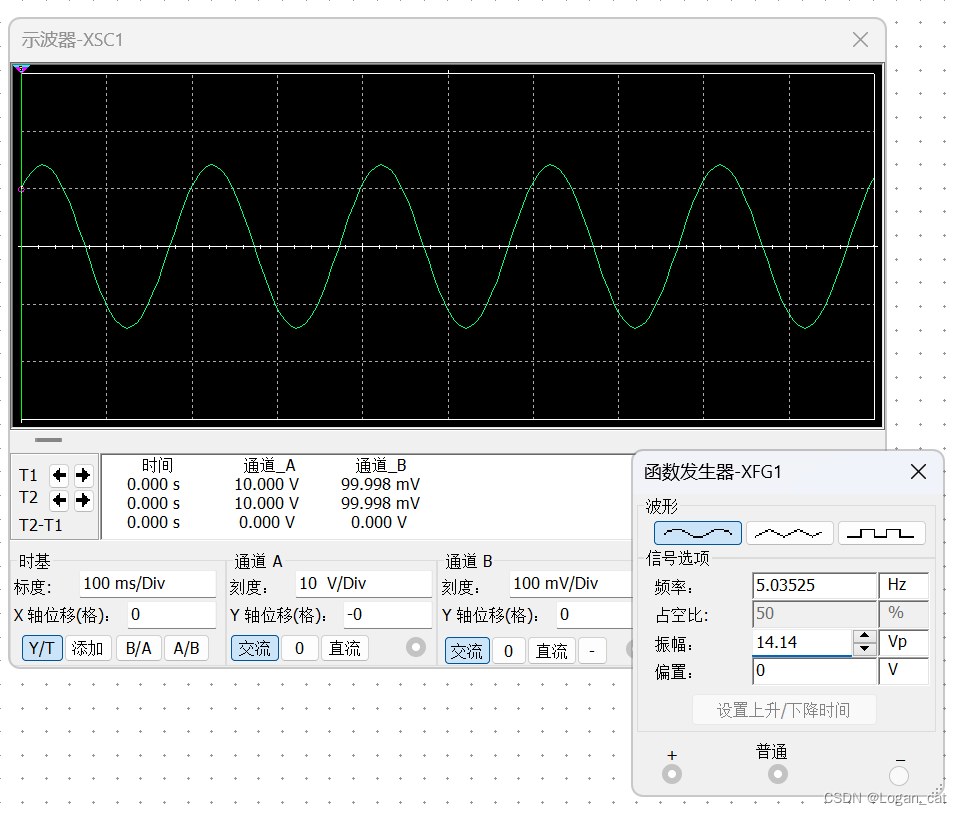

当 $f=5.03525Hz$ 时，该串联电路呈现纯阻性；

此时，电压和电流图像重合电路呈纯阻性。

规律总结：在串联电路中，当感性元件L、容性元件C和阻性元件R的取值变化时，频率f的取值范围也会随之变化。一般来说，当电路呈现感性性质时，频率范围较低；容性性质时，频率较高；而纯阻性时，频率无限制。通过虚拟示波器观察波形的相位可以验证这种变化。总体来说，电路网络负载性质的呈现规律是随着元件的变化，频率范围也相应变化，从而体现出不同的响应特性。

3.1

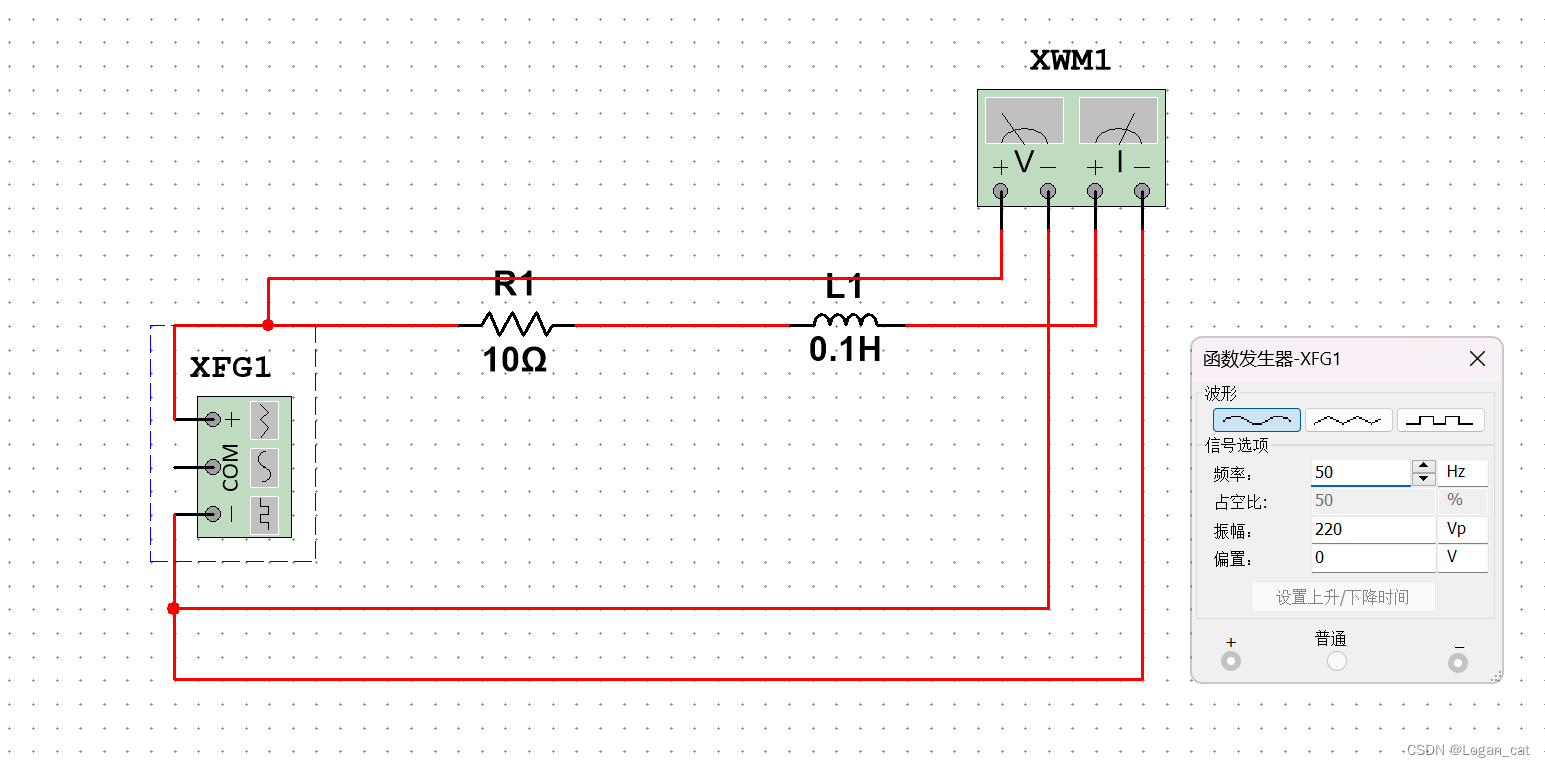

首先设计一个简单的电路：

电压表连接端口测端口电压，设置好参数。

我们知道，在电感性负载两端并联合适大小的电容。因为电感上电压超前，电容上电压滞后。对于某频率的交流电，大小匹配的电感电容并联电路可等效为纯电阻电路，功率因数提高。

提高功率因数目的就是为了减少电源的回路电流，即那些无功电流，因为电流越大，在导线上形成的压降就越大，损耗也越大。

已知：
Vrms=2220≈155.56V（电压源有效值）
f=50Hz（频率）
R=10Ω（电阻）
L=0.1H（电感）

为了使得电路的功率因数达到1，我们需要使得电路的总阻抗为实数，即电感的感抗与电容的容抗相等但符号相反。

电感的感抗 XL 和电容的容抗 XC 分别为：
XL=2πfL
XC=2πfC1

为了使得 XL=XC，我们有：
2πfL=2πfC1

代入已知值 f=50Hz 和 L=0.1H，我们得到：
2π×50×0.1=2π×50×C1

解这个方程，我们得到：
C=2π2×502×0.11

使用Python进行计算：

import math

f = 50  # 频率 in Hz
L = 0.1  # 电感 in H

C = 1 / (2 * math.pi**2 * f**2 * L)
C_uF = C * 1e6  # 转换为uF

print(f"计算结果为：C = {C_uF:.2f} μF")
print(f"所以，为了使得电路的功率因数达到1，我们需要串联一个 {C_uF:.2f} μF 的电容。")

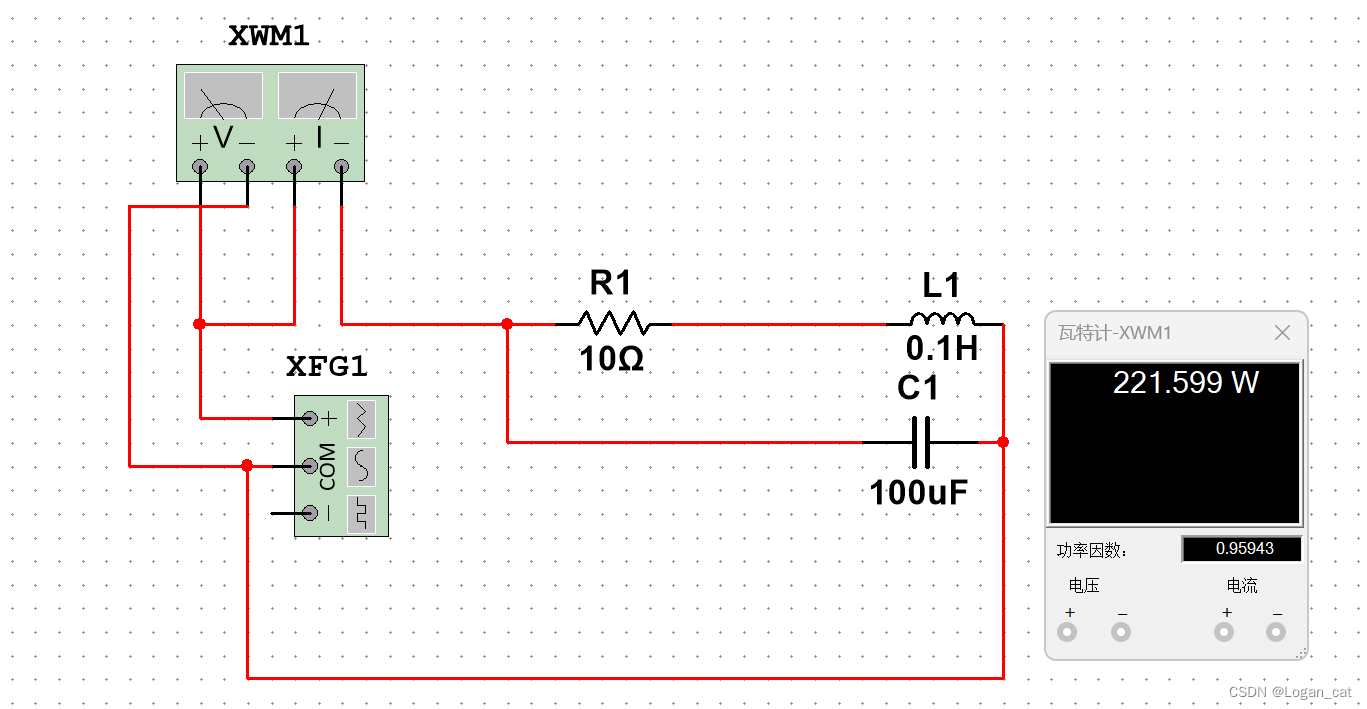

通过并联一个100uf的点容，我们发现其功率因数显著提高

3.2

在百度百科中，欠补偿，全补偿和过补偿这样定义：

欠补偿：在正弦电路中，如果电感（L）的感抗（ $XL=2\pi fL$ ）小于电容（C）的容抗（ $XC=\frac{1}{2\pi fC}$ )），那么电路被认为是欠补偿的。在这种情况下，电路的总阻抗是容性的，因为容抗的减小速度快于感抗的增加速度。这会导致电流超前电压，电路表现为电容性。

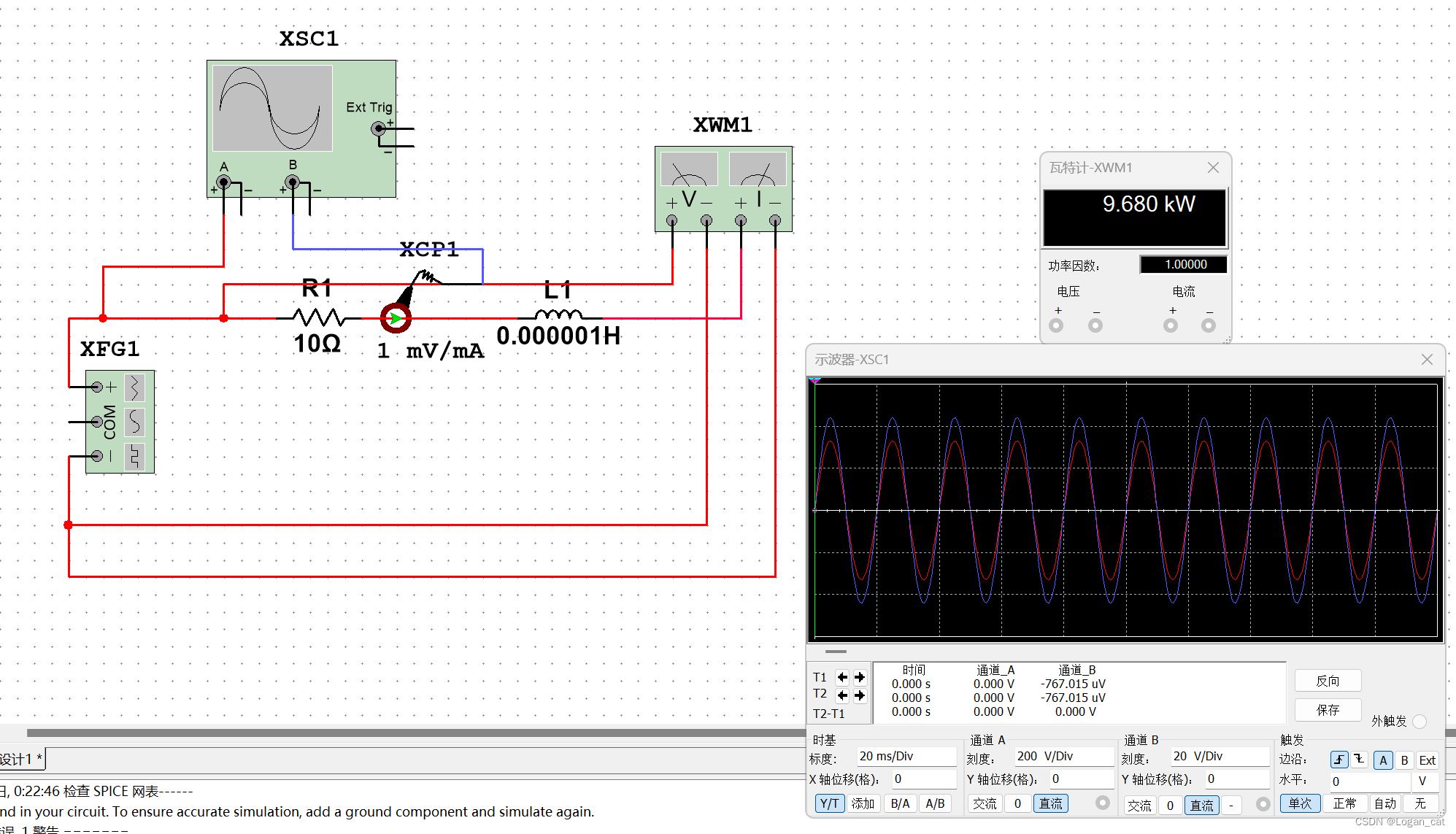

全补偿：在正弦电路中，如果电感（L）的感抗等于电容（C）的容抗，那么电路被认为是全补偿的。在这种情况下，感抗和容抗相互抵消，电路的总阻抗主要取决于电阻（R）。此时，电流和电压同相，电路表现为电阻性。
过补偿：在正弦电路中，如果电感（L）的感抗大于电容（C）的容抗，那么电路被认为是过补偿的。在这种情况下，电路的总阻抗是感性的，因为感抗的增加速度快于容抗的减小速度。这会导致电流滞后电压，电路表现为电感性。
