前言

自己手欠,动了参数,导致标注时,效果看着和默认的不同. 看着好难受, 研究一下.

官方本地文档位置 D:/cadence/spb_17.4/doc/dcoms/dchap.html#59668

笔记

标注的数值格式设置

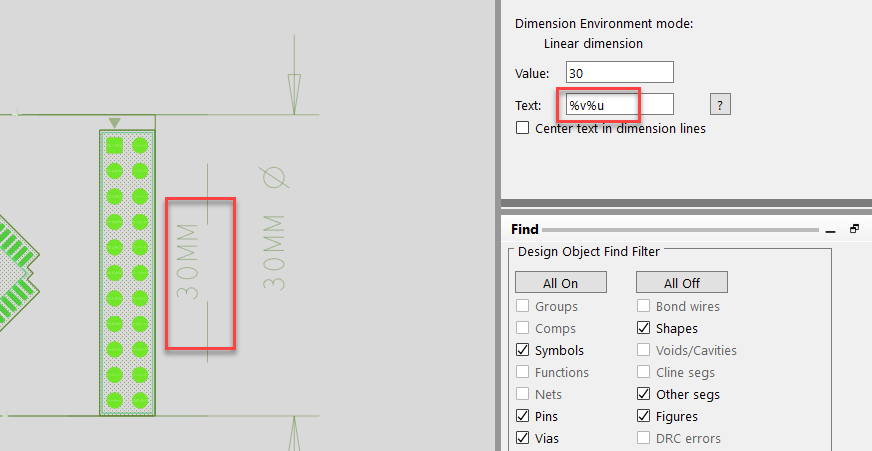

标注过程中, 需要将Text处改为%v%u 才能显示数值 + 单位

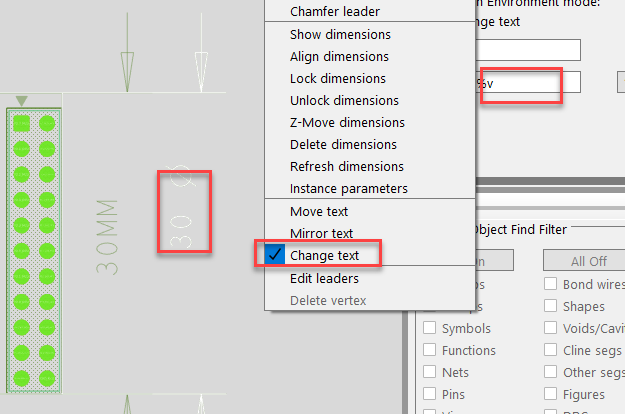

对已经存在的标注文本可以改格式, 只能改一部分. 如果实在改不了,就需要删了现有标准,重新放一个标注.

同理菜单上还有移动文本等其他尺寸操作.

尺寸标注的参数设置

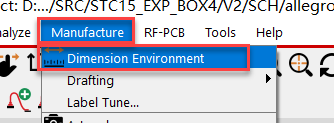

打开参数设置页

如果参数不一样, 标注的效果就不同.

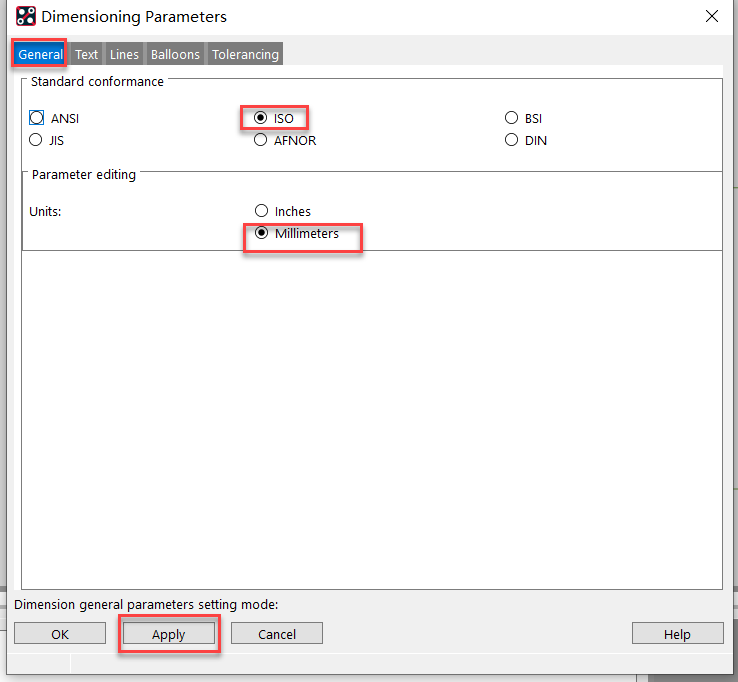

参数页 - General

Standard conformance

选技术标准, 总共6项, 单选其中之一.

ANSI = 美国标准

BSI = 英国标准

DIN = 德国标准

ISO = 国际标准

JIS = 日本标准

AFNOR = 法国标准.

选ISO即可.

Units

单位有英寸和毫米, 选毫米即可.

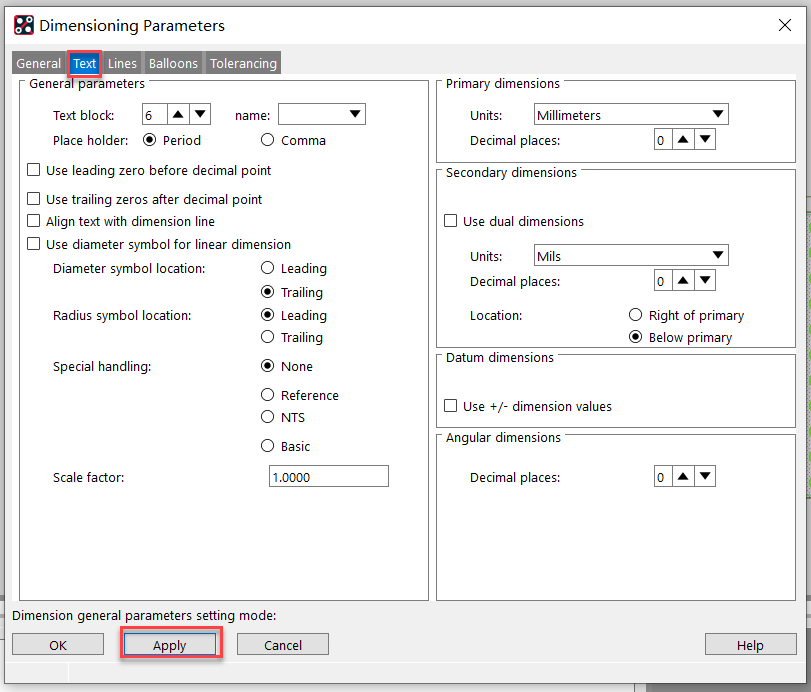

参数页 - Text

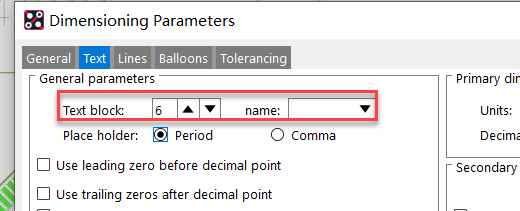

Text block : 字体大小, 字号越大,字体越大.

name : 官方没详细说明, 估计是字体名称(e.g. 微软雅黑), 但是不管这里填啥, 按Apply后, 都会变为空白.

前面是句号,后面是逗号.

指定句号(默认, 第1个)或逗号作为占位符.

这个实验了, 看不出效果.

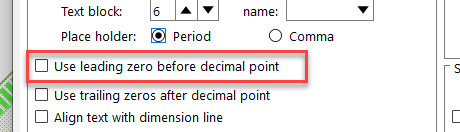

如果数值小于0, 允许使用前导0来表示. 不知道啥效果.

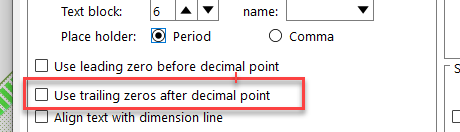

可以在小数精度后面用0来扩展, 没大用.

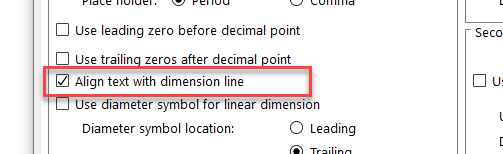

将标注的文本和尺寸线对齐, 这个有用.

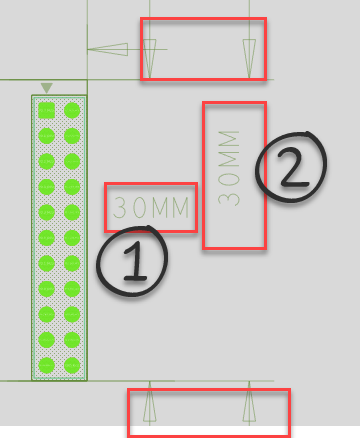

1 是没有勾选文本和尺寸线对齐的效果.

2 是勾选了文本和尺寸线对齐的效果.

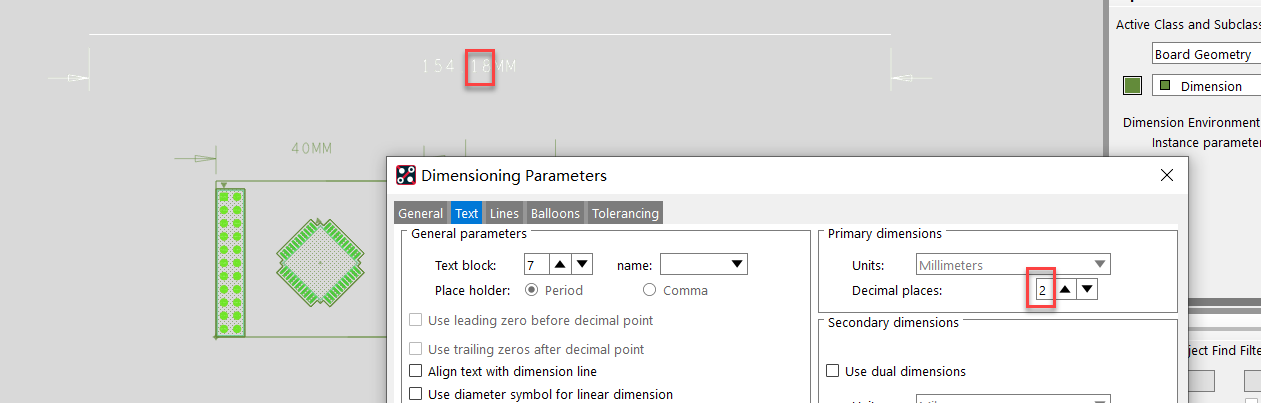

标注数值的小数点精度

板厂的尺寸是有小数点的,如果不是mm的整数被,就要显示出来.2位小数足够了.

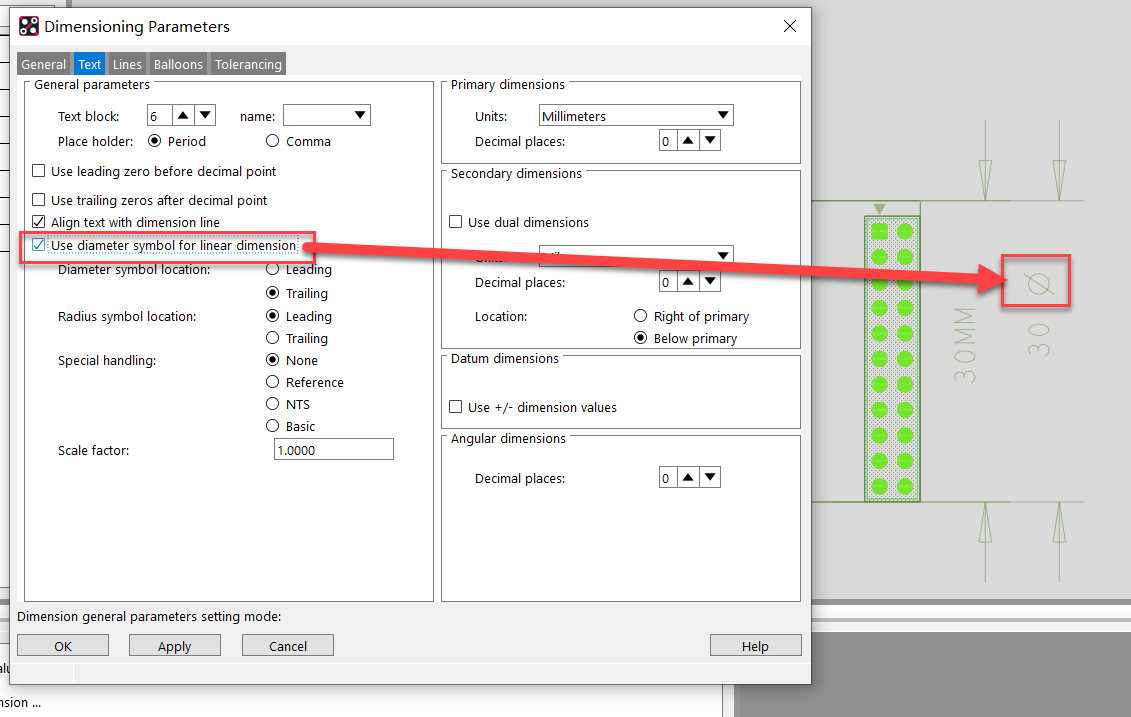

在文本前面加直径符号

这个没大用. 我不用

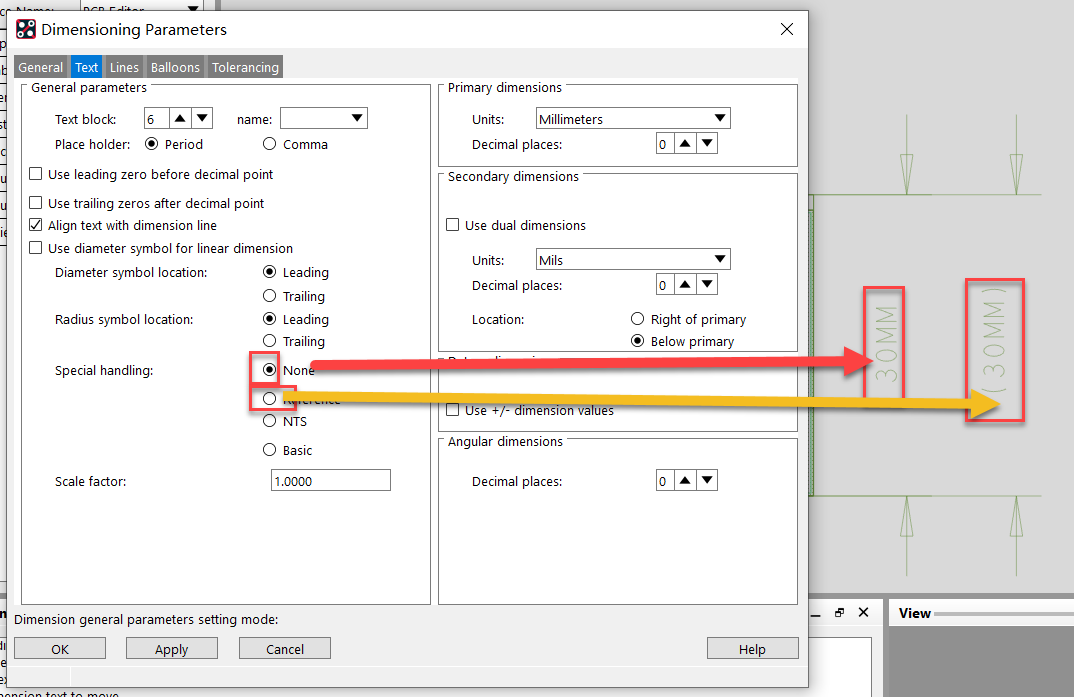

标注的样式

就选None就挺好

标注的扩展线有无

样式选择None, 有扩展标注线.

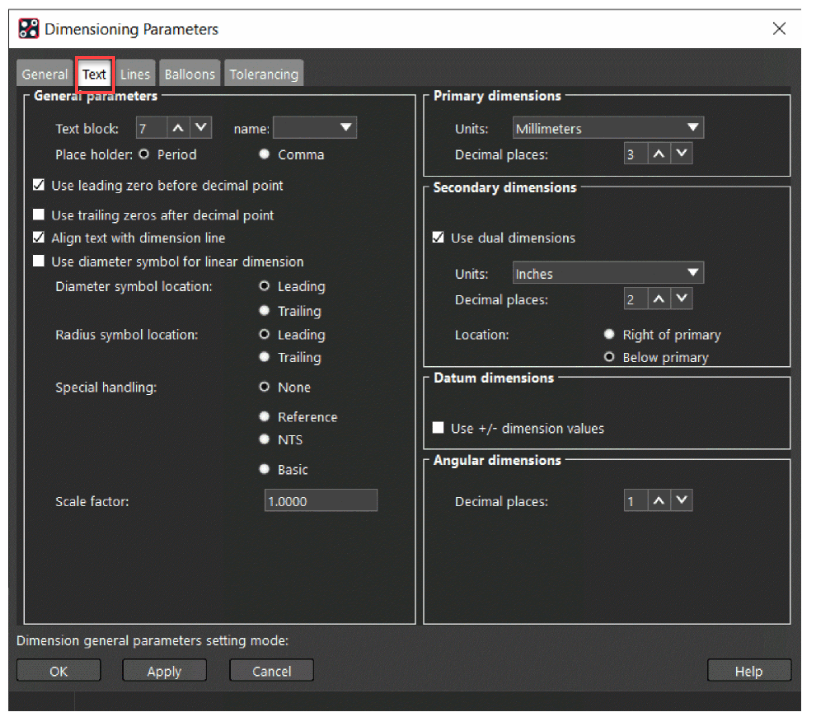

官方的标注默认参数设置

看着标注还和默认的不一样, 现在数值两边的指示线没了.

看到文档下面有官方的默认参数设置,尝试一下. 只要参数标注格式看着正常,我以后就不动了.

我做了SPB17.4 S026和谐好的备份, 从备份恢复也行, 不过太费时间了.

如果在别人的allegro环境中标注不正常,也能改成官方默认的标注参数设置.

官方给了除了一般设置页之后的默认设置.

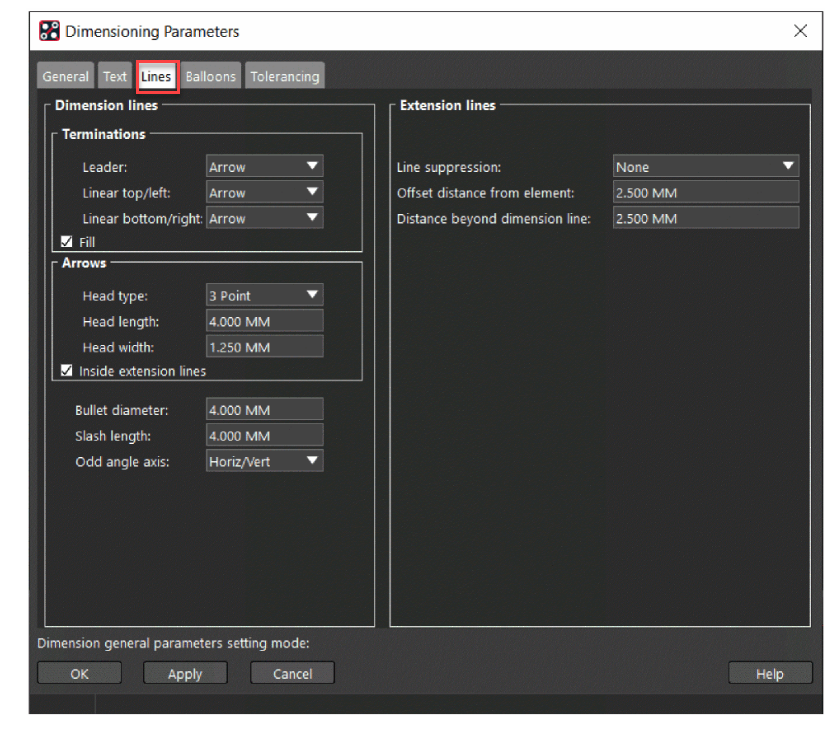

用了这个页的设置效果如下:

用了这个页的设置, 终于是我想要的效果了, 数值2边有指示线了,而且箭头是从里到外标记的.

来找找这页中, 哪个选项是箭头从里到外标记?

找到了

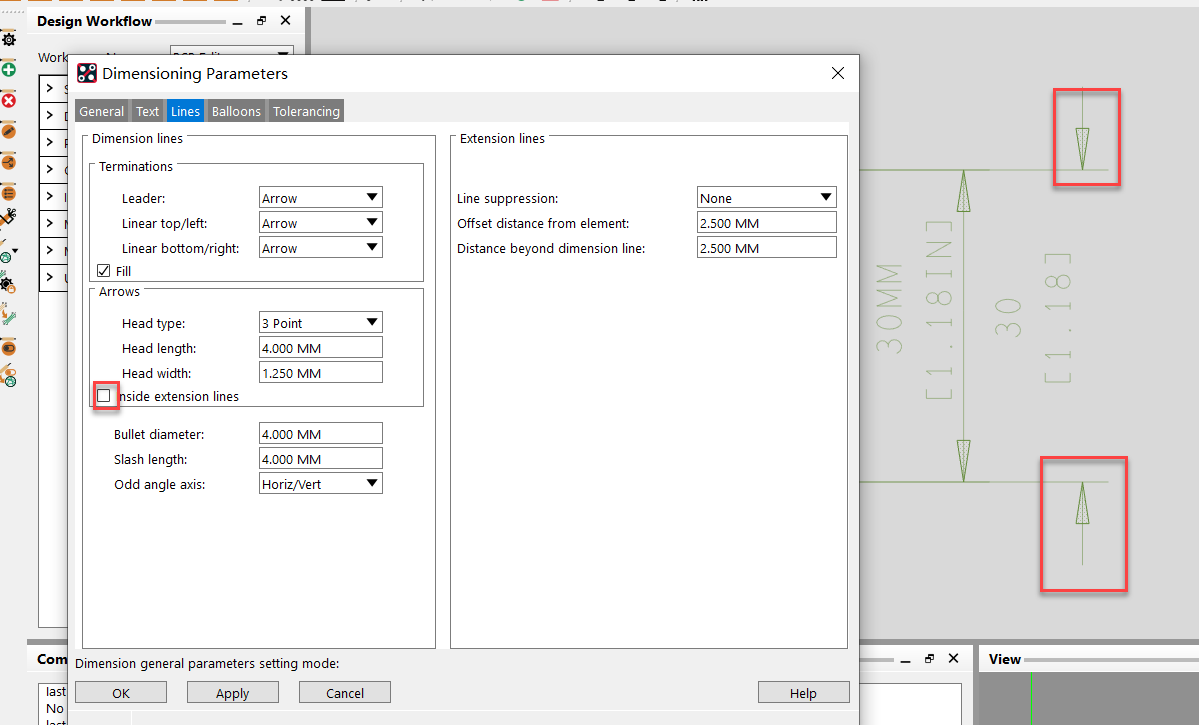

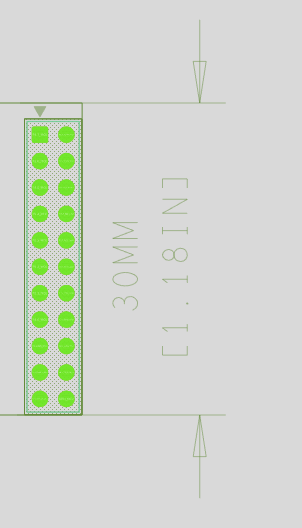

不勾选 Inside extension lines, 箭头是从外到内.

勾选 Inside extension lines, 箭头是从内到外. 而且有指示线. 我喜欢这种, 我要勾上这个选项. 问题解决.

官方给的剩下2个页的设置不用看了.

备注

标注时，如果不是要直接标注左击的线段，就不要直接点击，否则，就是对点击的这个对象(e.g. 线段)进行标注。
如果想标注2个点/线段之间的长度，需要先移动到第一点上，右击捕捉鼠标点。然后移动到第2点上，在右击捕获鼠标点，这时出现的尺寸，才是2个点/线之间的尺寸。
