Cadence 17.4 使用TIPS： Orcad 输出PDF

最新推荐文章于 2025-04-05 08:45:00 发布
最新推荐文章于 2025-04-05 08:45:00 发布
阅读量7.4k 收藏 19
点赞数 3
分类专栏： Cadence 文章标签： elementui vue.js 前端
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/LucferYao/article/details/122520112
版权
本文介绍如何使用Cadence软件将原理图导出为PDF格式。通过File->Export->PDF，选择AcrobatDistiller作为输出工具，并设置ConverterPath指向acrodist.exe文件，即可生成包含书签和元件完整信息的PDF文件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

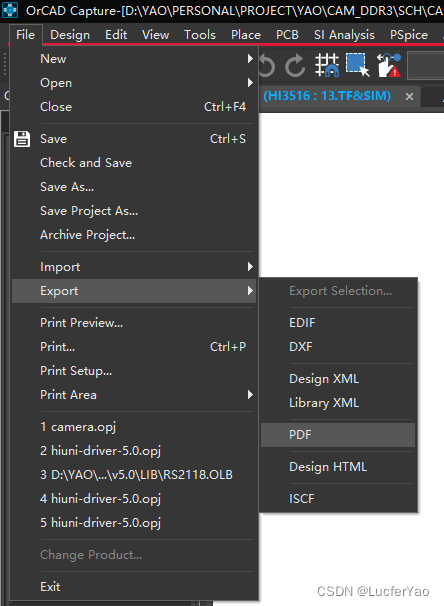

首先File -> Export -> PDF:

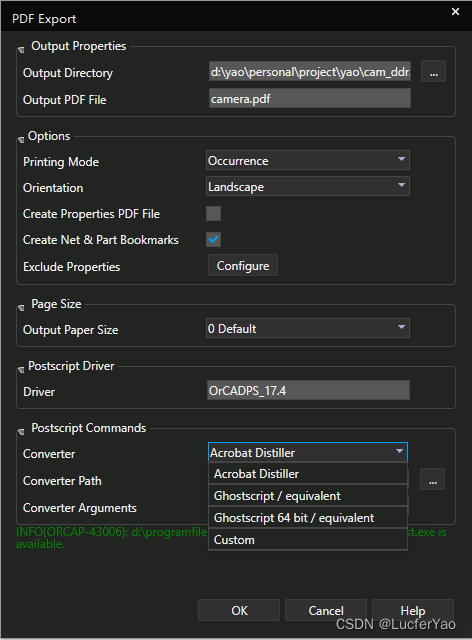

PDF Export 设置页面：

其中有4个输出工具供选择，此处我选择第一个Acrobat Distiller, 这个是电脑里安装了咱们常用的Adobe Acrobat DC 就会自带的程序。

（如果有同学没装Adobe Acrobat DC或者想用其他工具的也可以参考下方链接，其采用了Ghostscript工具，也可以完美输出PDFCadence 17.4 原理图导出PDF_weifengdq的专栏-CSDN博客_cadence原理图导出pdf）

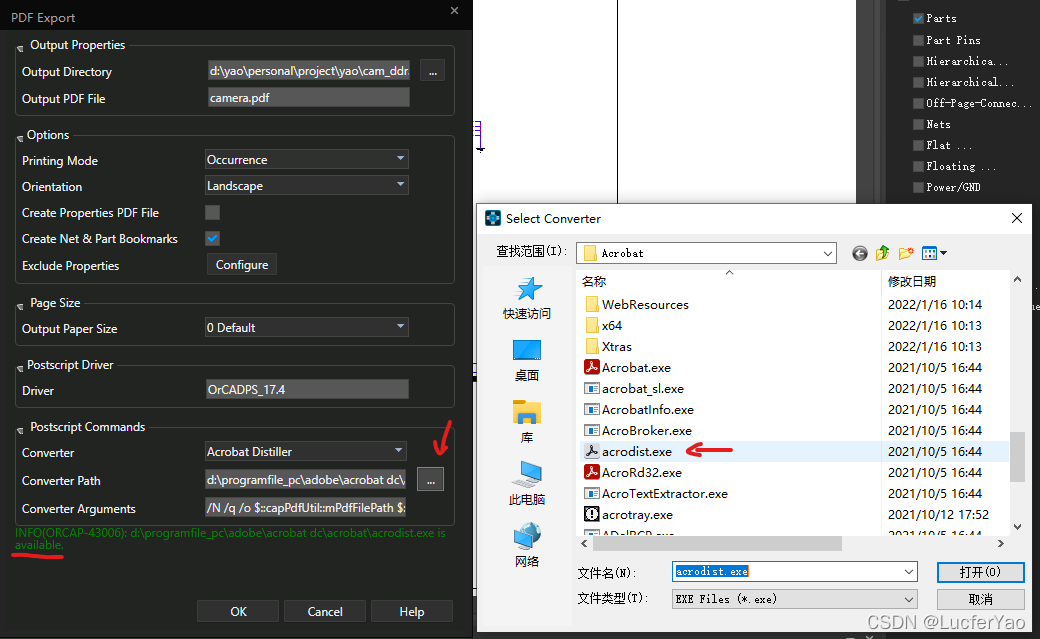

点击Converter Path找到电脑里的acrodist.exe文件，一般在Adobe Acrobat DC安装路径的文件夹下面:\ProgramFileAcrobat DC\Acrobat

 下面会变成绿色的字体并提示avaliable，其他的设置可以自行选择或者默认即可。

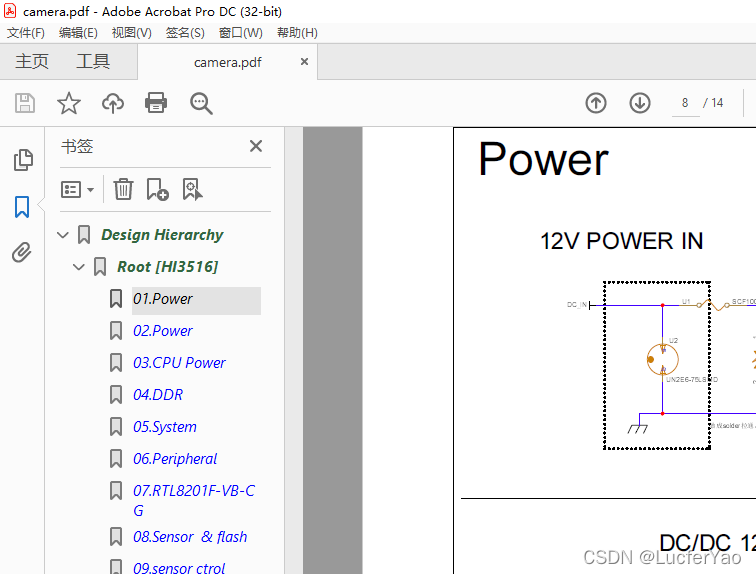

我这里选择默认，最后点击OK，即可生成带书签和元件完整信息的标准PDF了：
