STM32F1的TIM输出比较（PWM）

目录

1.  OC（Output Compare）输出比较

2.  PWM简介

3.  输出比较通道(高级)

4.  输出比较通道(通用)

5.  PWM基本结构

6.  配置介绍

6.1  输出比较模块配置

6.2  给输出比较结构体赋一个默认值

6.3  配置强制输出模式

6.4  配置CRR寄存器的预装功能

6.5  配置快速使能

6.6  清除手册有介绍

6.7  单独设置输出比较极性

6.8  单独修改输出使能

6.9  选择输出比较模式

6.10  单独更改CCR寄存器值

7.  程序配置

7.1  初始化结构体

7.2  给结构体赋初始值

7.3  输出比较模式

7.4  输出比较极性

7.5  输出状态（使能还是失能）

7.6  CCR值设定

7.7  整体配置

---

1.  OC（Output Compare）输出比较

        输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0或翻转的操作，用于输出一定频率和占空比的PWM波形。

        每个高级定时器和通用定时器都拥有4个输出比较通道

        高级定时器的前3个通道额外拥有死区生成和互补输出的功能。

2.  PWM简介

天下武功，唯快不破，增加频率，频闪。

PWM（Pulse Width Modulation）脉冲宽度调制

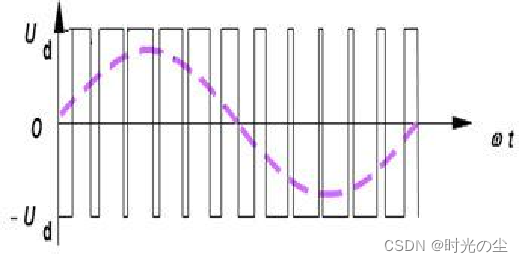

        在具有惯性的系统中，可以通过对一系列脉冲的宽度进行调制，来等效地获得所需要的模拟参量，常应用于电机控速等领域。

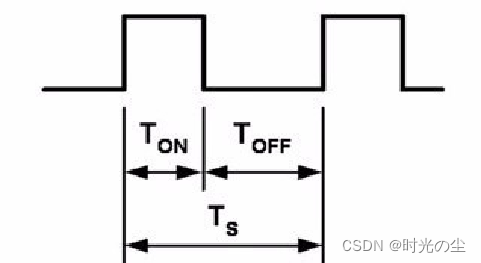

PWM参数：      频率 = 1 / TS            占空比 = TON / TS           分辨率 = 占空比变化步距

3.  输出比较通道(高级)

老规矩，这个先放一放，暂时不懂

4.  输出比较通道(通用)

整体流程

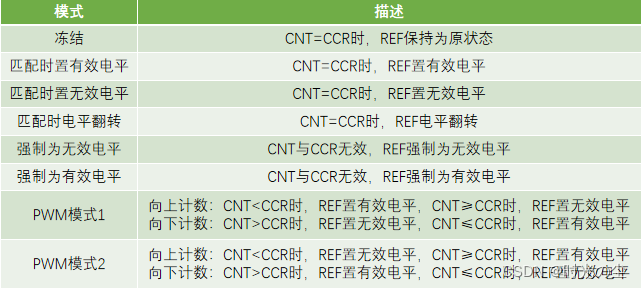

输出控制器的工作模式

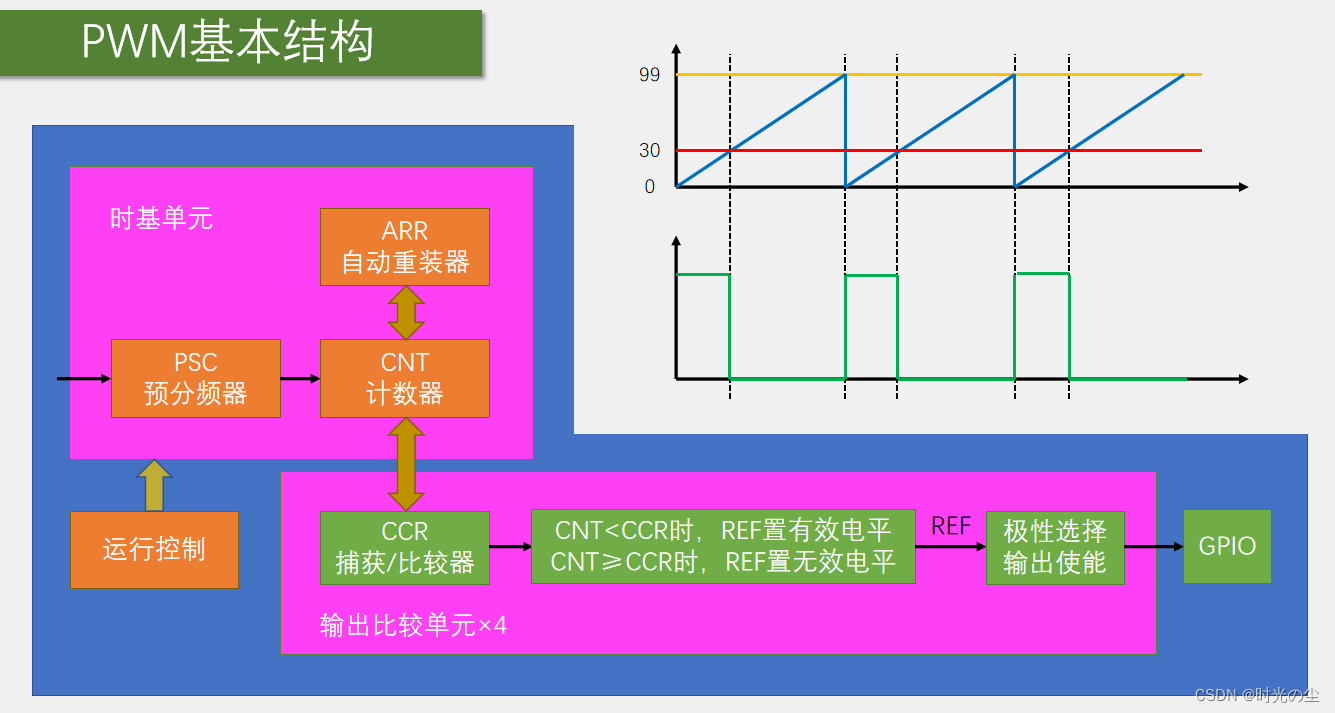

5.  PWM基本结构

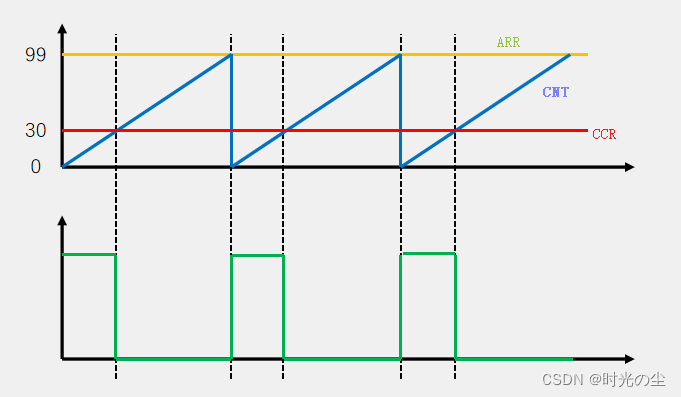

以PWM模式1为例：

CNT<CCR时，REF置有效电平（高电平）

CNT≥CCR时，REF置无效电平（低电平）

根据上图，我们就可以配置占空比

假如CCR的大一些，REF高电平时间增多，占空比增大

假如CCR的小一些，REF高电平时间减少，占空比变小

        从图中，我们可以看出CCR的值，应该设计在0~ARR+1这个范围内，若是CRR大于ARR+1则相当于Duty>1,即占空比大于1，也就是>100%，相当于占空比一直是100%。

        ARR越大，CCR的取值范围就越大，分辨率就越大。

6.  配置介绍

6.1  输出比较模块配置

void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);

TIM_TypeDef* TIMx：选择定时器

TIM_OCInitTypeDef* TIM_OCInitStruct：输出比较参数

6.2  给输出比较结构体赋一个默认值

<
