电路设计中的“地”

最新推荐文章于 2023-11-09 21:45:44 发布
最新推荐文章于 2023-11-09 21:45:44 发布
阅读量665 收藏 2
点赞数 1
分类专栏： EMC 文章标签： 单片机 嵌入式硬件 stm32 arm 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Malqaq/article/details/127985246
版权

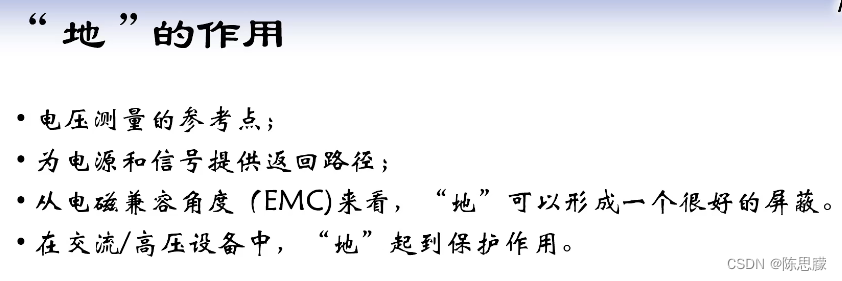

在这里插入图片描述

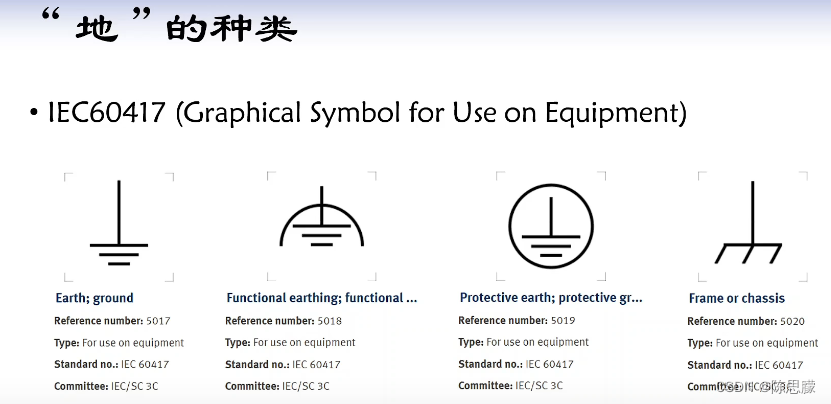

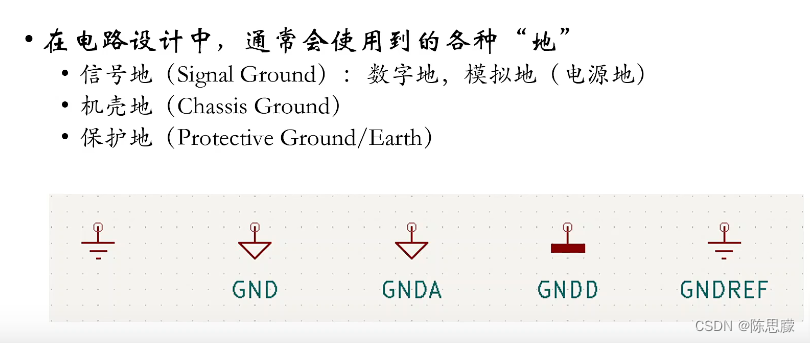

依次为大地，信号地，保护地，机壳地
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

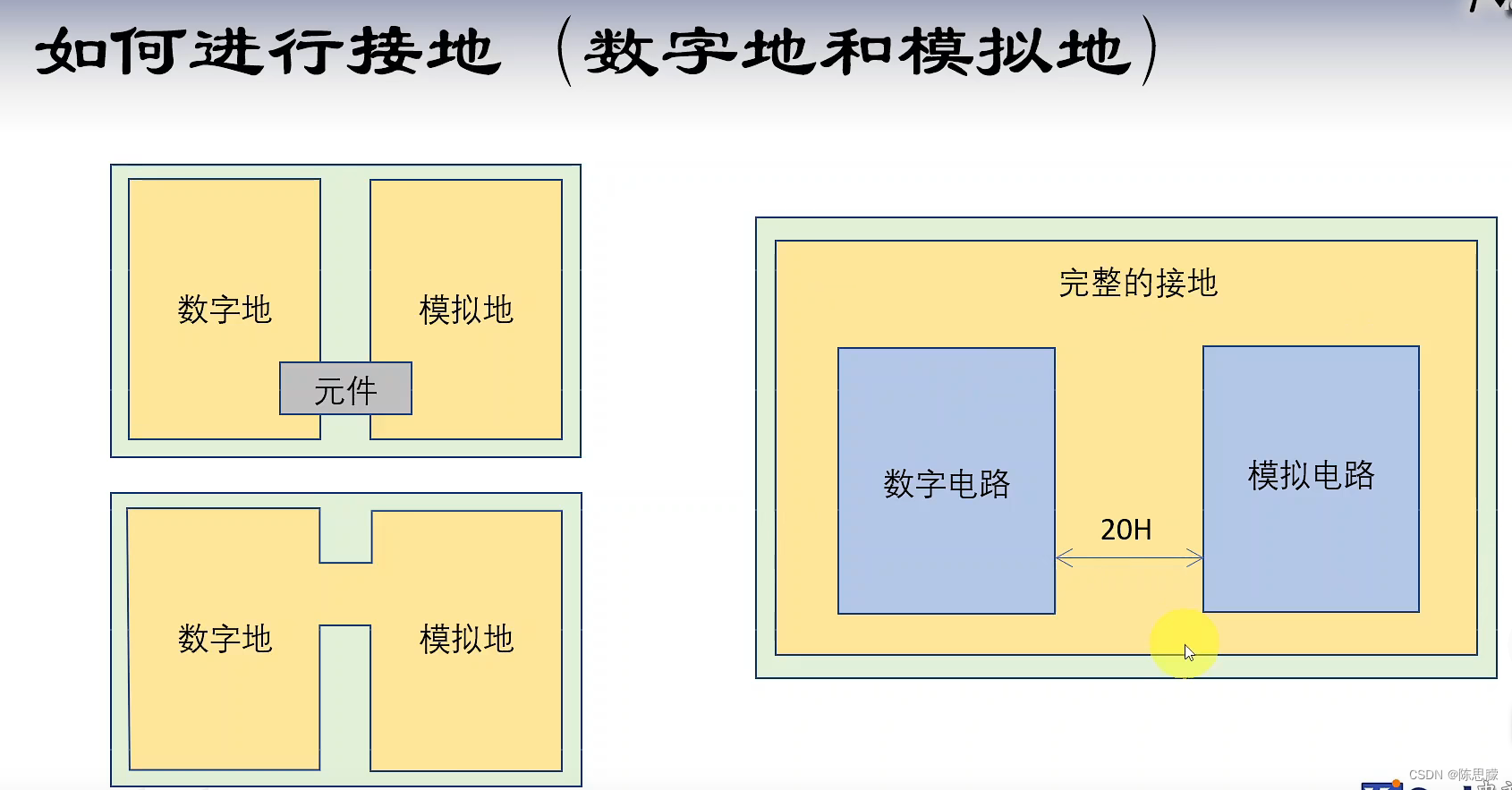

传统使用左边两种，但并不能很好的提升信号的质量，特别是对于高频信号而言
现在越来越多的人相信第三种理论：使用一个完整地平面，但是布局把数字电路模拟电路分开，坚持20H准则，H为信号层到接地层的距离（比如说是0.1mm那么要在2mm以上）
在这里插入图片描述

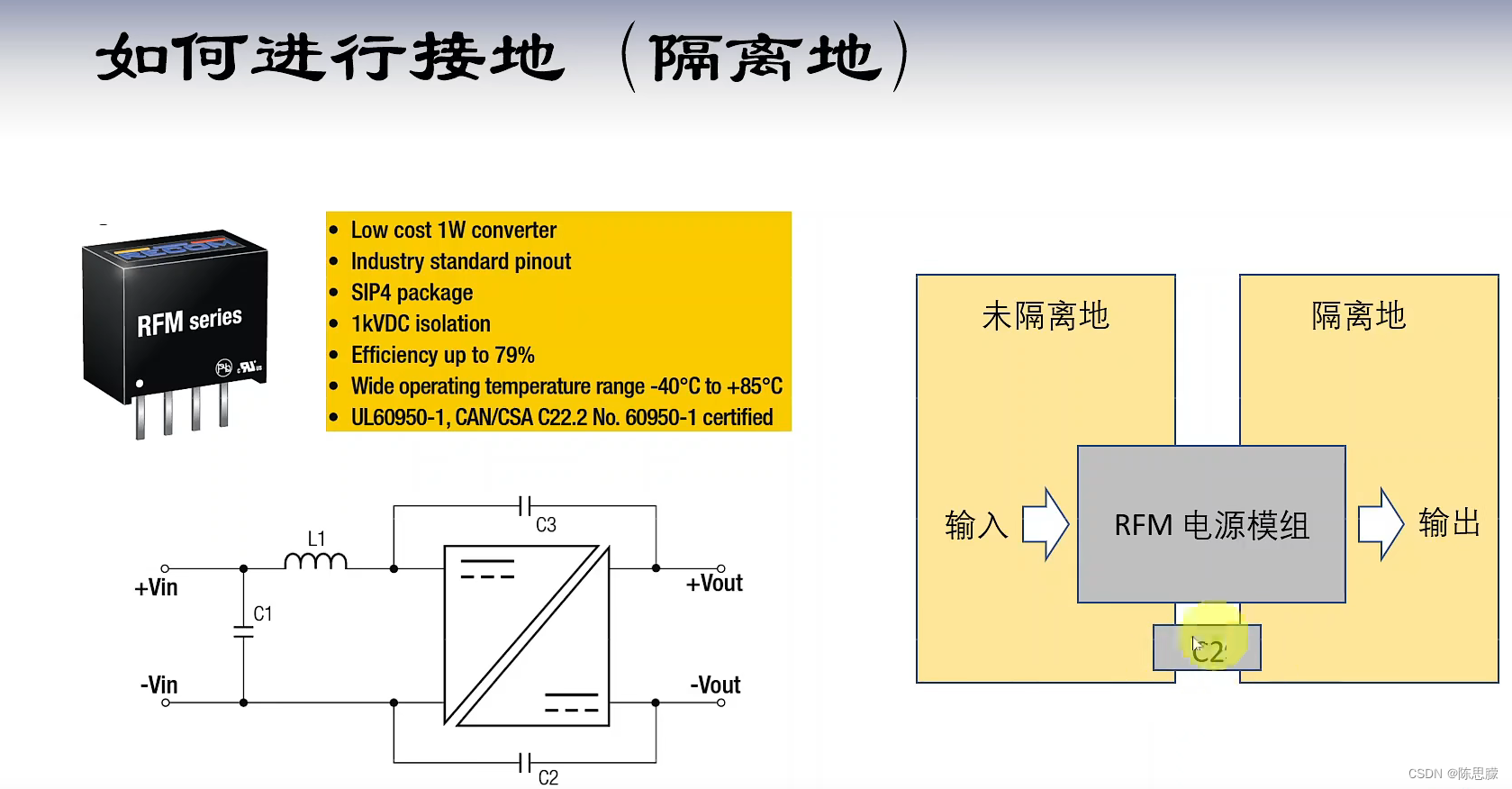

隔离模块的两个地要分开

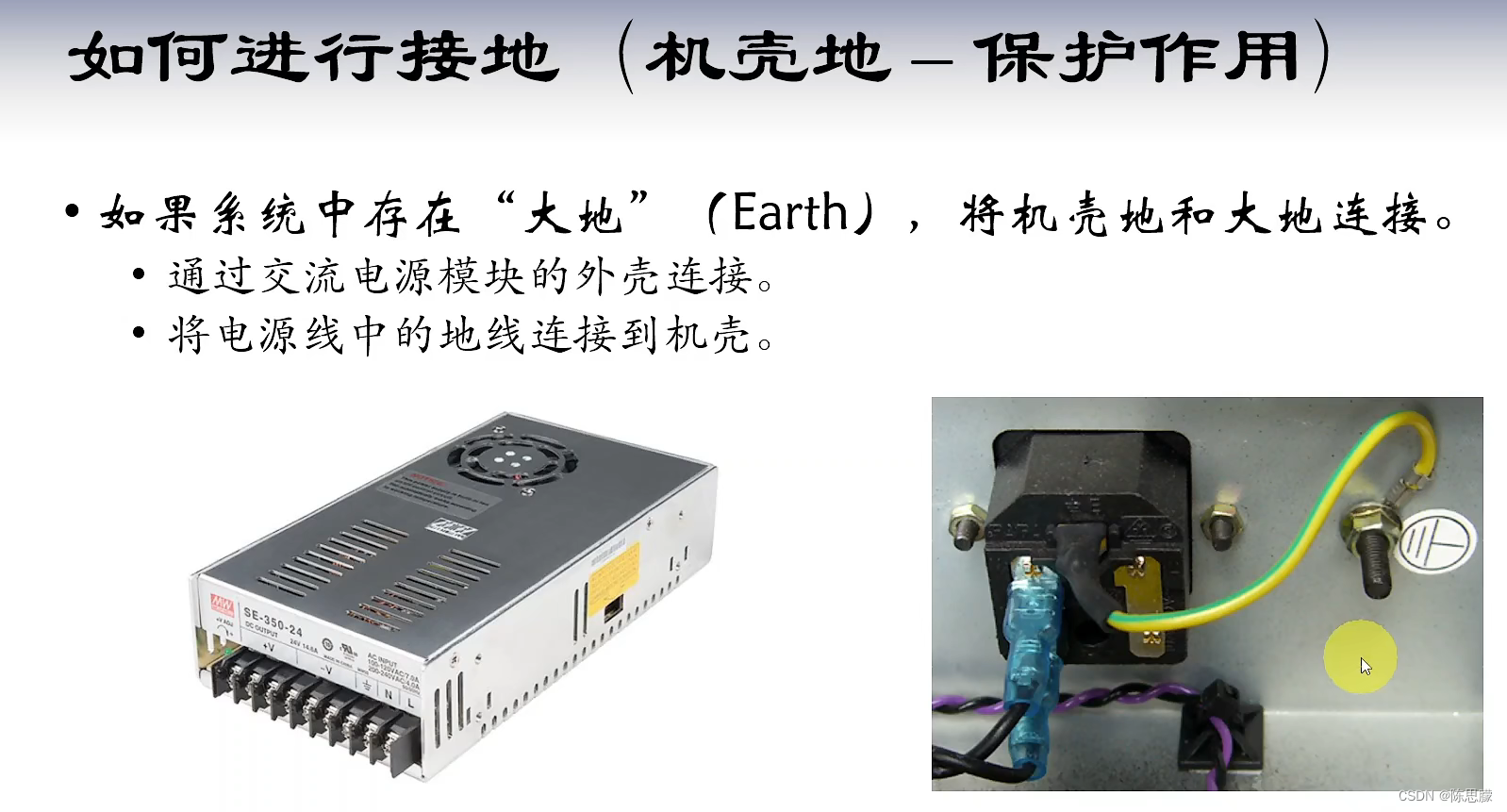

在这里插入图片描述
在这里插入图片描述

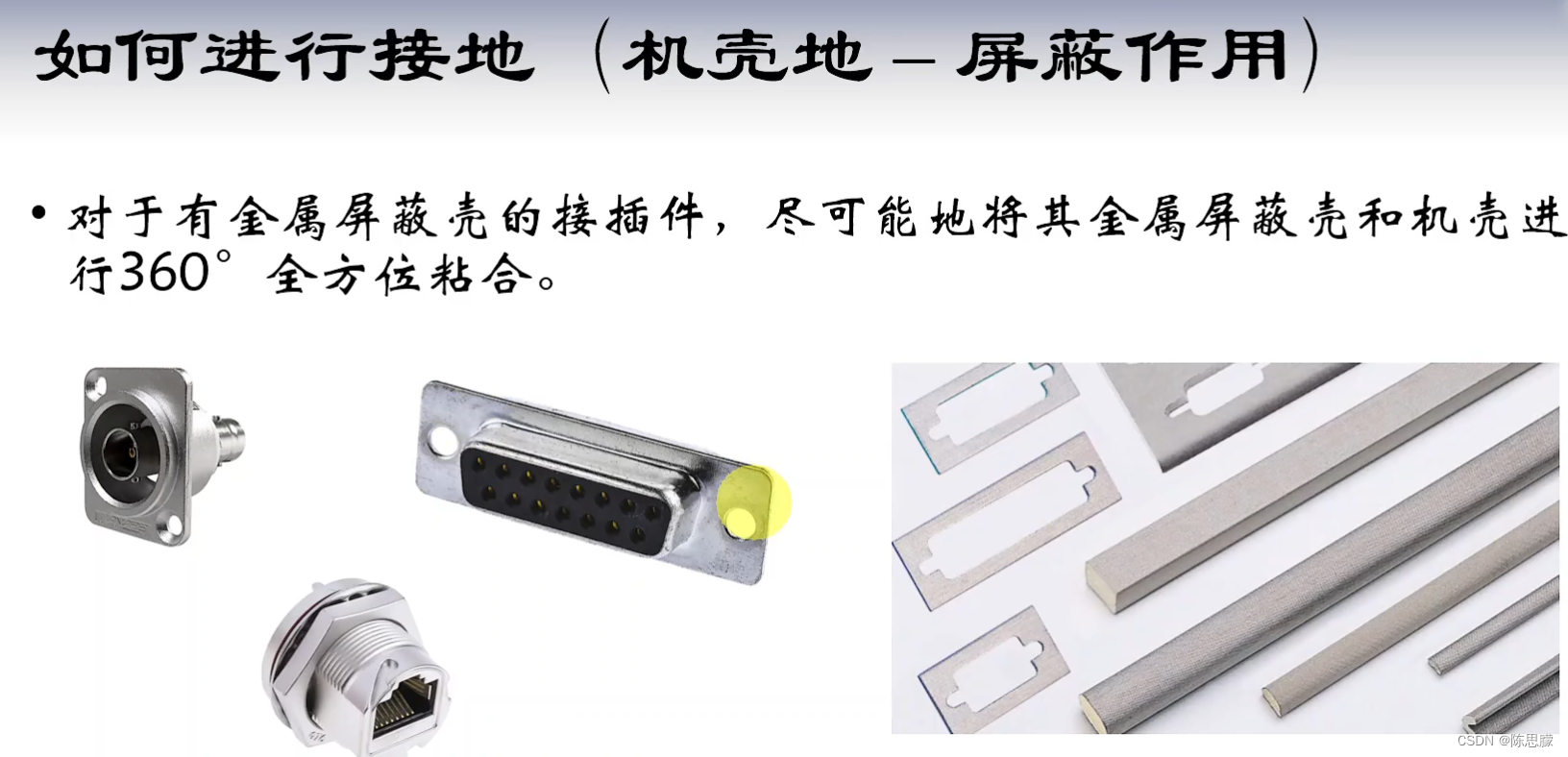

可以用导电泡棉辅助粘合
在这里插入图片描述

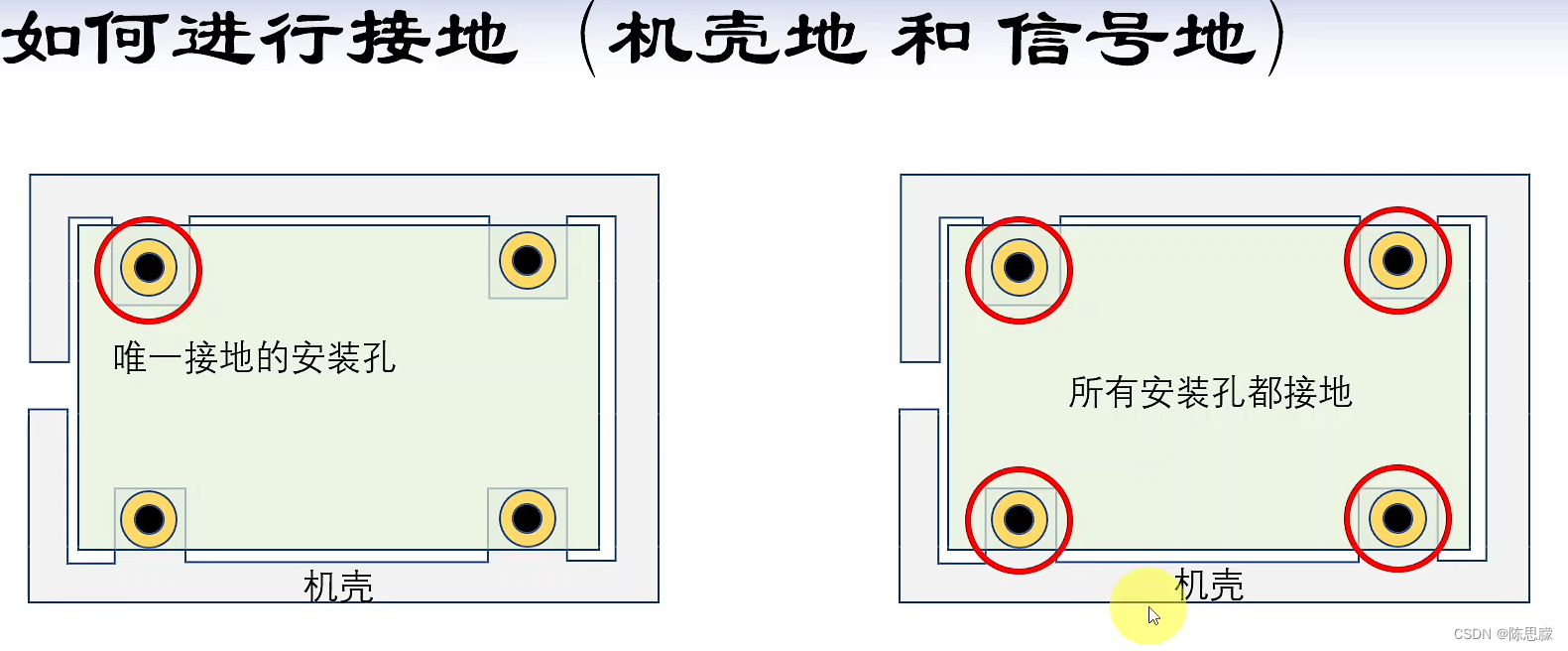

多点连接在高频更好，低频跟直流也不会变差
