四、电路板和机壳的连接

已于 2024-07-25 18:02:40 修改
阅读量614 收藏 2
点赞数 1
分类专栏： EMC 文章标签： 单片机 嵌入式硬件 stm32 arm 硬件工程
于 2022-11-23 15:57:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Malqaq/article/details/127998763
版权

在这里插入图片描述

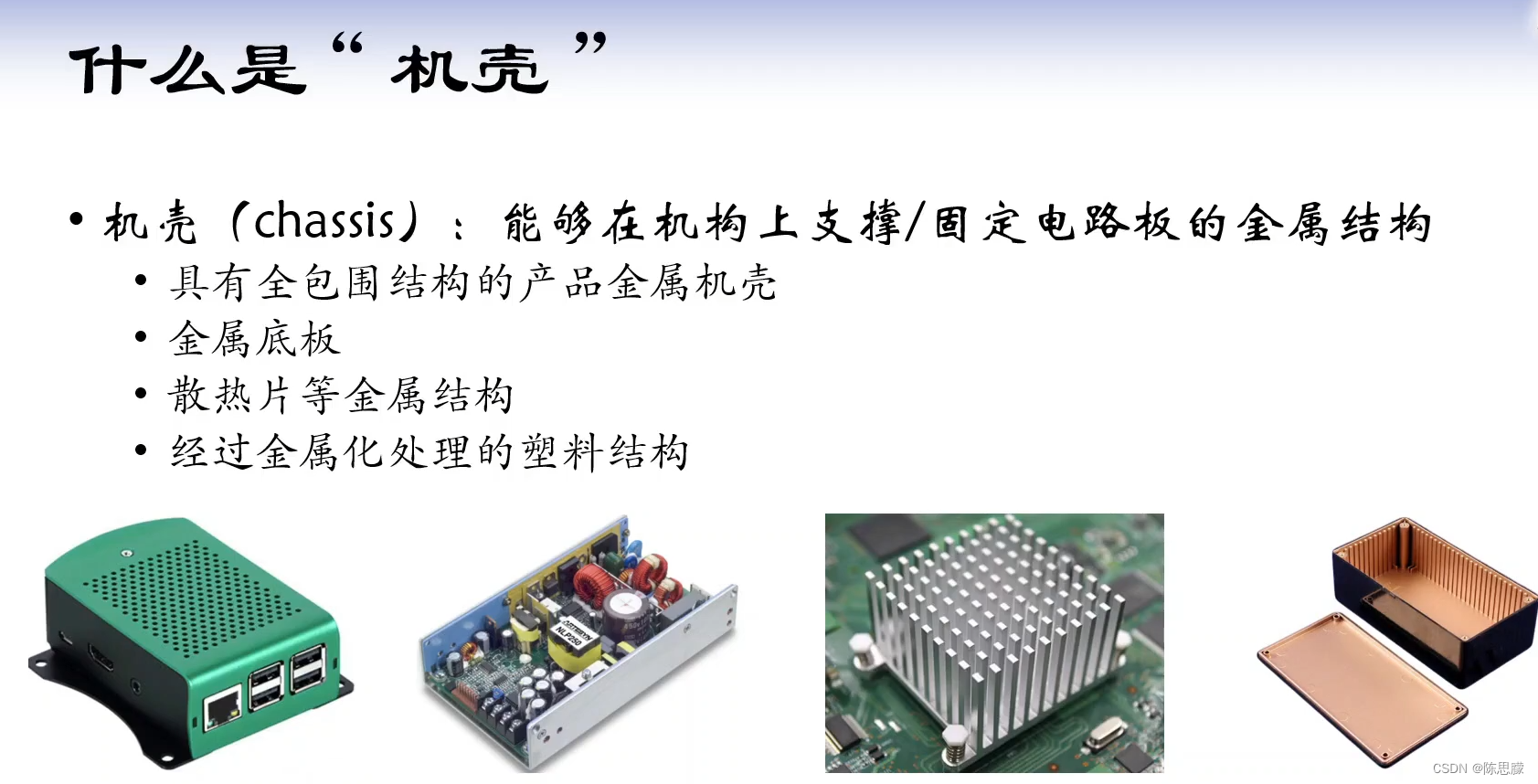

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

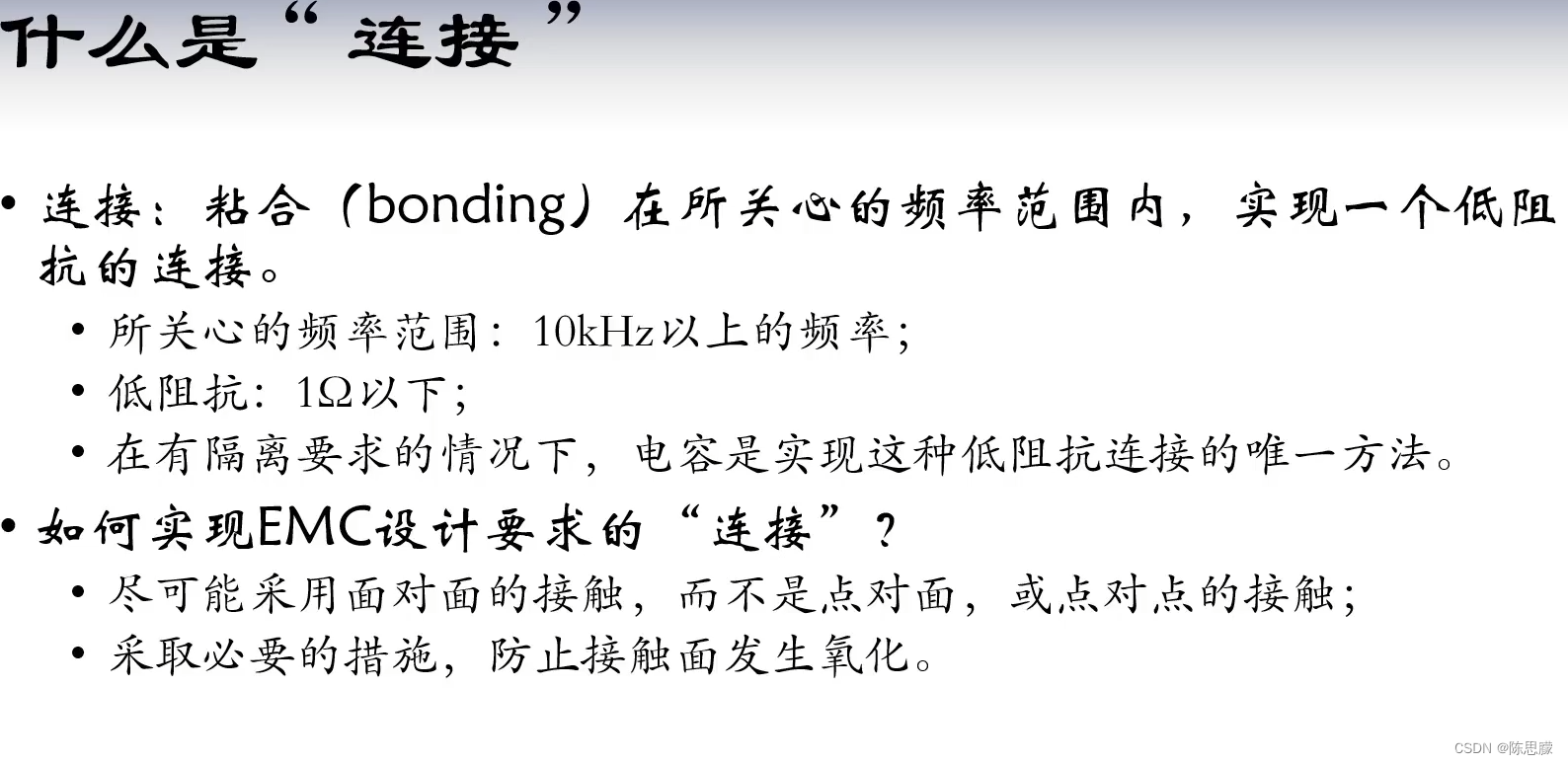

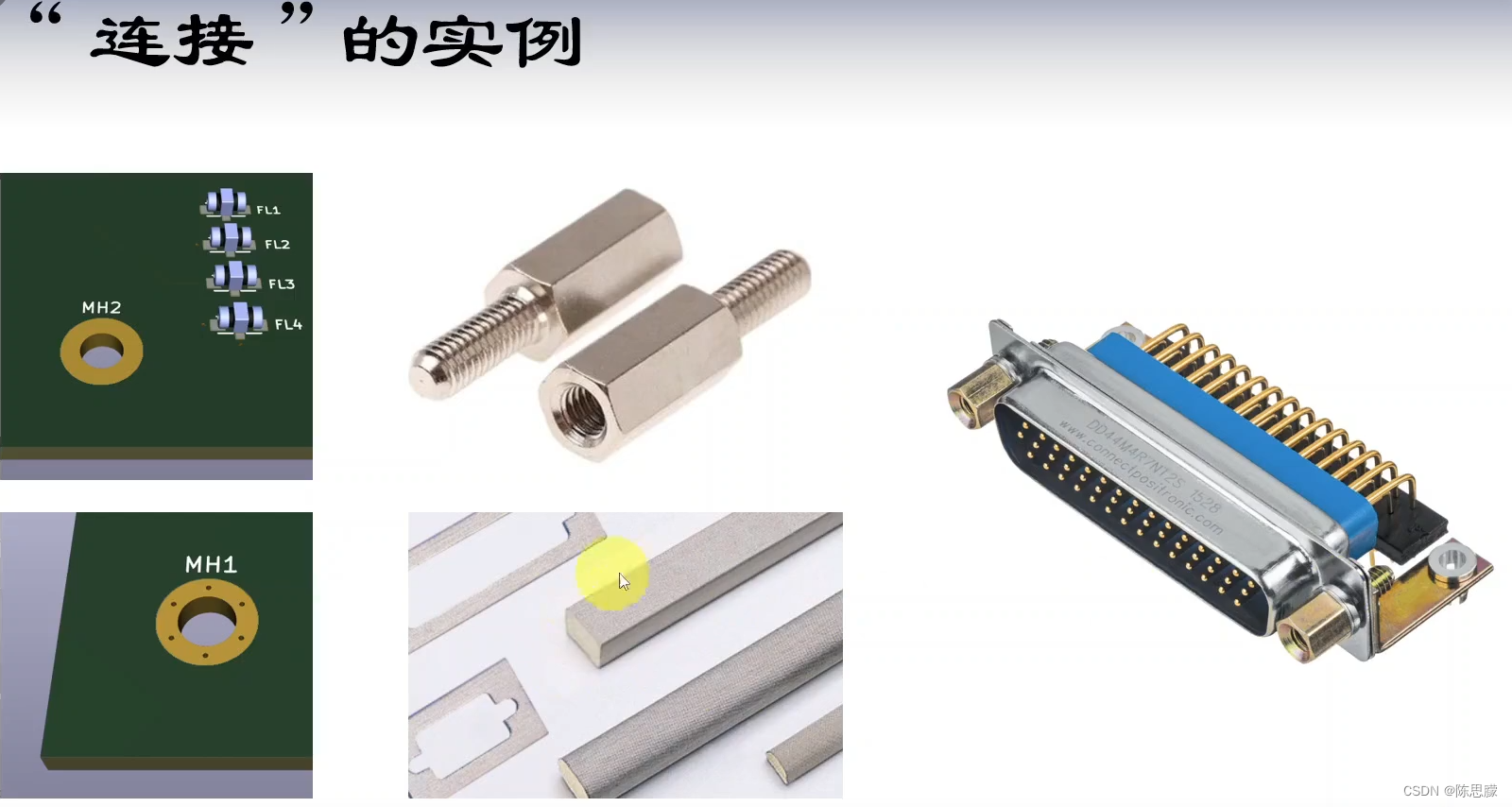

可以在安装孔上打过孔加大接触点，也可以用金属泡棉
在这里插入图片描述

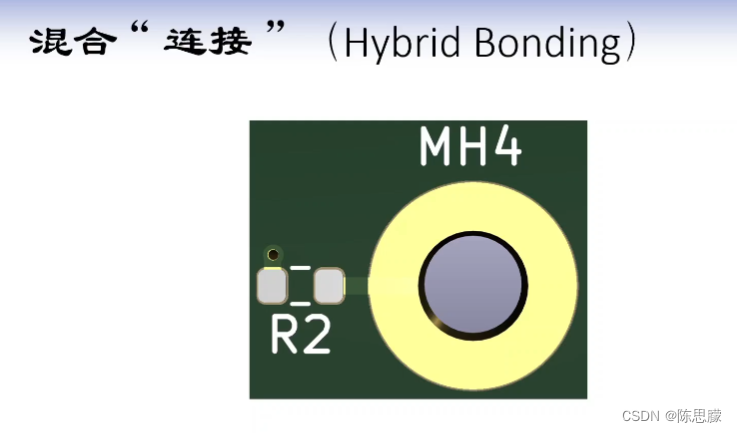

可以通过测试调整使用0欧姆电阻或者电容值
在这里插入图片描述

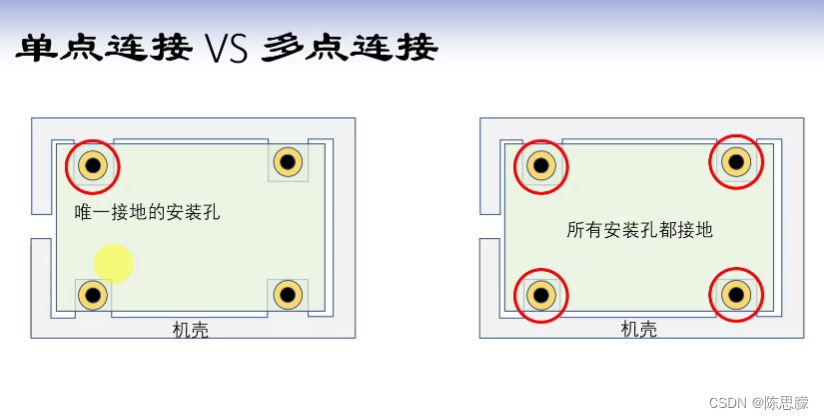

经过实验测试，现在得电路设计多点连接更好

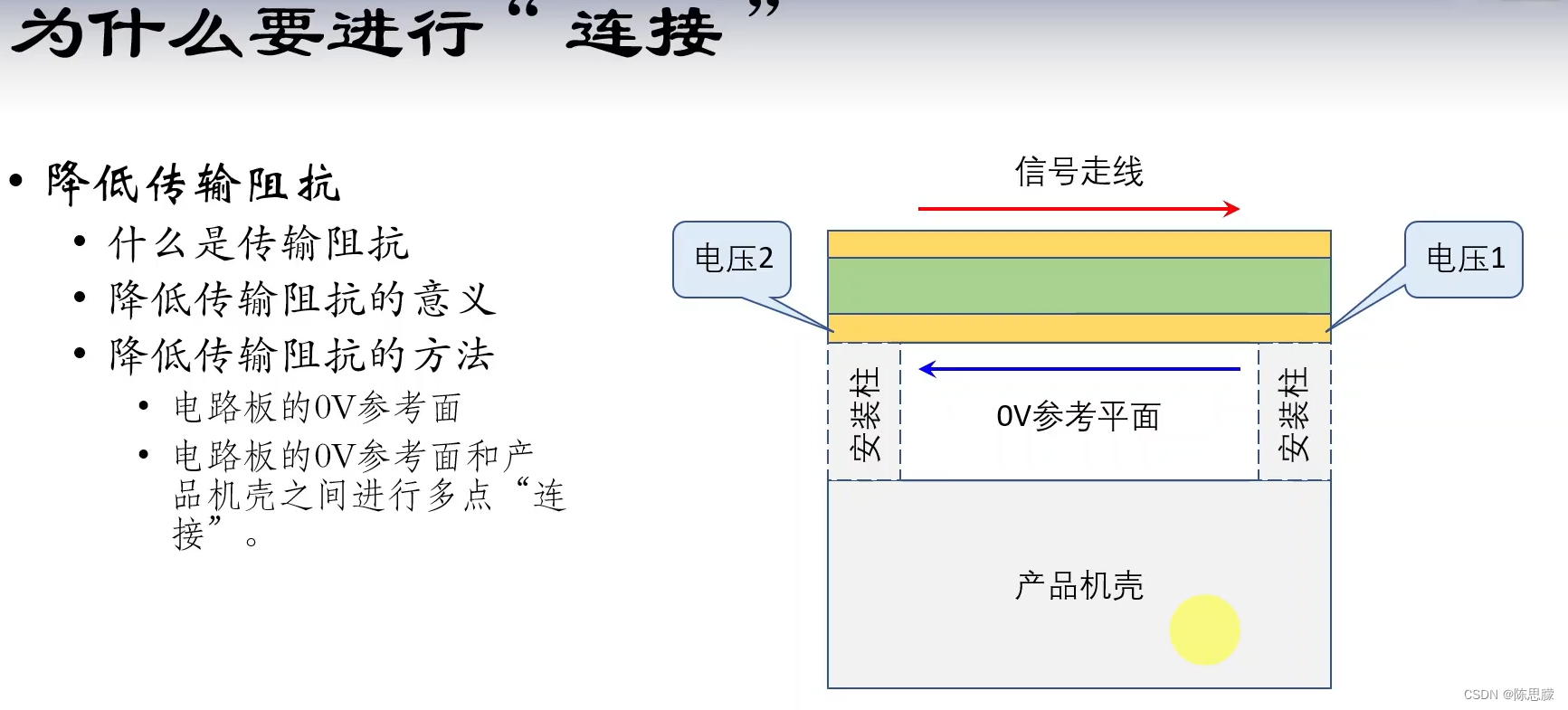

在这里插入图片描述

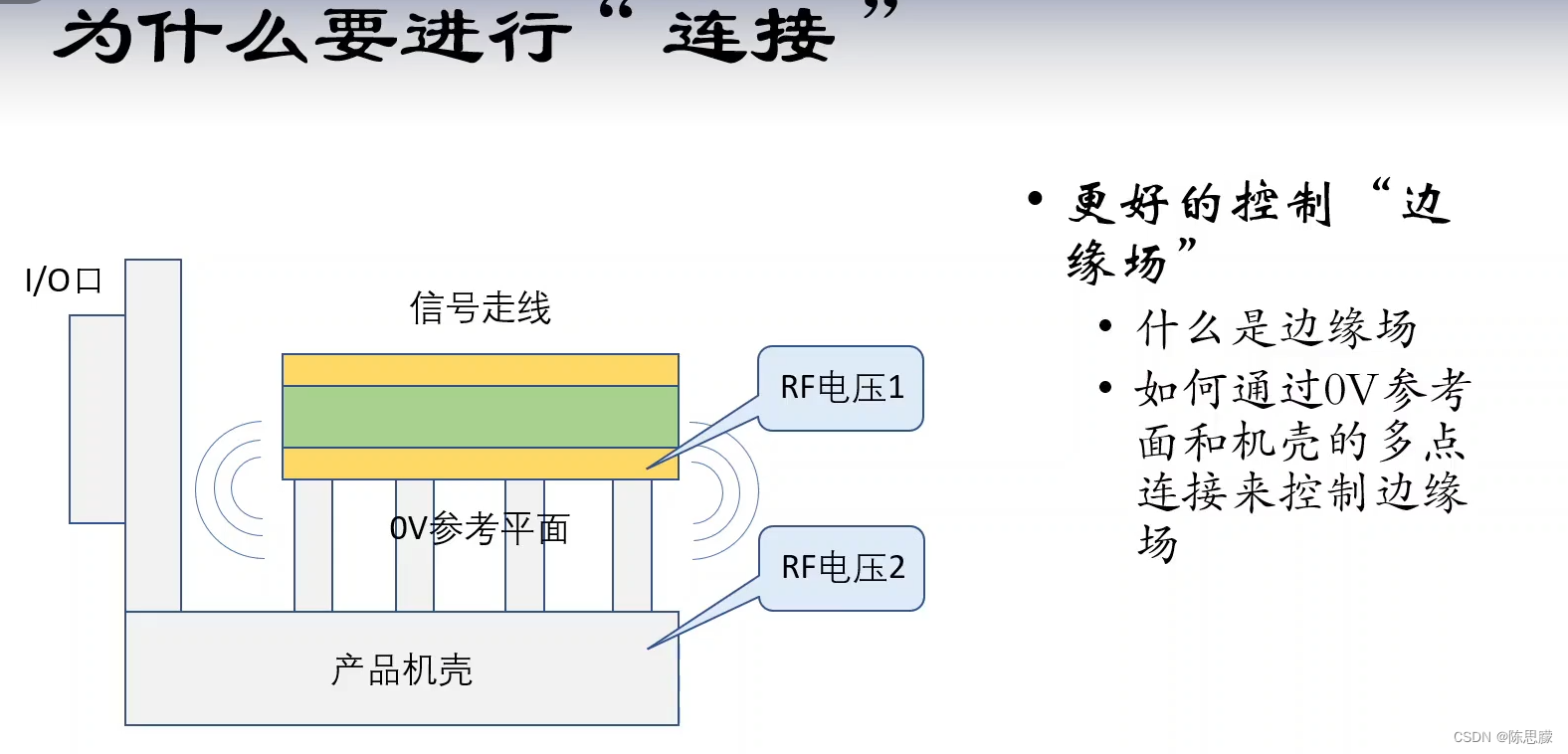

在这里插入图片描述
在这里插入图片描述

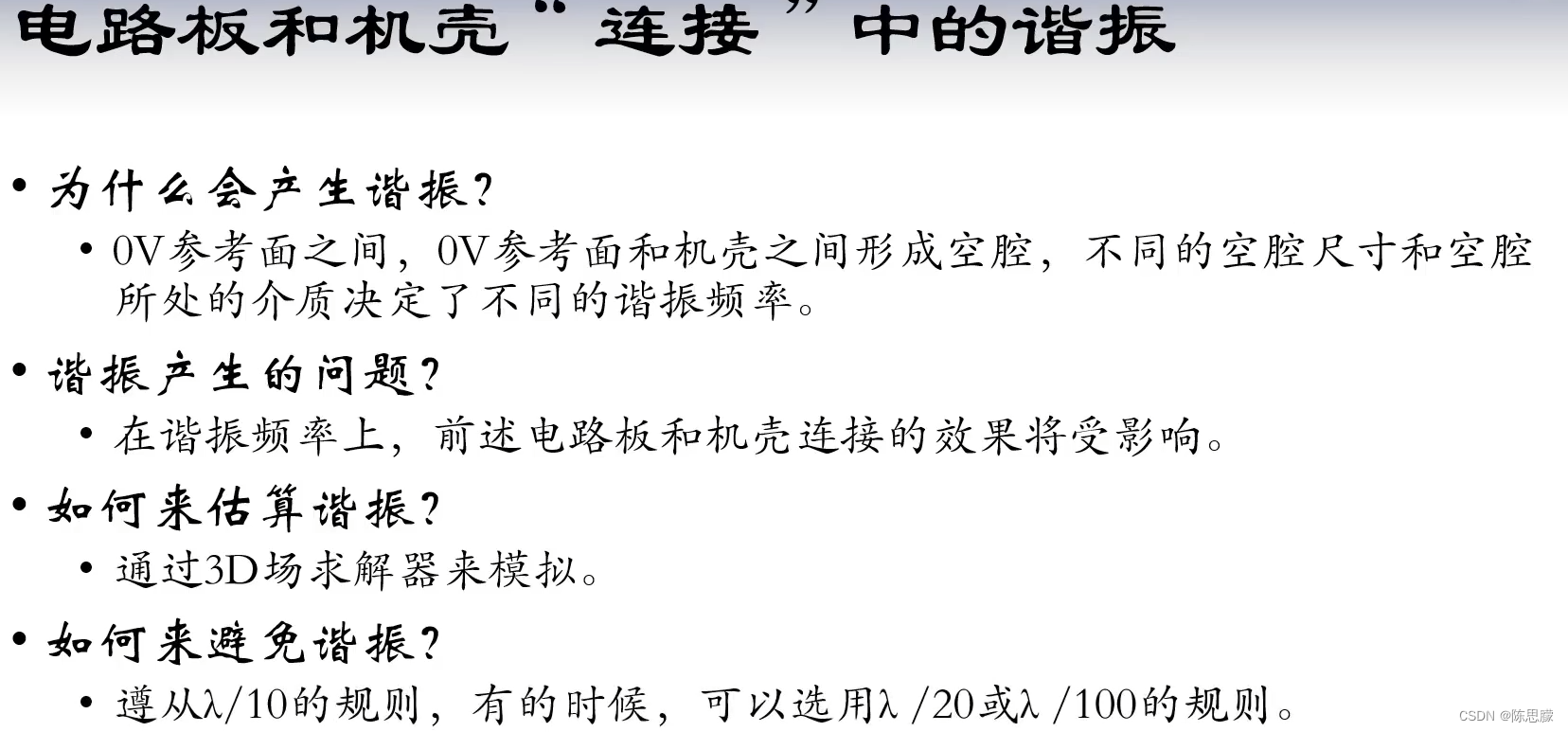

避免谐振，电路中最高信号的波长。过孔也可以参考这个规则
在这里插入图片描述
