Altium AD20整板放置GND过孔、批量放置GND过孔/缝合孔

在PCB中大面放置GND过孔，可以有效减少回流路径，提高硬件稳定性。

---

• 提前将 Top Layer 和 Bottom Layer 铺铜。否则接下来整板放置GND过孔时，会提示错误：unable to locate any suitable locations on net gnd。

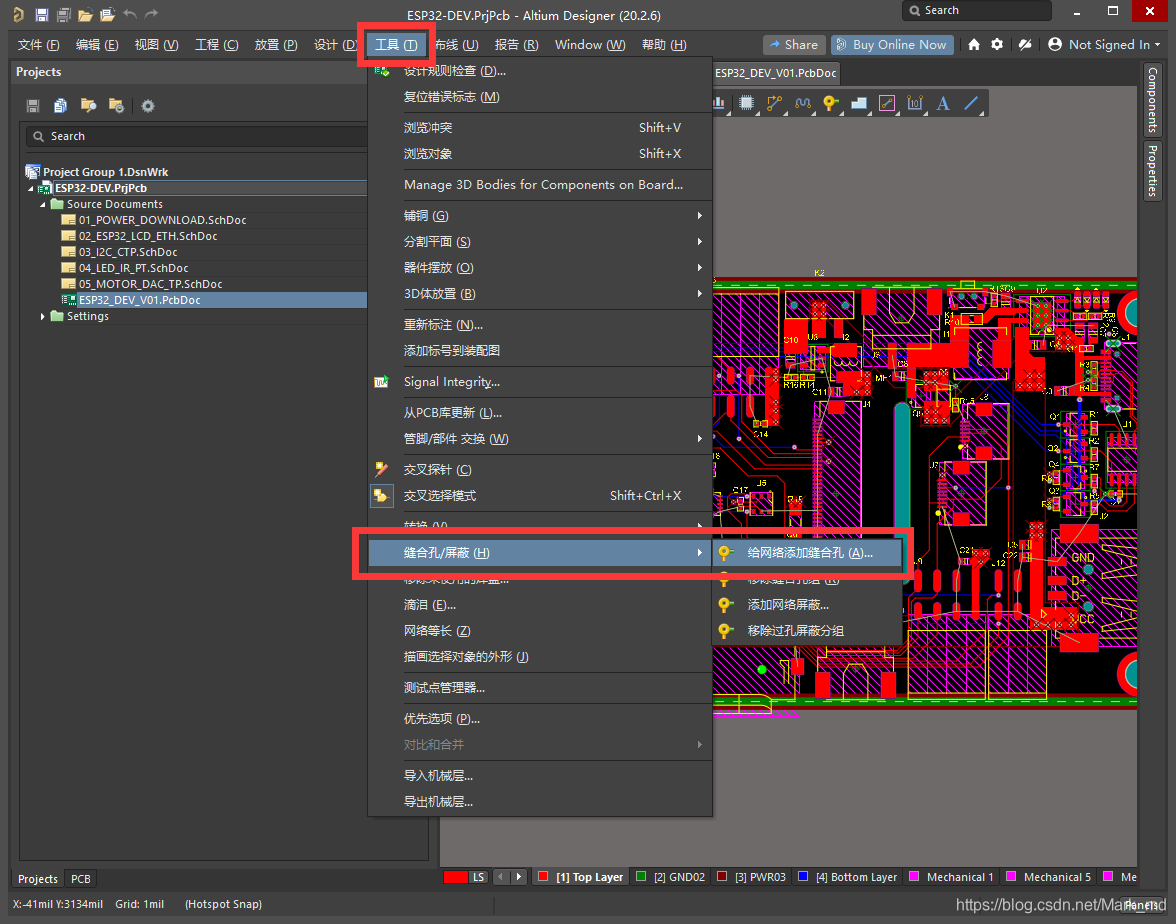

• 工具 - 缝合孔/屏蔽 - 给网络添加缝合孔。

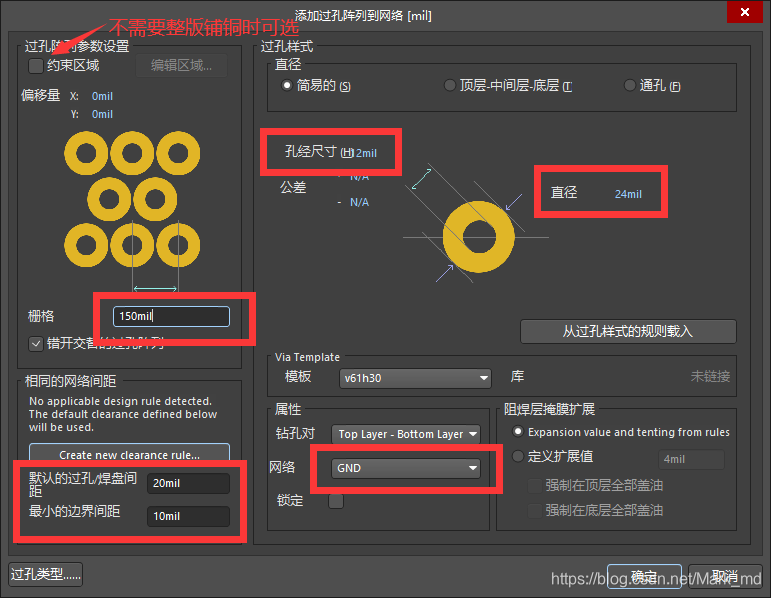

• 设置为如下参数。可根据自己的工艺需求适当更改。

• 如果不需要放置整板，只需要放置一小区域的过孔。则需要先勾选左上角的 约束区域，之后框选区域。

• 这里的放置过孔，是AD根据用户规则来智能避让的，不需要担心过孔打在了其他网络造成短路。

• 点击确定，AD会按照规则将整板铺满GND过孔。


• 我就整板放置了。显示已经放置GND过孔96个。

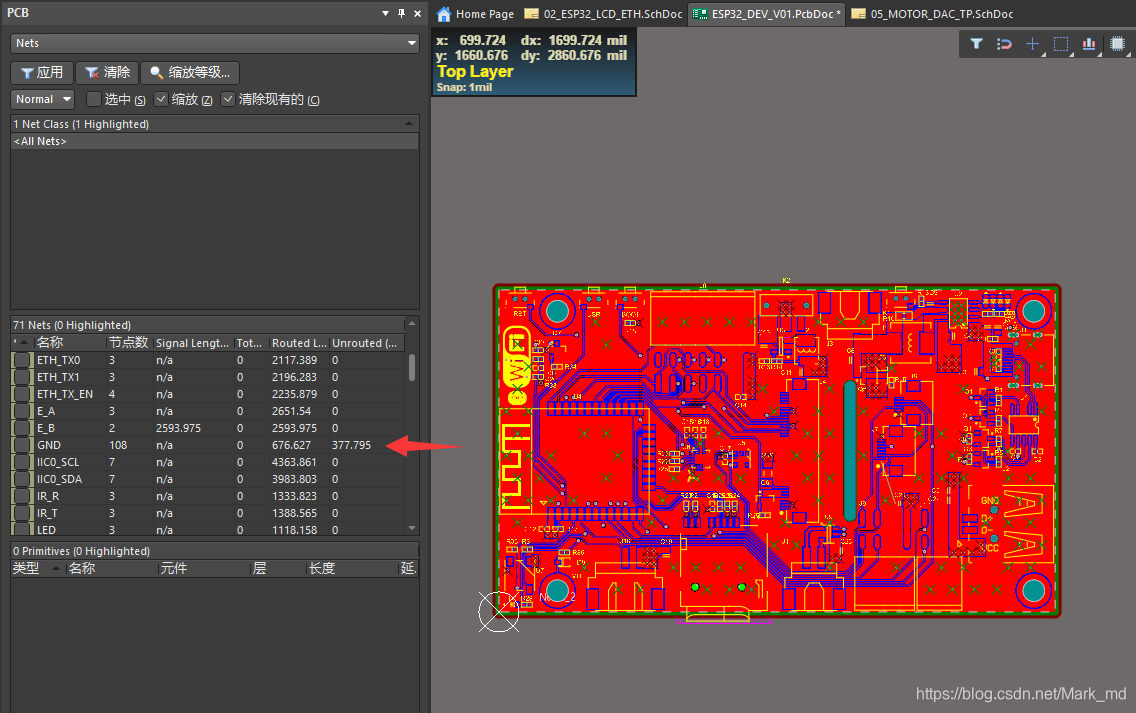

• 再次检查连接。GND还是有未连接的连线。


• 只好手动排查。

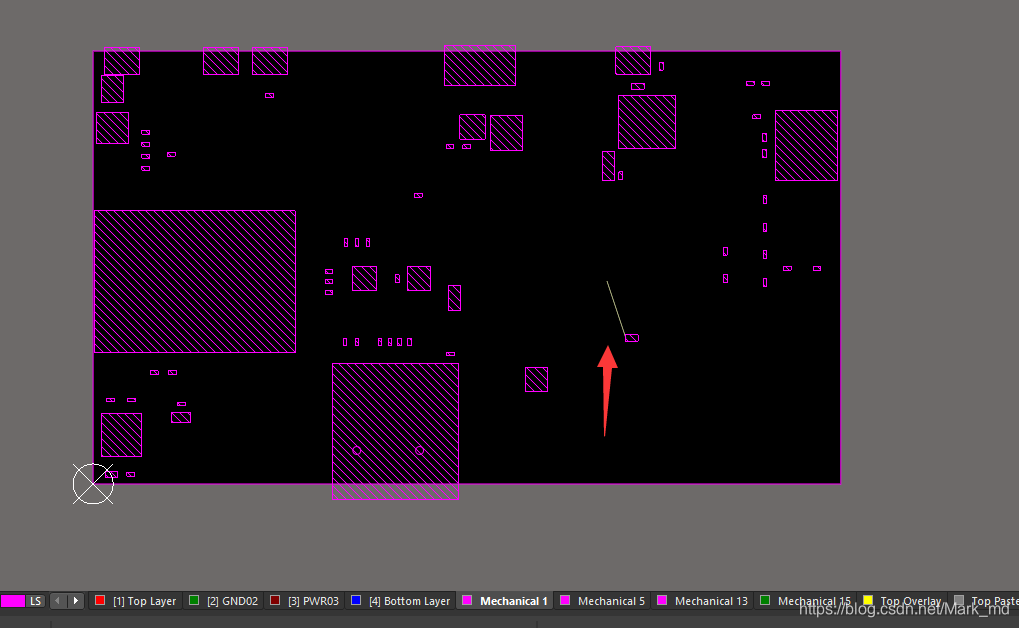

• 层切换到其他与连线不相干的层，遮挡越少越好，例如Mechanical1。

• 快捷键，Shift + S，即可快速查看到未连接的位置。

• 未连接位置添加过孔。问题修复。

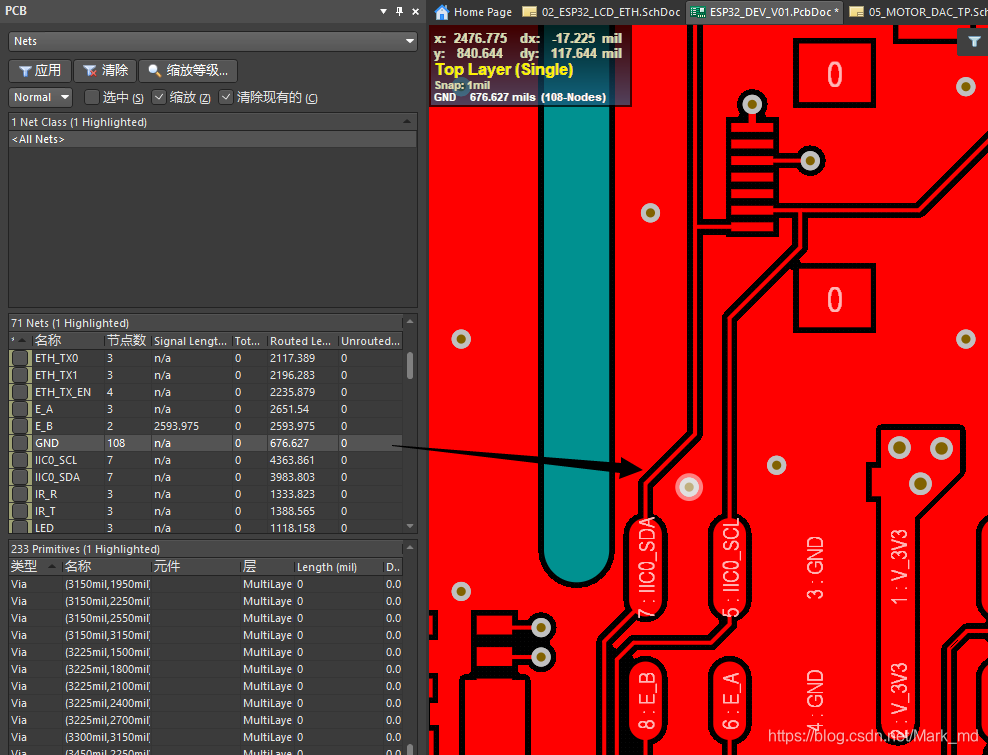

• GND网络未连线长度为0，各网络均无开路、漏线的地方。

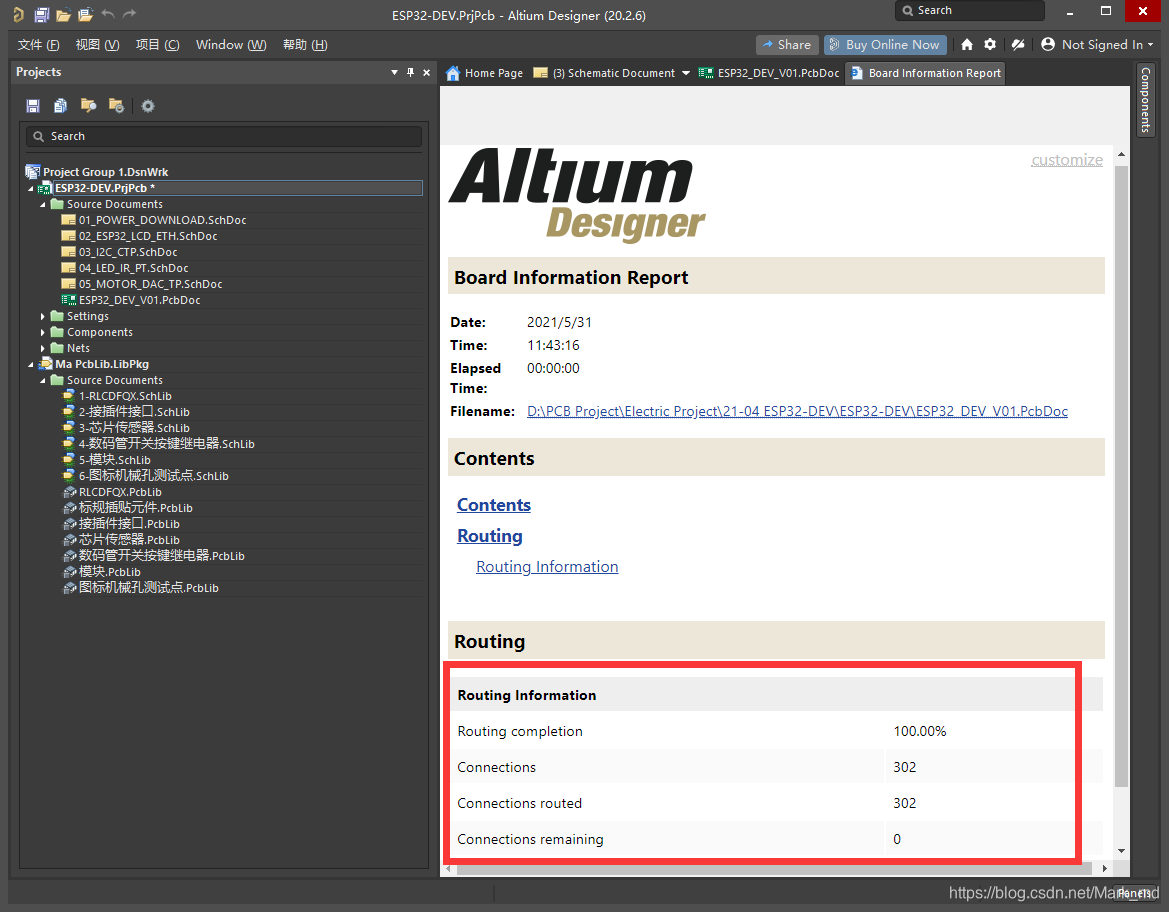

• 生成检查报告。连线完成率 100%，未连接 0处。


• 线路连接无误后，再画一点时间调整下丝印的排布，添加Logo和指示文字，即可提交生产。
