基于Simulink的单个PWM信号的傅里叶分析&特定谐波抑制

✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

脉宽调制(PWM)技术广泛应用于电力电子领域，用于控制电力转换器和驱动器的输出电压和电流。然而，PWM信号并非纯正弦波，其富含谐波成分，这些谐波会引起电磁干扰(EMI)、系统效率降低以及电机震动等问题。因此，对PWM信号进行傅里叶分析，识别并抑制特定谐波至关重要。本文将详细阐述基于Simulink平台对单个PWM信号进行傅里叶分析，并探讨特定谐波抑制的几种方法。

一、 PWM信号的生成与傅里叶分析

在Simulink中，生成PWM信号的方法多种多样，常用的方法包括使用Pulse Generator模块和Repeating Sequence模块。Pulse Generator模块可以生成具有指定脉冲宽度、周期和占空比的PWM信号，而Repeating Sequence模块则可以生成更复杂的PWM波形。选择合适的模块取决于具体应用需求。

生成PWM信号后，利用Simulink的FFT(快速傅里叶变换)模块可以对信号进行频谱分析。FFT模块将时域信号转换为频域信号，从而获得信号的各个谐波分量的幅值和频率信息。通过观察FFT分析结果，可以清晰地识别PWM信号中的谐波成分，例如其基波频率、二次谐波、三次谐波等，并量化其幅值。 需要注意的是，FFT分析结果的精度与采样频率和信号长度密切相关。过低的采样频率会导致频谱混叠，而过短的信号长度则会降低频率分辨率，从而影响分析精度。因此，在进行FFT分析之前，需要仔细选择合适的采样频率和信号长度，以保证分析结果的可靠性。 此外，为了更直观地观察谐波成分，可以使用Simulink的Scope模块显示频谱图，并通过谱线标记等功能，清晰地标识出各个谐波分量的频率和幅值。

二、 特定谐波抑制方法

抑制PWM信号中的特定谐波，可以有效地改善系统性能和降低EMI。常用的谐波抑制方法主要包括以下几种：

1. 改进PWM调制策略: 选择合适的PWM调制策略可以有效地减少特定谐波的产生。例如，空间矢量调制(SVM)和正弦PWM(SPWM)等高级调制策略，通过优化开关模式，能够有效降低低次谐波的幅值。在Simulink中，可以利用自定义的MATLAB函数或S-function实现这些高级调制策略，生成具有更低谐波含量的PWM信号。 这些策略的优劣取决于对不同谐波抑制的需求和对计算复杂度的考量。例如，空间矢量调制可以更有效地控制谐波，但计算复杂度也更高。

2. 滤波器设计与应用: 使用滤波器可以有效地抑制特定频率的谐波。常用的滤波器类型包括LC滤波器、高阶低通滤波器等。在Simulink中，可以使用专门的滤波器模块，例如Transfer Fcn模块或State-Space模块，搭建相应的滤波器电路。需要根据需要抑制的谐波频率和幅值，设计合适的滤波器参数，以达到最佳的滤波效果。 滤波器设计需要考虑滤波器的通带和阻带特性，以及其对系统动态响应的影响。过高的滤波器阶数会增加系统的复杂性和成本，而过低的阶数则可能无法有效抑制谐波。 滤波器的选择也应考虑实际应用中的限制，例如尺寸、成本和效率等。

3. 谐波注入技术: 主动注入与目标谐波频率相同、相位相反的信号，可以有效抵消目标谐波。这种方法需要精确的谐波检测和控制，通常需要使用反馈控制系统，实时监测和调整注入信号的幅值和相位。 在Simulink中，可以利用反馈控制模块和信号处理模块实现谐波注入技术。这种方法的实现相对复杂，需要更精密的控制算法和硬件支持。

4. 数字信号处理器(DSP)的应用: 利用DSP进行数字信号处理，可以实现更复杂的谐波抑制算法。DSP可以实时采集PWM信号，进行FFT分析，识别需要抑制的谐波，并根据预设的算法生成补偿信号，从而有效地抑制特定谐波。 这种方法需要结合DSP硬件平台，并进行相应的编程开发。

三、 Simulink模型构建与仿真验证

在Simulink中构建完整的模型，需要包含PWM信号生成模块、FFT分析模块、谐波抑制模块以及相应的观察模块(如Scope模块)。 在模型构建过程中，需要仔细选择各个模块的参数，并进行充分的仿真测试，验证模型的正确性和谐波抑制效果。 通过调整不同的参数，例如PWM调制策略、滤波器参数等，可以对比分析不同方法的谐波抑制效果，并选择最佳的方案。 仿真结果需要进行定量分析，例如计算谐波总畸变率(THD)等指标，来评估谐波抑制的效率。

四、 结论

本文详细阐述了基于Simulink平台进行单个PWM信号傅里叶分析以及特定谐波抑制的方法。通过合理的PWM调制策略、滤波器设计、谐波注入技术以及DSP的应用，可以有效地降低PWM信号中的谐波含量，提高系统性能，并降低电磁干扰。 Simulink平台为PWM信号的分析和处理提供了强大的仿真工具，能够帮助工程师有效地设计和优化电力电子系统。 未来的研究可以进一步探索更高级的谐波抑制技术，例如人工智能算法在谐波抑制中的应用，以实现更精确和高效的谐波控制。

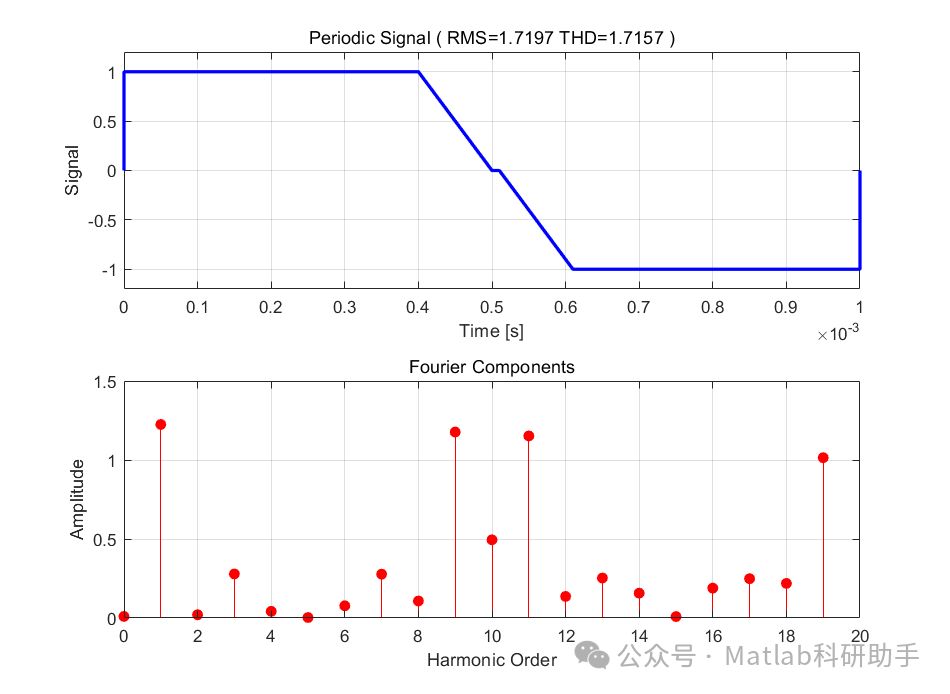

⛳️ 运行结果
