摘要: 衍射现象是光学领域中至关重要的概念，它揭示了光波在遇到障碍物或狭缝时偏离直线传播的特性。本文旨在探讨利用MATLAB软件模拟单缝衍射和双缝衍射现象的原理和过程。通过建立数学模型，并结合MATLAB的强大数值计算和可视化能力，我们能够直观地呈现衍射图样的强度分布，深入理解衍射现象背后的物理机制。本文详细阐述了单缝和双缝衍射的理论基础，并给出了相应的MATLAB代码实现，最后对模拟结果进行了分析和讨论，以期为光学教学和研究提供参考。

1. 引言

光的衍射是指光波在传播过程中遇到障碍物或狭缝时，偏离直线传播方向，从而在几何阴影区出现光强分布的现象。衍射现象的发现和研究，不仅证实了光的波动性，也为理解光学仪器的分辨率和工作原理提供了理论基础。衍射现象广泛应用于各种光学设备，如光栅光谱仪、显微镜等，因此对衍射现象进行深入研究具有重要的理论和实际意义。

MATLAB作为一种强大的数值计算和可视化工具，在科学研究和工程应用中得到了广泛的应用。利用MATLAB，我们可以方便地建立光学衍射的数学模型，并通过模拟生成衍射图样，从而直观地理解衍射现象的物理本质。本文将以单缝衍射和双缝衍射为例，详细阐述基于MATLAB的模拟方法，并对模拟结果进行分析。

2. 衍射理论基础

2.1 单缝衍射

当平面波入射到宽度为a的单缝上时，缝后的光波不再是简单的平面波，而是形成复杂的衍射波。根据惠更斯原理，缝上的每一个点都可以看作是新的次级波源，这些次级波的叠加形成了衍射图样。单缝衍射的强度分布可以用以下公式描述：

I(θ) = I₀ * [sin(β)/β]²

其中：

I(θ) 是衍射角为θ时的光强
I₀ 是中心明纹的光强
β = (πa sinθ) / λ
a 是单缝宽度
λ 是入射光波长
θ 是衍射角

从上述公式可以看出，单缝衍射图样由一个中心的明纹和两侧对称分布的暗纹和明纹组成。中心明纹最强，而两侧明纹的光强随着远离中心而迅速减弱。暗纹出现的条件为 β = mπ (m = ±1, ±2, ±3,...)，即 a sinθ = mλ。

2.2 双缝衍射

双缝衍射是在单缝衍射的基础上，将两个宽度为a、间距为d的单缝并排放置而形成的。此时，衍射图样不仅受到单缝衍射的影响，还受到双缝之间的干涉作用的影响。双缝衍射的强度分布公式可以表示为：

I(θ) = I₀ * [sin(β)/β]² * cos²(γ)

其中：

I(θ) 是衍射角为θ时的光强
I₀ 是中心明纹的光强
β = (πa sinθ) / λ
γ = (πd sinθ) / λ
a 是单缝宽度
d 是双缝间距
λ 是入射光波长
θ 是衍射角

从上述公式可以看出，双缝衍射图样是由单缝衍射图样和双缝干涉图样的叠加而成。干涉图样表现为一系列等间距的明纹和暗纹，其包络线由单缝衍射图样决定。干涉明纹出现的条件为 γ = mπ (m = 0, ±1, ±2, ±3,...)，即 d sinθ = mλ。

3. MATLAB模拟方法

3.1 单缝衍射模拟

基于单缝衍射的强度分布公式，我们可以利用MATLAB进行数值模拟。首先，我们需要定义相关的参数，如波长、缝宽、衍射角范围等。然后，利用MATLAB的数值计算功能计算出每个衍射角对应的光强值。最后，利用MATLAB的绘图功能将光强分布可视化。具体的MATLAB代码如下：

MATLAB

% 定义参数 lambda = 632.8e-9; % 波长 (m) a = 20e-6; % 缝宽 (m) theta = linspace(-pi/2, pi/2, 1000); % 衍射角范围 % 计算 β 值 beta = (pi * a * sin(theta)) / lambda; % 计算光强分布 I = (sin(beta)./beta).^2; I(isnan(I)) = 1; %处理分母为零的情况 % 绘图 figure; plot(theta, I); xlabel('衍射角 (rad)'); ylabel('光强 (normalized)'); title('单缝衍射图样'); grid on;

这段代码首先定义了波长lambda、缝宽a和衍射角范围theta，然后计算了β值，最后根据单缝衍射强度公式计算了光强分布I，并进行了可视化。

3.2 双缝衍射模拟

双缝衍射的MATLAB模拟与单缝衍射类似，只是需要增加双缝间距参数，并计算干涉项。具体的MATLAB代码如下：

MATLAB

% 定义参数 lambda = 632.8e-9; % 波长 (m) a = 20e-6; % 缝宽 (m) d = 100e-6; % 双缝间距 (m) theta = linspace(-pi/2, pi/2, 1000); % 衍射角范围 % 计算 β 和 γ 值 beta = (pi * a * sin(theta)) / lambda; gamma = (pi * d * sin(theta)) / lambda; % 计算光强分布 I = ((sin(beta)./beta).^2) .* (cos(gamma).^2); I(isnan(I)) = 1; %处理分母为零的情况 % 绘图 figure; plot(theta, I); xlabel('衍射角 (rad)'); ylabel('光强 (normalized)'); title('双缝衍射图样'); grid on;

这段代码与单缝衍射代码类似，增加了双缝间距d，计算了γ值，并根据双缝衍射强度公式计算了光强分布I，并进行了可视化。

4. 模拟结果分析与讨论

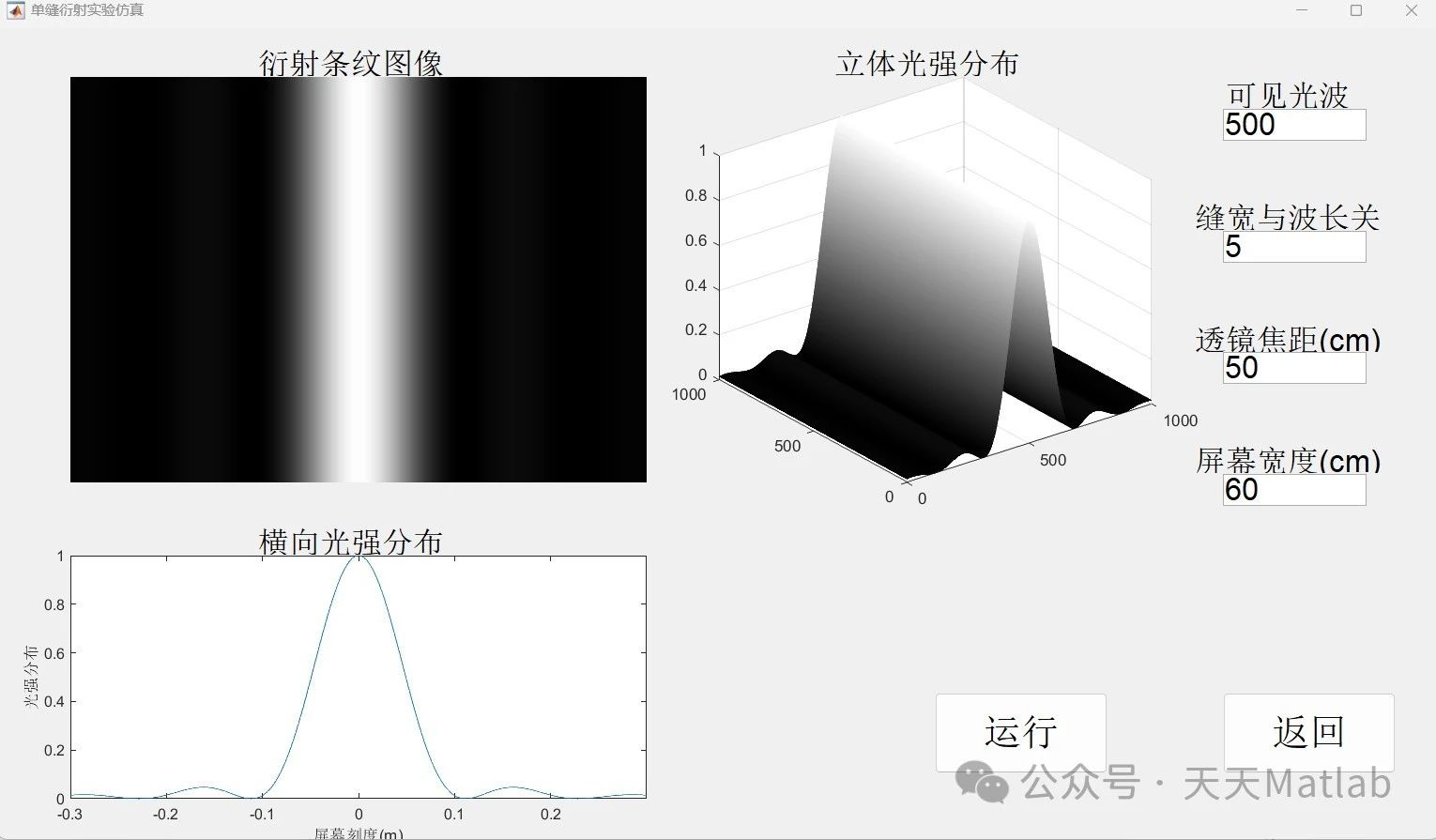

4.1 单缝衍射模拟结果分析

通过单缝衍射的MATLAB模拟结果可以看出：中心明纹的光强最高，两侧的光强迅速衰减。随着衍射角的增大，出现了一系列明暗相间的条纹。通过改变缝宽参数，可以观察到衍射图样的变化：缝宽越小，衍射角越大，衍射条纹越宽；反之，缝宽越大，衍射角越小，衍射条纹越窄。这与衍射理论的预测相符。

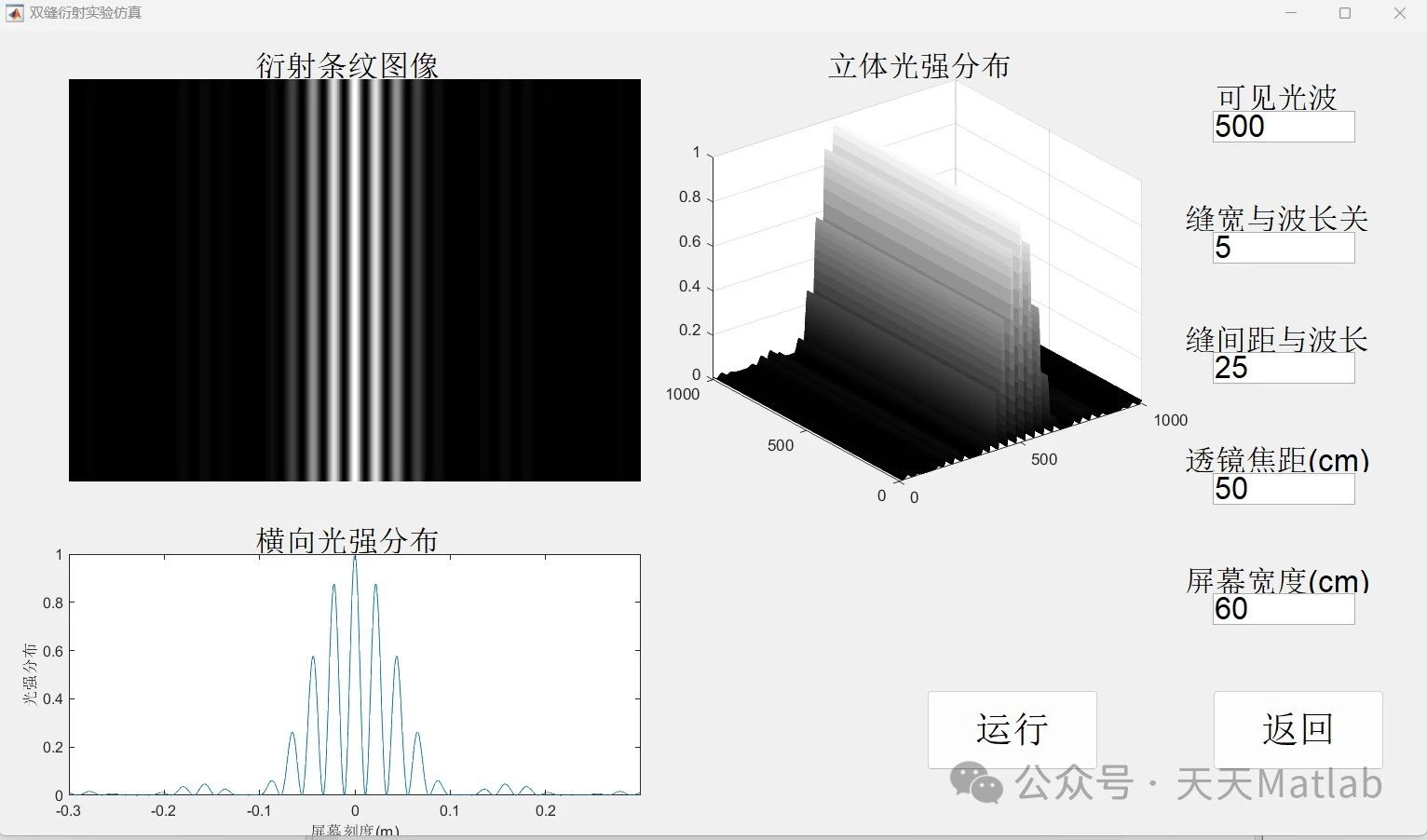

4.2 双缝衍射模拟结果分析

双缝衍射的MATLAB模拟结果显示，衍射图样呈现出明显的干涉条纹。在单缝衍射的包络线下，分布着一系列等间距的干涉明纹。改变双缝间距可以观察到干涉条纹间距的变化：双缝间距越大，干涉条纹间距越小；反之，双缝间距越小，干涉条纹间距越大。改变单缝宽度会影响衍射包络线的形状，从而影响干涉条纹的可见度。

4.3 模拟结果的局限性

值得注意的是，上述模拟是基于理想条件下的理论模型进行的，没有考虑实际实验中可能出现的各种误差和干扰因素，如光源的不完全单色性、狭缝的不理想形状、空气的折射率变化等。因此，模拟结果与实际实验之间可能存在一定的差异。

5. 结论

本文详细介绍了基于MATLAB模拟单缝衍射和双缝衍射现象的理论基础、方法和结果分析。通过MATLAB的数值计算和可视化功能，我们可以方便地模拟各种参数条件下的衍射图样，直观地理解衍射现象的物理机制。MATLAB模拟不仅有助于深化对衍射理论的理解，也为光学教学和研究提供了重要的工具和手段。未来的研究可以进一步考虑更加复杂的衍射模型，例如多缝衍射、圆孔衍射等，并结合实际实验数据进行对比验证，从而提高模拟的精度和可靠性。同时，可以利用MATLAB的图像处理功能，对衍射图样进行更深入的分析，例如提取衍射条纹的宽度和间距等特征信息，以定量研究衍射现象的特性。
