基于PD控制器的四旋翼无人机研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼无人机（UAV）作为一种垂直起降、结构紧凑、操作灵活的飞行平台，在军事、民用等领域展现出巨大的应用潜力。其飞行的稳定性和控制精度是实现各种任务的关键。本文深入研究了基于比例-微分（PD）控制器的四旋翼无人机控制系统。首先，对四旋翼无人机的动力学模型进行了详细推导，包括旋转矩阵、欧拉角以及力和力矩的建立。其次，设计了级联PD控制器，针对位置环和姿态环分别进行控制，详细阐述了PD控制器参数选择的依据。接着，通过仿真实验验证了PD控制器在四旋翼无人机姿态保持、轨迹跟踪等方面的有效性，并对控制器的性能进行了评估。最后，对研究中存在的问题和未来发展方向进行了探讨。研究结果表明，PD控制器能够有效实现四旋翼无人机的稳定飞行控制，为后续更复杂的控制算法研究奠定了基础。

关键词

四旋翼无人机；PD控制器；动力学模型；姿态控制；轨迹跟踪

1 引言

近年来，无人机技术发展迅猛，尤其以四旋翼无人机为代表的多旋翼飞行器，以其独特的优势，如垂直起降、空中悬停、结构简单、成本相对较低等，在空中摄影、物流运输、环境监测、农业植保、灾情侦察以及军事侦察等诸多领域得到广泛应用 [1-3]。然而，四旋翼无人机作为一种欠驱动、强耦合、非线性的复杂系统，其飞行稳定性及控制精度一直都是研究的热点和难点 [4]。

为了实现四旋翼无人机的稳定飞行和精确控制，各种控制算法被提出并应用。其中，比例-积分-微分（PID）控制器因其结构简单、易于实现、鲁棒性好等特点，在工业控制领域得到了广泛应用，也成为了四旋翼无人机控制领域的主流算法之一 [5]。PD控制器作为PID控制器的一种简化形式，在控制实时性要求较高且积分饱和问题不突出的场景下，能够表现出良好的控制性能。

本文旨在深入研究基于PD控制器的四旋翼无人机控制系统。我们将从四旋翼无人机的动力学模型建立入手，详细阐述其运动特性。在此基础上，设计并实现级联PD控制器，用于解耦控制四旋翼无人机的位置和姿态。最后，通过仿真实验验证PD控制器的有效性，并对控制器的性能进行分析。

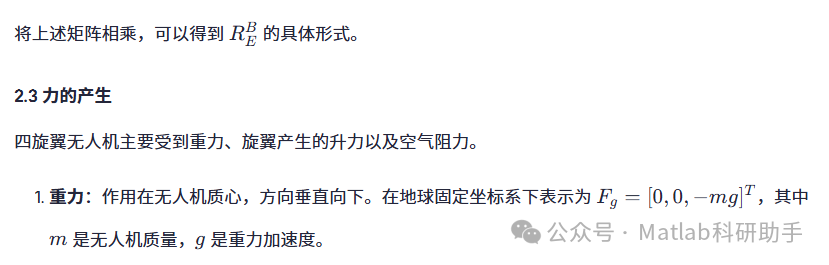

2 四旋翼无人机动力学模型

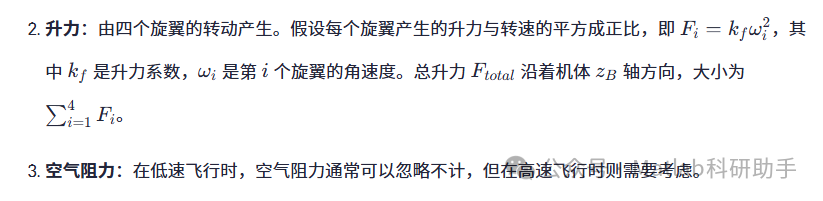

四旋翼无人机通常由四个独立的旋翼组成，通过改变不同旋翼的转速来产生升力以及控制飞行姿态。为了对其进行有效控制，首先需要建立精确的动力学模型。

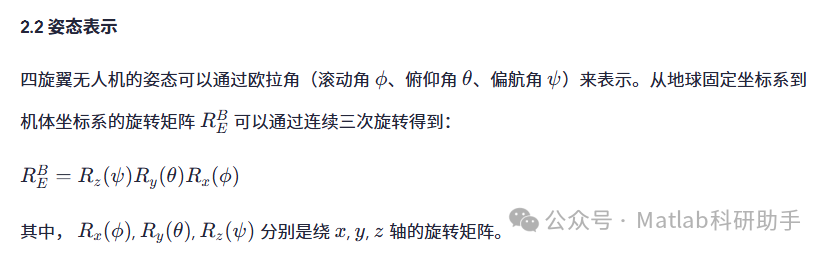

2.1 坐标系定义

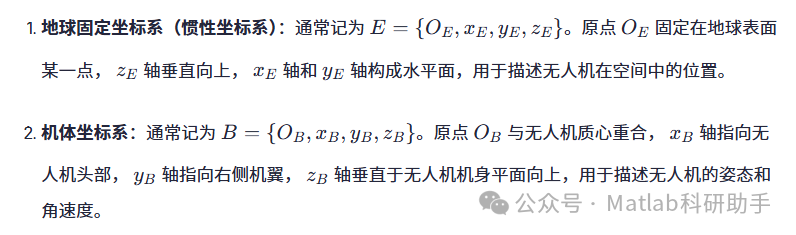

为了描述四旋翼无人机的运动，通常定义两个重要的坐标系：

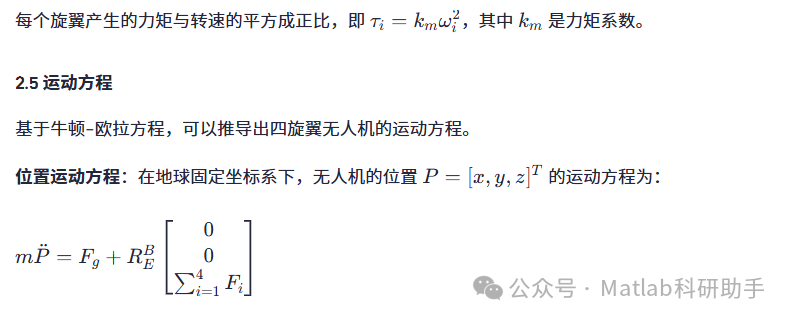

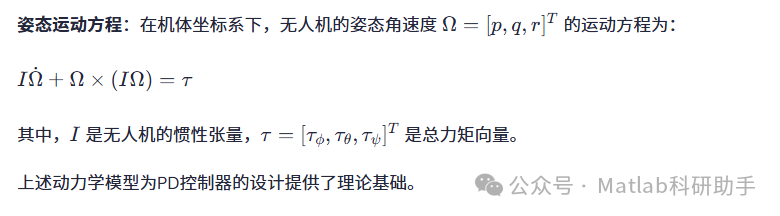

2.4 力矩的产生

四旋翼无人机通过改变不同旋翼的转速来产生滚动、俯仰和偏航力矩。

1. 滚动力矩：通过改变左右两对旋翼（例如1号和3号旋翼与2号和4号旋翼）的转速差产生。例如，增加2号和4号旋翼转速，减少1号和3号旋翼转速，会产生向右滚动的力矩。

2. 俯仰力矩：通过改变前后两对旋翼（例如1号和2号旋翼与3号和4号旋翼）的转速差产生。例如，增加1号和2号旋翼转速，减少3号和4号旋翼转速，会产生向前俯仰的力矩。

3. 偏航力矩：通过改变对角线上旋翼的转速差产生。通常，对角线上的旋翼旋转方向相反。通过改变具有相同旋转方向的旋翼的转速差，可以产生偏航力矩。例如，增加1号和3号旋翼转速，同时减少2号和4号旋翼转速，会产生一个偏航力矩。

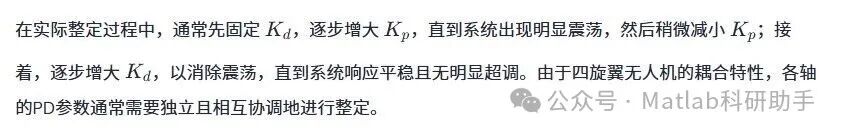

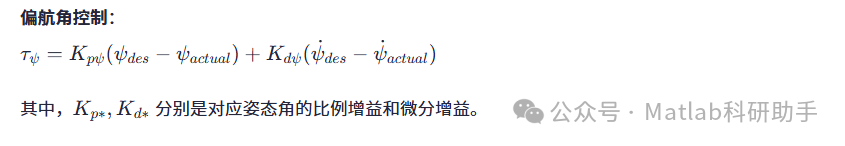

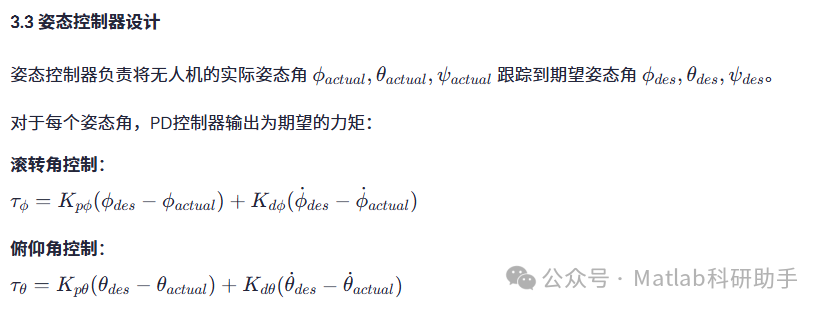

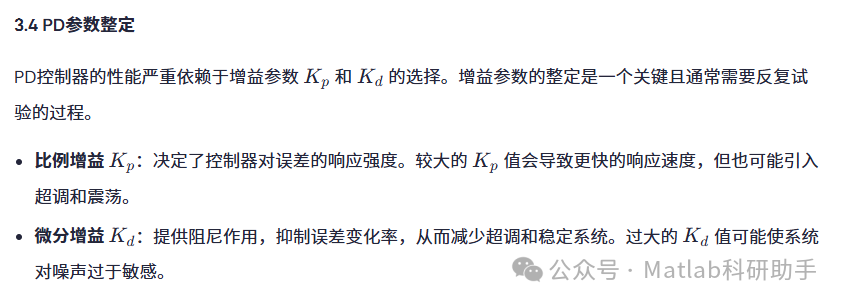

3 PD控制器设计

PD控制器是一种线性控制器，通过结合比例项（P）和微分项（D）来控制系统。比例项根据当前误差大小产生控制作用，微分项根据误差变化率预测未来误差趋势，从而提供阻尼作用，减少超调和震荡。

对于四旋翼无人机这种多输入多输出（MIMO）系统，通常采用级联PD控制器的结构，将位置控制和姿态控制分开进行，并利用内环（姿态环）的快速响应能力来稳定外环（位置环）。

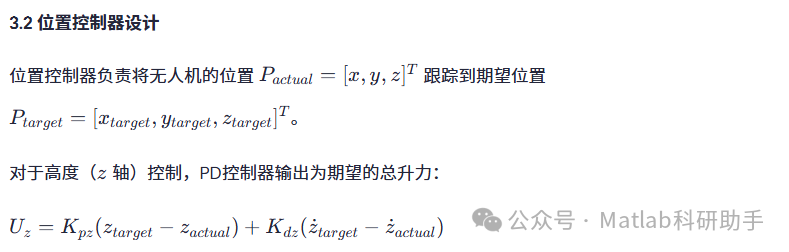

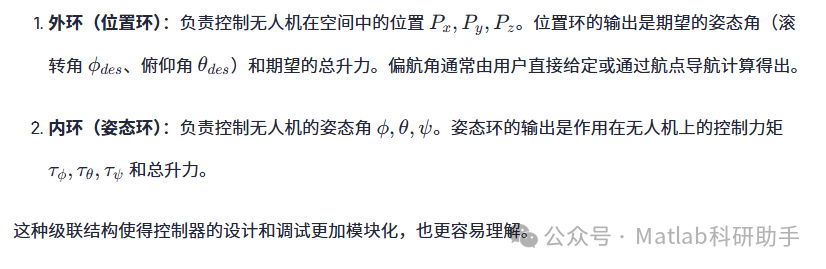

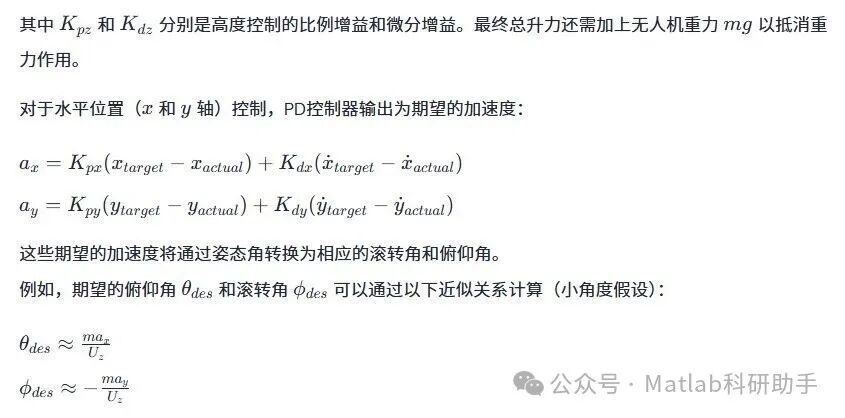

3.1 级联PD控制结构

级联PD控制器将控制任务分解为两个主要部分：

4 结论与展望

本文对基于PD控制器的四旋翼无人机控制系统进行了深入研究。首先，详细推导了四旋翼无人机的动力学模型，为控制器设计提供了坚实的理论基础。其次，设计了级联PD控制器，分别实现了对位置和姿态的有效控制。最后，通过仿真实验验证了PD控制器在四旋翼无人机悬停和轨迹跟踪方面的良好性能。研究结果表明，PD控制器能够有效实现四旋翼无人机的稳定飞行控制，响应速度快，稳定性好，且易于实现。

然而，为了进一步提高四旋翼无人机的控制性能，未来的研究可以从以下几个方面展开：

1. 引入积分项

   ：将PD控制器扩展为PID控制器，以消除稳态误差，提高控制精度。

2. 自适应/鲁棒控制

   ：针对无人机模型不确定性、外部扰动等问题，研究自适应控制、鲁棒控制或滑模控制等更先进的控制算法，以提高系统的鲁棒性和抗干扰能力。

3. 智能控制

   ：结合模糊逻辑、神经网络等智能控制技术，实现控制器参数的在线自整定，进一步优化控制性能。

4. 硬件在环仿真与实际飞行验证

   ：将仿真结果应用到实际硬件平台进行验证，并不断优化控制器参数，以应对真实环境中的复杂挑战。

5. 多机协同控制

   ：研究多架四旋翼无人机之间的协同控制算法，以完成更复杂的集群任务。

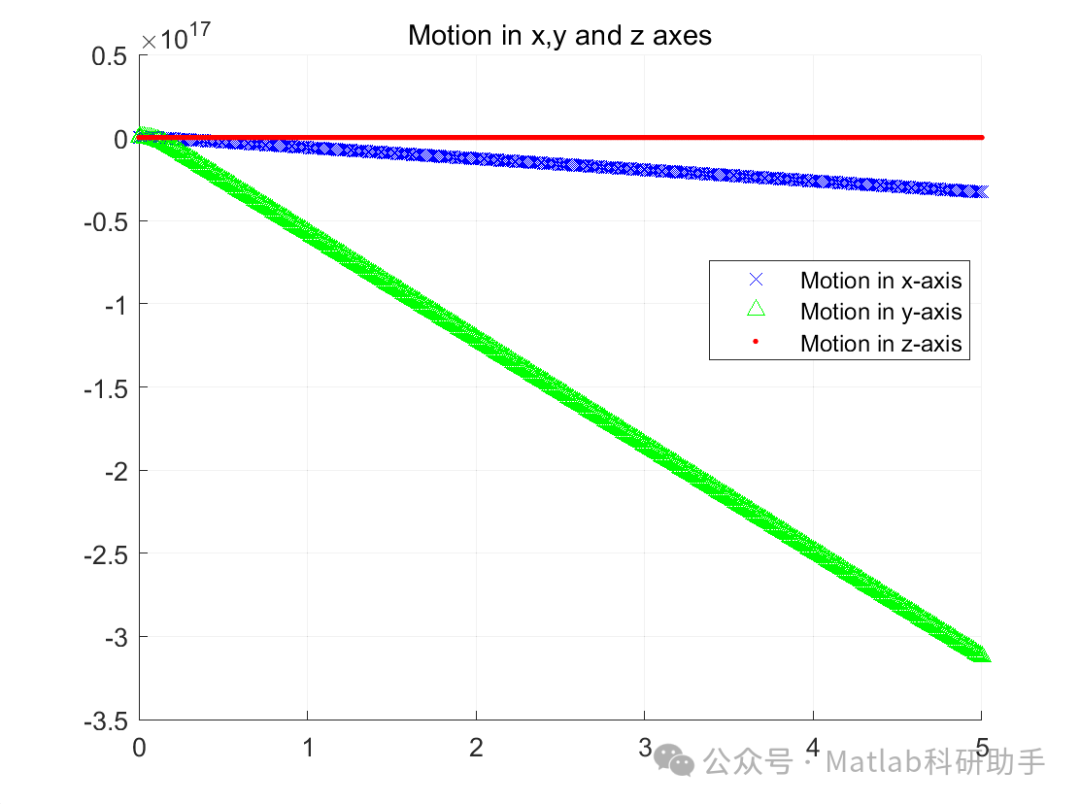

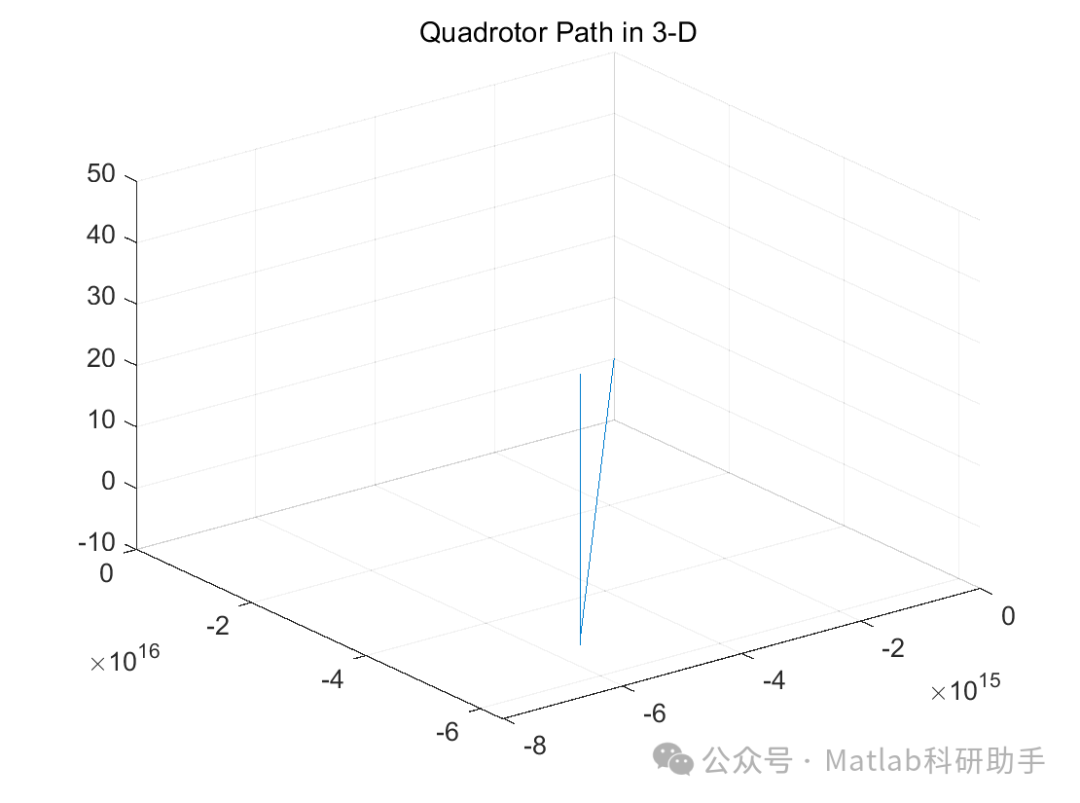

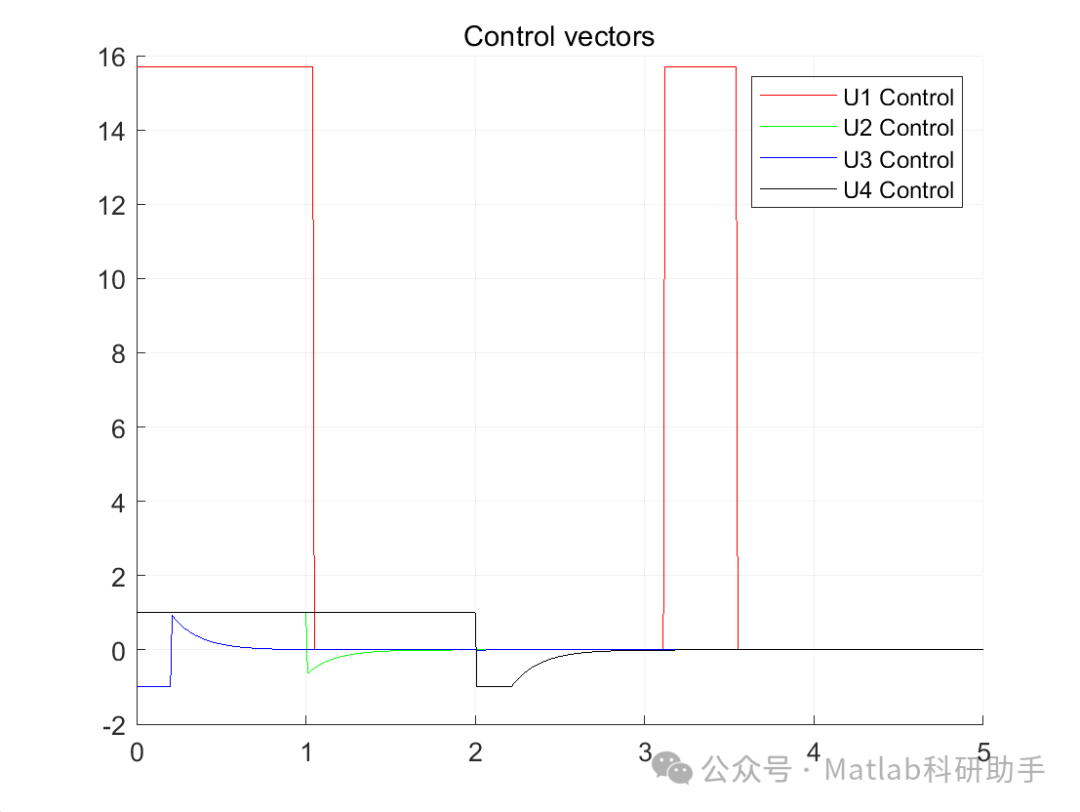

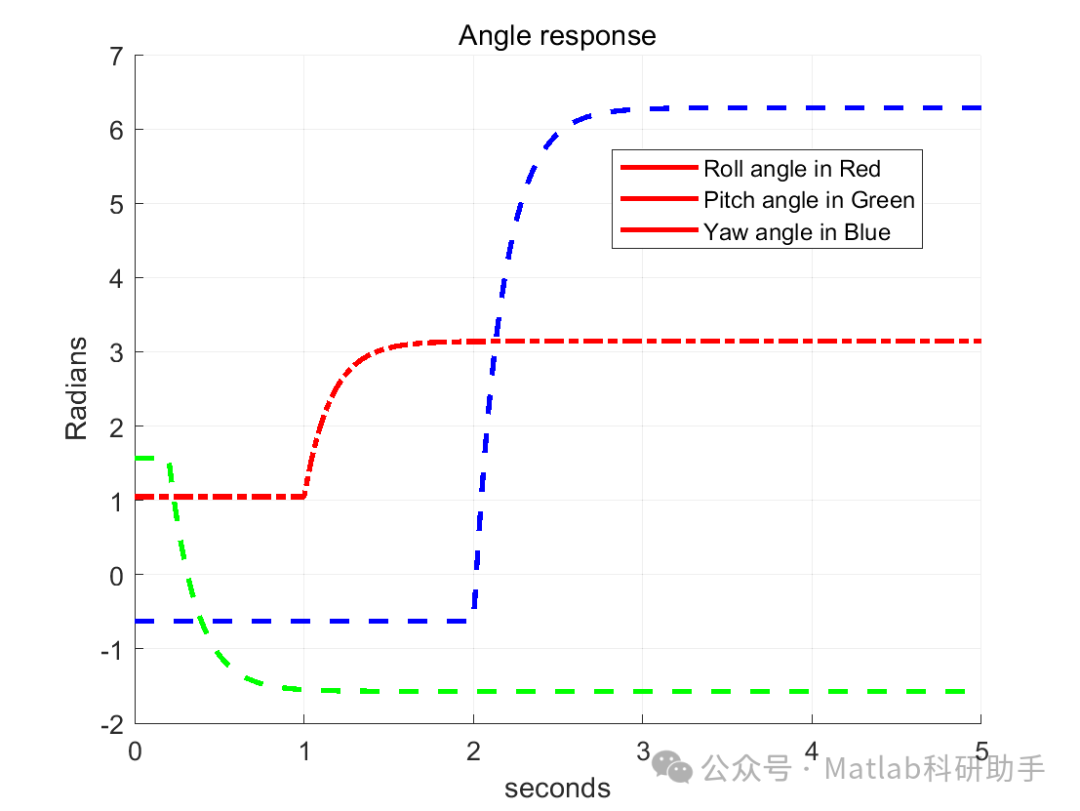

⛳️ 运行结果

🔗 参考文献

[1] 许喆.基于SMC的四旋翼无人机抗风扰研究[J].电光与控制, 2017, 24(1):5.DOI:10.3969/j.issn.1671-637X.2017.01.016.

[2] 曾伟.基于DSP的四旋翼无人机驱动器的控制研究[D].天津大学,2012.DOI:10.7666/d.Y2243158.

[3] 高青.四旋翼无人机的建模及线性二次伺服控制研究[D].新疆大学,2014.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
