摘要: 光学系统性能的评估是光学设计和制造的关键环节。传统的评估方法往往依赖于点列图、调制传递函数 (MTF) 等指标，但这些方法难以全面、定量地描述波前像差。Zernike多项式作为一组正交完备的基函数，能够有效地拟合波前像差，并将其分解为不同阶次的像差成分，为光学系统性能的定量分析提供了有力工具。本文将详细介绍基于Zernike拟合评估和分析光学系统性能的方法，包括Zernike多项式的理论基础、拟合算法以及基于Matlab的代码实现，并结合实例分析其应用。

1. 引言

光学系统的设计目标是获得高质量的成像质量，这依赖于精确控制光学元件的制造精度和装配精度。然而，由于制造误差、材料缺陷以及环境因素等影响，实际光学系统往往存在各种像差，导致成像质量下降。评价光学系统性能的优劣，需要对这些像差进行定量分析。传统的评价方法如点列图、MTF等，虽然能够提供部分信息，但难以全面地描述波前的复杂形貌。

Zernike多项式作为一组正交完备的基函数，能够精确地拟合任意形状的波前，并将其分解为不同阶次的像差成分，如球差、彗差、像散等。这种分解方式能够清晰地揭示各种像差对成像质量的影响程度，为光学系统的设计优化和质量控制提供重要的依据。因此，基于Zernike拟合的波前像差分析方法已成为光学领域中一种重要的评价手段。

2. Zernike多项式的理论基础

Zernike多项式是一组在单位圆内正交的二维多项式，其表达式为：

Z_n^m(ρ, θ) = R_n^m(ρ) * θ_m(θ)

其中，n为径向阶数，m为角向阶数，ρ为归一化径向坐标 (0 ≤ ρ ≤ 1)，θ为角坐标 (0 ≤ θ ≤ 2π)。径向多项式R_n^m(ρ) 和角向多项式θ_m(θ) 分别定义为：

R_n^m(ρ) = ∑_{s=0}^{(n-|m|)/2} (-1)^s * (n-s)! / [s! * ((n+|m|)/2 - s)! * ((n-|m|)/2 - s)!] * ρ^(n-2s) θ_m(θ) = {cos(mθ), m ≥ 0; sin(|m|θ), m < 0}

Zernike多项式具有正交性，即：

∫∫ Z_n^m(ρ, θ) * Z_n'^m'(ρ, θ) ρ dρ dθ = {π, n=n', m=m'; 0, n≠n' 或 m≠m'}

正是由于其正交性，Zernike多项式能够有效地将波前像差分解成不同的像差成分，并计算每个成分的系数，从而定量地描述波前像差。

3. Zernike拟合算法

Zernike拟合的目的是根据测量的波前数据，求解Zernike多项式的系数。常用的算法包括最小二乘法。最小二乘法通过最小化波前数据与Zernike多项式拟合结果之间的均方误差来求解系数。具体步骤如下：

数据预处理: 对测量的波前数据进行预处理，例如去除均值、平滑等。
构建设计矩阵: 根据选择的Zernike多项式阶数，构建设计矩阵，矩阵的每一列对应一个Zernike多项式。
求解系数: 利用最小二乘法求解设计矩阵与波前数据之间的线性方程组，得到每个Zernike多项式的系数。
结果分析: 分析得到的Zernike系数，可以确定各个像差的类型和大小，并进一步评估光学系统的性能。

4. 基于Matlab的代码实现

以下Matlab代码演示了如何进行Zernike拟合和分析：

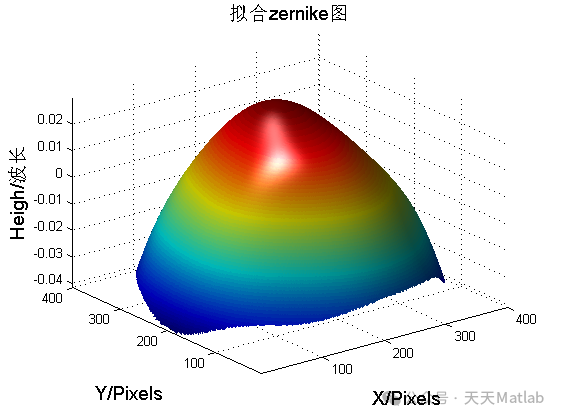

s_error)]); % 绘制拟合结果 figure; surf(r, theta, reshape(Z*coeff, size(wavefront))); title('Zernike Fit'); xlabel('Radial Coordinate'); ylabel('Angular Coordinate'); zlabel('Wavefront'); % 其他分析 (例如，计算不同像差的贡献) 可以根据具体需求添加

这段代码使用了Matlab的zernike函数生成Zernike多项式基底，以及lsqminnorm函数进行最小二乘拟合。需要注意的是，wavefront需要替换为实际的波前数据，且数据需要进行预处理。

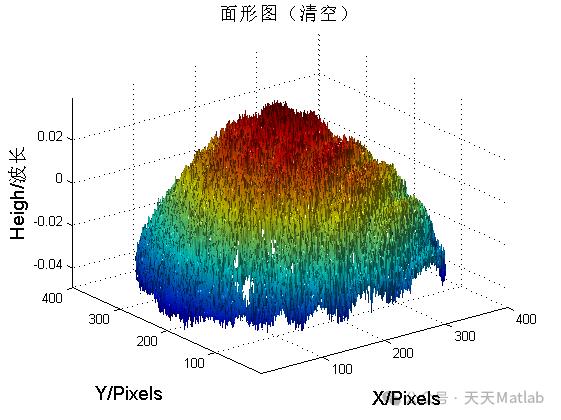

5. 实例分析与结论

通过将实际测量的波前数据代入上述Matlab代码，可以得到相应的Zernike系数。根据这些系数，可以分析不同阶次像差对光学系统成像质量的影响，例如，较大的低阶像差（如球差、彗差）会严重影响成像质量，而高阶像差的影响相对较小。通过分析Zernike系数，可以对光学系统进行优化设计，或者判断光学元件的加工精度是否满足要求。

总而言之，基于Zernike拟合的波前像差分析方法为光学系统性能评估提供了有效工具。其能够定量描述波前像差，并将其分解为不同阶次的像差成分，为光学系统的设计优化和质量控制提供了重要的依据。结合Matlab等数值计算工具，可以方便地进行Zernike拟合和分析，从而提高光学系统的性能。未来的研究可以集中在更有效的拟合算法、更复杂的波前分析方法以及结合其他评价指标的综合评估方法上。
