【潮流计算】基于牛顿拉夫逊法解潮流附Matlab代码

 ​✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

潮流计算是电力系统分析的基础，其目标是计算电力系统在稳态运行条件下的节点电压和支路功率。准确、高效的潮流计算对于电力系统规划、运行和控制至关重要。在众多潮流计算方法中，牛顿-拉夫逊法以其收敛速度快、精度高的优势，成为最常用的方法之一。本文将对基于牛顿-拉夫逊法解潮流问题的原理、算法实现、改进策略以及应用前景进行深入探讨。

一、 牛顿-拉夫逊法解潮流问题的基本原理

牛顿-拉夫逊法是一种迭代求解非线性方程组的数值方法。在潮流计算中，其核心思想是将潮流方程组转化为非线性代数方程组，然后利用牛顿-拉夫逊迭代法逐步逼近其解。 电力系统潮流方程组通常由节点功率平衡方程构成，包含节点电压幅值和相角两个未知量。这些方程是非线性的，无法直接求解。

牛顿-拉夫逊法通过泰勒级数展开将非线性方程组线性化。考虑一个一般的非线性方程组：

F(x) = 0

其中，F(x) 是一个非线性向量函数，x 是未知向量。牛顿-拉夫逊迭代公式为：

x^(k+1) = x^(k) - J^(-1)(x^(k)) * F(x^(k))

其中，k 为迭代次数，x^(k) 为第k次迭代的解，J(x^(k)) 为在 x^(k) 处的雅可比矩阵，它是由 F(x) 的偏导数构成的矩阵。雅可比矩阵的逆矩阵 J^(-1)(x^(k)) 需要在每次迭代中计算，这使得牛顿-拉夫逊法计算量较大，但同时也保证了其快速收敛的特性。

在潮流计算中，x 向量包含所有节点电压的幅值和相角，F(x) 向量包含所有节点的功率平衡方程（实功率和虚功率）。雅可比矩阵的元素则由节点导纳矩阵和节点电压有关的偏导数组成。 根据不同的潮流方程表达方式（极坐标或直角坐标），雅可比矩阵的具体形式有所不同。极坐标形式的雅可比矩阵通常包含更多非零元素，计算量较大；而直角坐标形式的雅可比矩阵虽然计算量略小，但在处理某些特殊情况（如电压幅值接近零）时可能出现奇异性问题。

二、 牛顿-拉夫逊法的算法实现

牛顿-拉夫逊法解潮流问题的算法实现步骤如下：

1. 数据初始化: 输入电力系统网络拓扑结构、节点参数（如功率注入、电压等级等）以及支路参数（如电阻、电抗等）。初始化节点电压，通常将PQ节点电压设置为1∠0°，PV节点电压设置为其额定电压，Slack节点电压作为参考节点。

2. 潮流方程计算: 根据节点电压计算每个节点的注入功率，并计算功率不平衡量。

3. 雅可比矩阵计算: 根据当前节点电压计算雅可比矩阵。

4. 线性方程组求解: 求解线性方程组 J * Δx = -F，其中 Δx 为电压修正量。 常用的求解方法包括高斯消去法、LU分解法等。

5. 电压更新: 根据电压修正量更新节点电压：x^(k+1) = x^(k) + Δx。

6. 收敛性判断: 判断是否满足收敛准则，例如检查功率不平衡量的最大值是否小于预设的阈值。如果满足收敛准则，则算法结束；否则，返回步骤2，继续迭代。

三、 牛顿-拉夫逊法的改进策略

为了提高牛顿-拉夫逊法的计算效率和可靠性，可以采取一些改进策略：

1. 加速收敛技术: 例如，采用松弛因子调整电压修正量，避免迭代过程出现振荡，提高收敛速度。

2. 稀疏矩阵技术: 利用雅可比矩阵的稀疏性，采用稀疏矩阵存储和求解技术，减少计算量和存储空间。

3. 快速分解算法: 采用快速分解算法（如快速LU分解）来提高雅可比矩阵的求解效率。

4. 分块法: 将大型电力系统分解成若干个子系统分别进行潮流计算，然后协调各个子系统的解，降低计算复杂度。

四、 牛顿-拉夫逊法的应用前景

牛顿-拉夫逊法及其改进算法广泛应用于电力系统分析和控制的各个方面，例如：

1. 电力系统规划: 用于评估电力系统规划方案的运行性能。

2. 电力系统运行: 用于实时监控电力系统状态，预测和预防系统事故。

3. 电力市场: 用于电力市场交易的结算和优化。

4. 微电网控制: 用于协调微电网内分布式电源的运行。

随着电力系统规模的不断扩大和复杂性的不断提高，对潮流计算方法的精度和效率要求也越来越高。 未来，基于牛顿-拉夫逊法的潮流计算方法将会继续发展，并结合人工智能、大数据等技术，进一步提高其计算速度和可靠性，为电力系统安全稳定运行提供更可靠的保障。 例如，结合人工智能技术，可以实现对雅可比矩阵的智能预测和优化，从而进一步加速收敛过程。 此外，探索更先进的数值方法，例如并行计算技术，也可以有效提高大规模电力系统潮流计算的效率。

五、 结论

牛顿-拉夫逊法是一种高效且精确的潮流计算方法，在电力系统分析中扮演着至关重要的角色。 本文对基于牛顿-拉夫逊法解潮流问题的基本原理、算法实现、改进策略以及应用前景进行了全面的探讨。 未来，随着电力系统技术的发展，牛顿-拉夫逊法将会继续得到改进和完善，为电力系统安全稳定运行提供更加强大的技术支持。 进一步的研究可以关注如何结合先进的数值计算方法和人工智能技术，以实现更快速、更精确、更鲁棒的潮流计算。

📣 部分代码

% Edit the above text to modify the response to help main

% Last Modified by GUIDE v2.5 17-Jan-2025 21:43:41

% Begin initialization code - DO NOT EDIT

gui_Singleton = 1;

gui_State = struct('gui_Name',       mfilename, ...

                   'gui_Singleton',  gui_Singleton, ...

                   'gui_OpeningFcn', @main_OpeningFcn, ...

                   'gui_OutputFcn',  @main_OutputFcn, ...

                   'gui_LayoutFcn',  [] , ...

                   'gui_Callback',   []);

if nargin && ischar(varargin{1})

    gui_State.gui_Callback = str2func(varargin{1});

end

if nargout

    [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});

else

    gui_mainfcn(gui_State, varargin{:});

end

% End initialization code - DO NOT EDIT

% --- Executes just before main is made visible.

function main_OpeningFcn(hObject, eventdata, handles, varargin)

% This function has no output args, see OutputFcn.

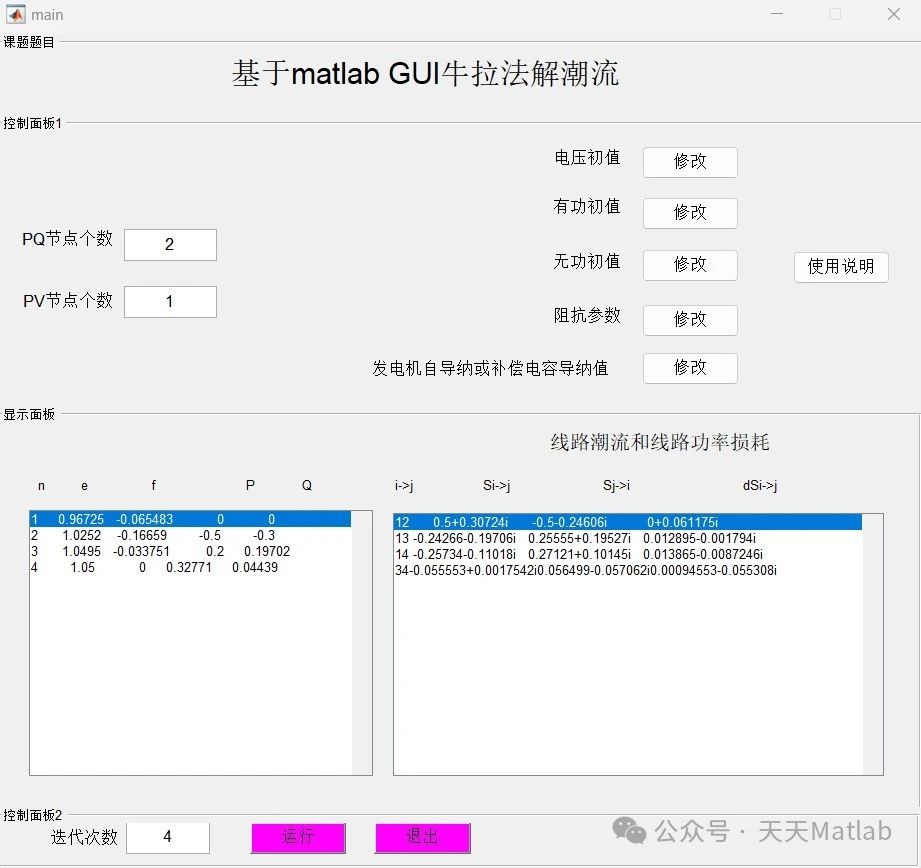

⛳️ 运行结果
