🔥 内容介绍

随着全球能源需求的日益增长和对环境保护意识的不断提升，风力发电作为一种清洁、可再生的能源形式，正受到越来越多的重视。小型风电场因其灵活性高、适应性强，能够分散式地接入电网，在缓解能源供应压力和促进可持续发展方面发挥着重要作用。然而，小型风电场接入电网也带来了一系列的技术挑战，其中，无功功率控制问题尤为突出。针对连接至无限电网的小型风电场，如何有效进行无功功率控制，保障电网安全稳定运行，提升电力系统效率，已成为当前研究的热点和重点。

本文将深入探讨连接至无限电网的小型风电场无功功率控制问题，首先分析无功功率的定义、影响及其在风电场中的产生机制；其次，阐述现有小型风电场无功功率控制策略，并对各种策略的优缺点进行详细的比较分析；最后，展望未来小型风电场无功功率控制技术的发展方向，并提出一些具有可行性的改进建议。

一、无功功率概述及其在风电场中的产生机制

无功功率是电力系统中除有功功率之外的一种重要的能量形式。它主要用于建立和维持电力设备中的交变磁场或电场，本身并不消耗能量，但却是电力系统正常运行不可或缺的组成部分。从物理本质上讲，无功功率是电压与电流之间相位差的直接体现。当电压和电流的相位不同步时，就会产生无功功率。

无功功率对电力系统的影响是多方面的，主要体现在以下几个方面：

电压稳定：
电网电压水平与无功功率的平衡密切相关。无功功率不足会导致电压下降，严重时可能引发电压崩溃；而无功功率过剩则会导致电压升高，影响设备的绝缘性能。
线路损耗：
无功功率在电力线路中传输会增加电流，从而导致线路损耗增加，降低电网的输电效率。
设备容量利用率：
电力设备的容量是有限的，一部分容量被用于传输无功功率，就会降低设备的有功功率传输能力，影响设备的利用率。

在小型风电场中，无功功率的产生机制主要来源于以下几个方面：

异步发电机：

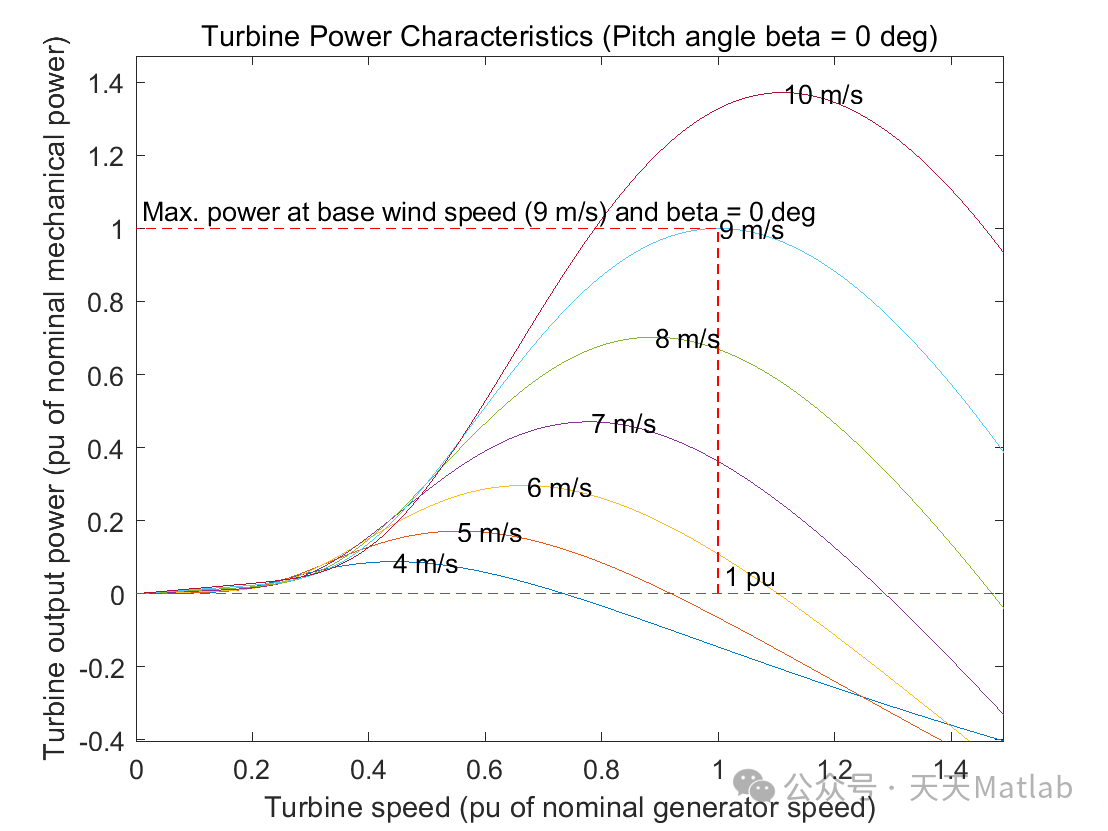

大部分小型风电场采用感应式异步发电机。异步发电机需要从电网吸收无功功率来建立磁场，维持正常运行。吸收的无功功率与风机的运行状态（风速、转速等）密切相关。
电力电子变换器：
为了将风机产生的交流电转换为符合电网要求的电压和频率，通常需要使用电力电子变换器。这些变换器本身也会产生或消耗无功功率，具体取决于变换器的拓扑结构和控制方式。
输电线路和变压器：
连接风电场与电网的输电线路和变压器也会产生或消耗无功功率，尤其是在长距离输电线路中，容性无功功率的影响更加显著。

二、小型风电场无功功率控制策略

针对小型风电场无功功率控制问题，目前已提出多种控制策略，主要可以分为以下几类：

基于感应发电机自身特性的无功功率控制：
- 并联电容器补偿：
  这是最简单、最常用的无功功率补偿方法。通过在感应发电机的定子侧并联电容器，提供一部分无功功率，以减少从电网吸收的无功功率。这种方法的优点是成本低、易于实现，但缺点是补偿量是固定的，无法根据风机运行状态进行动态调节。
- STATCOM (静止同步补偿器)：
  STATCOM是一种基于电力电子变换器的动态无功功率补偿装置。它可以根据电网电压和无功功率需求，动态地发出或吸收无功功率，从而稳定电网电压，提高电网的功率因数。STATCOM的优点是响应速度快、补偿范围广，但缺点是成本较高，控制复杂。
- SVG (静止无功发生器)：
  SVG的原理与STATCOM类似，也是一种基于电力电子变换器的动态无功功率补偿装置。与STATCOM相比，SVG通常采用模块化设计，具有更高的可靠性和灵活性。
基于变流器控制的无功功率控制：
- 双馈式风力发电机 (DFIG)：
  DFIG采用绕线式异步发电机，其转子侧通过变流器与电网相连。通过控制转子侧变流器的电流，可以独立地控制有功功率和无功功率的输出。DFIG具有较高的效率和灵活性，是大型风电场中常用的发电机类型。虽然在小型风电场应用较少，但其控制策略可借鉴。
- 全功率变流器风力发电机 (FSIG)：
  FSIG采用永磁同步发电机或感应发电机，通过全功率变流器与电网相连。由于变流器负责所有功率的转换，因此可以完全控制有功功率和无功功率的输出。FSIG的优点是灵活性高、易于实现电网支撑，但缺点是成本较高，效率相对较低。
