【SLAM】基于扩展卡尔曼滤波器实现方位、范围和磁罗盘传感器输入目标滤波跟踪附matlab代码

matlab科研社

于 2025-04-23 17:32:24 发布

阅读量620

点赞数 7

文章标签： matlab 开发语言

本文链接：https://blog.csdn.net/Matlab_dashi/article/details/147459489

版权

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在自主导航、机器人学和目标跟踪等领域，精确的目标状态估计至关重要。然而，传感器数据的噪声和不确定性常常限制了直接测量结果的可用性。扩展卡尔曼滤波器（Extended Kalman Filter, EKF）作为一种强大的非线性系统状态估计算法，能够有效融合来自不同传感器的带有噪声和不确定性的数据，实现对目标状态的精确估计和预测。本文深入探讨了基于扩展卡尔曼滤波器，利用方位（Bearing）、范围（Range）和磁罗盘（Magnetic Compass）这三种异构传感器输入，实现目标滤波跟踪的原理、算法流程、关键实现细节以及潜在的应用价值。通过对系统模型的建立、状态预测与更新方程的推导、协方差矩阵的处理以及非线性函数雅可比矩阵的计算进行详细阐述，展示了如何构建一个鲁棒可靠的目标跟踪系统。

引言

目标跟踪是许多现代技术的核心组成部分，例如无人驾驶汽车的障碍物规避、无人机的侦察与监控、工业机器人的精确操作以及军事领域的态势感知。理想情况下，我们可以通过直接测量获取目标的精确位置和速度等状态信息。然而，实际应用中，传感器数据往往受到各种噪声和环境因素的干扰，导致测量结果不准确。例如，雷达和声纳系统提供的方位和范围信息可能受到杂波和多径效应的影响；磁罗盘提供的航向信息可能受到局部磁场干扰。因此，需要一种有效的滤波算法来处理这些带有噪声和不确定性的传感器数据，从而获得对目标状态的更准确、更平滑的估计。

卡尔曼滤波器（Kalman Filter, KF）是处理线性高斯系统状态估计的经典算法，具有最优估计的性质。然而，现实世界中的目标跟踪问题通常涉及非线性运动模型和非线性观测模型。扩展卡尔曼滤波器是卡尔曼滤波器的非线性推广，它通过在工作点处对非线性函数进行一阶泰勒级数展开进行线性化处理，从而将非线性问题转化为近似的线性问题，并应用卡尔曼滤波的思想进行状态估计。EKF的优点在于能够处理非线性系统，并且计算复杂度相对较低，适用于实时应用。

本文将重点研究如何利用EKF融合方位、范围和磁罗盘这三种异构传感器数据，实现对移动目标的滤波跟踪。方位传感器（如声纳、雷达、光学传感器）提供目标相对于传感器或平台的方向信息；范围传感器（如激光雷达、超声波传感器）提供目标与传感器之间的距离信息；磁罗盘提供平台或传感器的航向信息。这些传感器提供的测量信息互补且独立，通过EKF的融合，可以显著提高目标状态估计的精度和鲁棒性，尤其是在单一传感器信息不足或存在较大噪声的情况下。

系统建模

要应用EKF进行目标跟踪，首先需要建立目标的状态空间模型和观测模型。

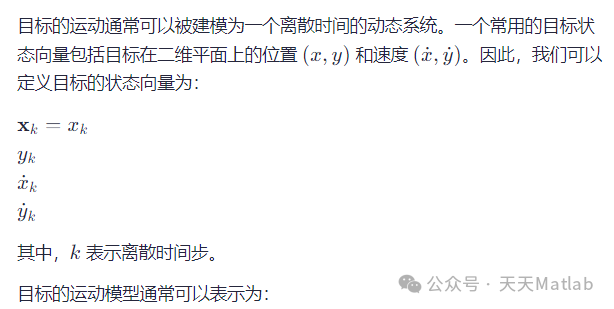

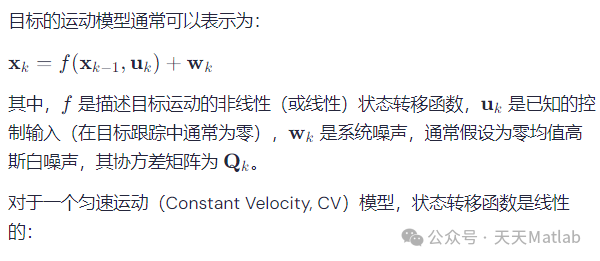

2.1 状态空间模型

对于更复杂的运动模型，如匀加速模型（Constant Acceleration, CA）或转弯模型（Constant Turn Rate and Velocity, CTRV），状态转移函数是非线性的。然而，对于本文主要关注的传感器输入，即使目标运动模型是线性的，观测模型通常是非线性的。

2.2 观测模型

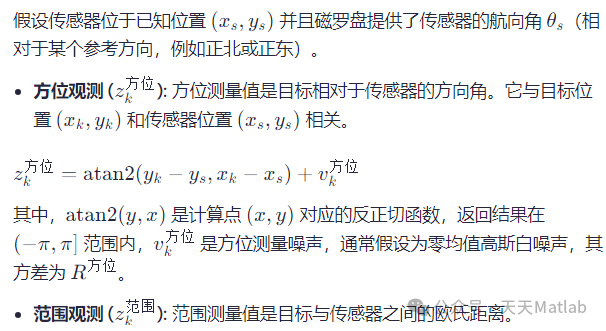

观测模型描述了传感器测量值与目标状态之间的关系。对于方位、范围和磁罗盘传感器，观测模型是非线性的。

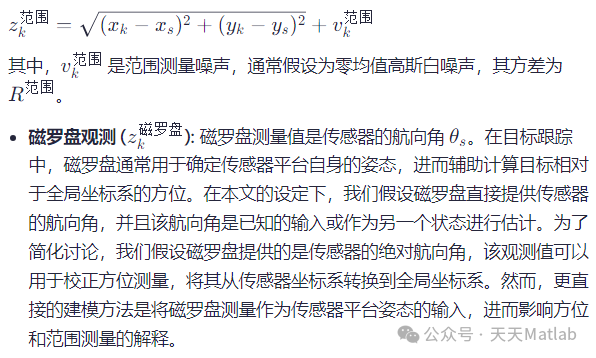

目标跟踪中，磁罗盘通常用于确定传感器平台自身的姿态，进而辅助计算目标相对于全局坐标系的方位。在本文的设定下，我们假设磁罗盘直接提供传感器的航向角，并且该航向角是已知的输入或作为另一个状态进行估计。为了简化讨论，我们假设磁罗盘提供的是传感器的绝对航向角，该观测值可以用于校正方位测量，将其从传感器坐标系转换到全局坐标系。然而，更直接的建模方法是将磁罗盘测量作为传感器平台姿态的输入，进而影响方位和范围测量的解释。
