近年来，复杂系统科学的发展推动了对多变量时间序列非线性分析的需求日益增长。传统的线性方法往往无法捕捉复杂系统中的非线性动态特征，因此，非线性分析方法应运而生。在众多非线性分析方法中，基于有序模式（Ordinal Pattern）的度量因其概念简洁、计算效率高、对噪声鲁棒性强等优点，在多变量时间序列的分析中得到了广泛应用。本文将深入探讨基于有序模式的度量在多变量时间序列非线性分析中的应用，包括其基本原理、常用度量以及在实际应用中的优势和挑战。

一、有序模式理论基础

有序模式分析方法的核心思想是忽略时间序列的具体数值，而关注其局部结构中数据点的排序关系。对于一个长度为 d 的时间序列段 {x(t), x(t+τ), ..., x(t+(d-1)τ)}，其中 τ 为时间延迟，我们可以根据数值大小将其映射到一个唯一的排序模式 πi。例如，当 d = 3 时，如果 x(t) < x(t+τ) < x(t+2τ)，则对应的有序模式为 π1 = [1, 2, 3]。对于一个长度为 d 的序列段，共有 d! 种可能的排序模式。

基于有序模式的分析方法依赖于对所有可能的排序模式进行统计分析。通过统计每个排序模式 πi 在整个时间序列中出现的频率 p(πi)，我们可以得到一个排序模式分布，该分布反映了时间序列的动力学特征。不同的时间序列会呈现出不同的排序模式分布，这为我们区分和分析不同的时间序列提供了基础。

二、基于有序模式的常用度量

基于排序模式分布，我们可以构建一系列度量来量化时间序列的非线性特征。以下是一些常用的基于有序模式的度量：

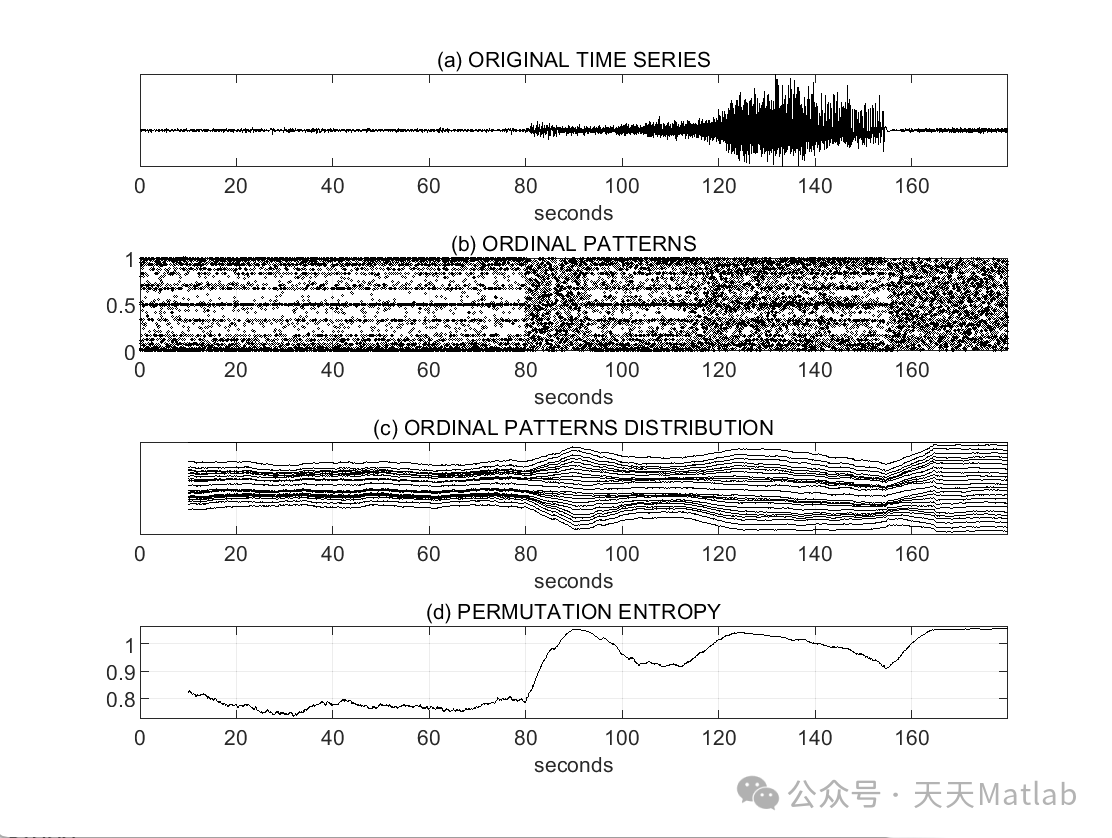

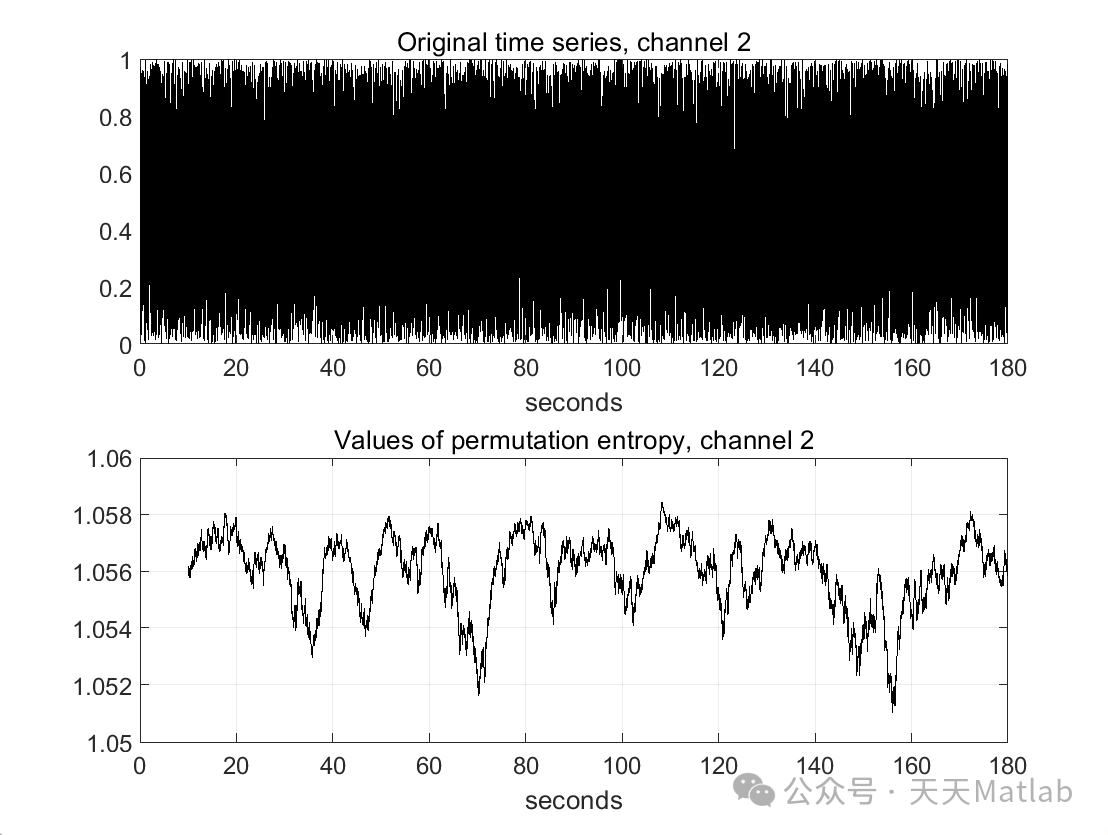

排序模式熵 (Permutation Entropy, PE)：排序模式熵是基于排序模式分布的信息熵，定义为：

PE = - Σ p(πi) log p(πi)

其中 Σ 表示对所有可能的排序模式 πi 进行求和。排序模式熵反映了时间序列的复杂程度，其值越大，说明时间序列的随机性越高，复杂性越大。对于完全规则的序列，其排序模式熵为 0；对于完全随机的序列，其排序模式熵达到最大值 log(d!)。

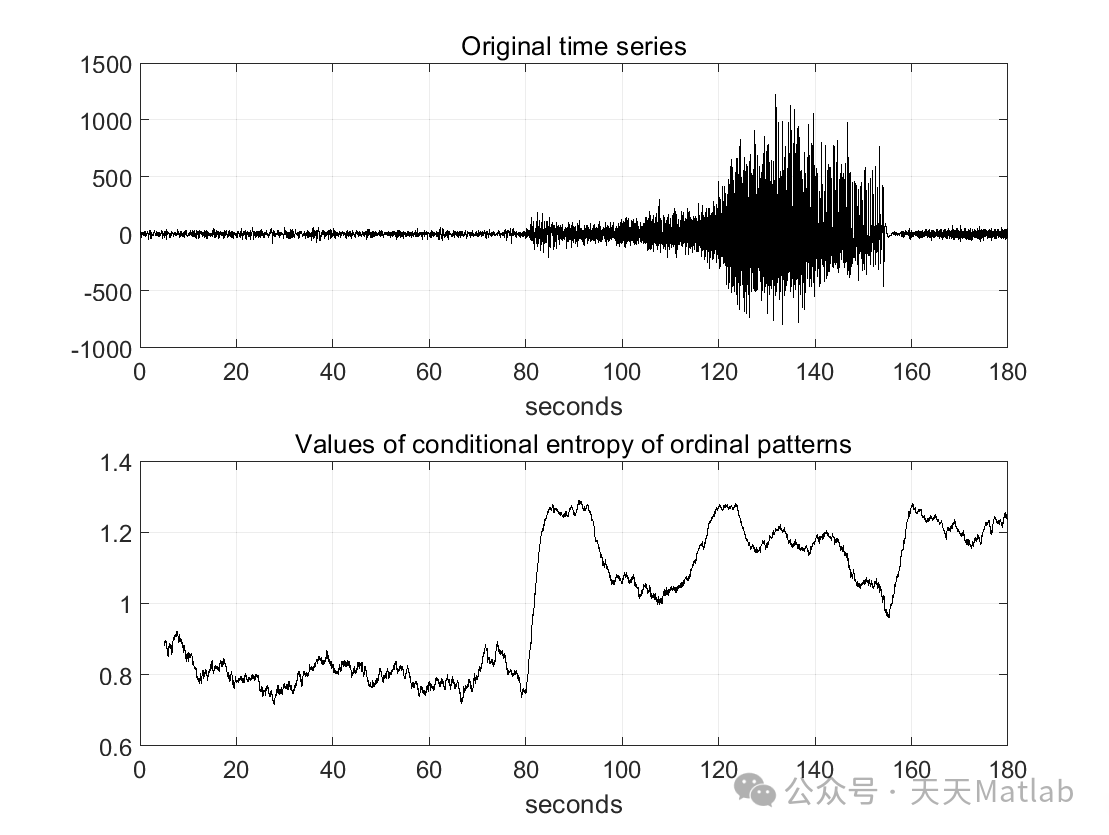

条件熵 (Conditional Entropy, CE)：条件熵用于衡量在已知某个排序模式 πi 的条件下，下一个排序模式 πj 出现的条件概率分布的不确定性。定义为：

CE = - Σ p(πi, πj) log p(πj | πi)

其中 p(πi, πj) 表示 πi 和 πj 连续出现的联合概率，p(πj | πi) 表示在 πi 出现的条件下，πj 出现的条件概率。条件熵可以揭示时间序列中不同排序模式之间的依赖关系。
复杂度-熵因果平面 (Complexity-Entropy Causality Plane, CECP)：CECP 是一种可视化的分析方法，它将每个时间序列映射到二维平面上，其横坐标为复杂度度量（例如，复杂度C0），纵坐标为排序模式熵（PE）。复杂度C0 用于衡量时间序列的规则性，其值越接近0，说明序列越规则；其值越接近1，说明序列越随机。在 CECP 平面上，不同的区域对应于不同的动态模式，例如，规则区域、混沌区域和随机区域。通过分析时间序列在 CECP 平面上的位置，我们可以对时间序列的动力学特性进行分类和识别。
多尺度排序模式熵 (Multiscale Permutation Entropy, MSPE)：传统的排序模式熵只考虑了单一时间尺度下的排序模式分布，而 MSPE 则通过对时间序列进行粗粒化处理，在不同的时间尺度下计算排序模式熵。MSPE 可以揭示时间序列在不同尺度上的复杂性，对于分析具有多尺度结构的复杂系统非常有用。

三、有序模式度量在多变量时间序列分析中的应用

在多变量时间序列分析中，我们可以将基于有序模式的度量扩展到多个变量，从而分析变量之间的相互作用和同步关系。以下是一些常用的方法：

联合排序模式熵 (Joint Permutation Entropy, JPE)：JPE 将多个时间序列看作一个整体，对它们的联合排序模式进行分析。例如，对于两个时间序列 x(t) 和 y(t)，我们可以根据它们的数值大小，构建一个二维的排序模式。通过计算联合排序模式的熵，我们可以衡量两个时间序列的联合复杂性。
条件传递熵 (Conditional Transfer Entropy, CTE)：CTE 用于衡量一个时间序列对另一个时间序列的信息传递量，同时考虑到其他变量的影响。CTE 基于条件概率分布，可以更准确地揭示时间序列之间的因果关系，避免虚假相关。
互相关分析 (Cross-correlation Analysis)：虽然互相关分析不是基于有序模式的直接度量，但可以与有序模式分析相结合。通过计算不同变量之间的互相关系数，我们可以了解它们之间的线性相关程度。结合有序模式分析，我们可以更全面地了解变量之间的线性和非线性关系。

四、有序模式度量在实际应用中的优势和挑战

基于有序模式的度量在多变量时间序列分析中具有以下优势：

概念简洁，易于理解
：有序模式分析方法的核心思想是关注数据的排序关系，而不是具体数值，这使得其概念简洁明了，易于理解。
计算效率高
：与一些复杂的非线性分析方法相比，基于有序模式的度量的计算效率相对较高，适用于处理大规模的时间序列数据。
对噪声鲁棒性强
：由于有序模式分析方法忽略了数据的具体数值，因此对噪声具有较强的鲁棒性。即使时间序列中存在噪声，排序模式的分布也不会发生太大变化。
能够捕捉非线性动态特征
：有序模式分析方法可以捕捉时间序列中的非线性动态特征，例如混沌、自组织等，这些特征往往无法通过线性方法进行分析。

然而，基于有序模式的度量也存在一些挑战：

参数选择
：有序模式分析方法需要选择嵌入维数 d 和时间延迟 τ 这两个参数。参数的选择会影响分析结果，需要根据具体问题进行调整。常用的方法包括基于互信息或者延迟互信息的选择方法。
对序列长度的依赖性
：对于短时间序列，排序模式的统计分布可能不准确，导致分析结果出现偏差。因此，需要保证时间序列的长度足够长，以获得可靠的统计结果。

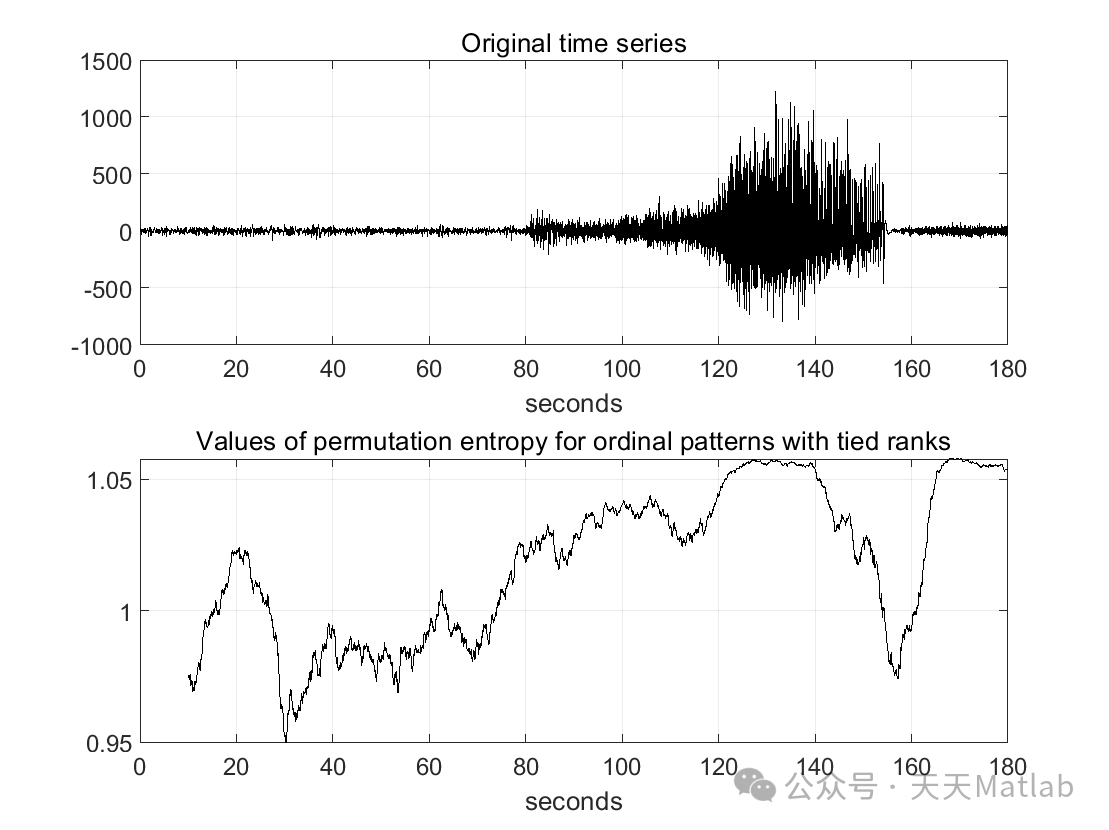

难以处理具有重复值的序列
：当时间序列中存在重复值时，排序模式的定义可能会出现问题。常用的解决方法包括添加微小的随机扰动或者忽略重复值。

五、结论与展望

基于有序模式的度量为多变量时间序列的非线性分析提供了一种有效且实用的工具。通过关注时间序列的局部结构，我们可以捕捉到隐藏在数据中的非线性动态特征，并分析变量之间的相互作用和同步关系。虽然基于有序模式的度量也存在一些挑战，但随着研究的不断深入，这些问题将逐步得到解决。未来，基于有序模式的度量将在更广泛的领域得到应用，例如，生物信号处理、金融市场分析、环境监测等。随着计算能力的提升和算法的优化，我们可以期待基于有序模式的度量在多变量时间序列非线性分析中发挥更大的作用。此外，结合机器学习和深度学习等技术，可以进一步提升基于有序模式的度量在复杂系统建模和预测方面的能力。例如，可以使用有序模式熵作为特征，训练分类器或者回归模型，用于识别不同的动态模式或者预测未来的时间序列。总而言之，基于有序模式的度量在多变量时间序列非线性分析中具有重要的研究价值和应用前景。
