嘉立创EDA如何设置自动添加泪滴

yxslo

已于 2025-03-14 11:29:36 修改

阅读量867

点赞数 3

分类专栏：嘉立创EDA 文章标签：嘉立创EDA pcb工艺硬件

于 2025-03-14 11:21:29 首次发布

本文链接：https://blog.csdn.net/yxslo/article/details/146252826

版权

嘉立创EDA 专栏收录该内容

2 篇文章

订阅专栏

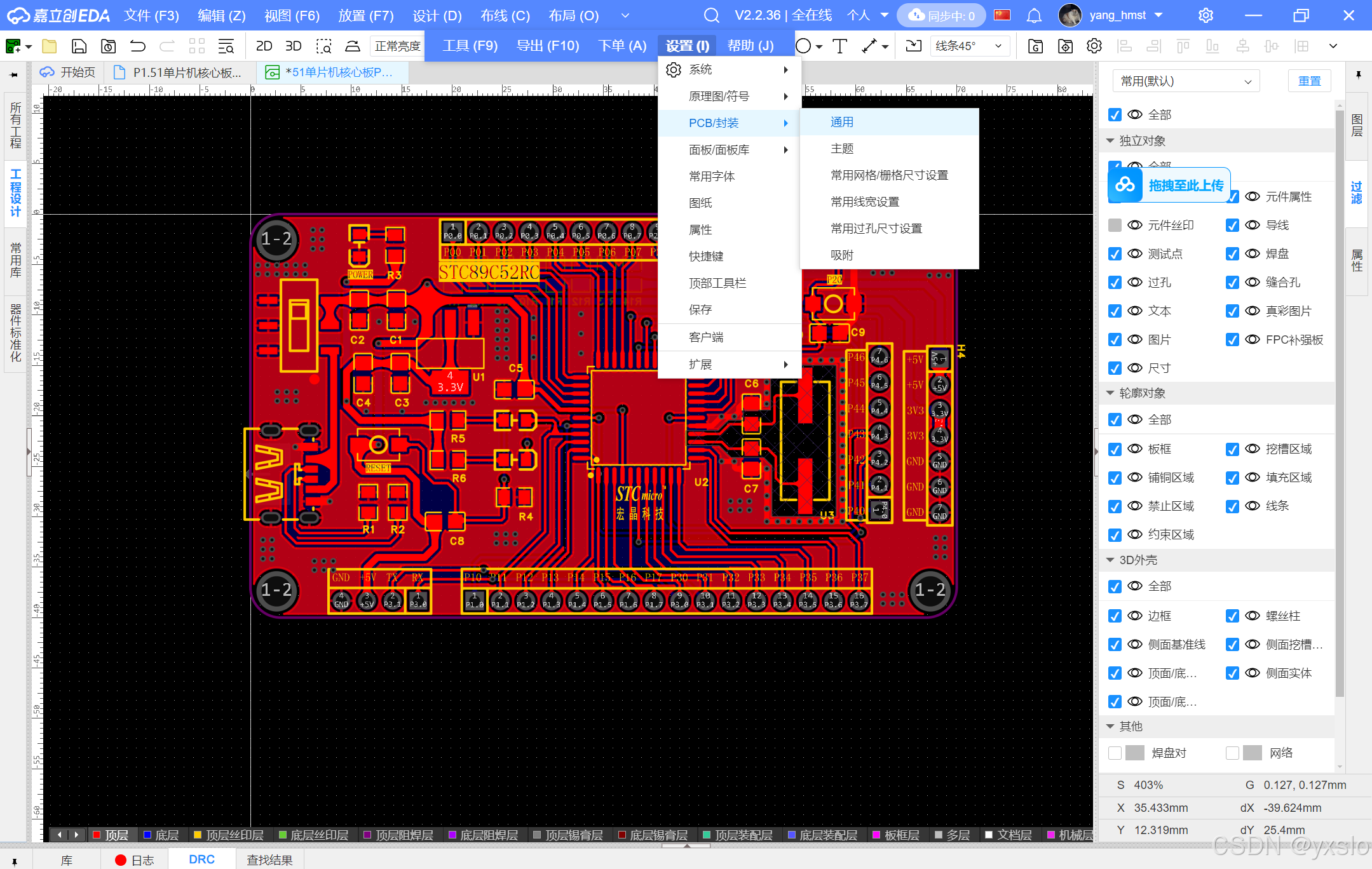

上方菜单栏——设置——PCB封装——通用

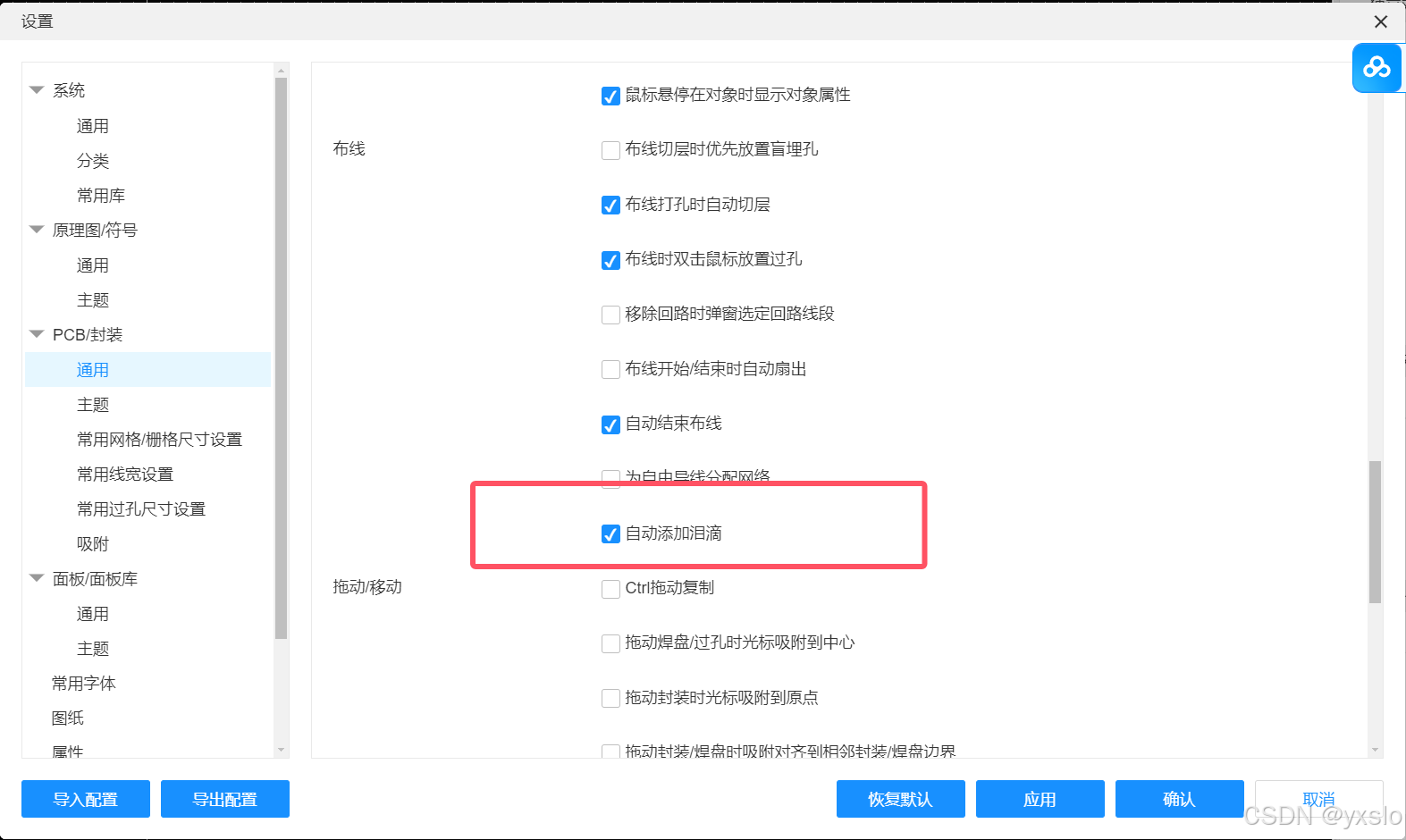

通用里面往下翻，找到自动添加泪滴就行
