基于vivado 2018.3的FPGA设计流程

已于 2025-04-25 00:45:59 修改
阅读量130 收藏
点赞数 2
文章标签： fpga开发
于 2025-04-24 22:10:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Miraitowaxiahuax/article/details/147492914
版权

 1：创建工程

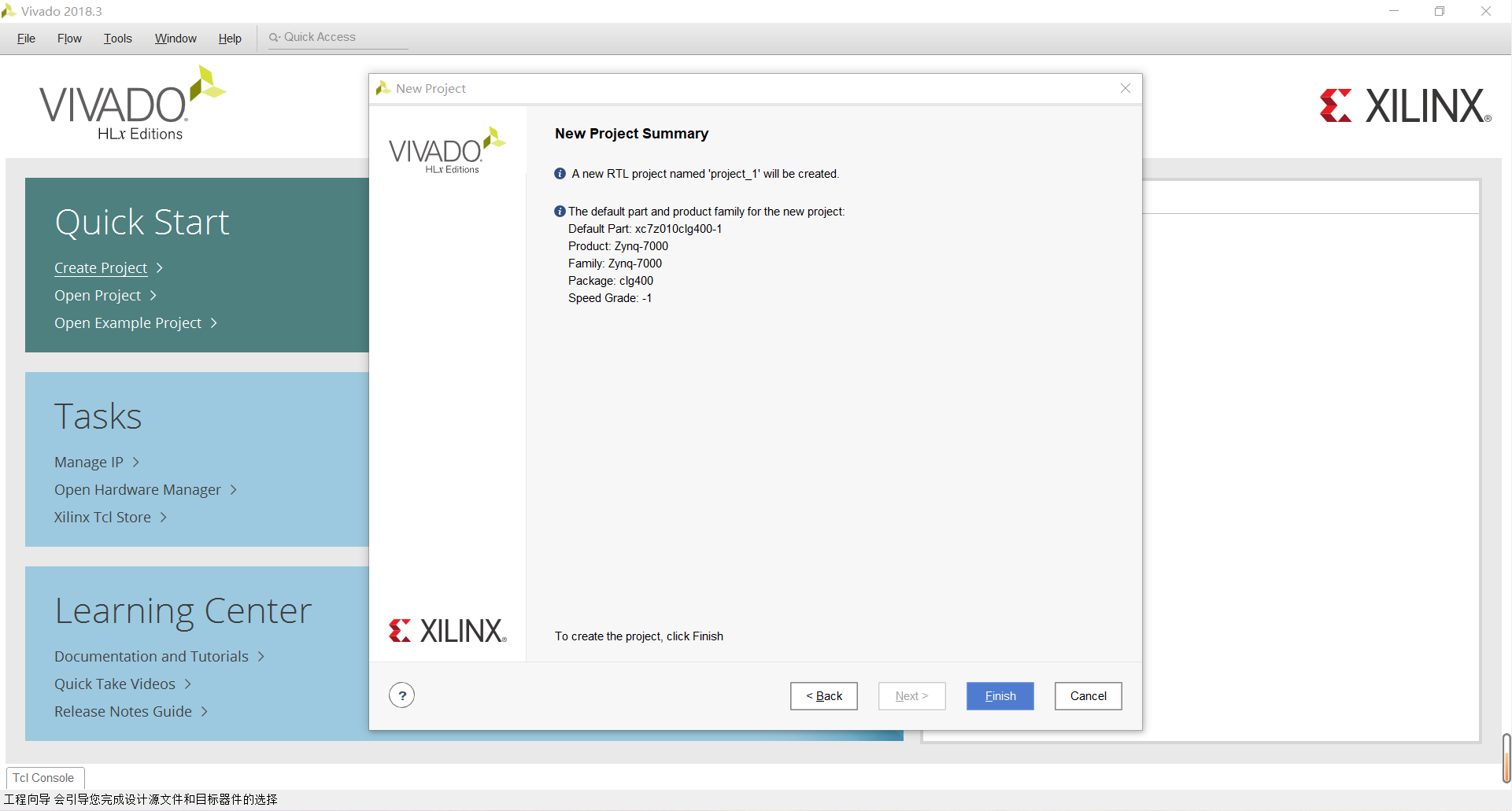

打开vivado软件，点击creat prj

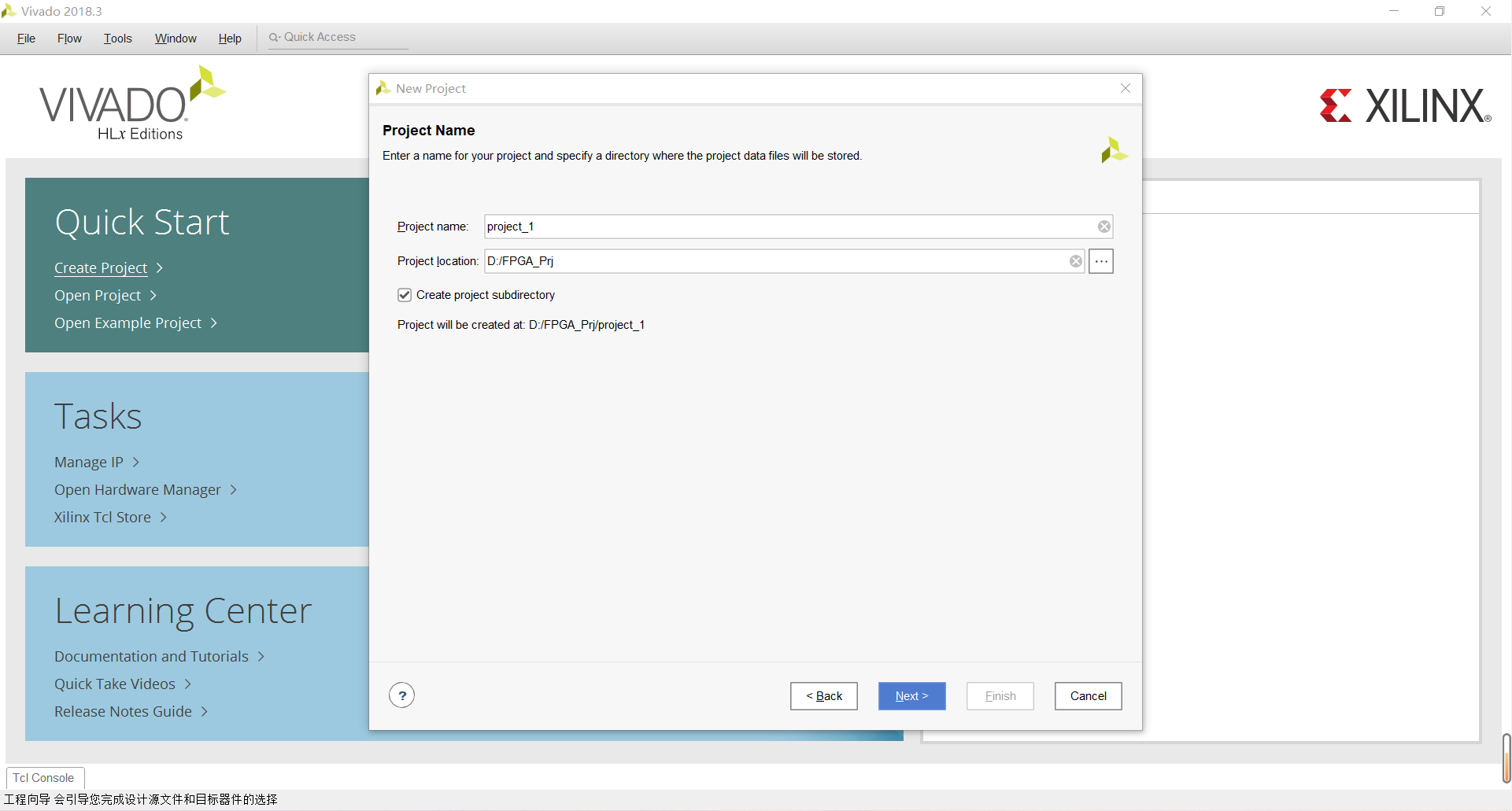

点击next，进入创建工程并输入文件名称。文件名称不能含有中文字符等

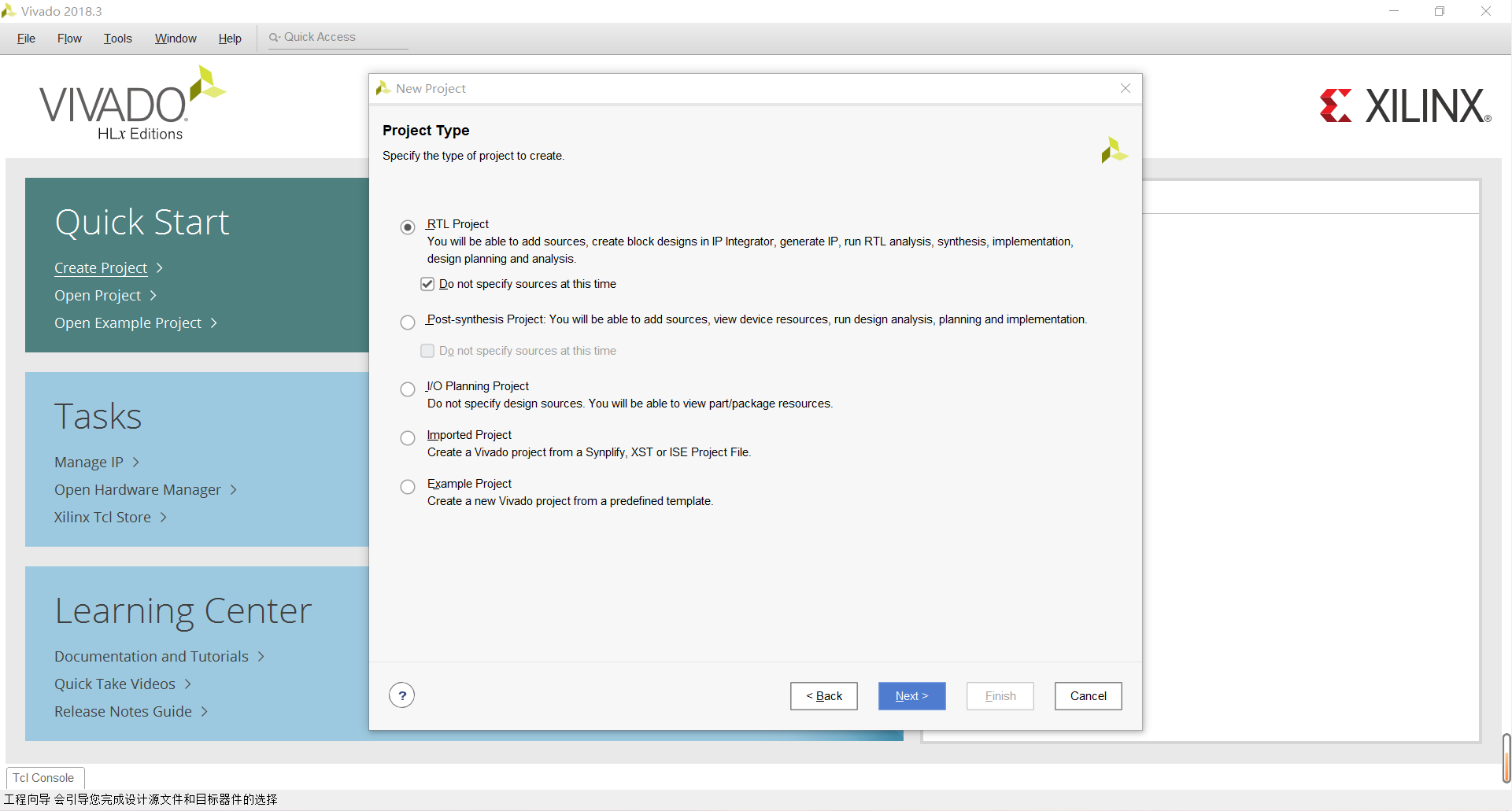

选择创建RTL project

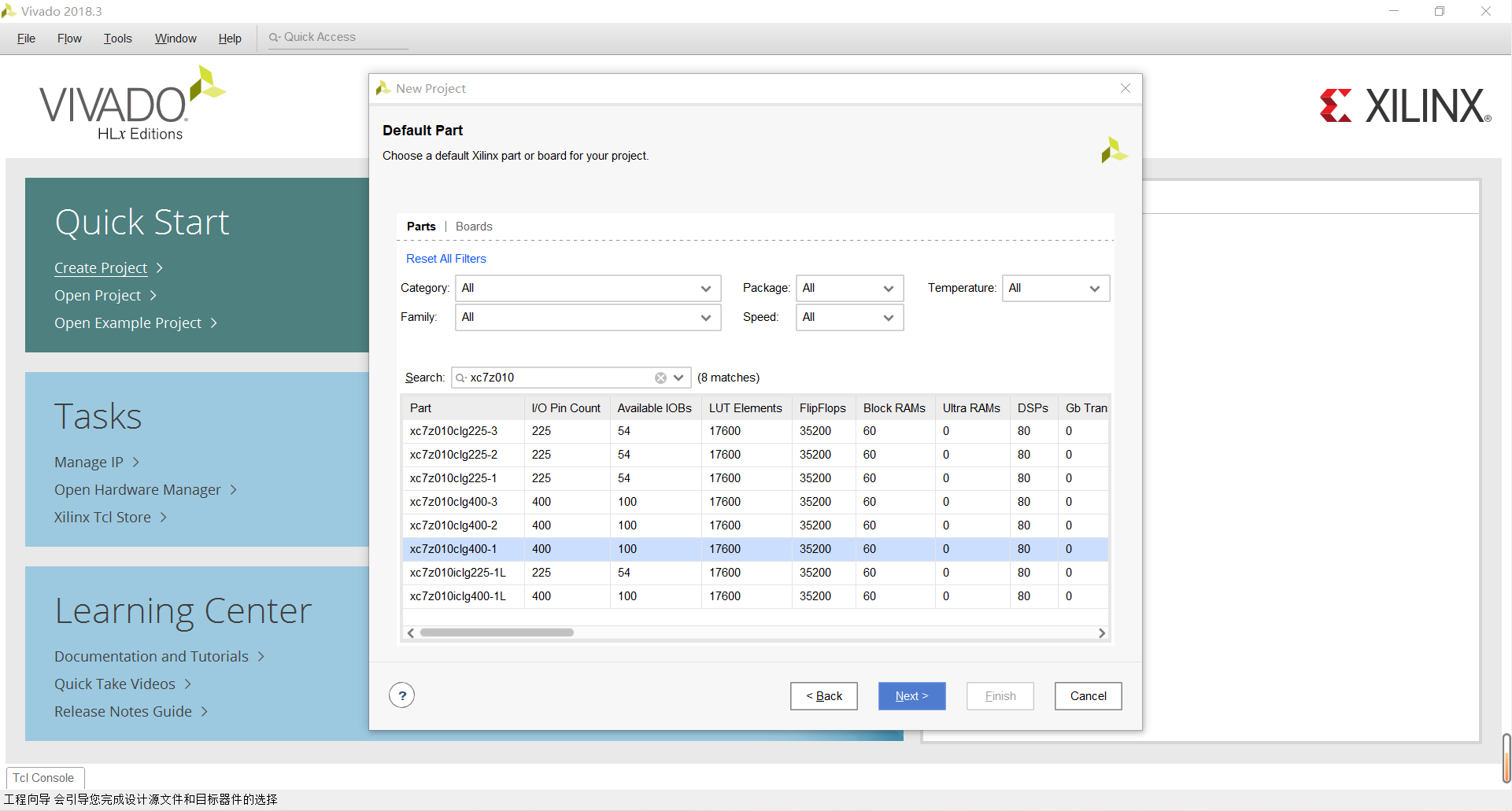

进入器件选择

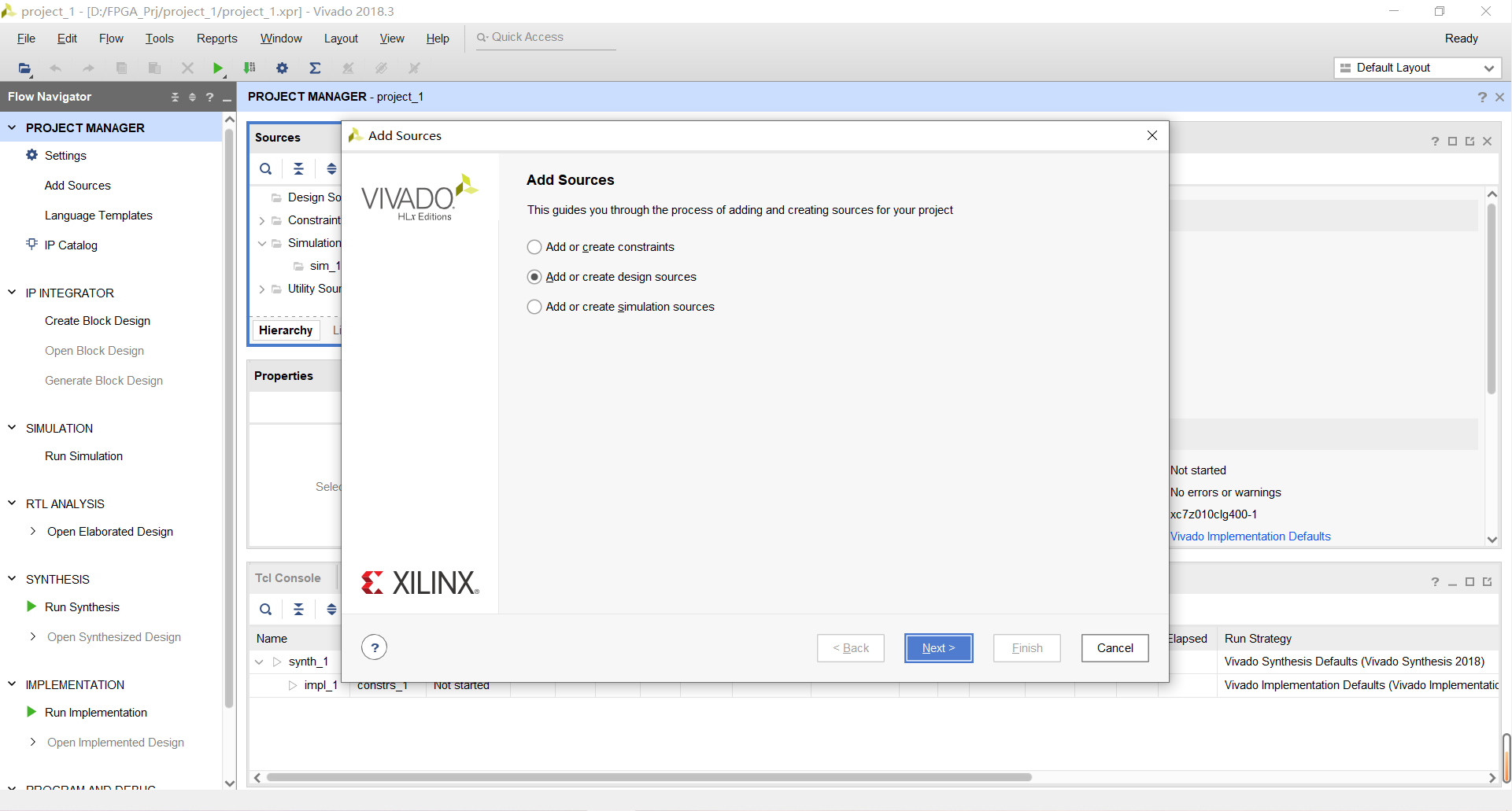

2：添加设计文件

        如图选择

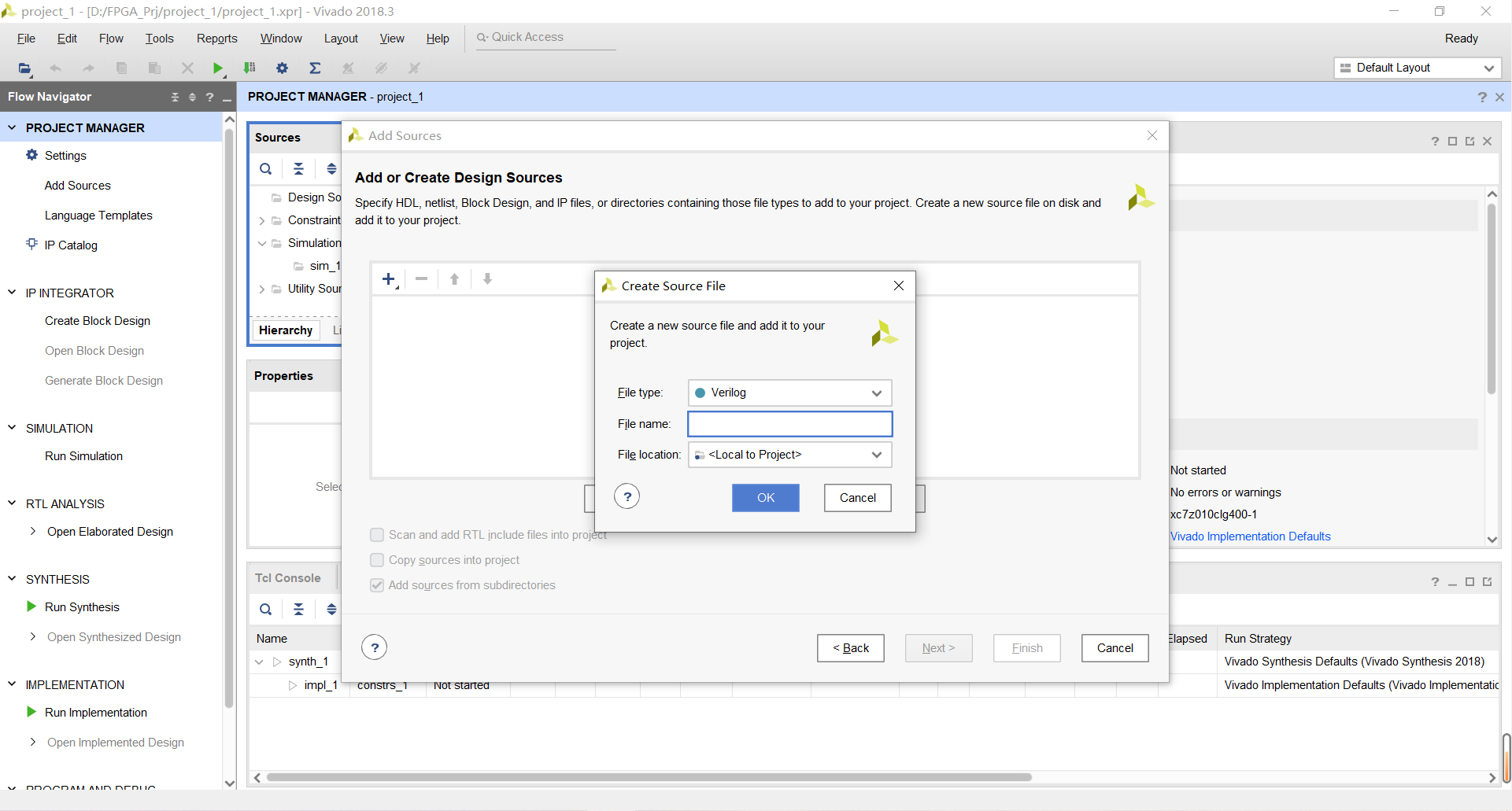

输入文件名称

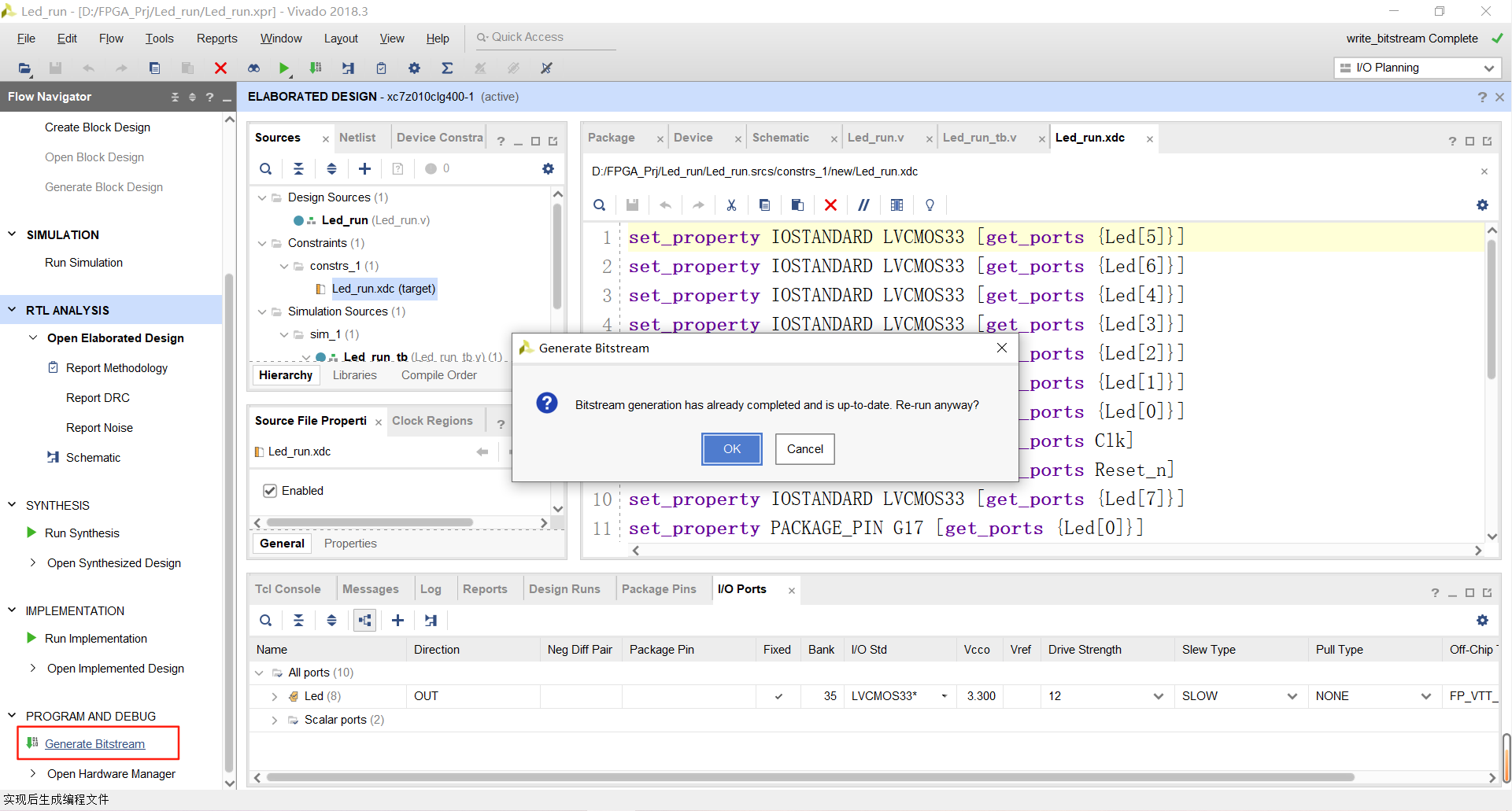

3：编译

4：编写测试文件

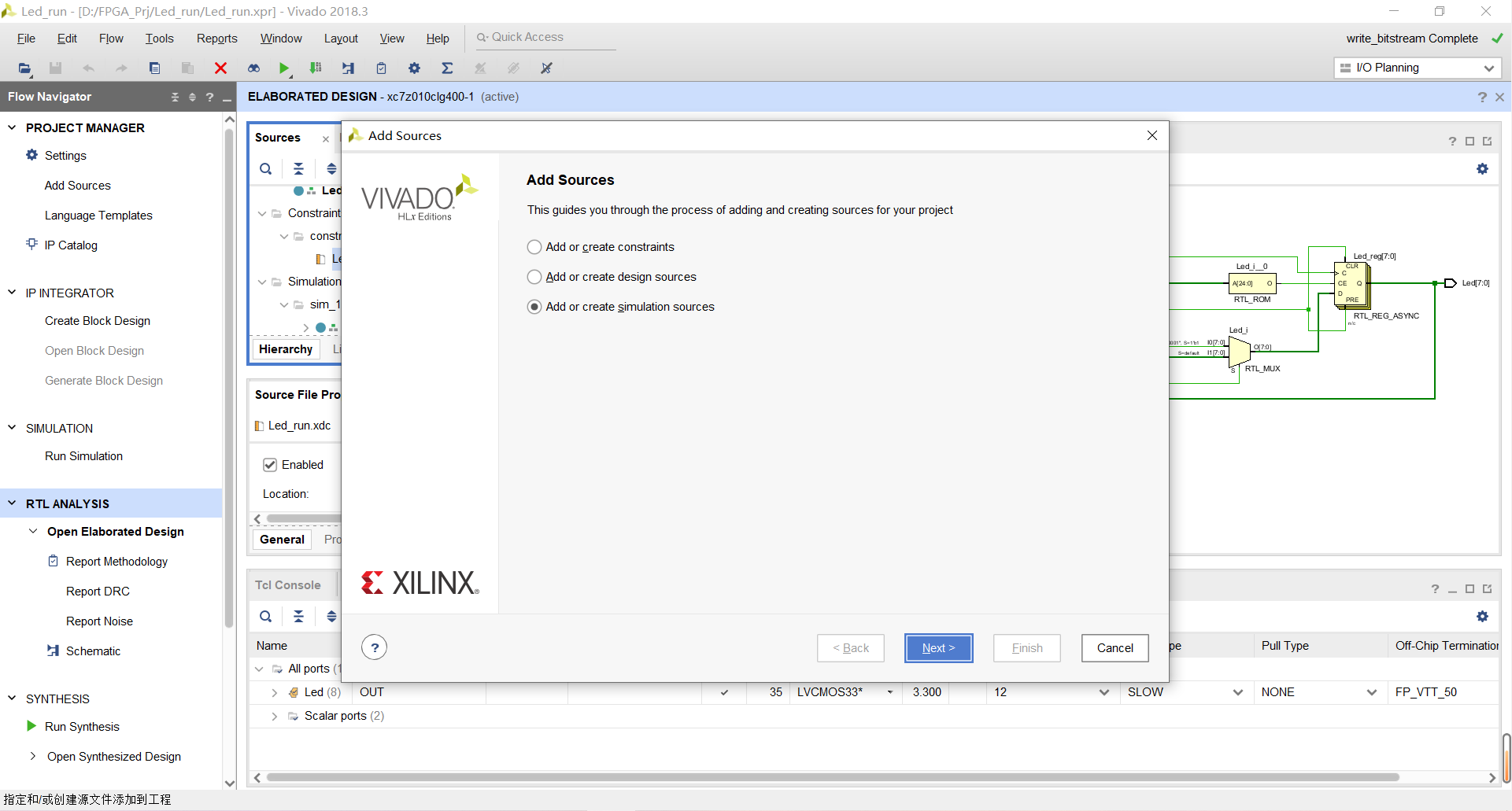

点击next 写入testbench文件名称

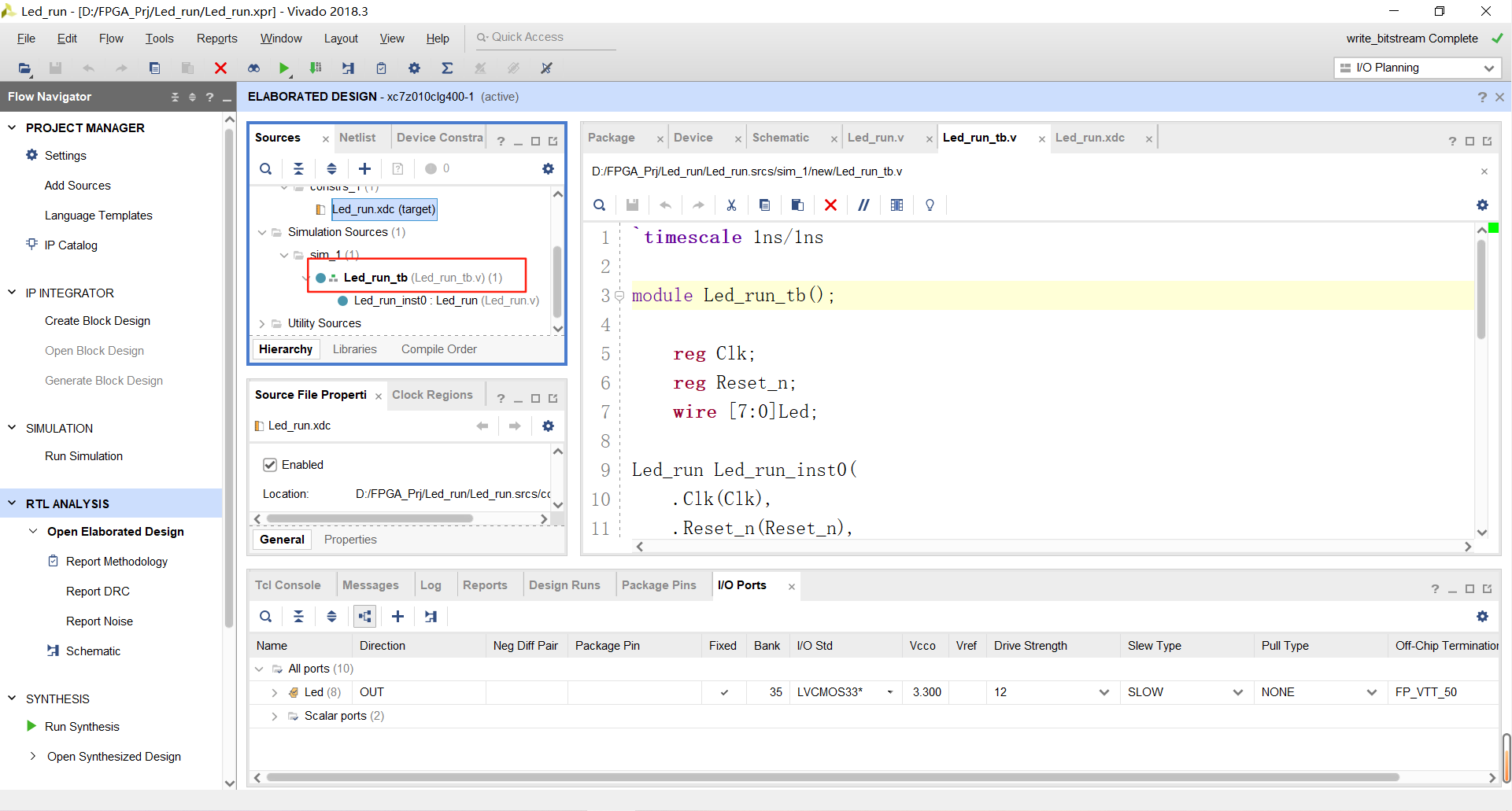

写好testbench代码，将testbench文件设为顶层文件

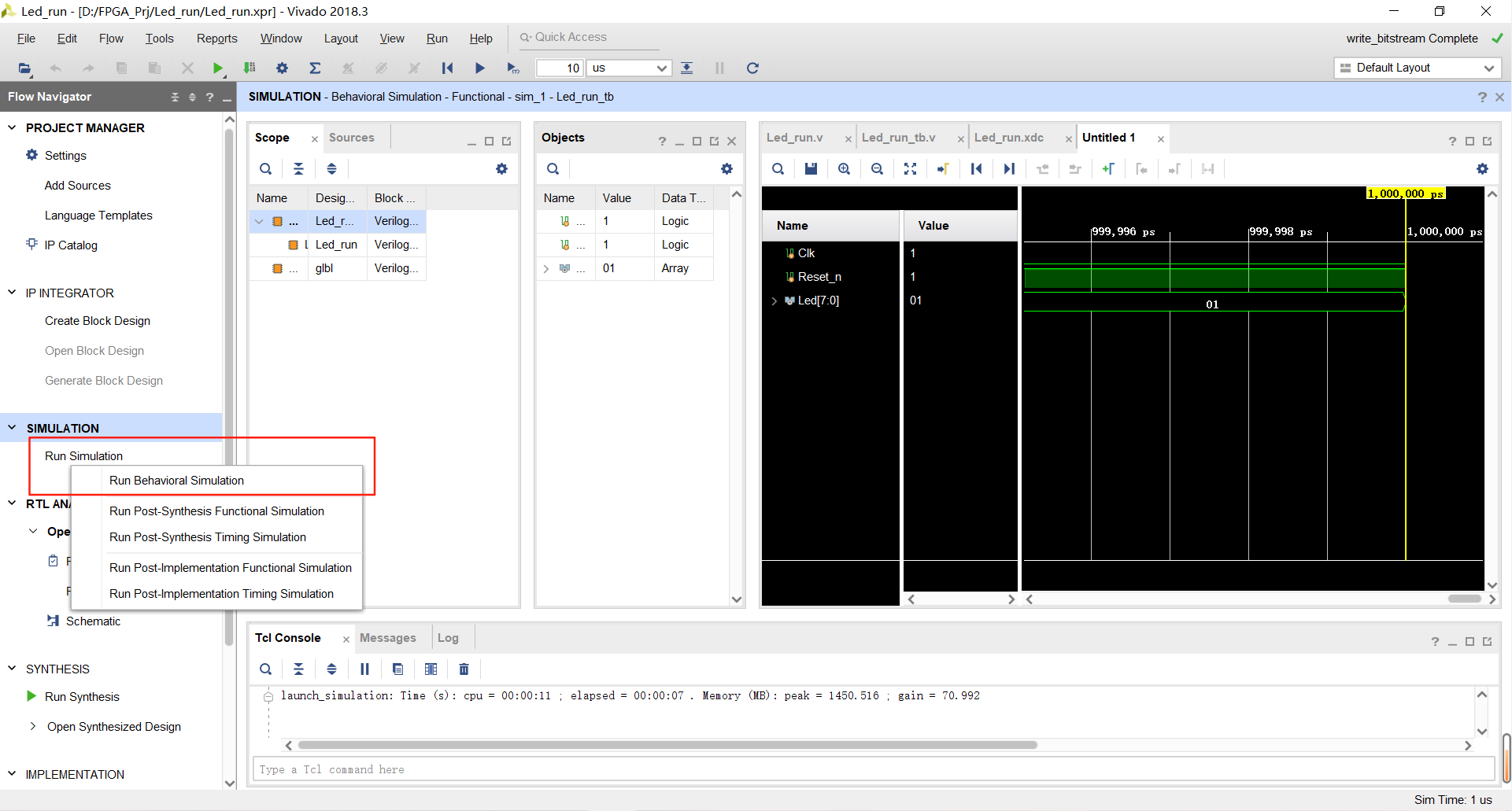

进行仿真

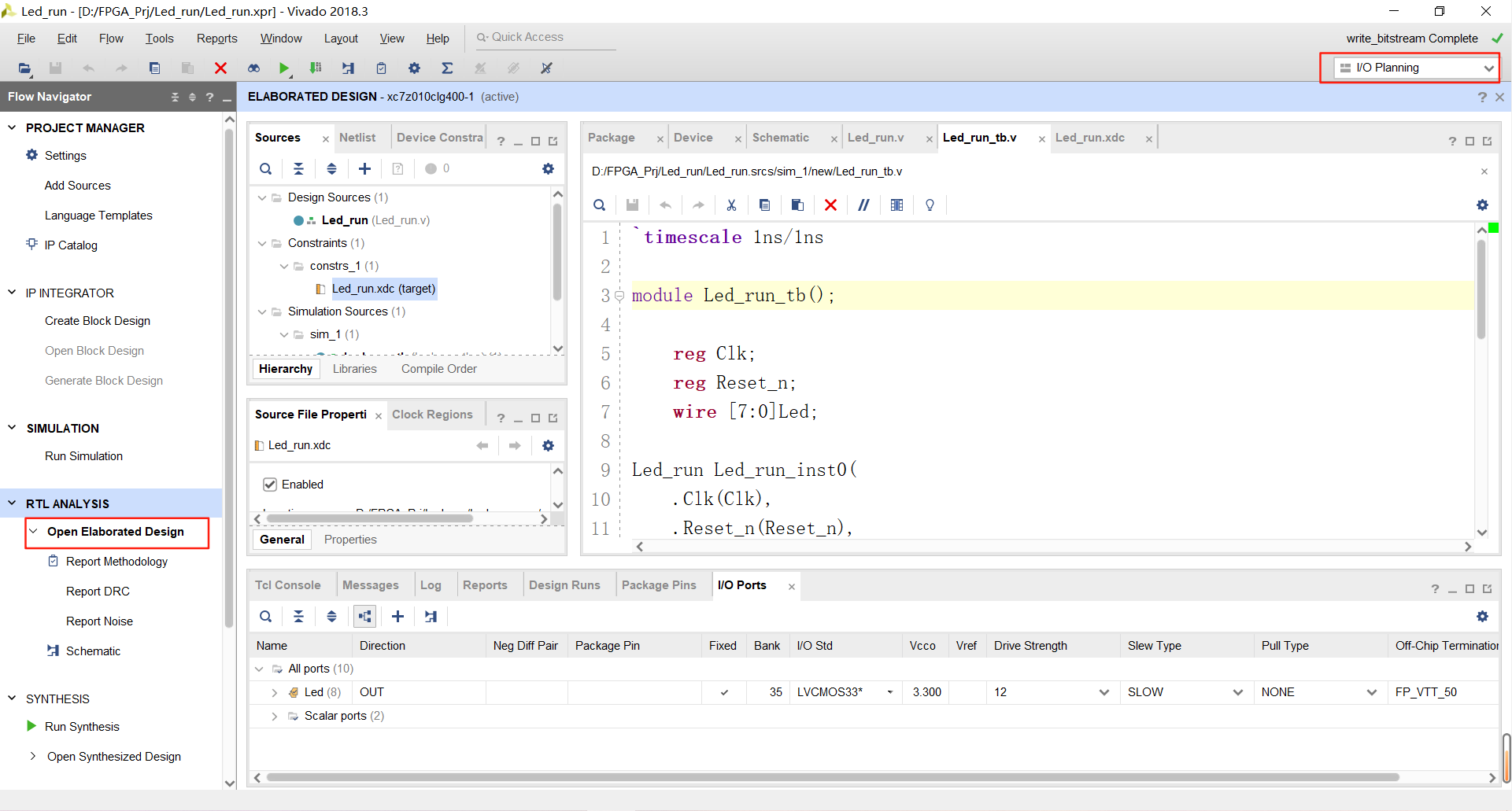

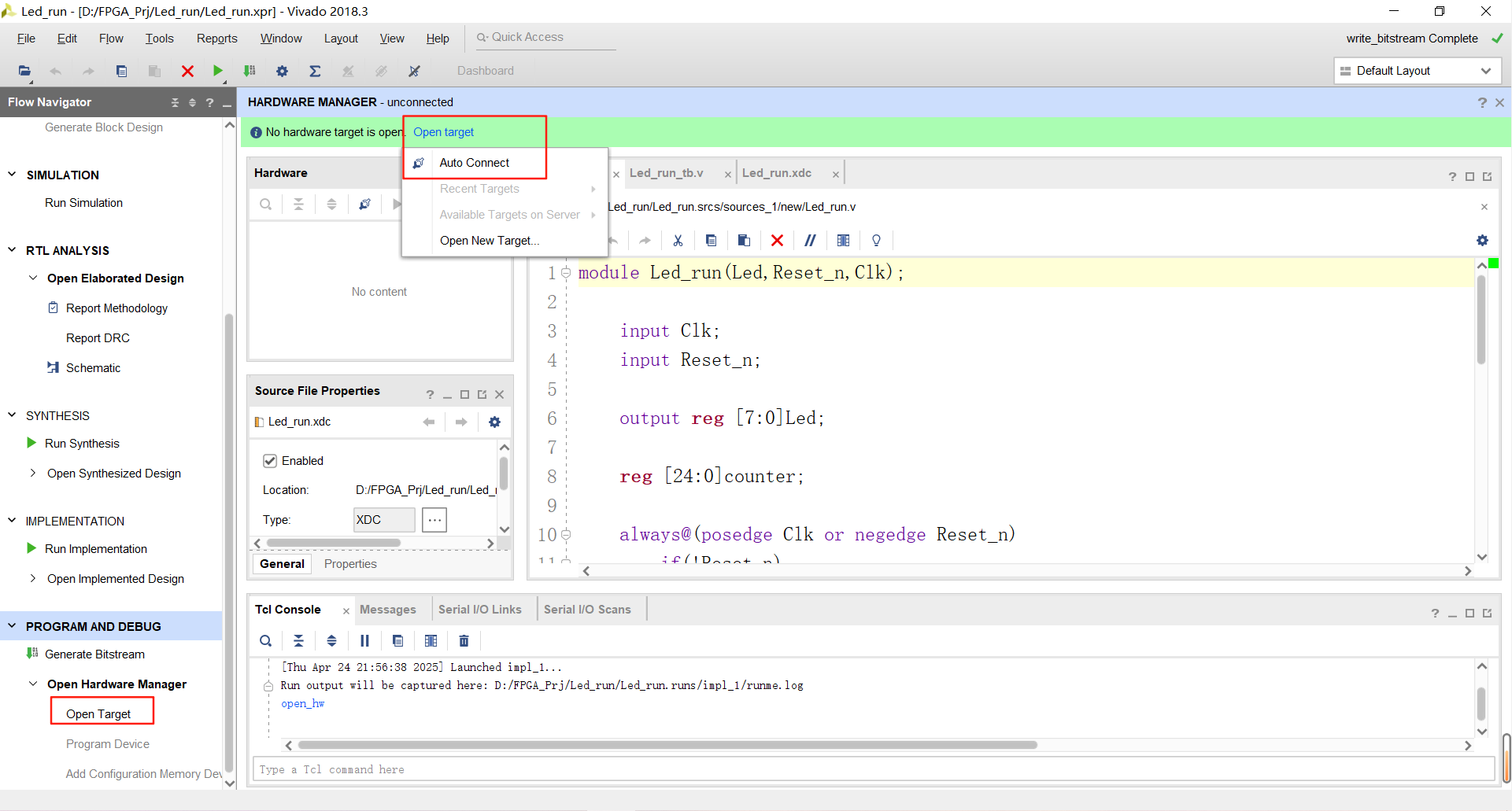

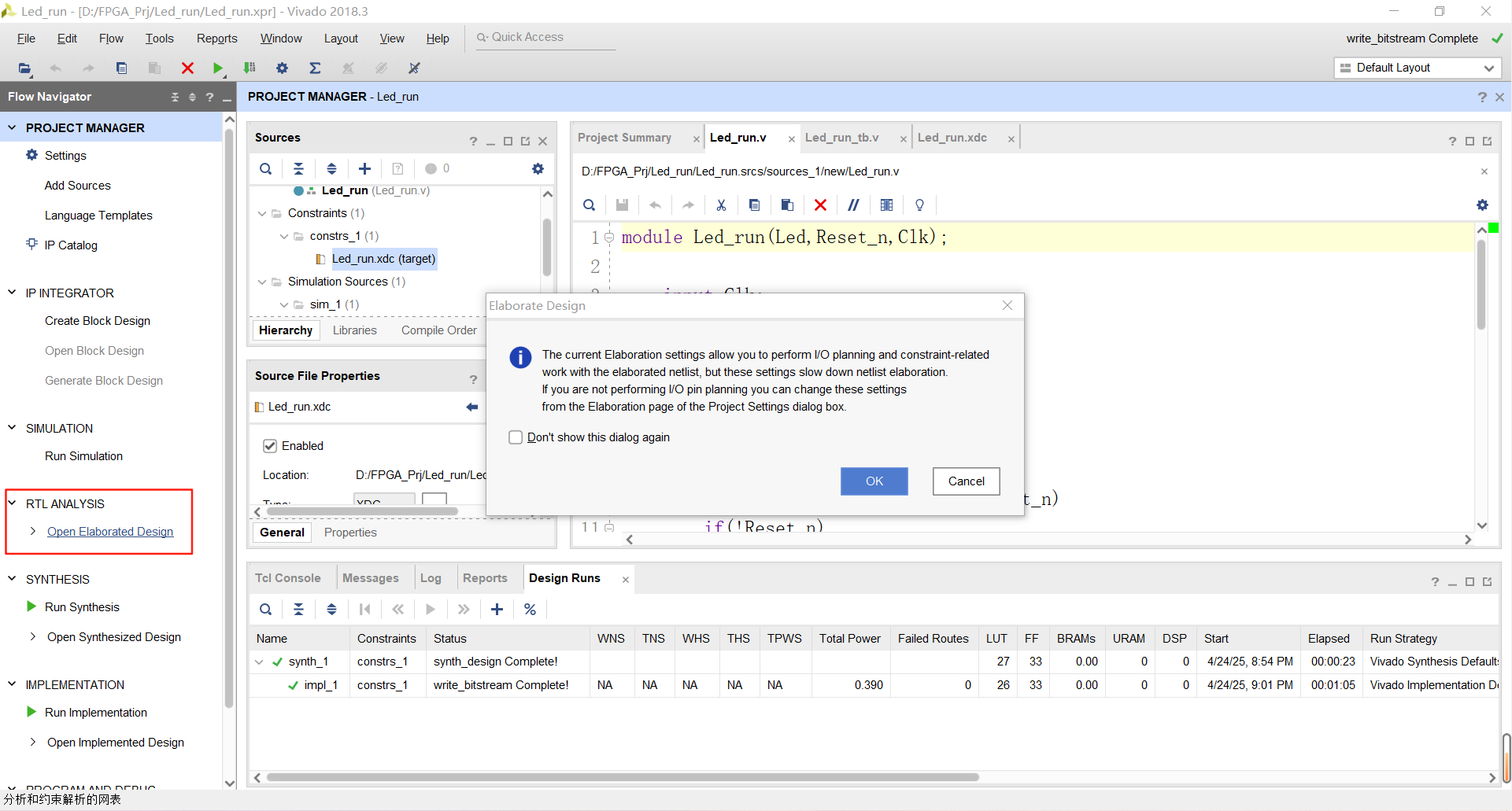

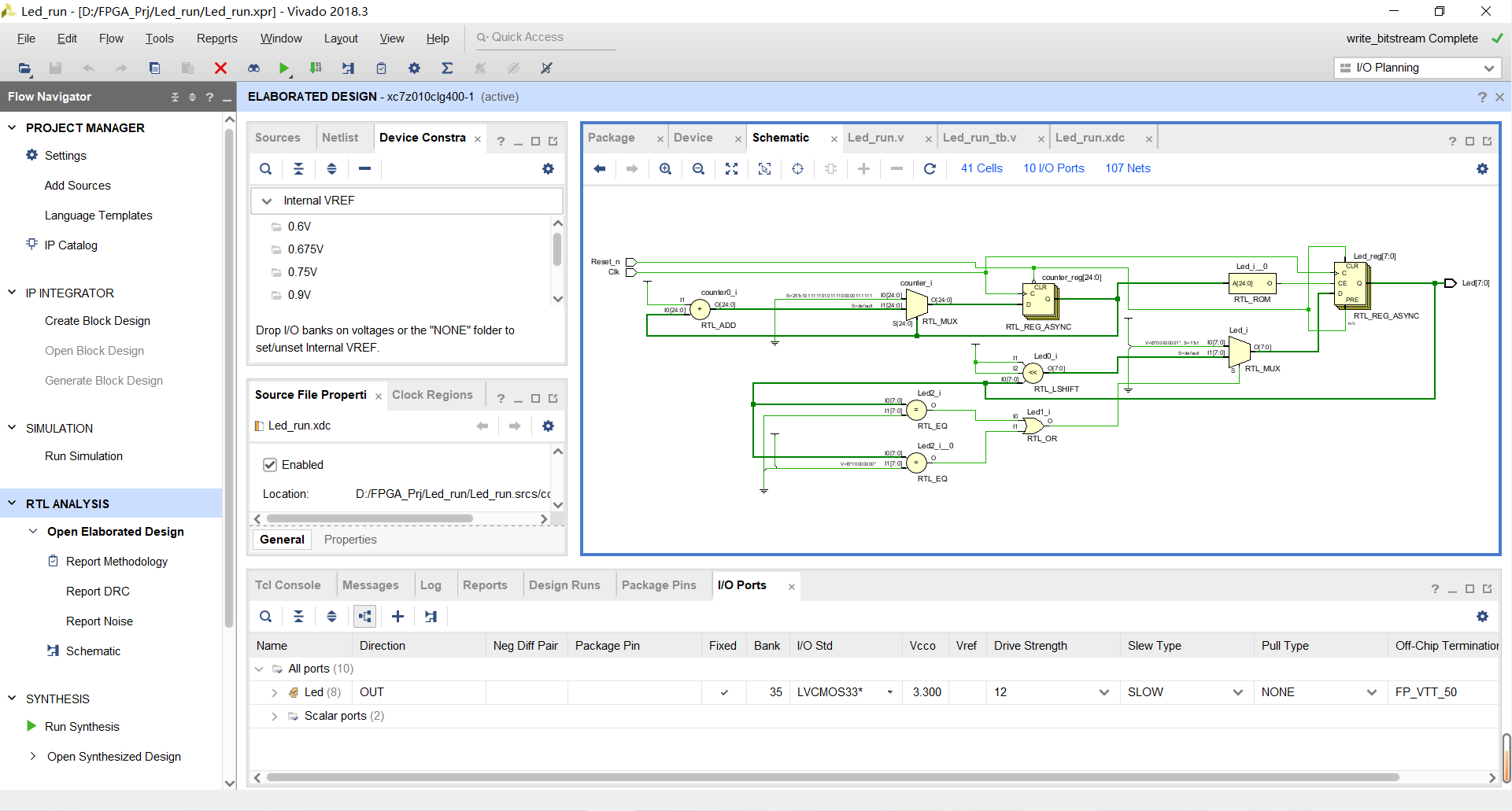

4：管脚约束及程序烧录

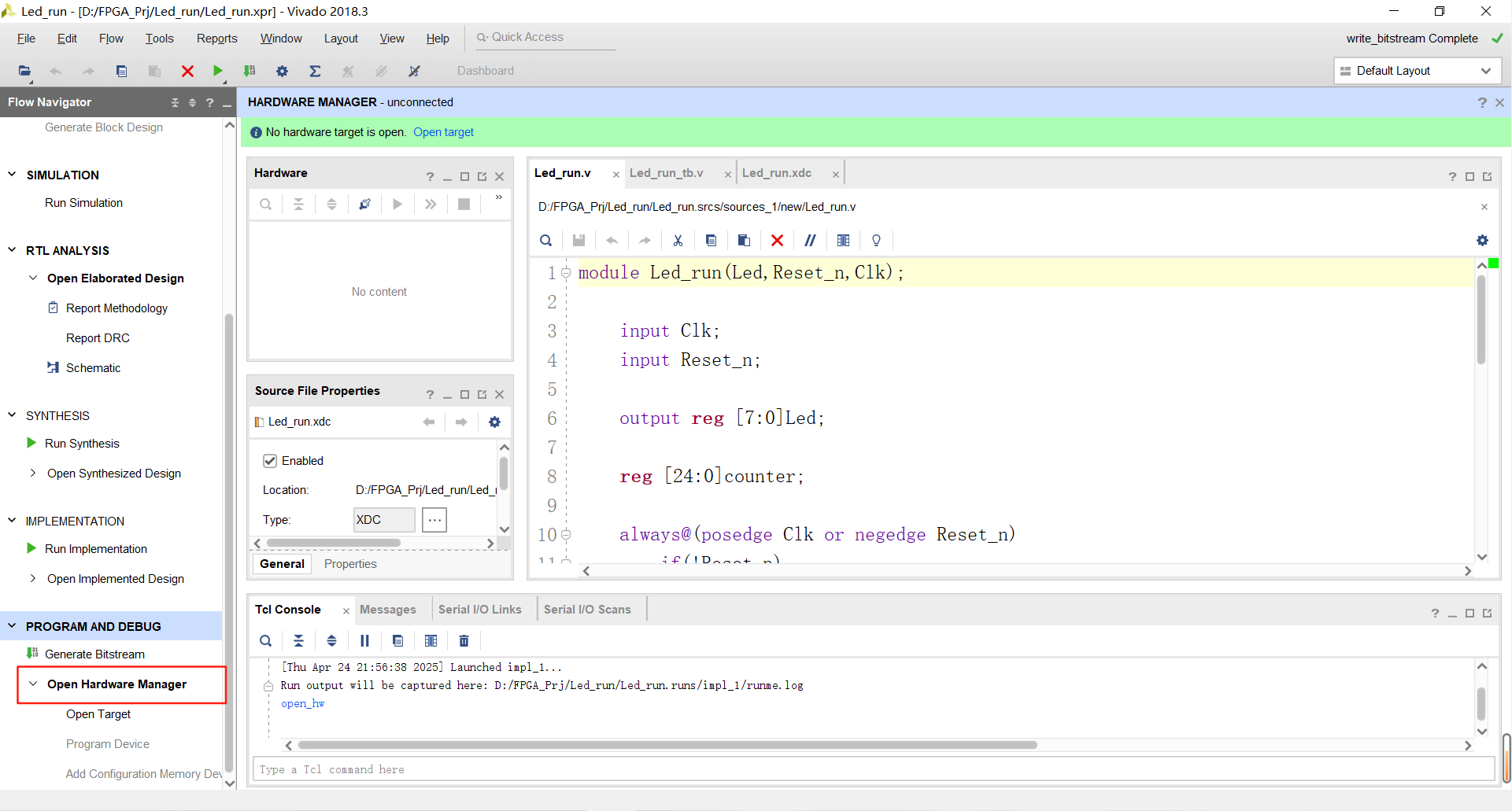

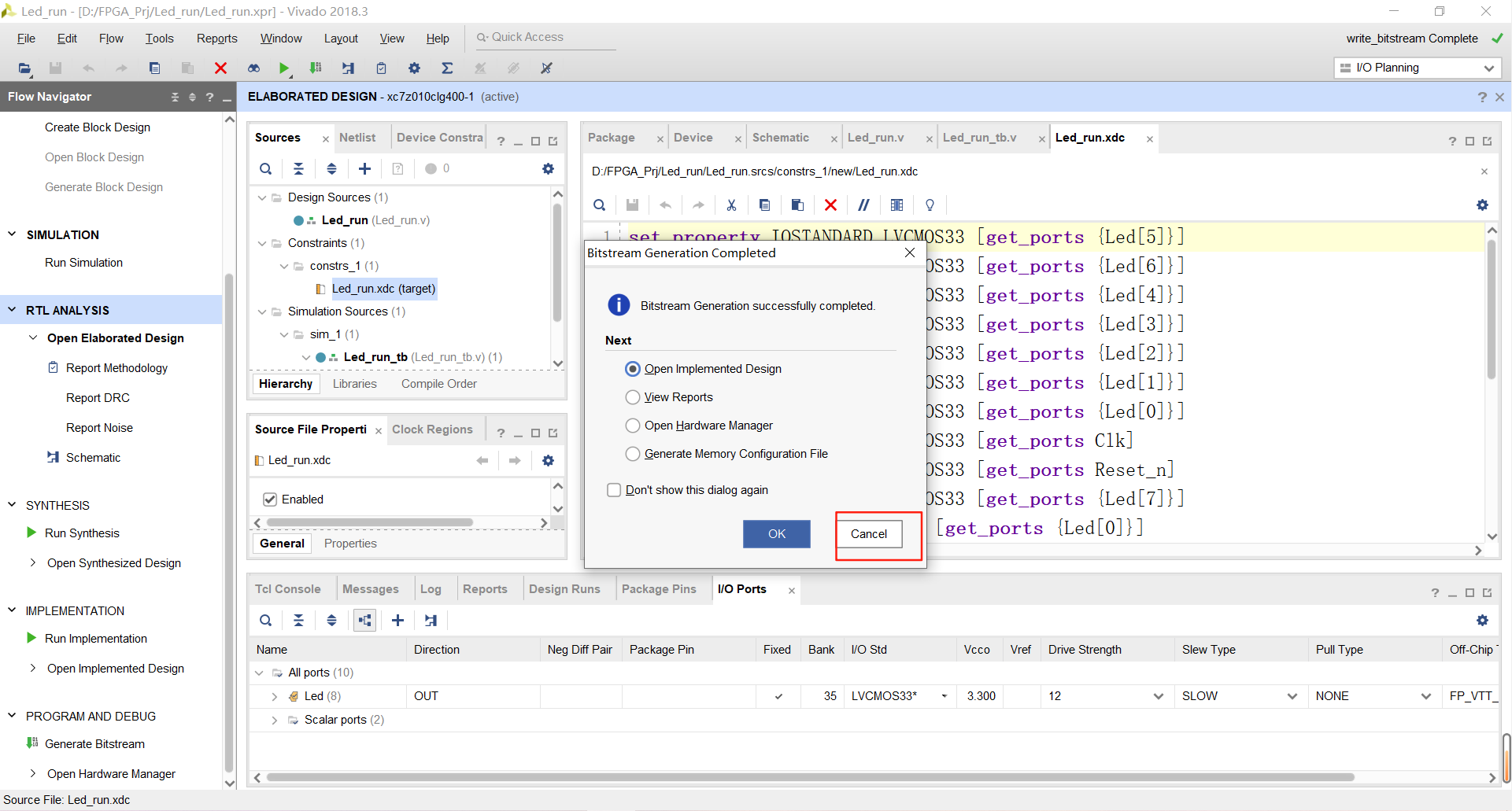

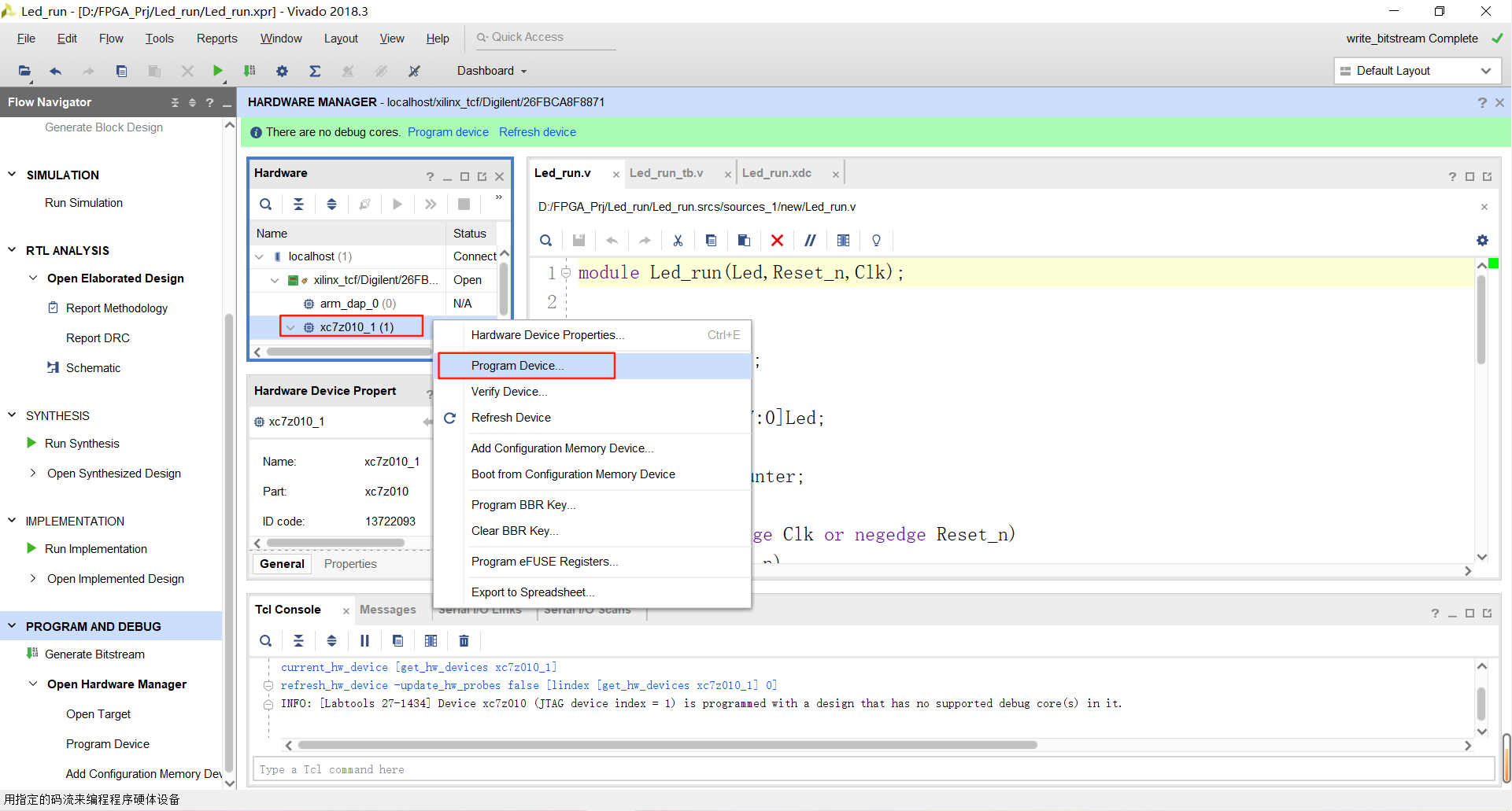

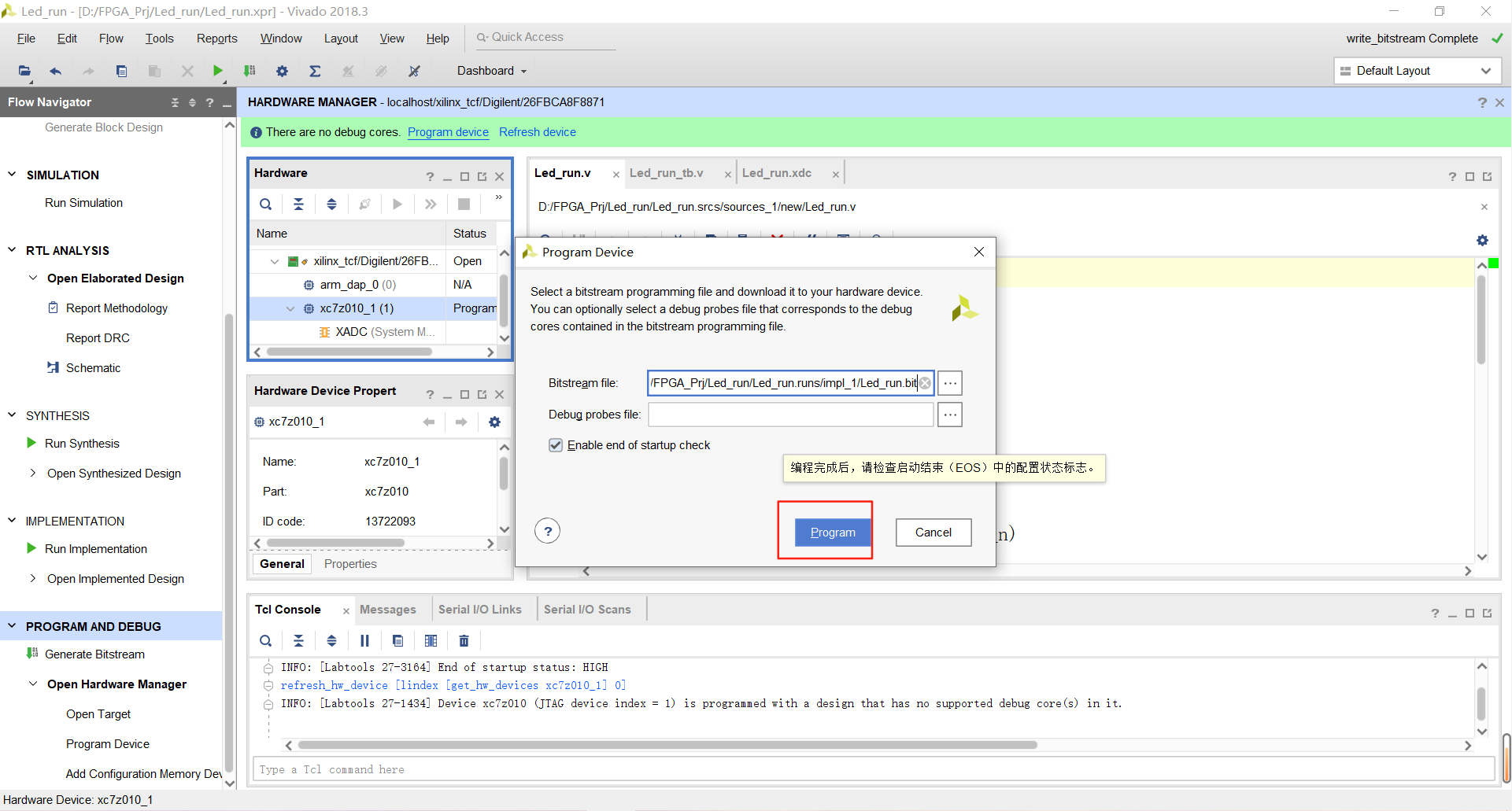

编译好后选择cancel，自行进行烧录
