机器视觉丨AOI光源原理图和打光案例

首先：

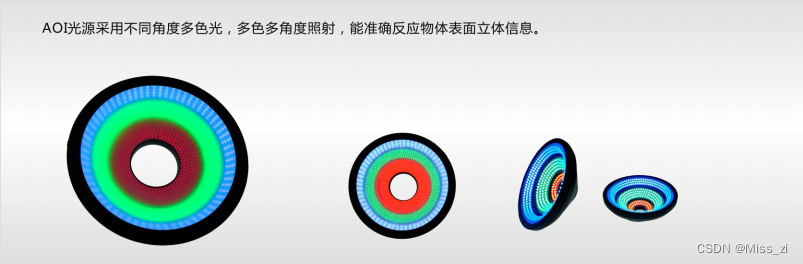

AOI光源：采用不同角度多色光，多色多角度照射，能准确反应物体表面立体信息。

其次：

AOI光源的检测范围包含：电路板焊锡检测、多层次物件检测、多颜色字符检测。

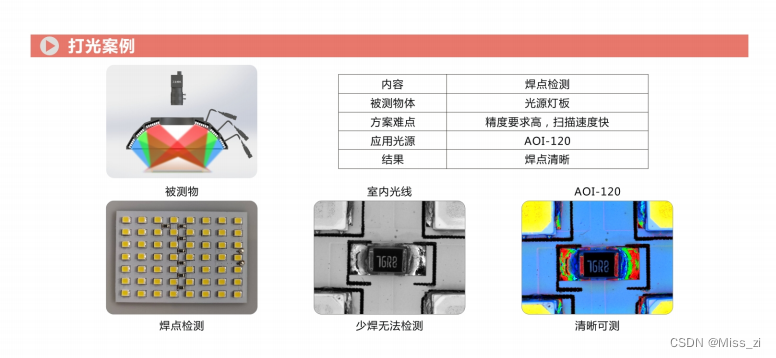

打光案例丨 光源灯板（被测物）丨室内光线下和AOI光源下的打光对比

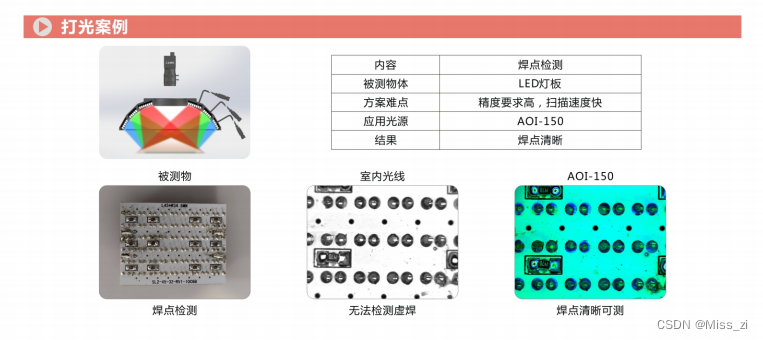

打光案例丨LED灯板（被测物）丨室内光线下和AOI光源下的打光对比

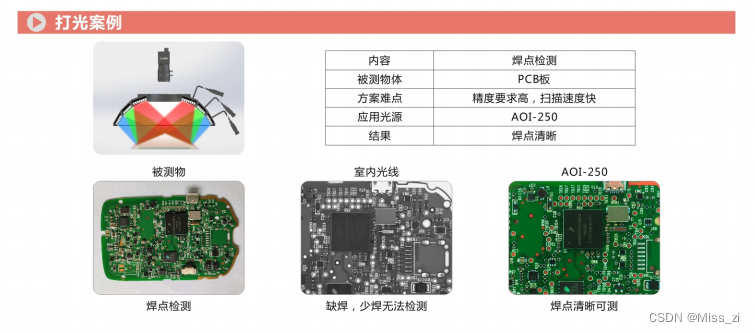

打光案例丨PCB板（被测物）丨室内光线下和AOI光源下的打光对比

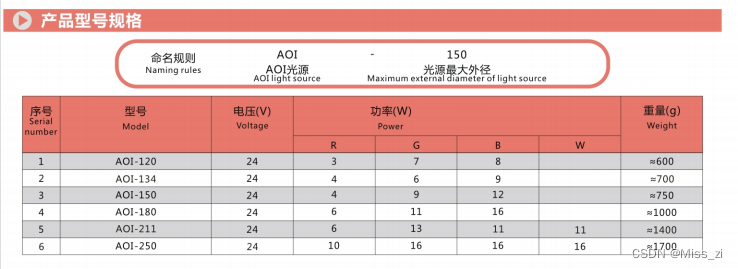

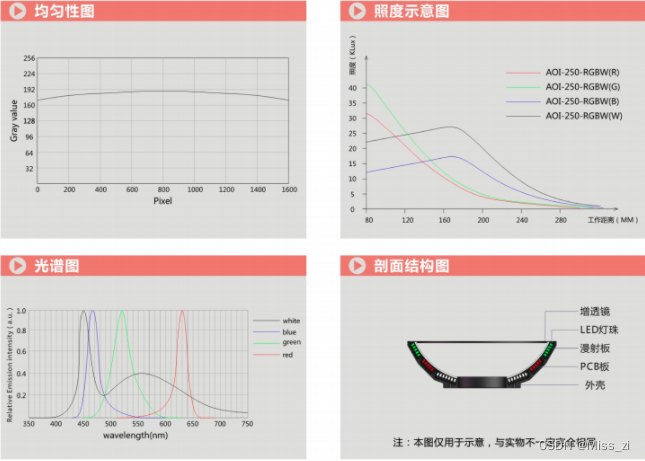

产品的规格参数：

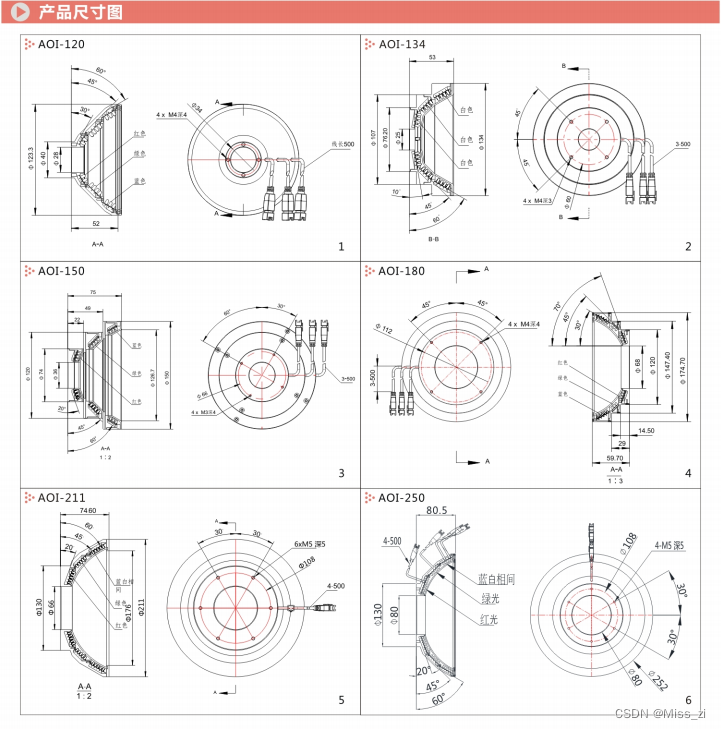

产品尺寸图：
