基础差分运算放大电路

差分电路是具有对共模信号抑制，对差模信号放大特征的电路。该电路的两个信号输信号的差值是该电路的有效值。将这两信号输入只差进行放大后输出。如果存在干扰信号，会对两个输入信号产生相同的干扰，通过二者之差，干扰信号的有效输入为零，这就达到了抗共模干扰的目的。对于运算放大电路来说，运放工作在线性区，所以电路一定是负反馈电路。

要想推导放大倍数公式，首先我们需要了解两个基础概念，也就是常说的运放的虚短和虚短。

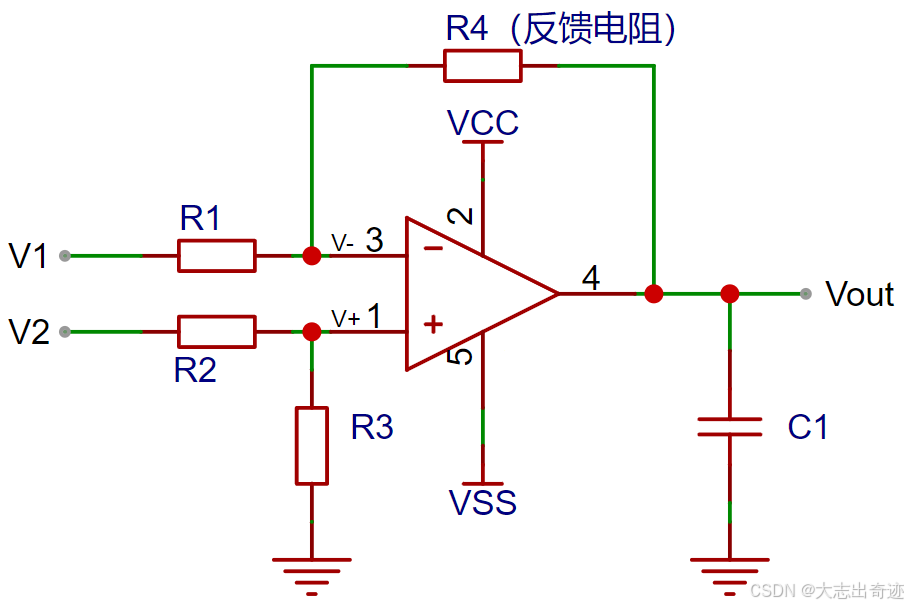

虚短：在理想情况下，两个输入端的电位相等，就好像两个输入端短接在一起，但事实上并没有短接，称为“虚短”。所以可以认为在下方电路中V+=V-。

虚断：在理想情况下，流入集成运算放大器输入端电流为零。即运放输入电阻无穷大，就好像运放两个输入端之间开路但事实上并没有开路，称为“虚断”。所以可以认为在下方电路中1和3位置处于断路状态，即流入V1的电流会经过R1、R4最终从Vout流出。流入V2的电流会经过R2、R3流入地中。

由虚短可得：

由虚断可得到以下两个公式：

流入V1的电流会经过R1、R4最终从Vout流出：

流入V2的电流会经过R2、R3流入地中：

三个公式联立可得：

若R1=R2且R3=R4，则有：
