CAD梦想画图中的“线型设置”

改变CAD绘图设计中图层的线型。

执行方式

（1）单击菜单栏“格式→线型”。如图：

（2）单击特性工具栏“线型下拉列表框”。如图：

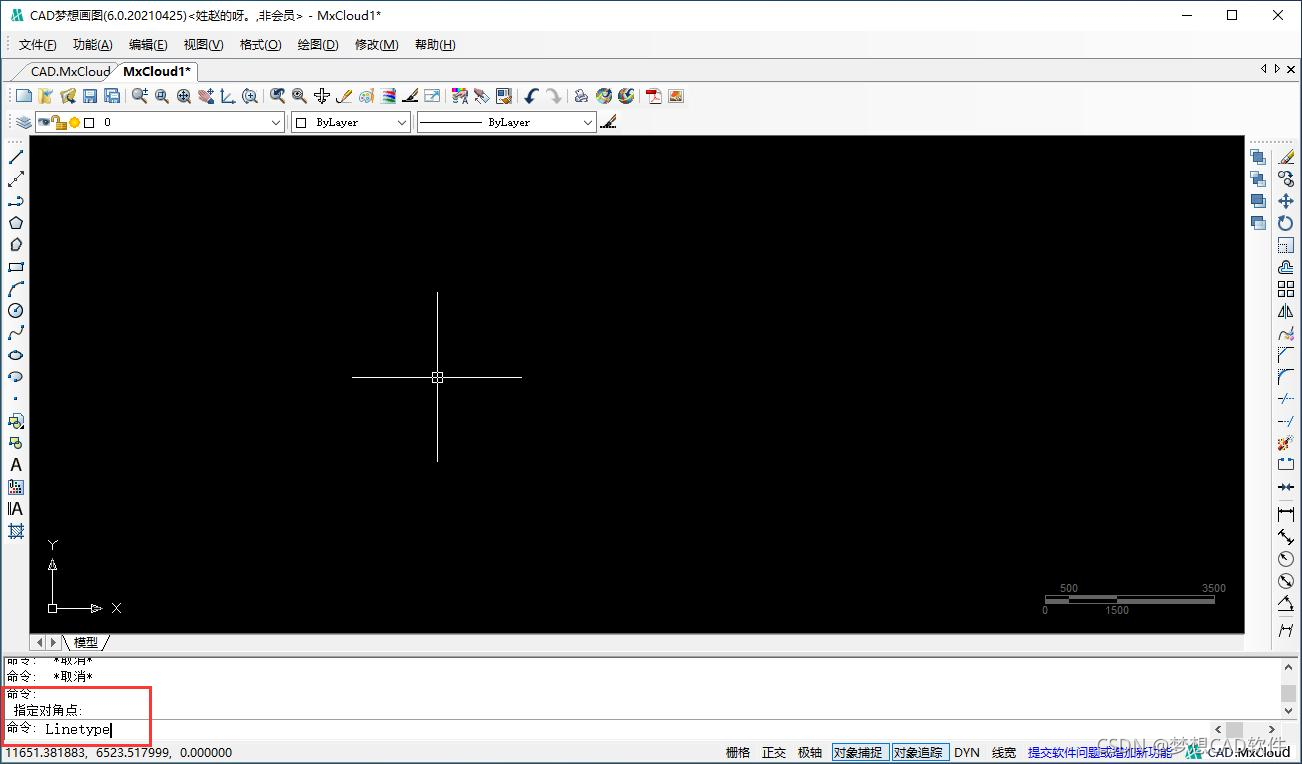

（3）在左下角命令行中输入“Linetype”按enter键。如图：

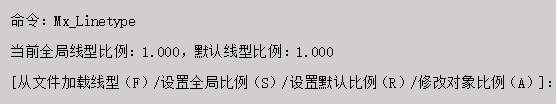

执行命令之后，命令行会显示以下信息：

选项说明

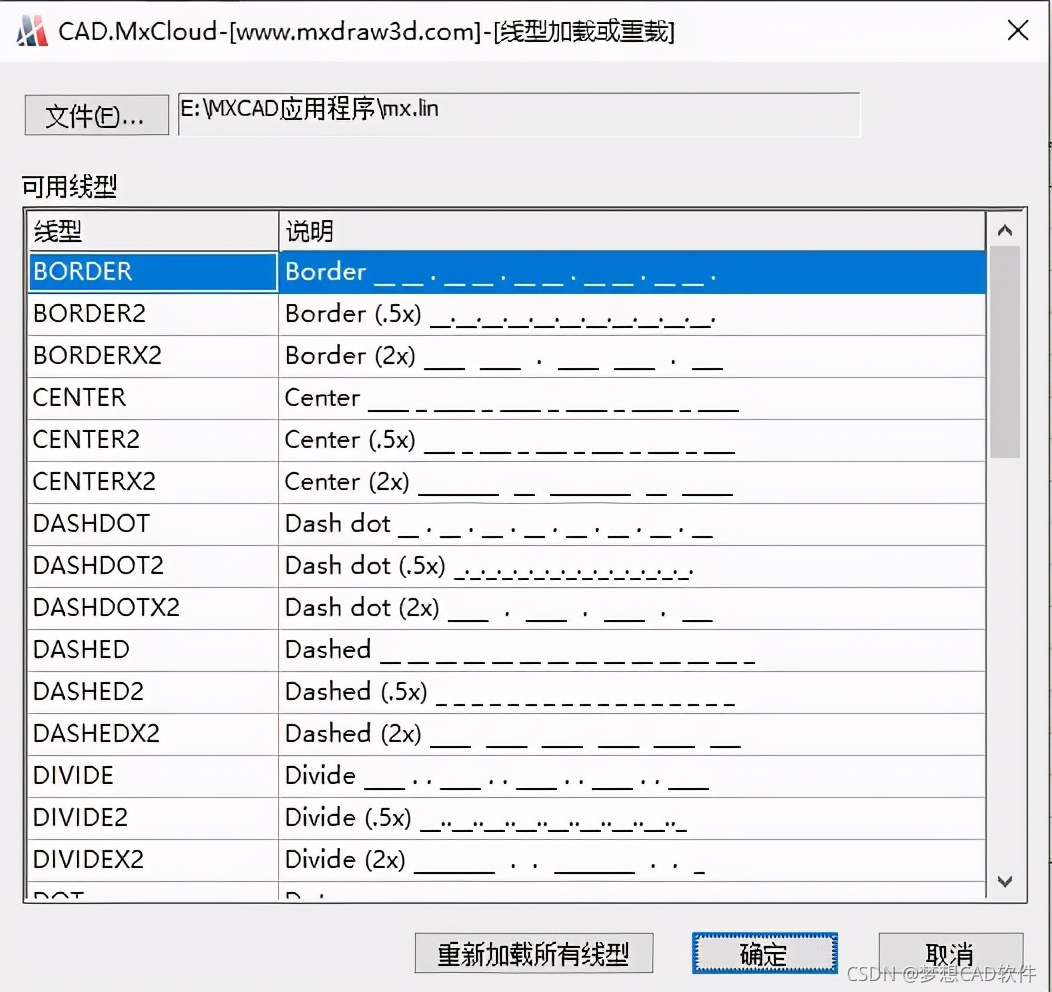

（1）从文件加载线型：使用此选项，系统弹出“线型加载或重载”对话框。

（2）设置全局比例：使用此选项，命令行显示以下信息：

（3）设置默认比例：使用此选项，命令行显示以下信息：

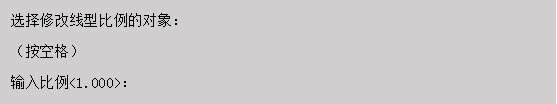

（4）修改对象比例：使用此选项，命令行显示以下信息：

在“图层特性管理器”对话框中设置线型

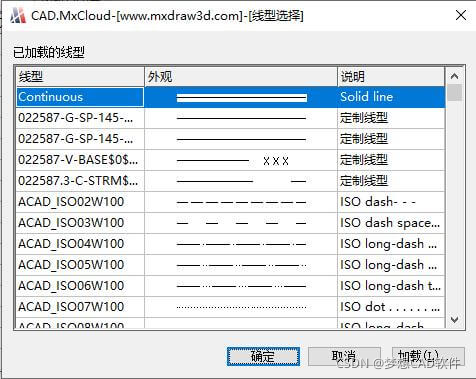

单击菜单栏“格式→图层”打开图层管理对话框如图5-1所示，然后单击该图层的线型项出现如图“线型选择”对话框。

图5-1

线型选择对话框选项说明

已加载的线型：显示在当前绘图中加载的线型，可供用户选择，其右侧显示线型的形式。

加载按钮：单击该按钮，打开“线型加载或重载”对话框，如图5-8所示。用户可通过此对话框加载线型并把它添加到线型列表中。
