CAD如何绘制并编辑多线。

执行方式

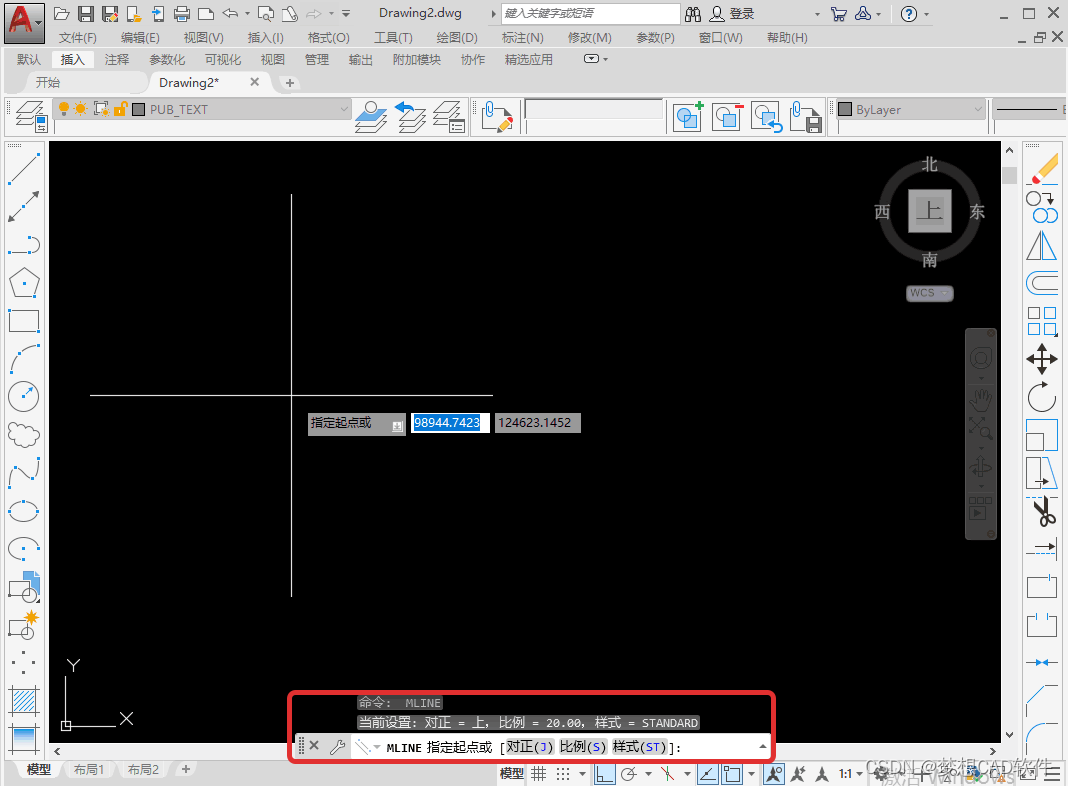

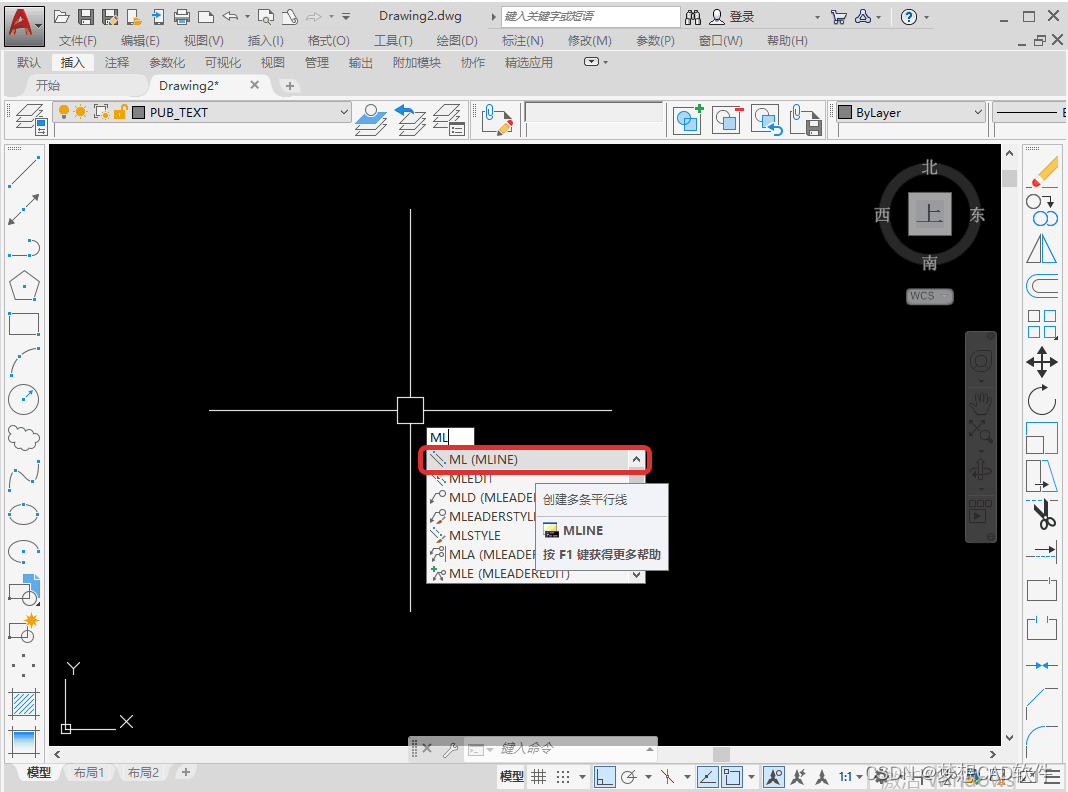

1.输入多线绘制命令“MLINE”（快捷键：ML），按下空格键。

多线绘制命令
在这里插入图片描述

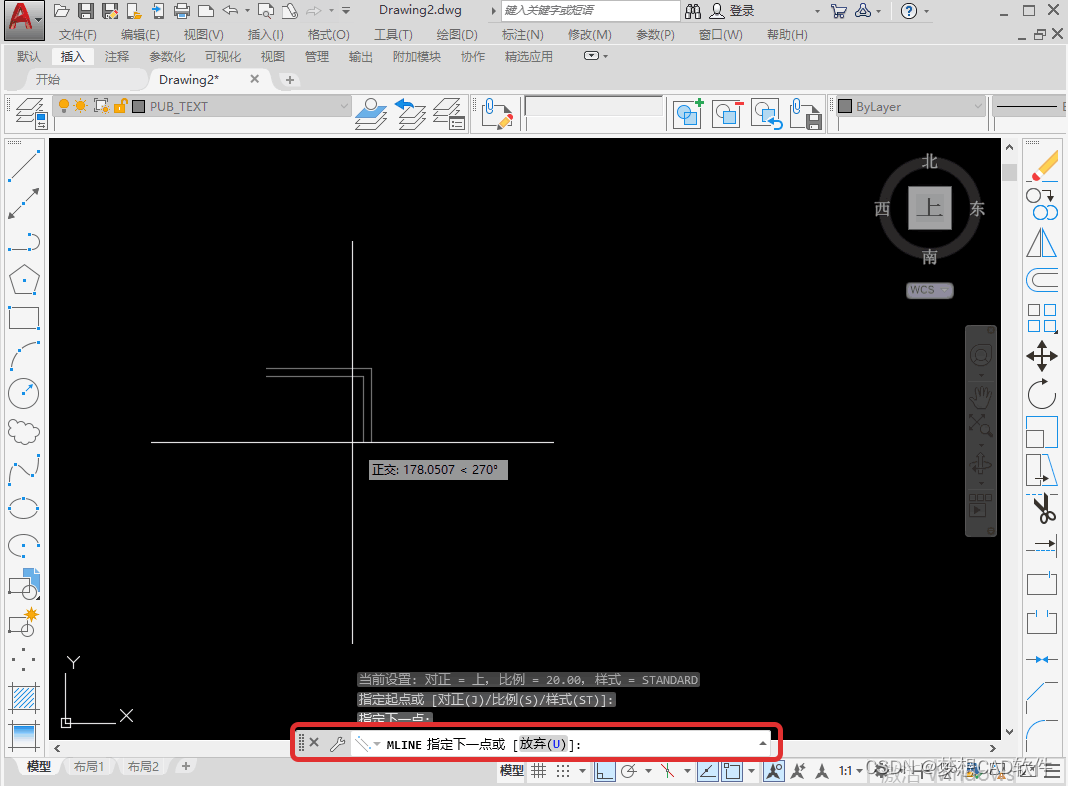

2.指定多线的起点，再指定多线下一点，绘制结束，再点击空格。

多线起点
在这里插入图片描述

多线下一点
在这里插入图片描述

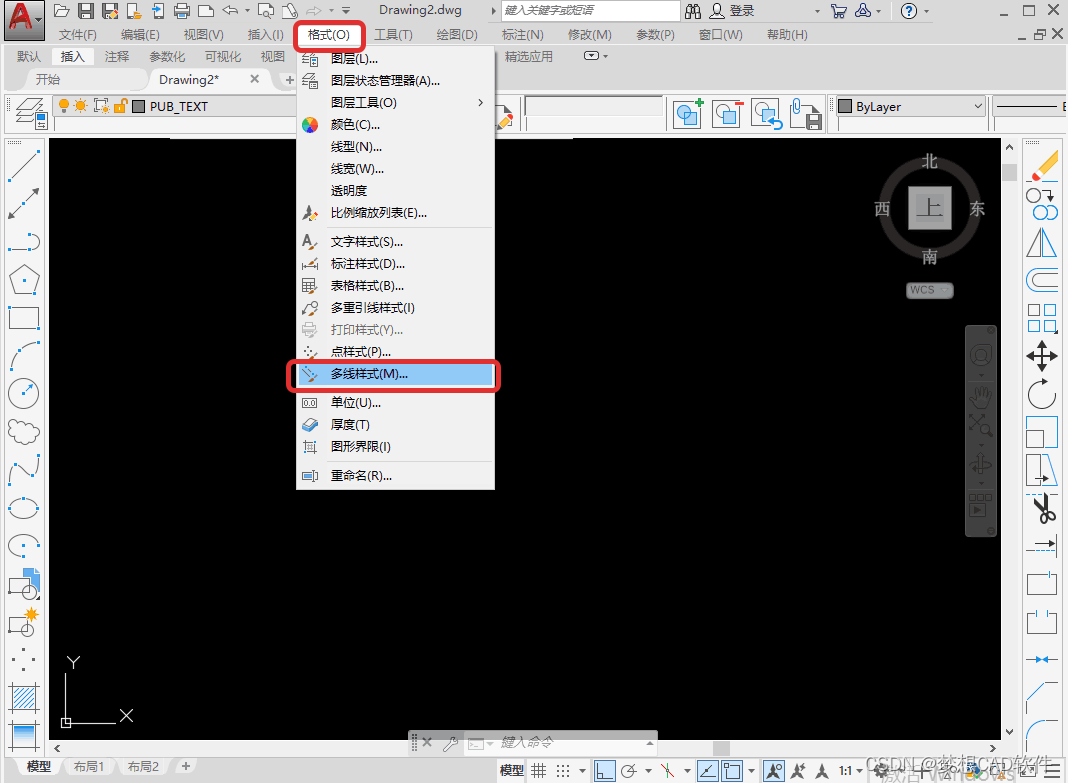

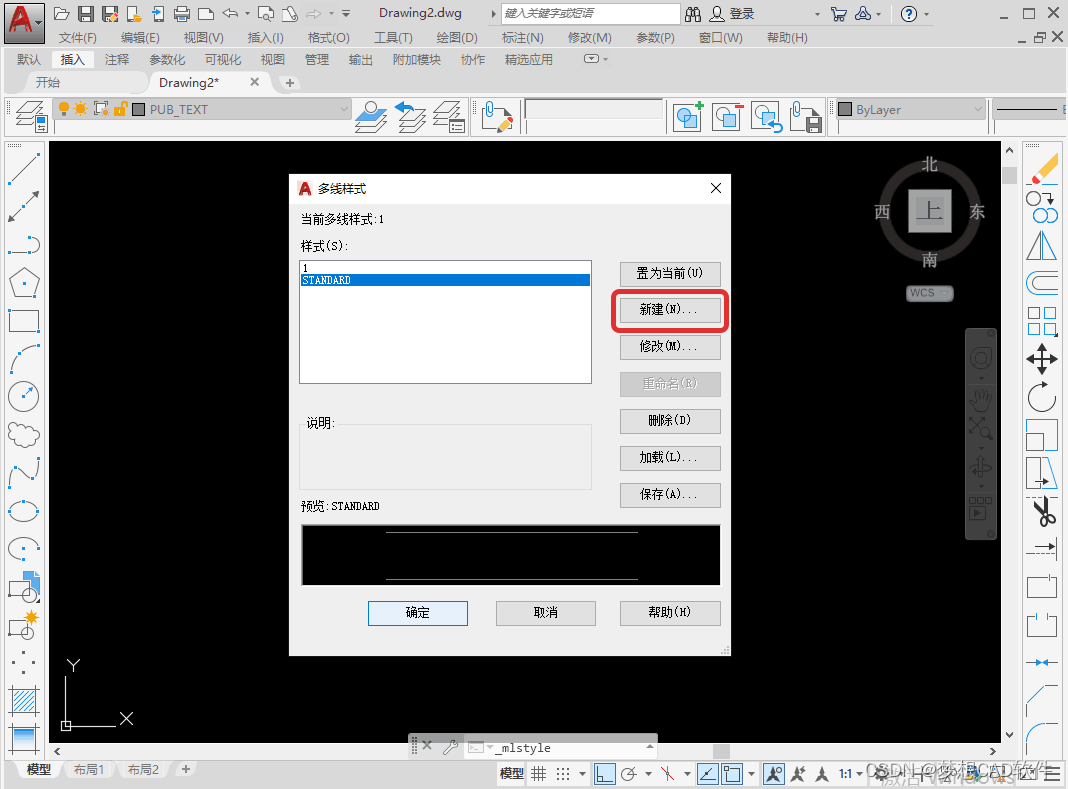

3.选择工具栏中“格式——多线样式”，在多线样式对话框中，选择新建，在弹出的对话框中输入样式名称，再点击继续。

多线样式
在这里插入图片描述

新建
在这里插入图片描述

样式名称
在这里插入图片描述

4.选择该样式，点击修改，设置填充颜色，添加多线线段，设
