用CAD梦想画图如何通过圆，椭圆，直线进行综合练习，绘制下列图案？图案如下：

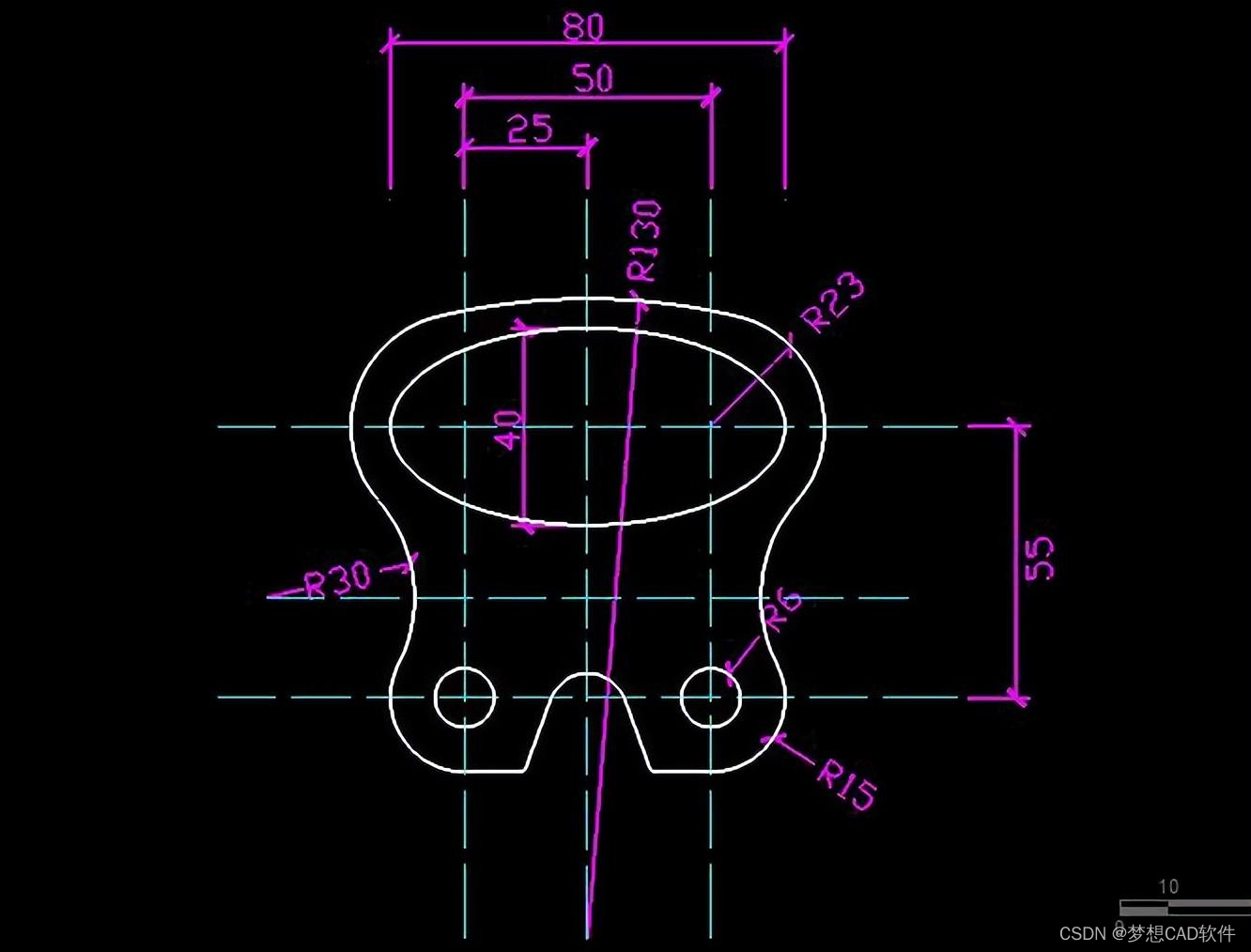

综合练习图案
操作步骤

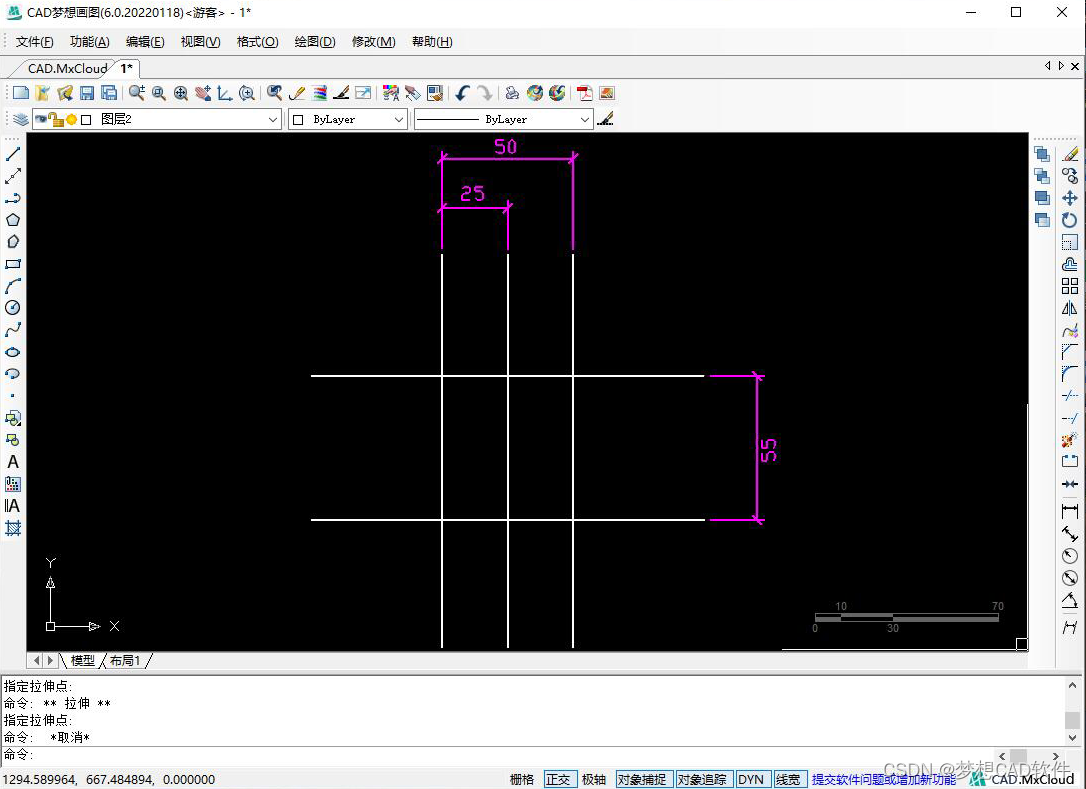

1.首先绘制五条直线辅助线，如下图：
辅助线
2.以下方辅助线交点为圆心，绘制一个半径为6的圆与一个半径为15的圆，然后以中间的辅助线为对称轴，镜像复制两个圆形与另一个辅助线交点。
四个小圆

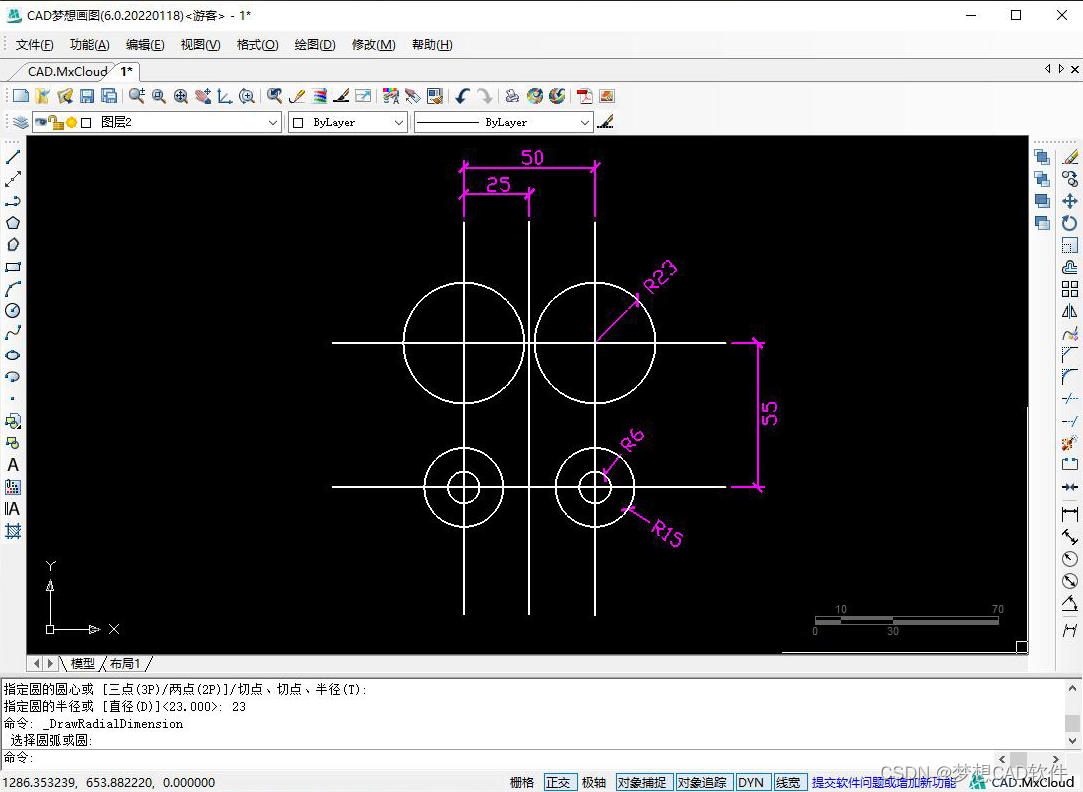

3.接着在上方的两侧辅助交点处分别绘制一个半径为23的大圆。
两个大圆
4.在两个大圆处绘制一个轴线长度为80x40的椭圆，首先以纵向中间的辅助线为基线，向两侧偏移40的距离，接着以上方辅助线与偏移线段的两个交点为椭圆的轴端点，接着输入另一侧轴线的半轴长度20。绘制效果如下图：
80x40的椭圆
