如何使用CAD圆相切命令绘制图形呢？

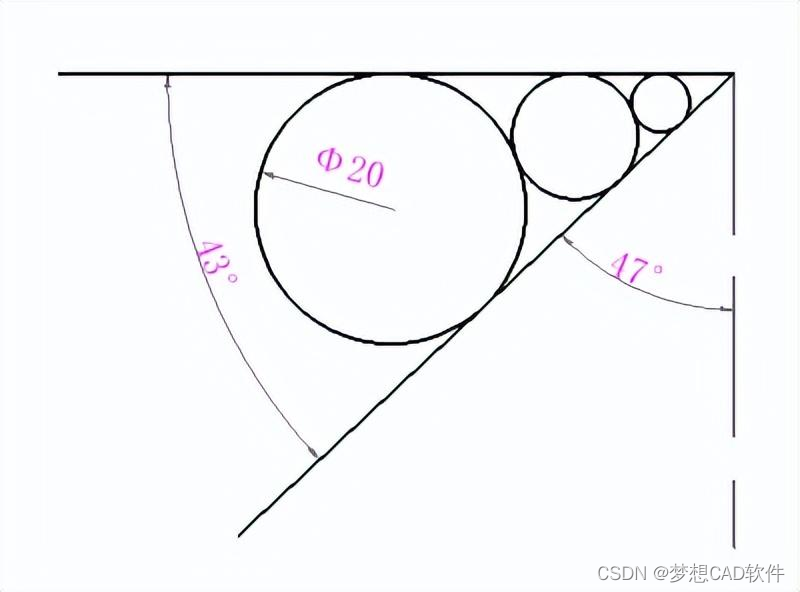

如下图所示根据标注的尺寸，用CAD画图软件绘制出一样的图形：

目标对象

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图（轻量级CAD、国产CAD软件）

步骤

1.先用CAD直线命令画一条任意长度的直线，接着指定直线右边端点为基点执行旋转复制操作，旋转角度为43°，如下图所示：

直线绘制

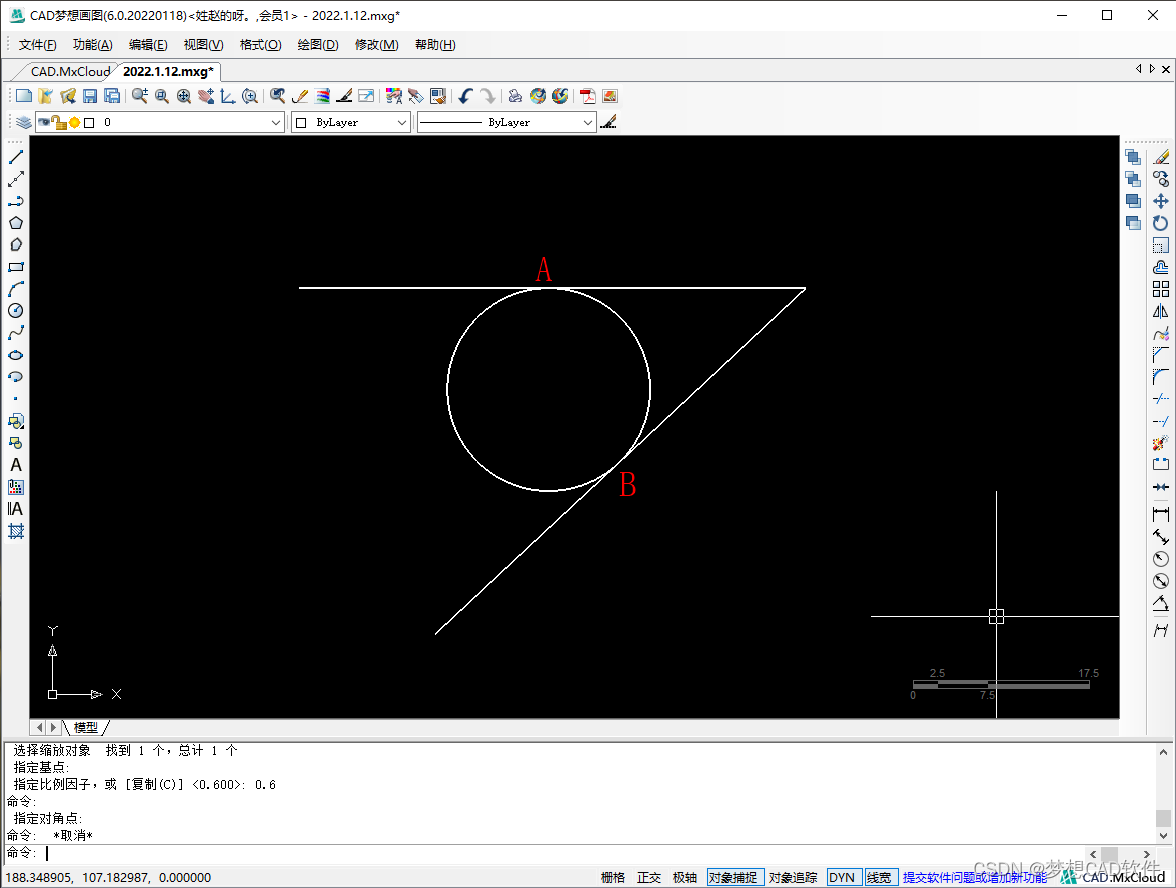

2.接着使用CAD圆中的“相切、相切、半径”命令，以第一个切点A、第二个切点B和半径为10画圆，如下图所示：

切点切点半径画圆

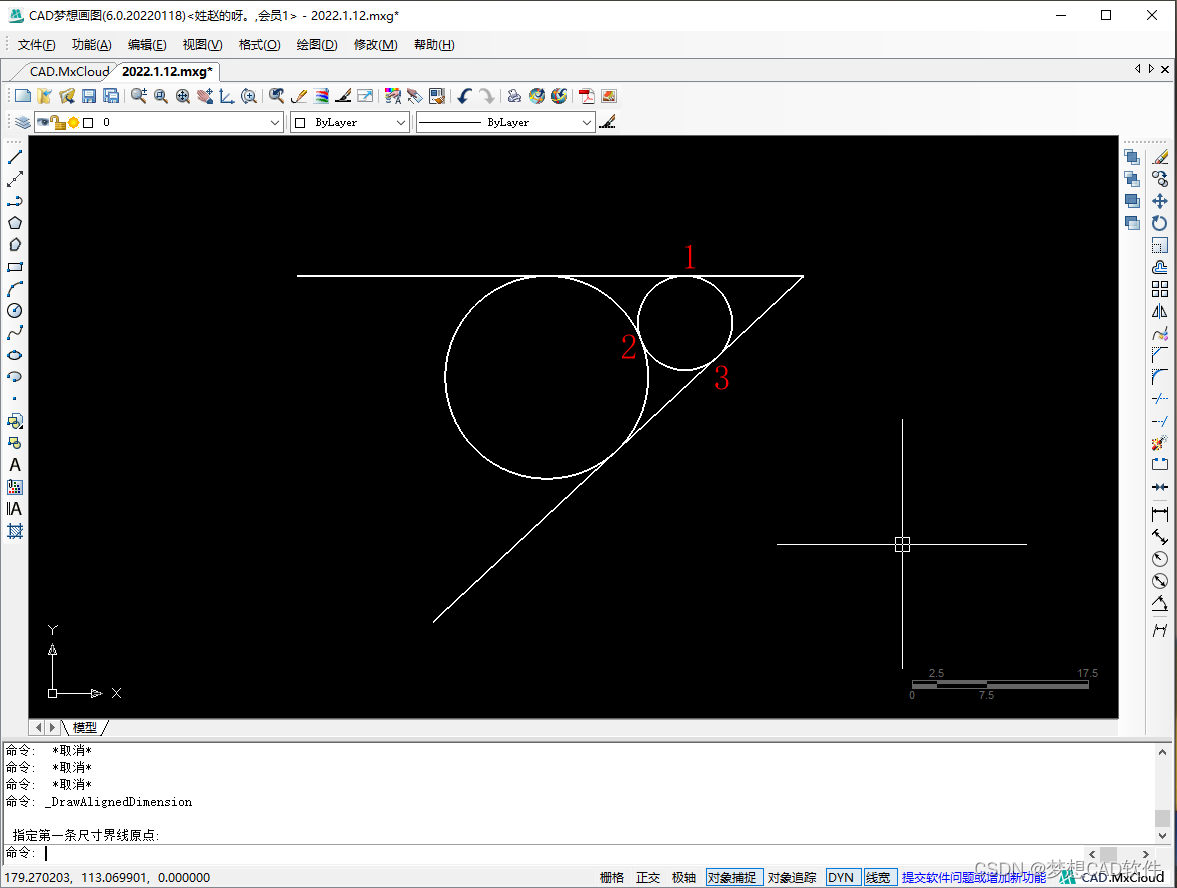

3.然后再使用CAD圆的“3P”命令，指定圆上的3个切点1.2.3绘制出一个圆，如下图所示：

3P画圆

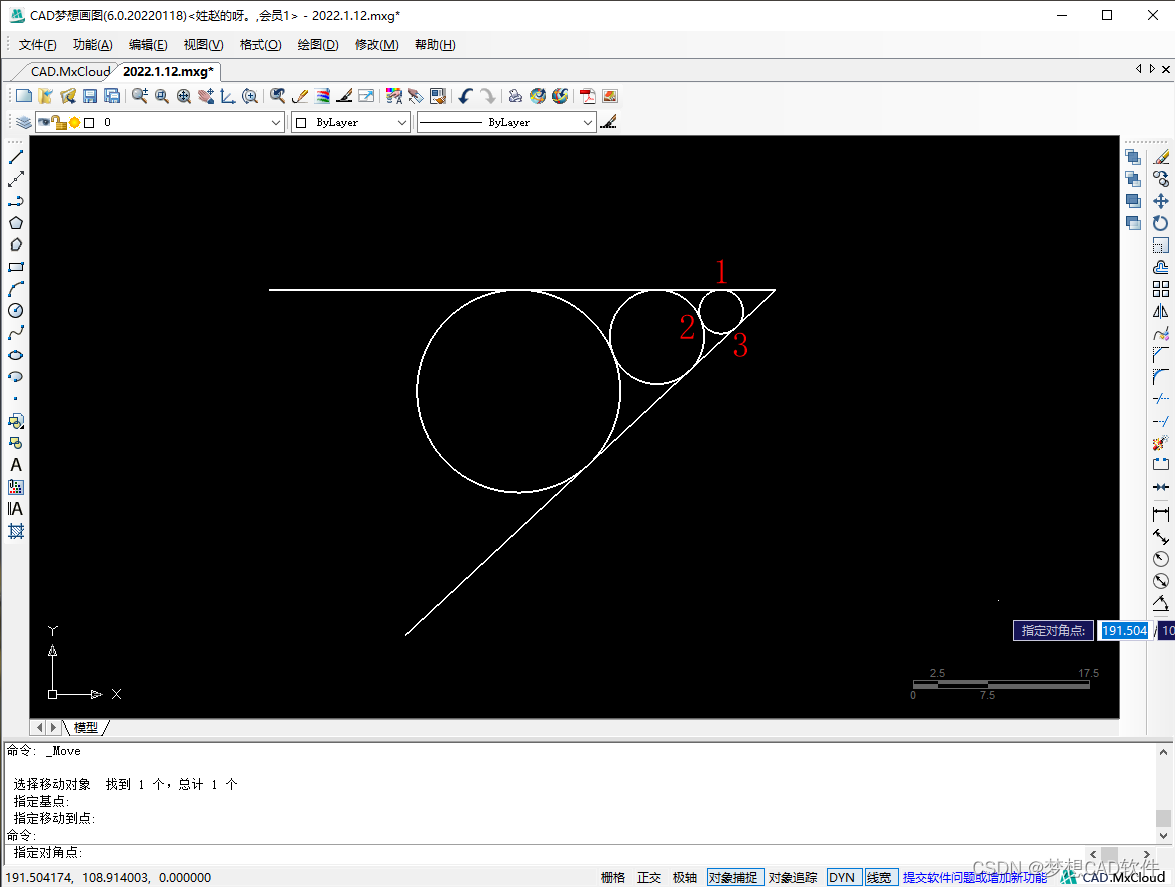

4.再使用CAD圆的“3P”命令画最后一个小圆，如下图所示：

小圆绘制

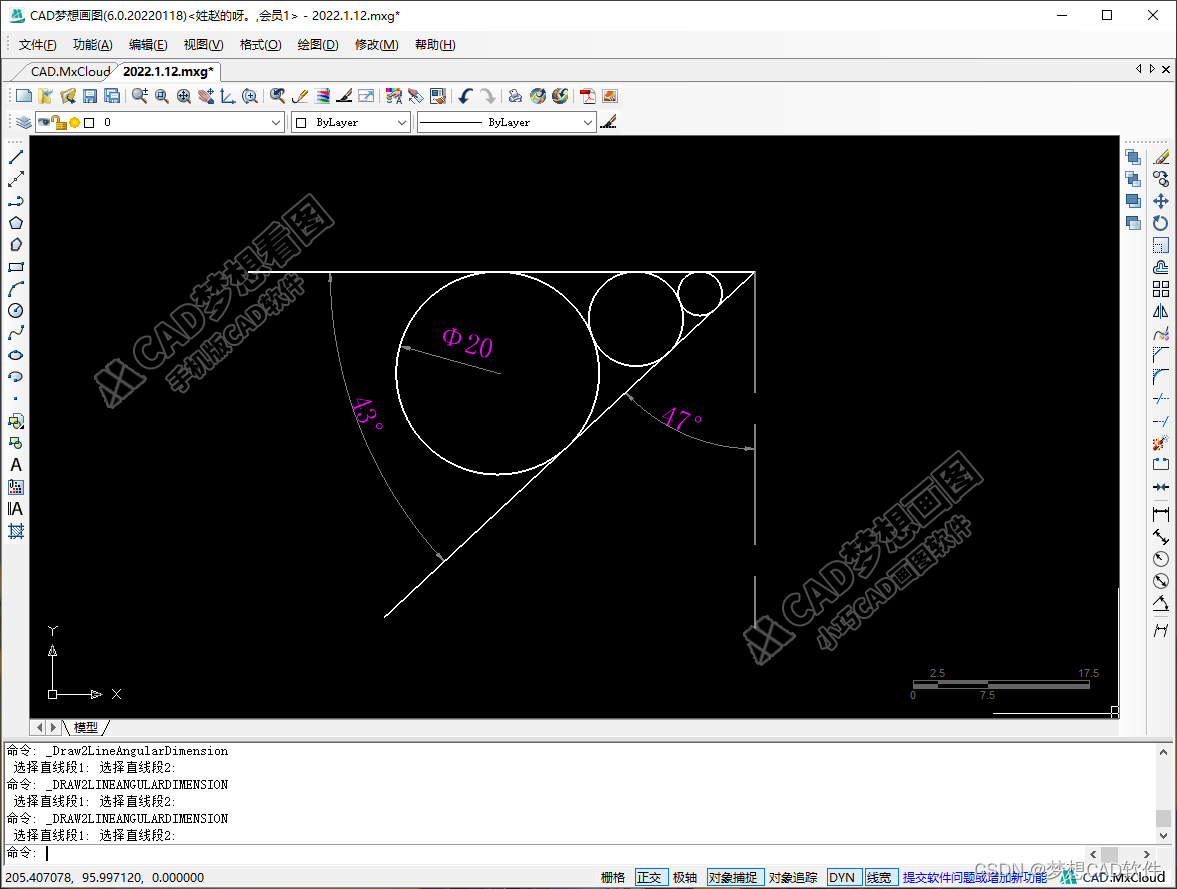

5.最后添加尺寸标注，完成绘制，如下图所示：

绘制完成
