ESP32 项目笔记：基于ESP32主控和立创EDA的蓝牙控制电动滑板车 (适配Mixly图形化编程)

已于 2025-03-08 15:03:26 修改
阅读量197 收藏
点赞数
分类专栏： ESP32 KiCad 文章标签： stm32 ESP32 单片机 嵌入式硬件
于 2022-04-20 12:16:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Naiva/article/details/124243998
版权

文章目录

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

1. 按键控制电机PWM输出

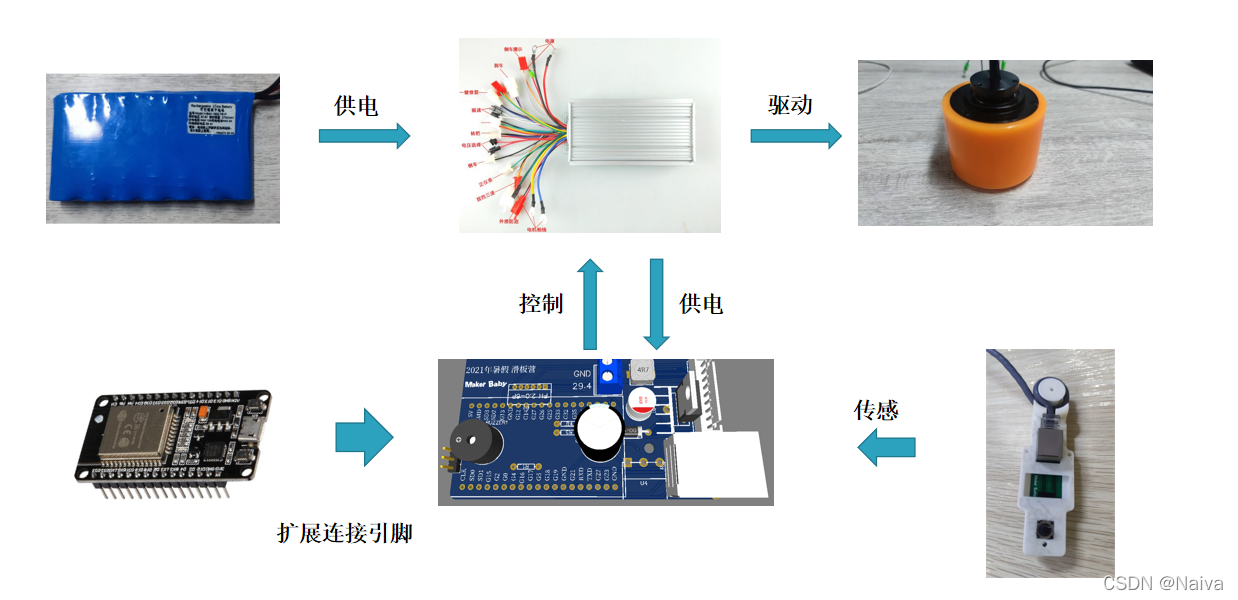

1.1 硬件设计

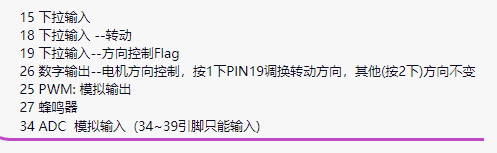

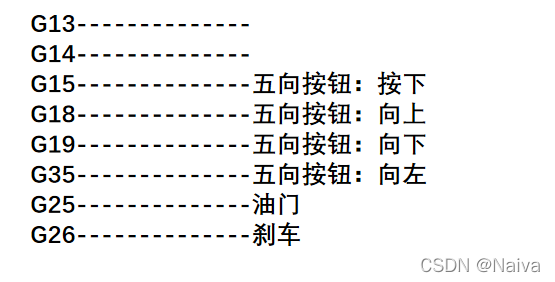

按键 五向开关
在这里插入图片描述

手柄遥控器(按键)：
18 下拉输入 – 前按 --转动
19 下拉输入-- 后按 --方向控制Flag

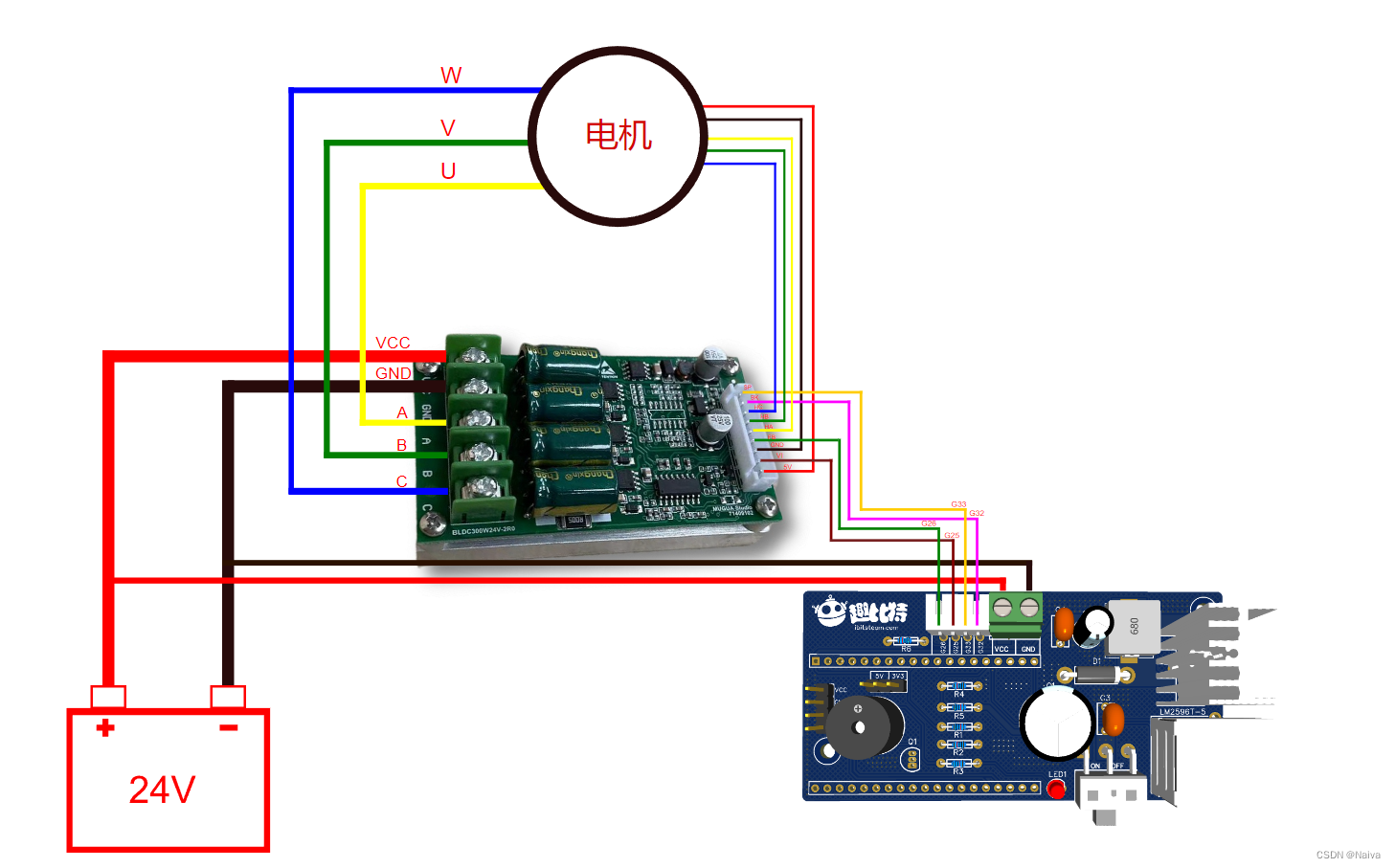

直流电机控制器：
26 数字输出–电机方向控制，按1下PIN19调换转动方向，其他(按2下)方向不变
25 PWM: 模拟输出

注意：G25 和 G26 外接控制电机控制器两根线原本是用来控制电机正反转的，若两根线短接一次就调换一次电机转向；若是两根线断开，不接任何信号，电机一直转动。这就是为什么ESP32扩展板上面没有插上ESP32主控开发板，电机一直转动的原因。

1.2 程序设计

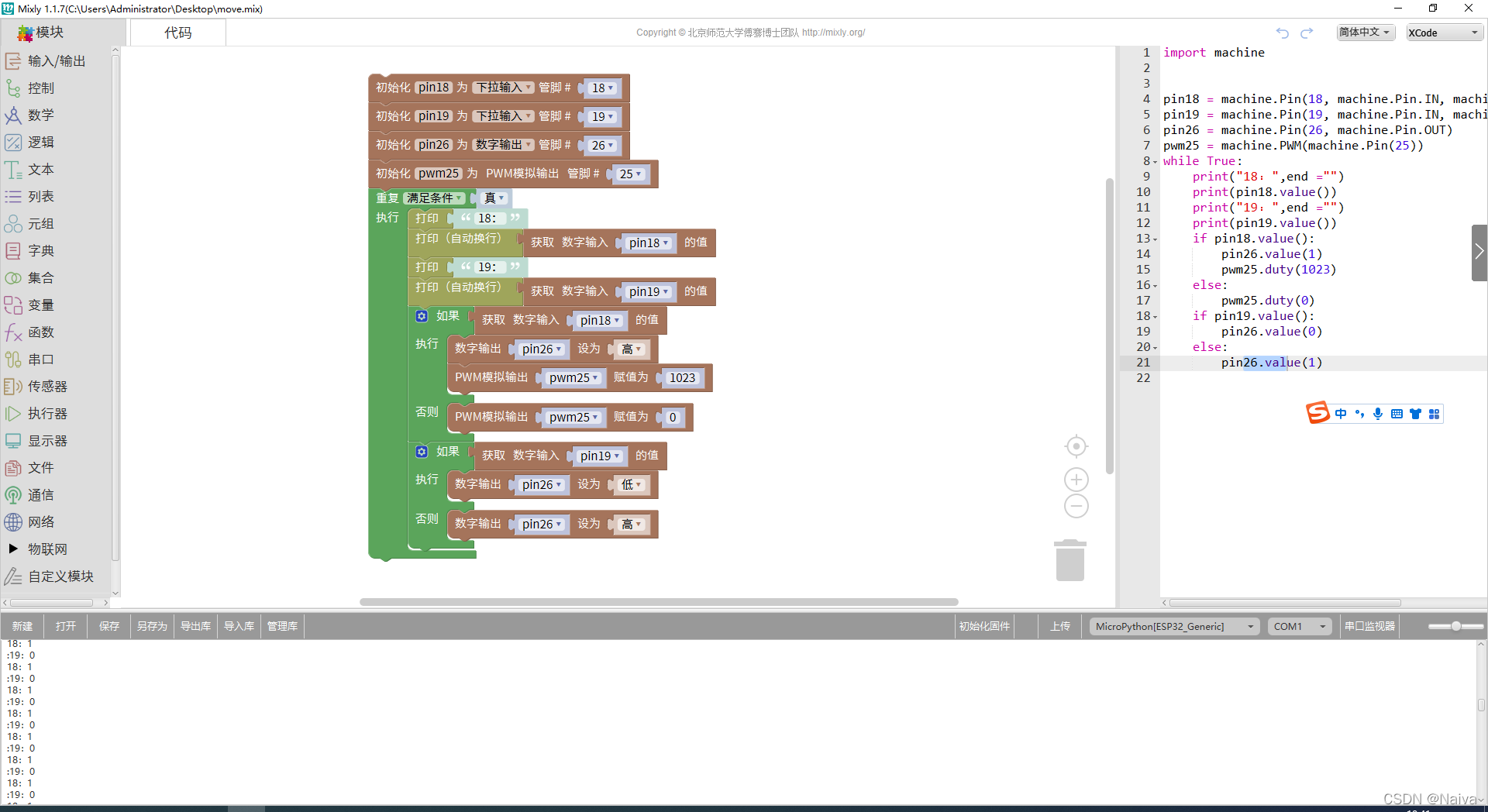

在这里插入图片描述

pin26 一低一高 调换电机转动的方向

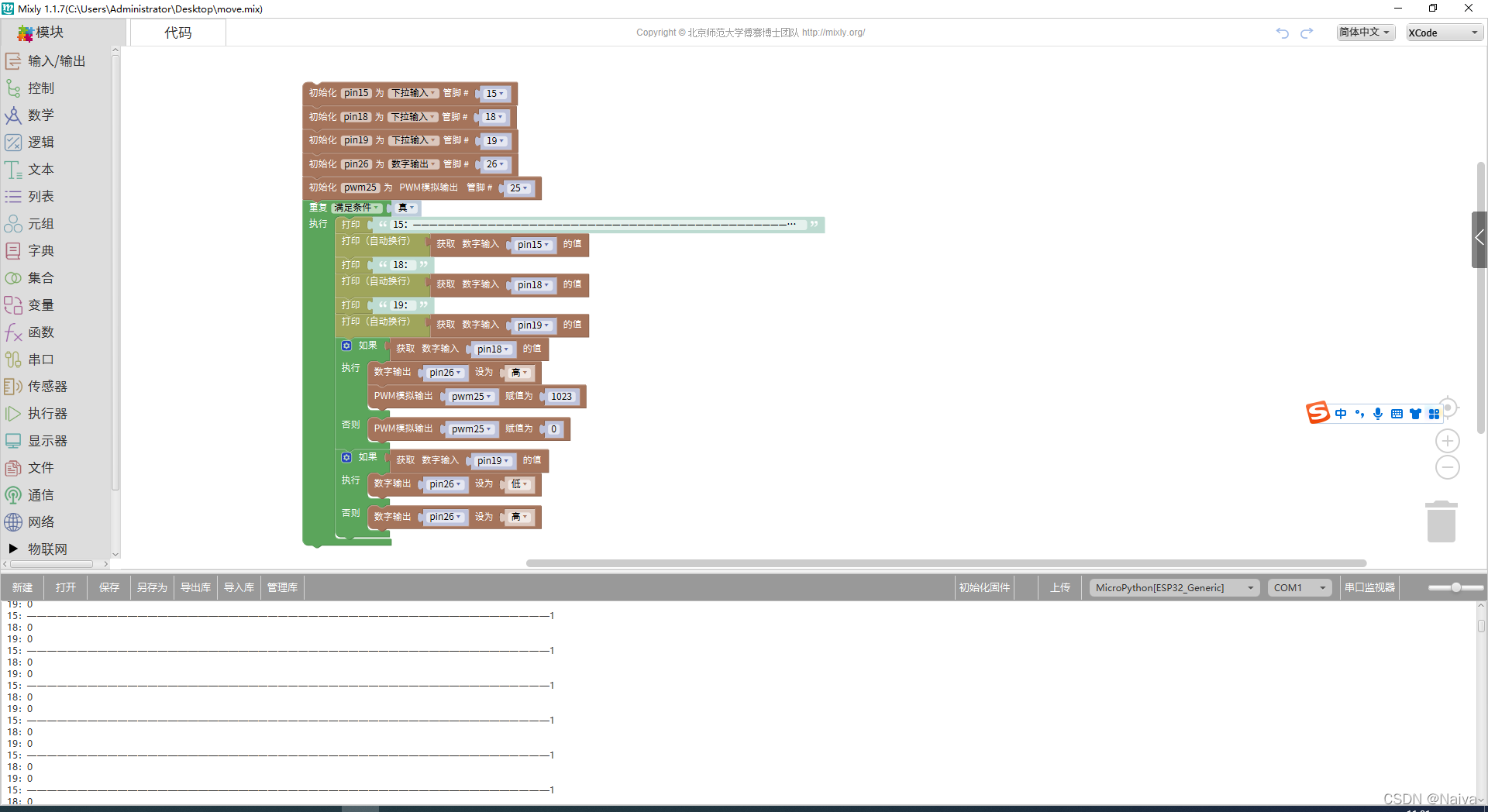

在这里插入图片描述
其实，第一个 pin26 设为 高可以不要，程序就成了以下：
在这里插入图片描述

在这里插入图片描述

1.3 线性控制

电机启动加速，停止减速的时候不能突然停下来，而是缓慢地降速或加速。

在这里插入图片描述

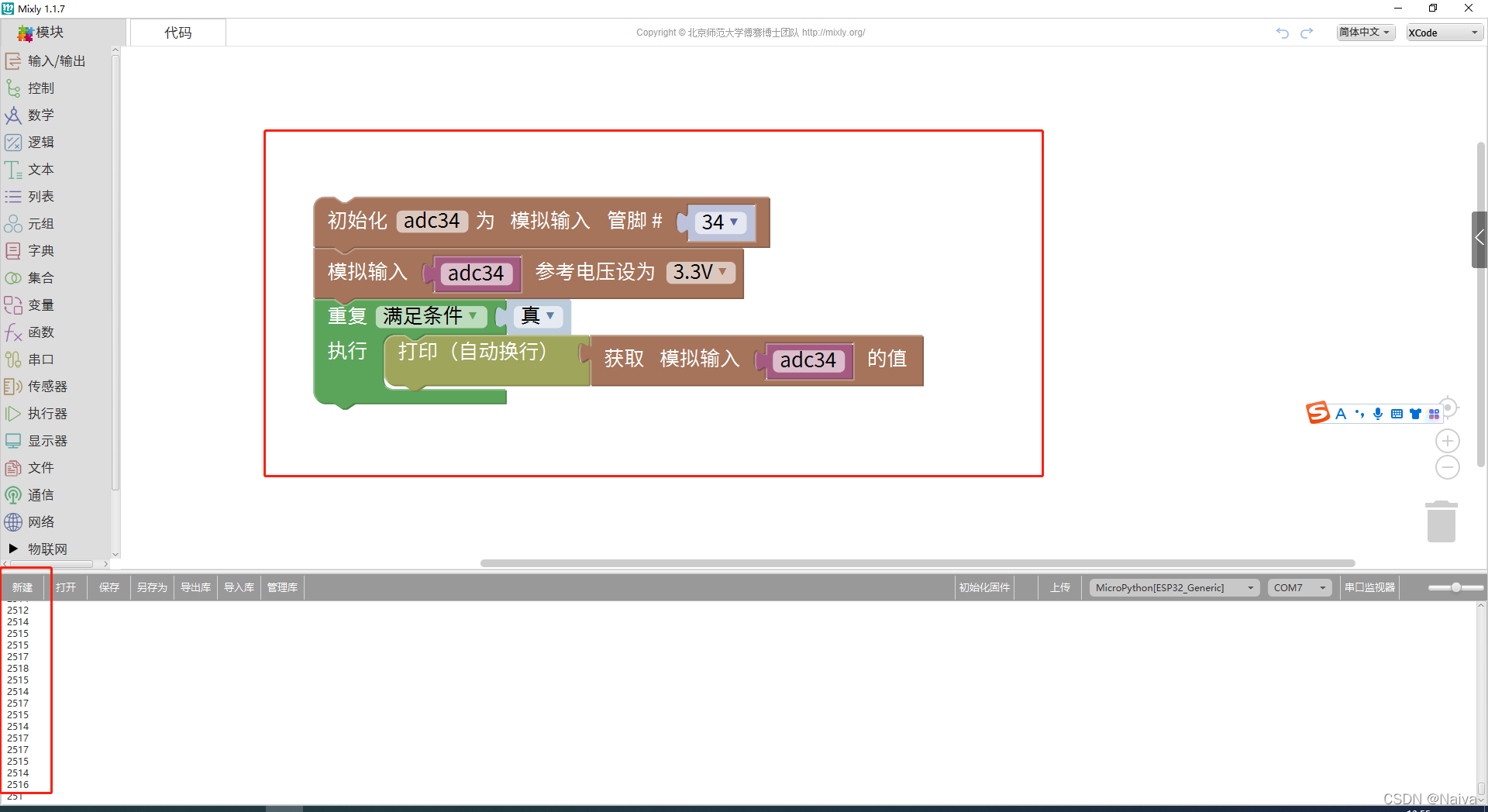

2. ADC测量电压

在这里插入图片描述

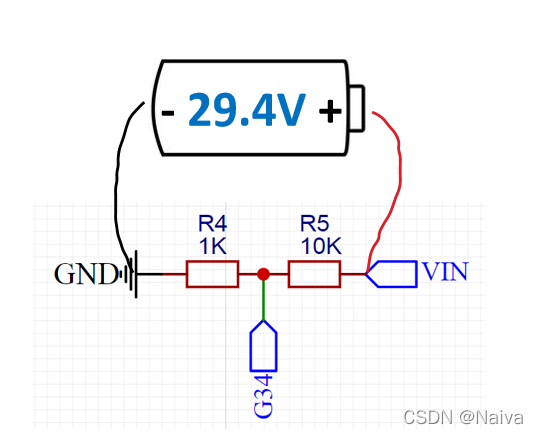

电阻串联组成分压电路：把29.4V电压分成11份，1K电阻占1份，10K电阻占10份

在这里插入图片描述

模数转换器 (ADC)，使用 ESP32 读取模拟值意味着您可以测量 0V~29.4V之间的不同电压电平。

模拟输入引脚具有 12 位分辨率。 这意味着当您读取模拟输入时，其范围可能会在 0 到 4095 之间变化。将测量的电压分配给 0 到 4095 （4095 = 2^12 -1）之间的值，其中 0 V 对应于 0，29.4V 对应于 4095。等比例放大 139.2857142857143 。

ADC是非线性的理想情况下，您会期望在使用 ESP32 ADC 引脚时具有线性行为。然而，这不会发生。

意味着您的 ESP32 无法区分 29.3 V 和 29.4 V。两种电压的值相同：4095。对于非常低的电压值也会发生同样的情况：对于 0 V 和 0.1 V，您将获得相同的值：0。使用 ESP32 ADC 引脚时需要牢记这一点。

2.1 剩余电量百分比%检测

通过单片机读取模拟信号 GPIO34, 范围是0~4095，然后 map函数映射将电压转换为0~100后显示在oled屏幕上。

display.print(map(34,0,4095,0,100));

2.2 读取ADC值计算成电压程序

/**
  * @brief  通过读取20次ADC并计算平均值后计算出电源电压
  * @param  chn:   ADC的通道      analogRead(ADC_PIN)
  * @retval volt： 电压
  */
float getBatteryVoltServer(const int chn){
  int adc_temp = 0;     // 求和
  int average_val = 0;  // 平均值
  float volt;           // 电压
  const float revise = 1.05;    // 1.052759767579195
  for (int t = 0; t < 20; t++){
      adc_temp += analogRead(chn); // GPIO 34
      delay(5);
  }
  average_val = adc_temp/20;//求平均值
  volt = average_val*3.3*11.0*revise/1.0/4096; // Revise = 1.03 ，2^12(采样率)=4096
  return volt;

}

*2.3 ESP32 ADC /DAC

网友：esp32的adc不行，硬件问题，这是向来的坑？

float adc;
adc = analogRead(ADC_PIN) * 4.2 / 4095;           //  ADC 原始结果计算电压公式：Vout = Dout * Vmax / Dmax
adc = analogReadMilliVolts(ADC_PIN) * 11 / 1000.0;  // 10k + 1k 电阻串联分4.2V电压  1V = 1000mV

ESP32的ADC 和DAC 使用要点总结：

  • 1.要用 dacWrite() 而非 analogWrite() 函数，前者 输出模拟信号，后者输出 PWM 信号；
  • 2.要使用analogReadMilliVolts() 直接读取电压，这个函数会结合衰减系数和特征曲线进行计算。
  • 3.要把esp32 库升级到2.0.5版本以上，否则 analogReadMilliVolts() 读数是错误的。
  • 4.使用电阻分压，使待测电压降低到2500mV以内。
  • 5.根据 ADC原始结果计算电压，可以使用公式：Vout = Dout * Vmax / Dmax
    - Vout ：电压
    - Dout ：ADC 原始数字读数。
    - Vmax ：最大可测量输入模拟电压，请参阅 ADC 衰减。
    - Dmax：输出 ADC 原始数字读取结果的最大值，在 Single Read 模式下为 4095，在 Continuous Read 模式下为 4095。

参考资料：

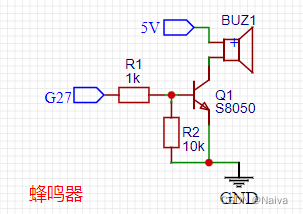

3. 蜂鸣器

3.1 硬件设计

  • 蜂鸣器 C360615

在这里插入图片描述

4. OLED屏幕显示

4.1 硬件设计

  • GPIO 21 (SDA)
  • GPIO 22 (SCL)

4.2 程序设计

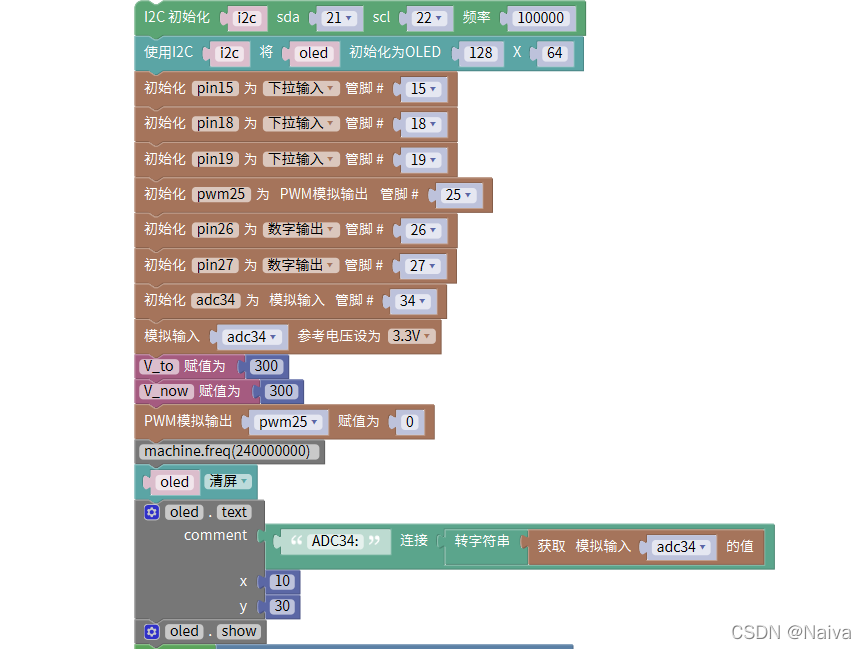

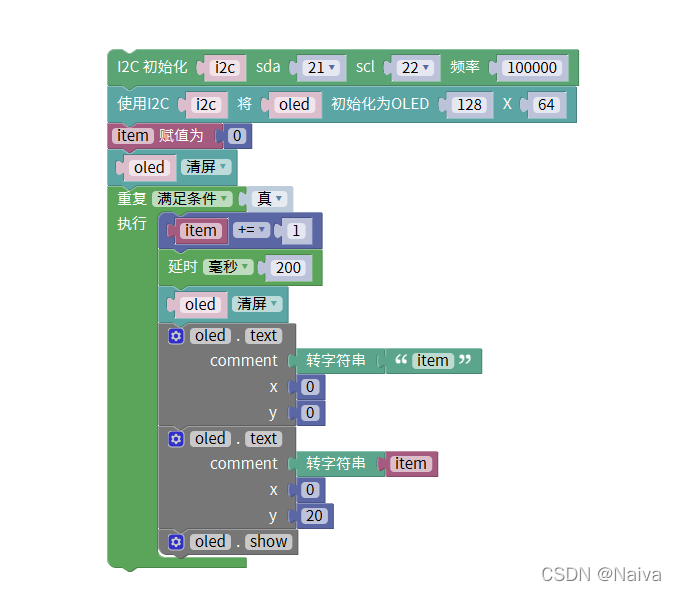

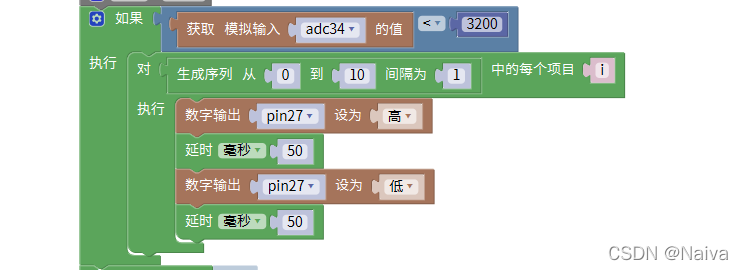

在这里插入图片描述
有个问题没有解决，在单独用USB数据线给开发板和扩展板连接的时候，OLED屏幕可以正常显示，但是连接在29.4V 和 电机控制器上的时候，OLED屏幕没有显示画面。后来发现是之前版本的esp32的扩展板有问题，跟换扩展板后问题解决。

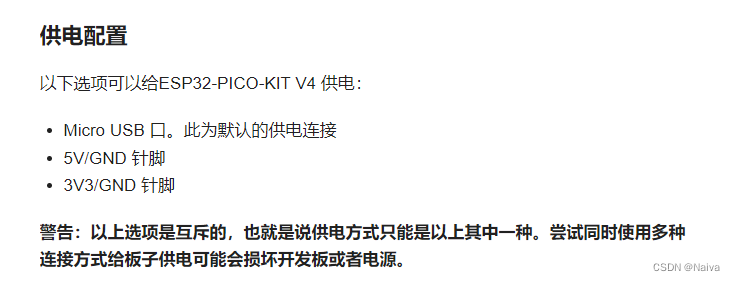

5. 扩展板设计

在这里插入图片描述

问题：

1、 扩展板上的开关再打开的一瞬间，为什么会触发电机转动？

  • 原因：参考问题4

2、开发板单独连接USB供电，oled屏幕可以正常显示，但是连接在电机控制器上面就不能正常显示？

  • 原因：原扩展的问题

3、板载引出复位按钮，开发板下载程序后，需要按动RST复位按钮启动程序。

  • 原因：ESP32-DevKitC开发板设置问题

4、电源 ->扩展板->电机控制，扩展板上面设置电源总开关，这样既控制了扩展板的电源，也控制了电机控制器的电源。不然的话，电机控制器老是跟电源连接，在下载程序或者扩展板上没有插上开发板的时候，接上总电源 电机控制器会控制电机一直转动。

  • 原因： G25 和 G26 外接控制电机控制器两根线原本是用来控制电机正反转的，若两根线短接一次就调换一次电机转向；若是两根线断开，不接任何信号，电机一直转动。这就是为什么ESP32扩展板上面没有插上ESP32主控开发板（或者扩展板拨动开关的一瞬间）电机一直转动（或瞬间转动）的原因。
  • 解决方法：可以利用扩展板上面的电源总开关，单刀双掷开关。开关拨动一侧，即控制扩展板、开发板或者电机控制器的电源；开关拨动到另一侧，电路连接电池的GND和G25管脚的电机PWM控制线连接，始终输出0，这样就禁止电机上电转动。参考：CD4053典型应用电路之模拟开关CD4053与单片机的连接。

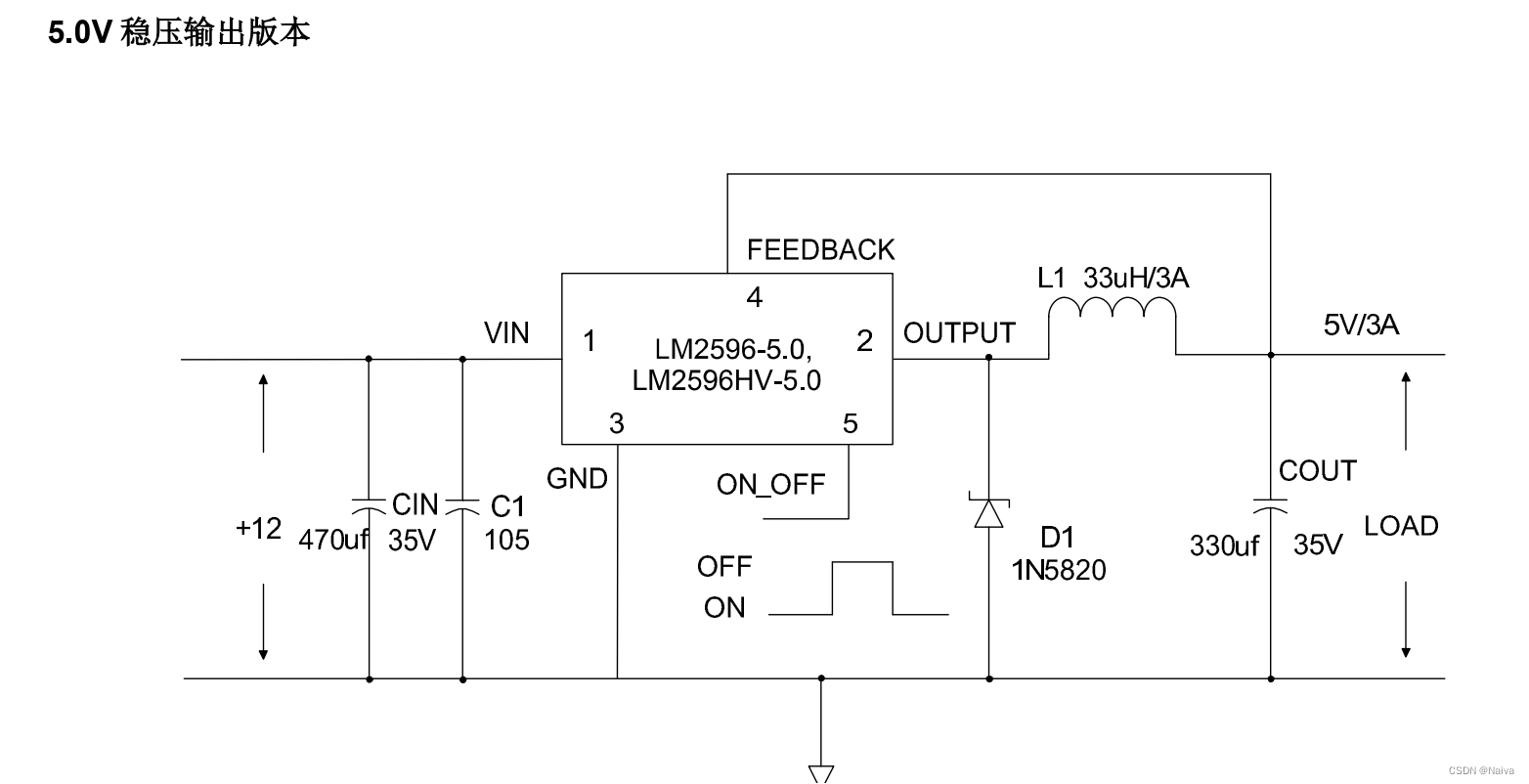

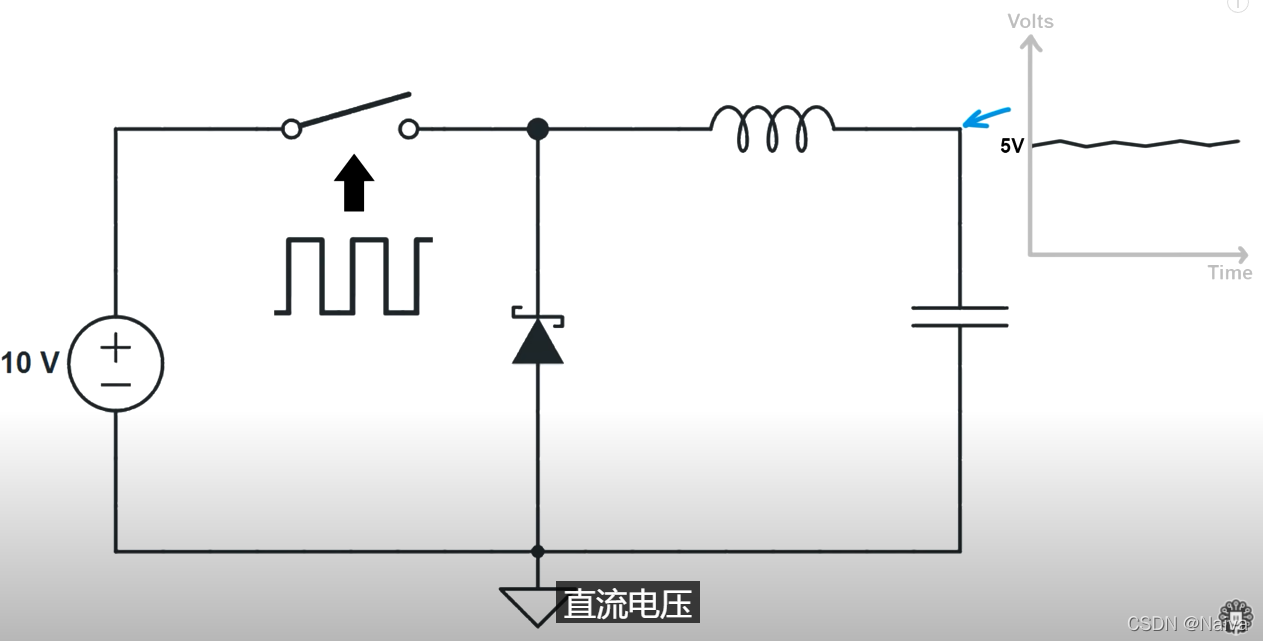

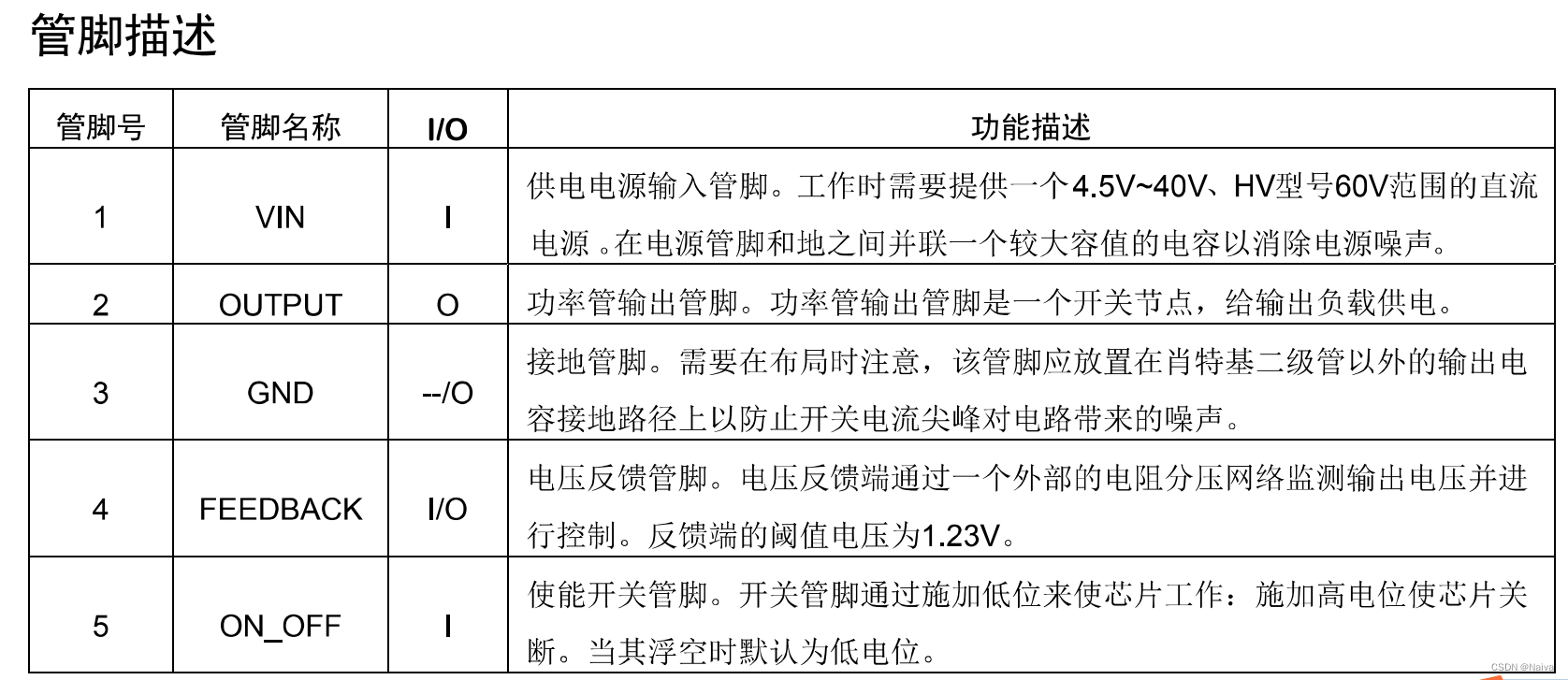

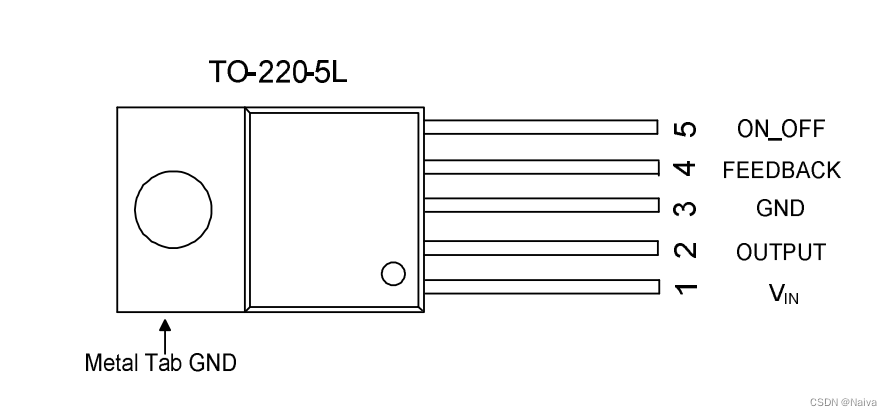

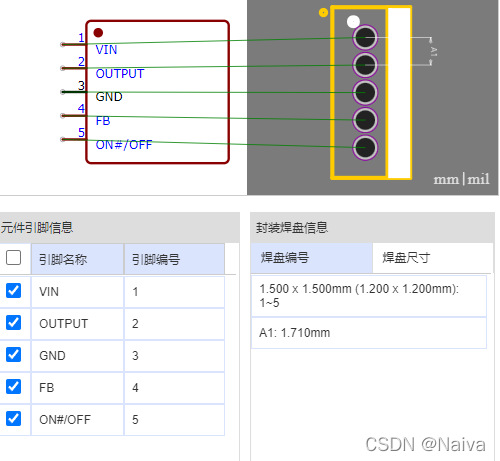

5.1 LM2956 Buck电路原理

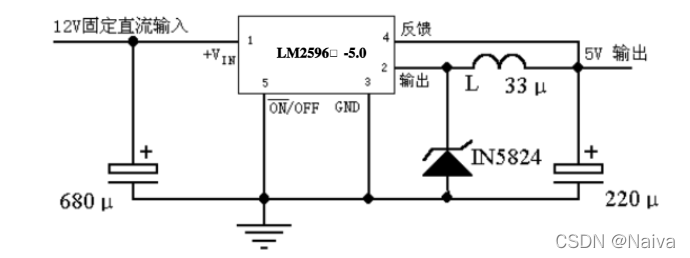

电路原理：由于LM2596属于开关型MOS管，通过一开一关控制输出电压，输出方波，要得到平滑的直流，需要输出端配合电容和电感组成LC低通滤波器。电感防止开关电路时电流的突变，且不消耗能量；电容防止电路中电压的突变。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

问题：

1、ESP32开发板不用29V转5V电源可以正常工作，使用LM2596 to 5V烧坏了两块开发板 ，开关电源输入电源滤波电容可能引起的问题 LM2596通断电之后损坏的原因分析

在这里插入图片描述

解决： 使用吸收上电尖峰性能更好的低ESR的铝电解电容或者钽电容来解决电压突变的问题，且合理的布局

5.1.1 元器件选型

参考：【B站@唐老师讲电赛】电源大师12—BUCK降压电路 BOOST升压电路，电感电容参数计算，前馈电容Cff计算

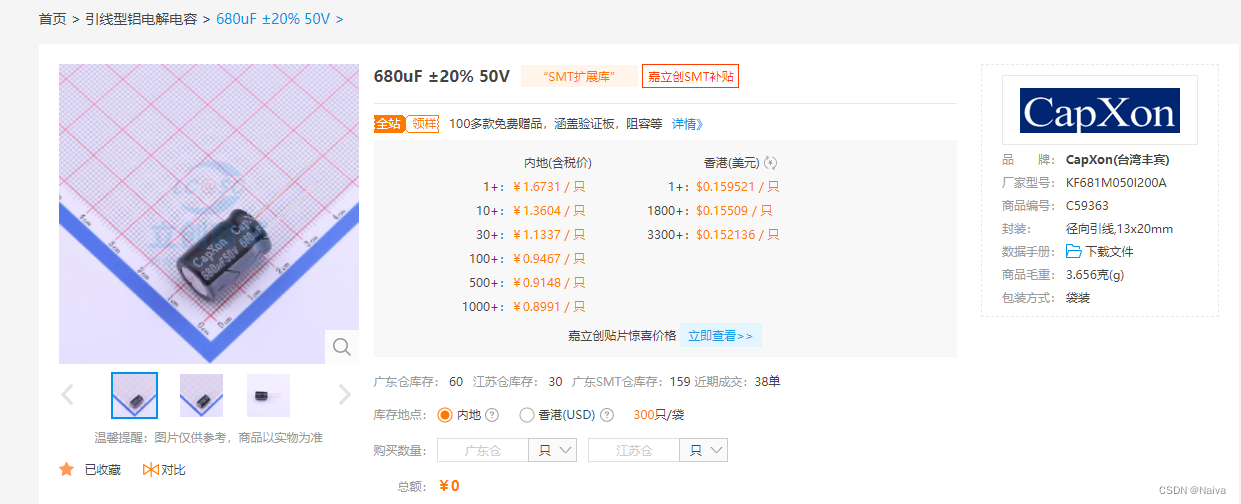

电容

电容和电感组成LC低通滤波器，电感防止电路中电流的突变，电容防止电路中电压的突变。

在这里插入图片描述

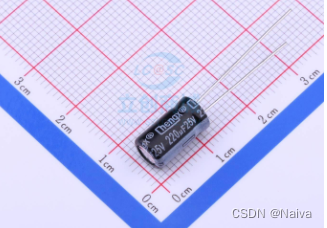

  • 220uf 25V 立创编号C12450

在这里插入图片描述

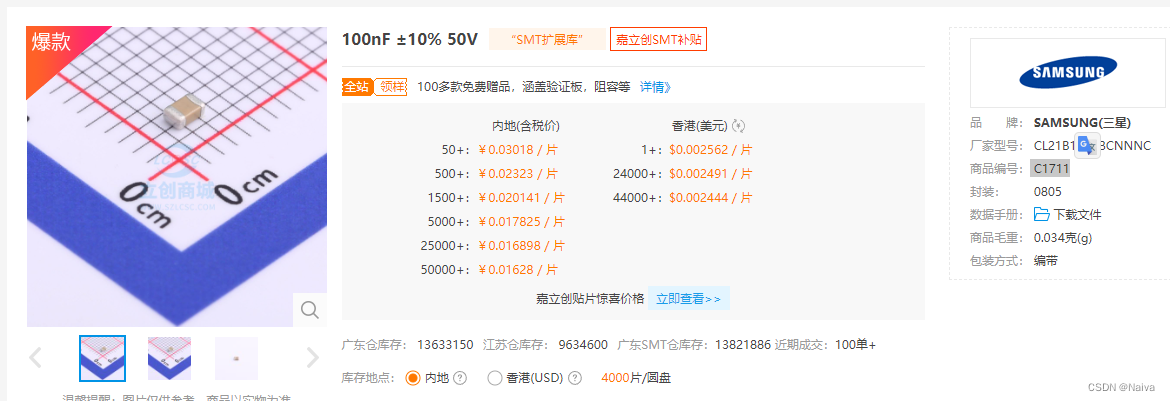

  • 0.1uF/100nF ±10% 50V 0805封装 ，并联Cin两端的钽电容 编号C1711

在这里插入图片描述

电感

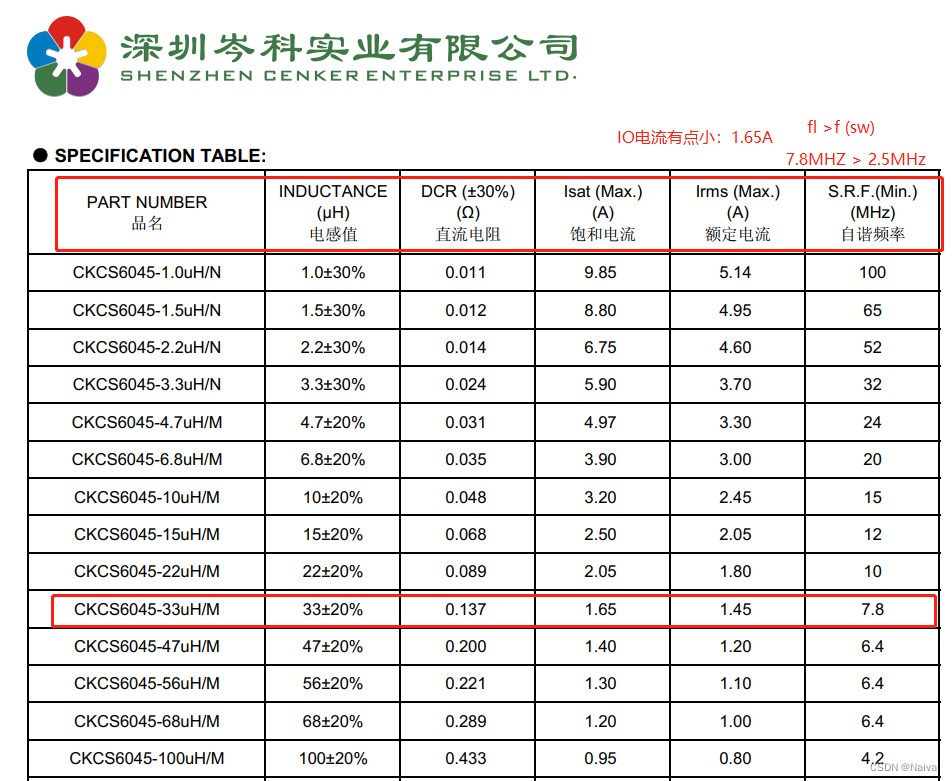

电感防止电路中的电流突变。根据计算选择对应电感值、额定电流以及一体成型的电感。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

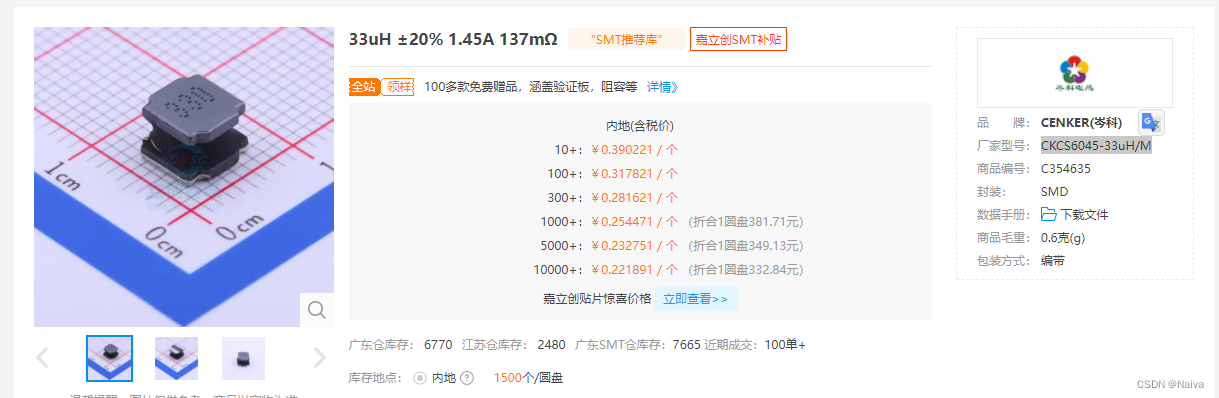

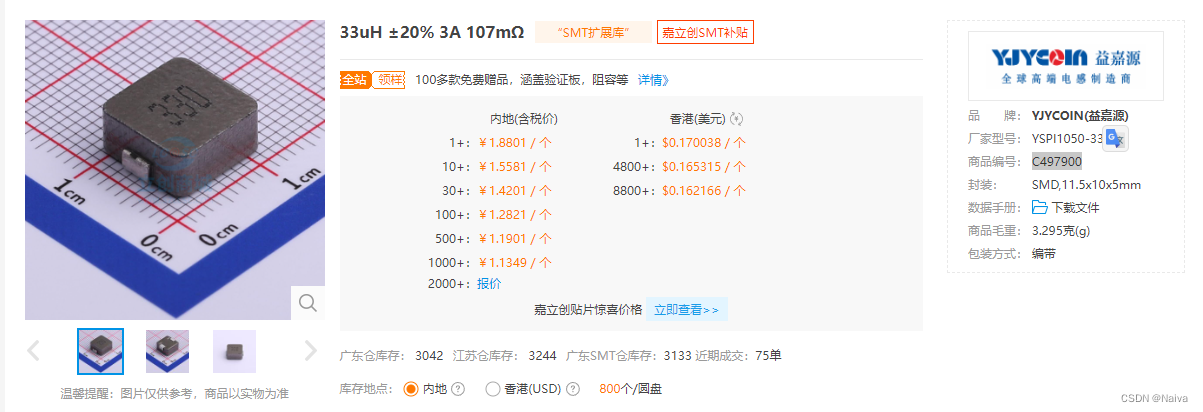

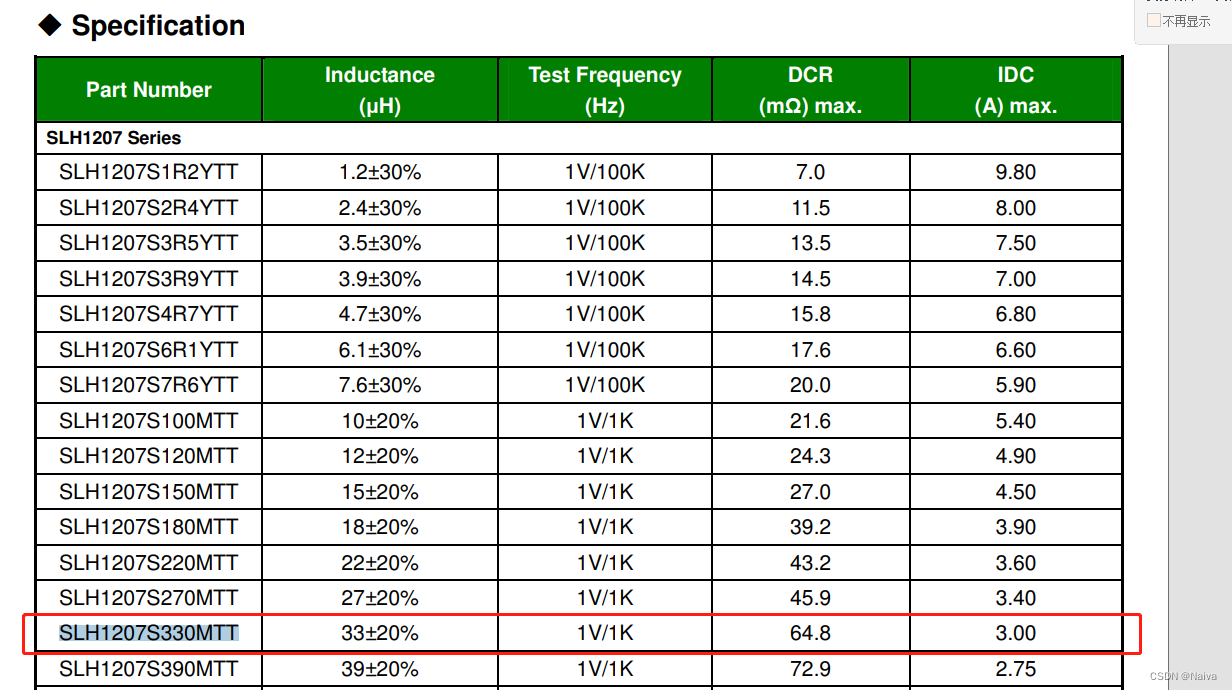

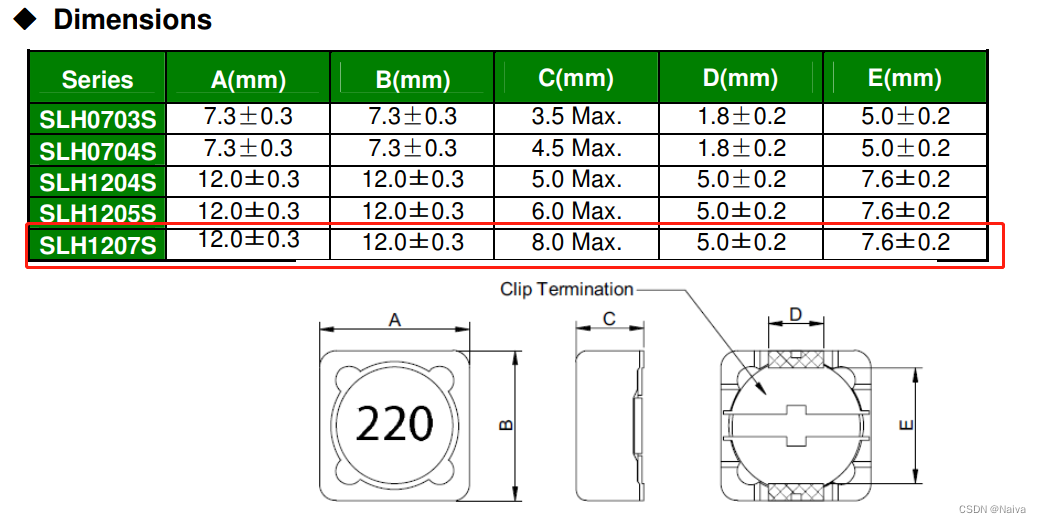

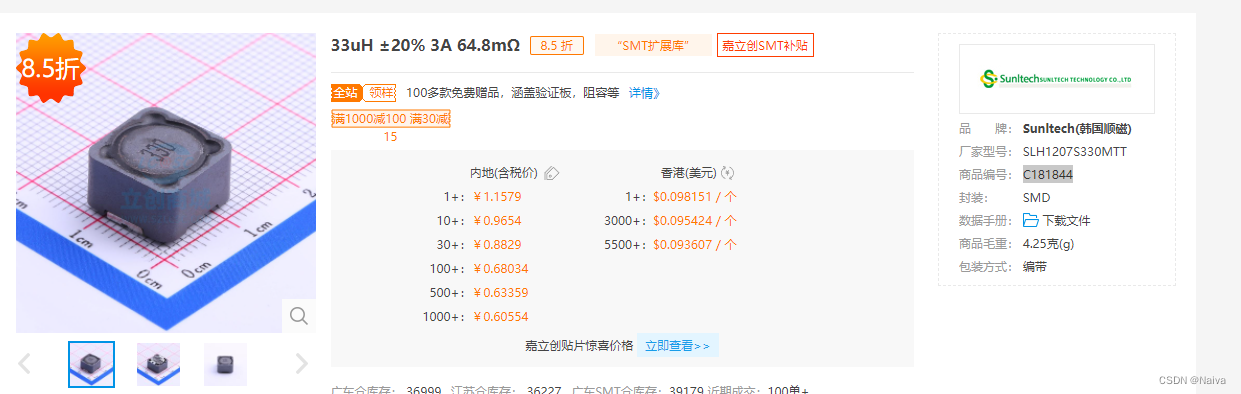

  • 33uH ±20% 3A 107mΩ YSPI1050-330M 立创编号C497900 (推荐使用这种一体成型的电感)

在这里插入图片描述

二极管

同右侧的电感、电容组成一条完整的回路，避免电子堆积在电感的一侧烧坏电路。

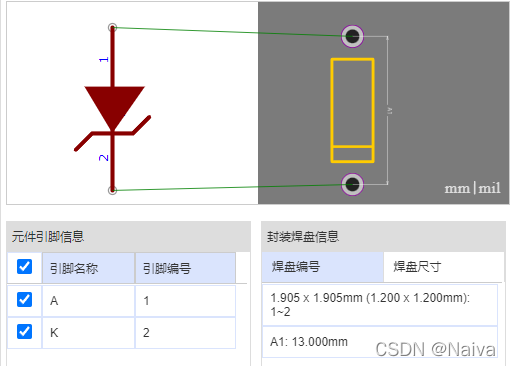

以下是 1N5822 40V 3A 525mV@3A 肖特基二极管 ，立创编号C915962
在这里插入图片描述

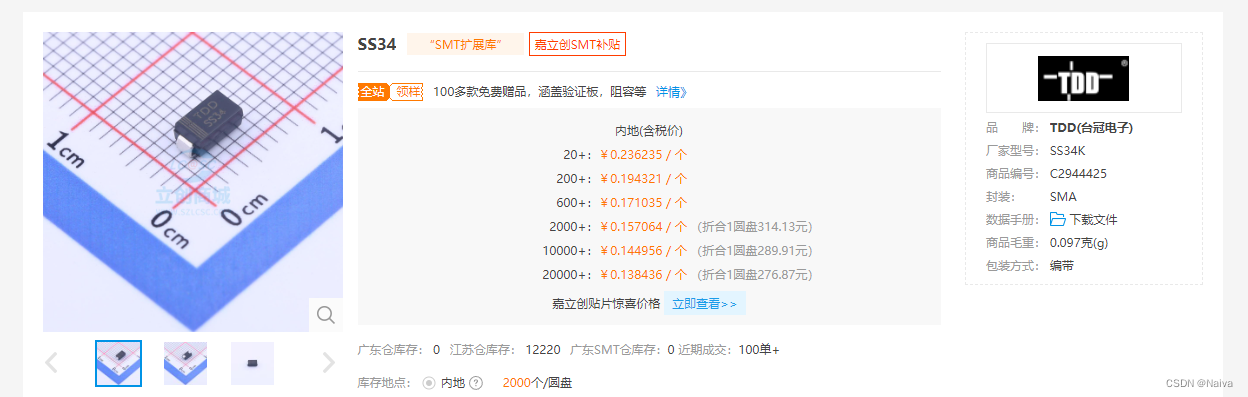

SS34 表贴 二极管
在这里插入图片描述

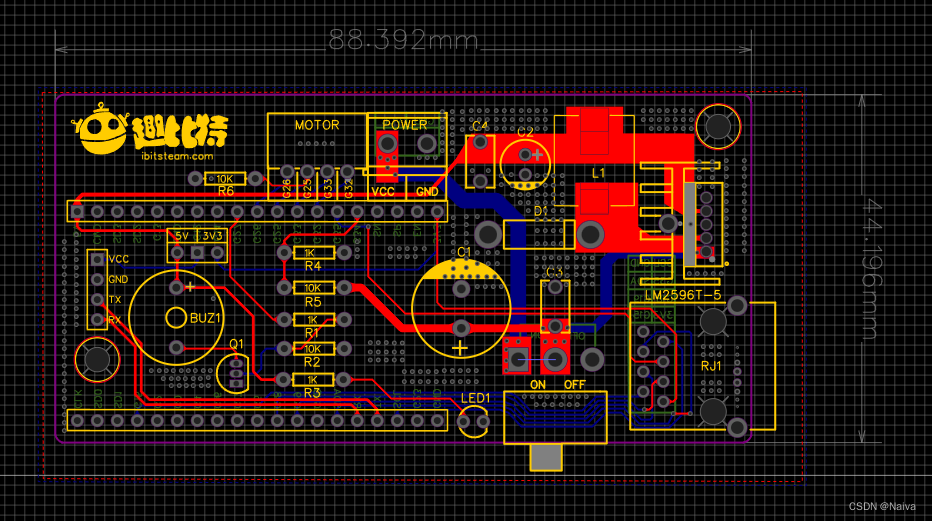

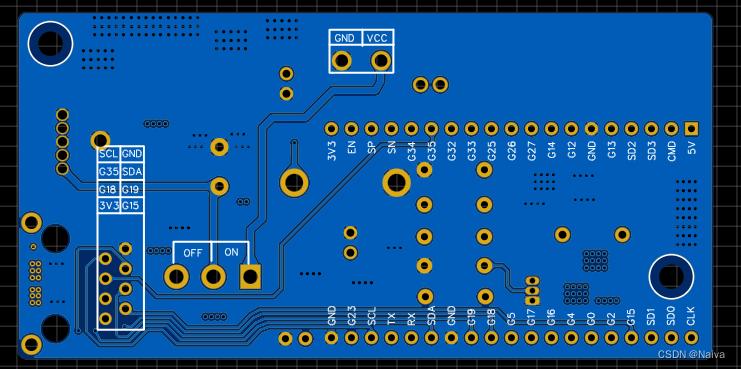

5.1.2 LM2596 PCB Layout 设计

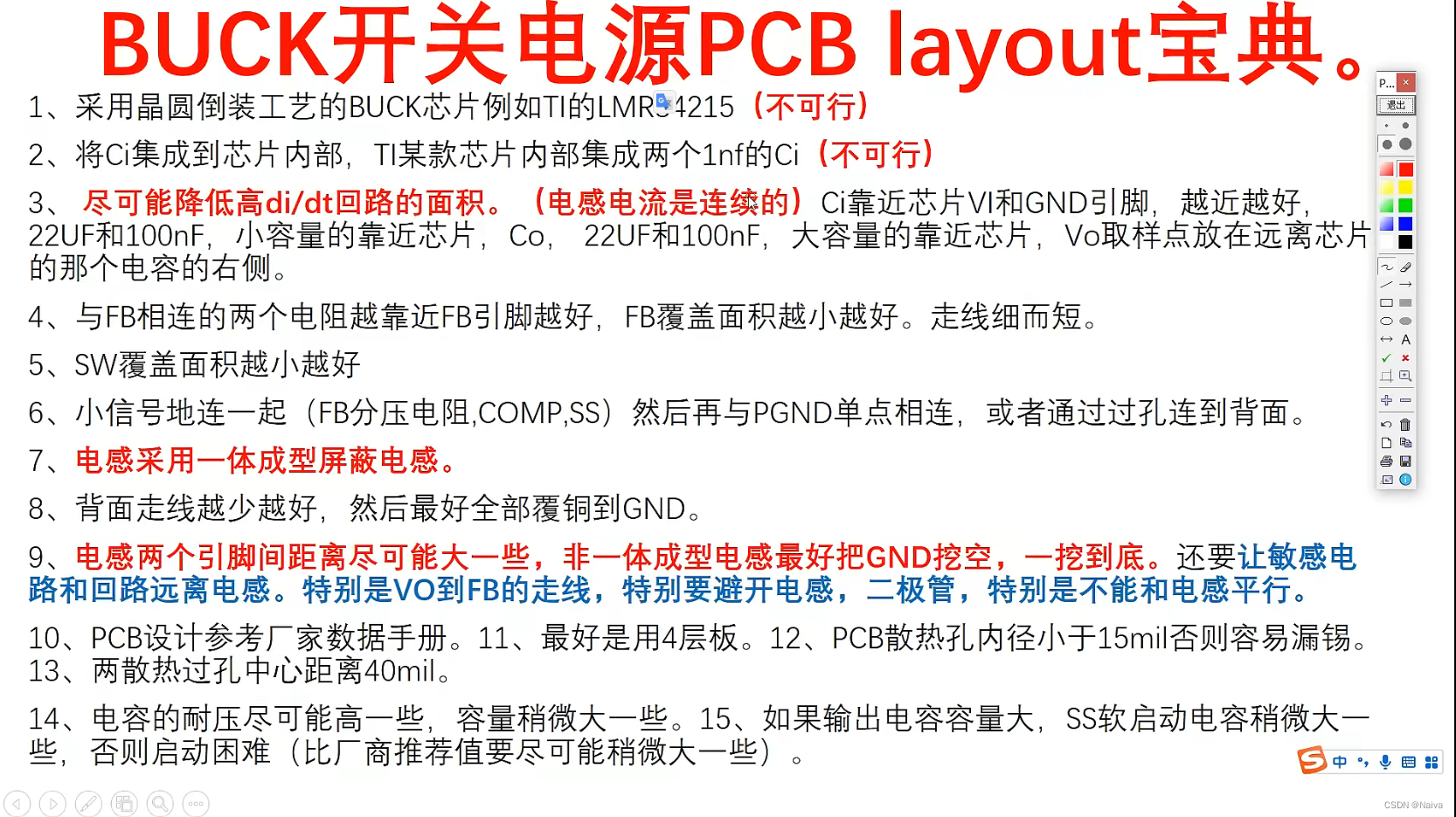

BUCK 开关电源PCB layout 宝典

在这里插入图片描述

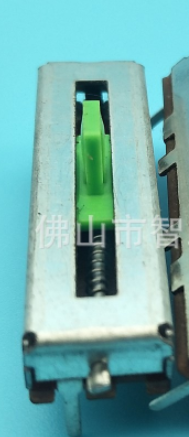

5.1.3 滑动开关

  • SS12D11 G5 2档3脚
  • 立创商品编号 C319012 (直插，立式，不带固定柱)
  • 立创商品编号 C319010 (直插，卧式，带固定柱版)
  • 立创商品编号 C319015 (直插，卧式，不带固定柱版)
    在这里插入图片描述

RJ-45 以太网连接器

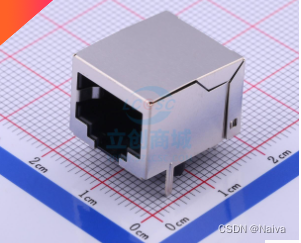

以太网连接器 俗称’水晶头’，专业术语为RJ-45连接器，属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

  • RJ45 10P/8C 立创商品编号： C386758

在这里插入图片描述

注意：RJ-45只是用作导线连接器使用，选择引脚和凹槽内金属触点直通的，不是带网络变压器的连接座。

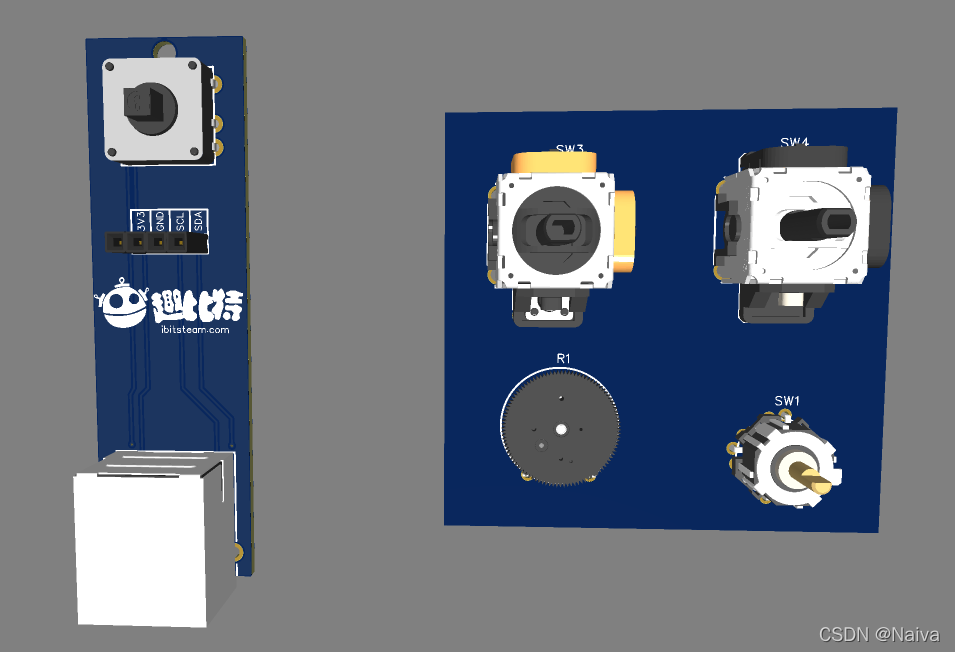

6. 遥控手柄

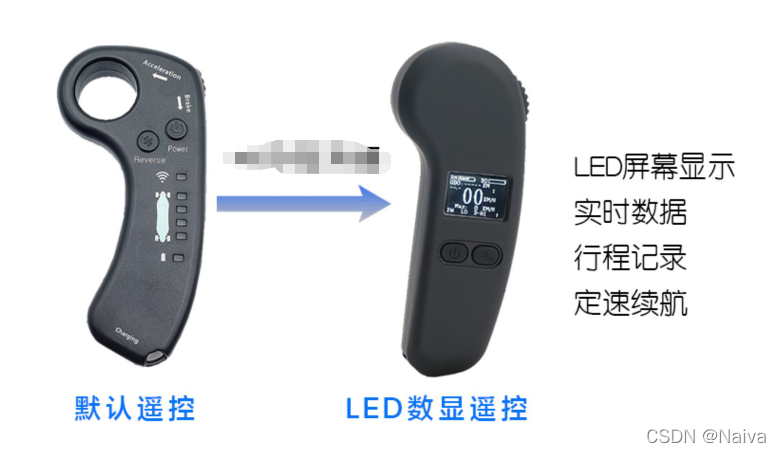

小技巧：通过专利检索网站可以快速查找市面上的遥控手柄的设计作参考。例如：【佰腾网】 一种新型电动滑板车遥控器及电动滑板车
在这里插入图片描述

在这里插入图片描述

  • 拨盘电位器
    在这里插入图片描述

在这里插入图片描述

  • 无人机/PS2摇杆

在这里插入图片描述

在这里插入图片描述

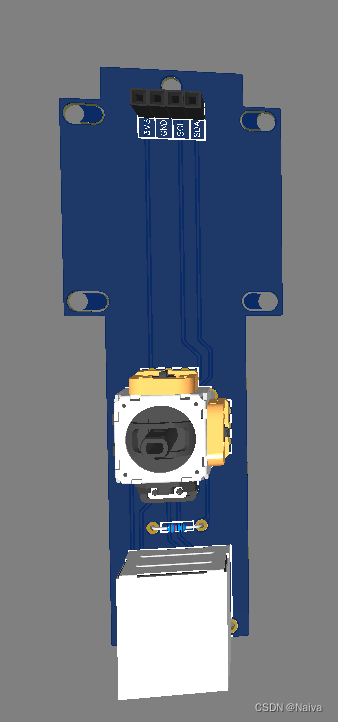

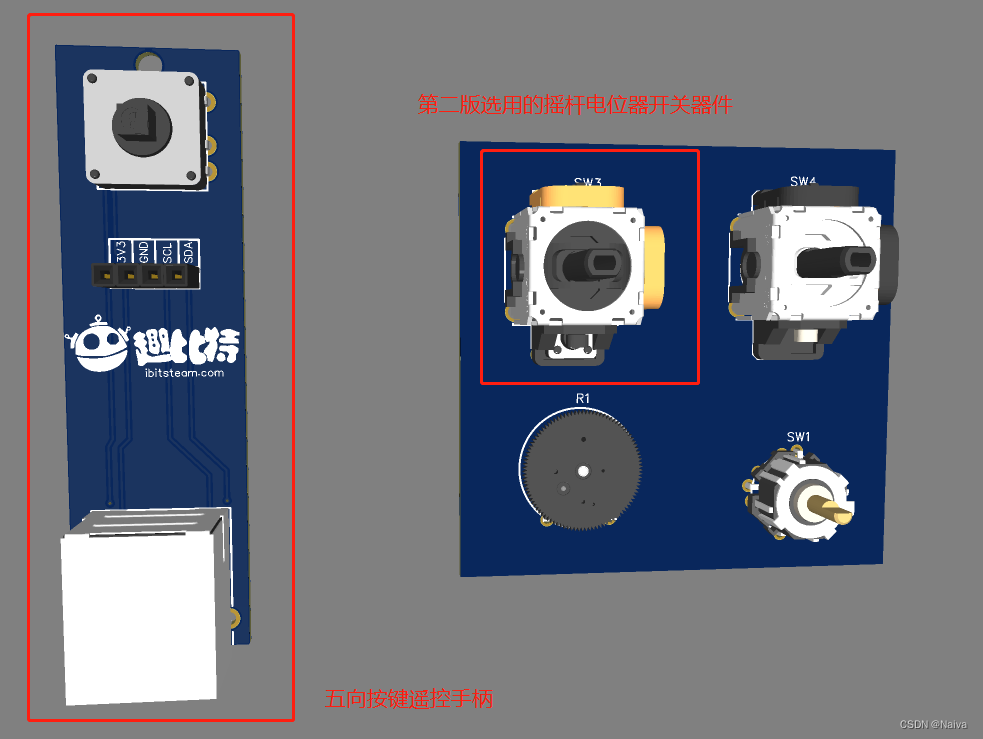

6.1 五向按键版

在这里插入图片描述

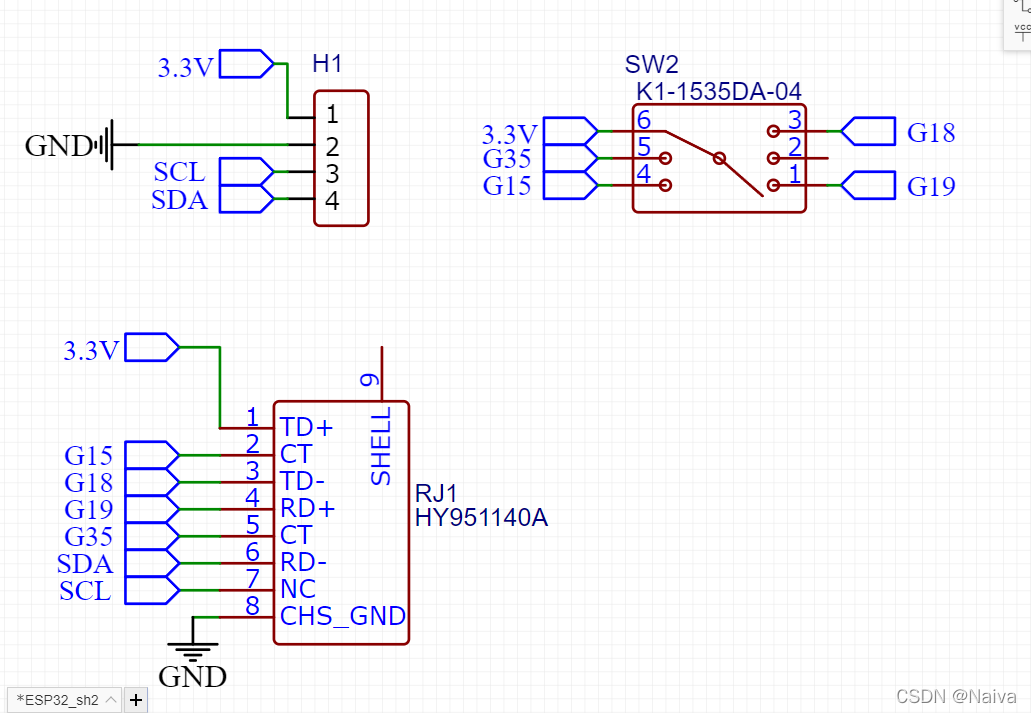

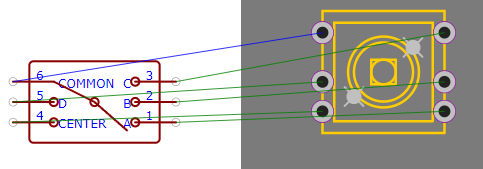

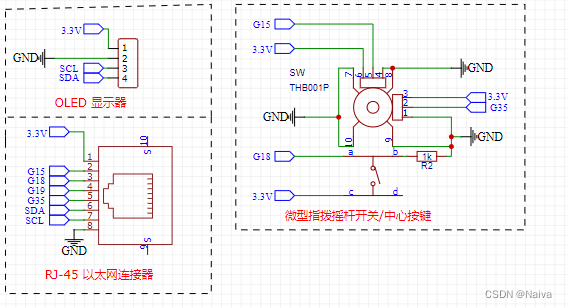

COMMON是公共端，可以根据需要接VCC或者GND，配置上拉或者下拉输入。CENTER是按键按下，其他A B C D分别对应上下左右方向按键。

在这里插入图片描述
在这里插入图片描述

6.2 摇杆版

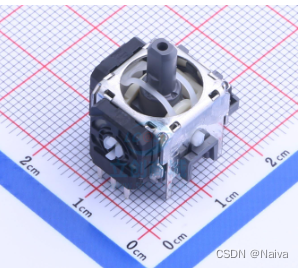

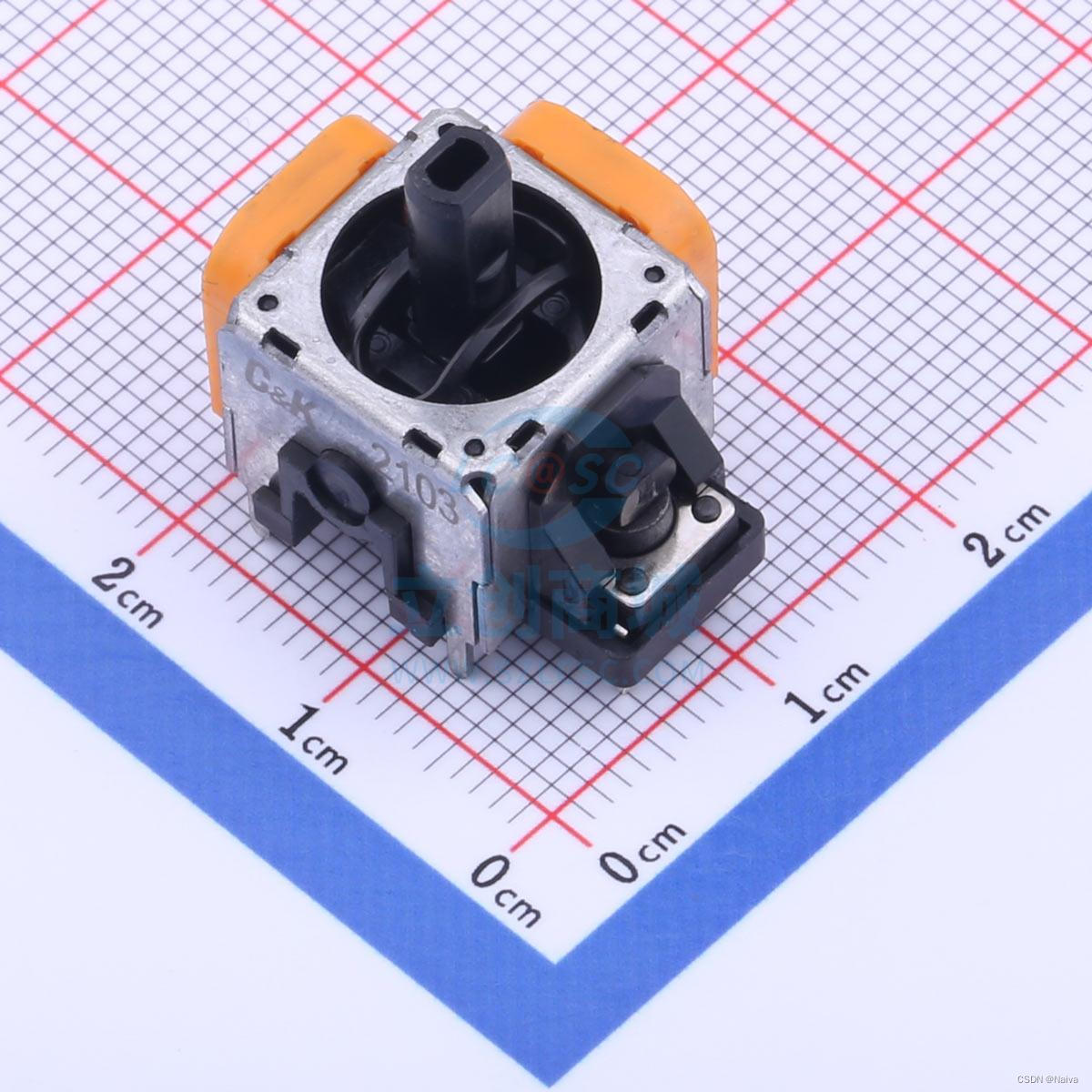

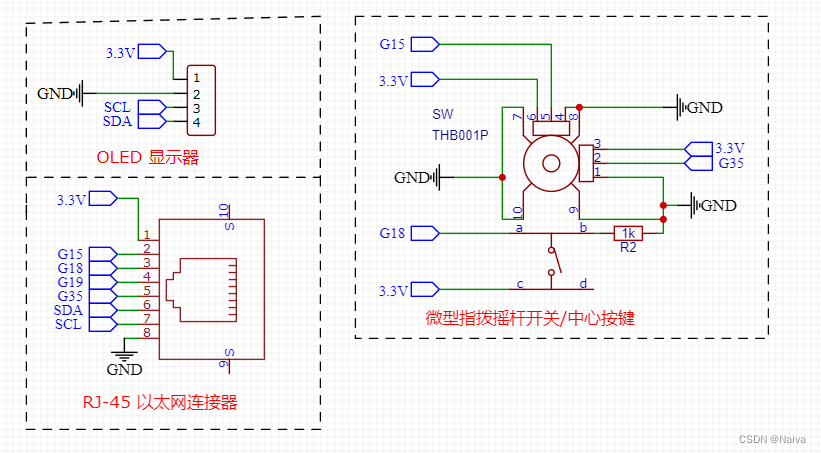

  • 多功能开关 / 微型指拨摇杆开关 带中心按键 THB001P / 插件 立创商品编号：C2685355

在这里插入图片描述

在这里插入图片描述

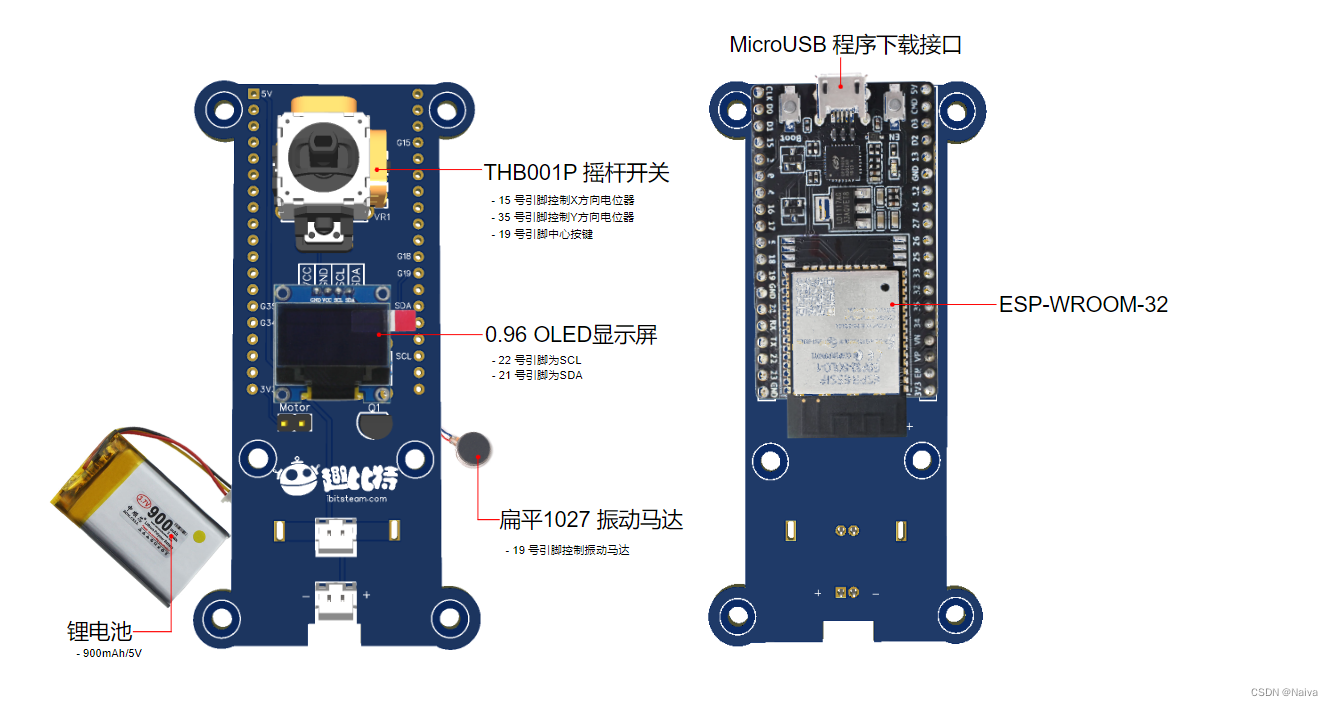

有线RJ-45, 0.96寸oled ,无震动马达，摇杆版

在这里插入图片描述

在这里插入图片描述

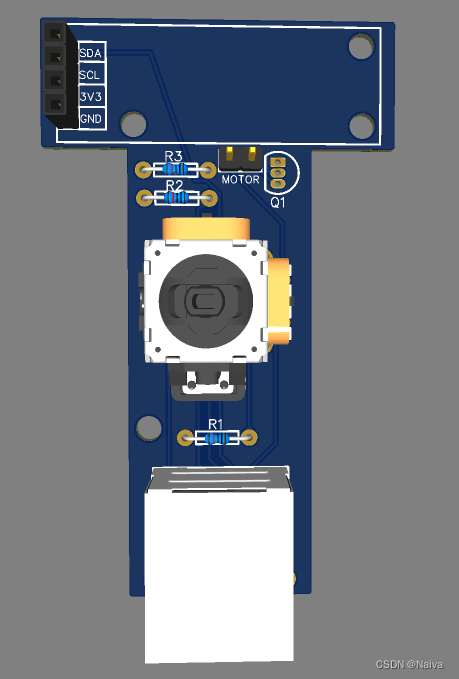

有线RJ-45, 0.91寸oled ,震动马达，摇杆版

在这里插入图片描述

在这里插入图片描述

项目成果

硬件设计

立创EDA ESP32扩展板

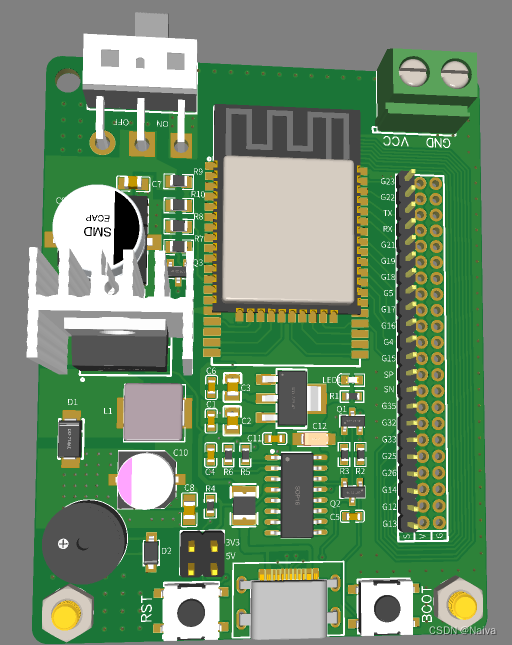

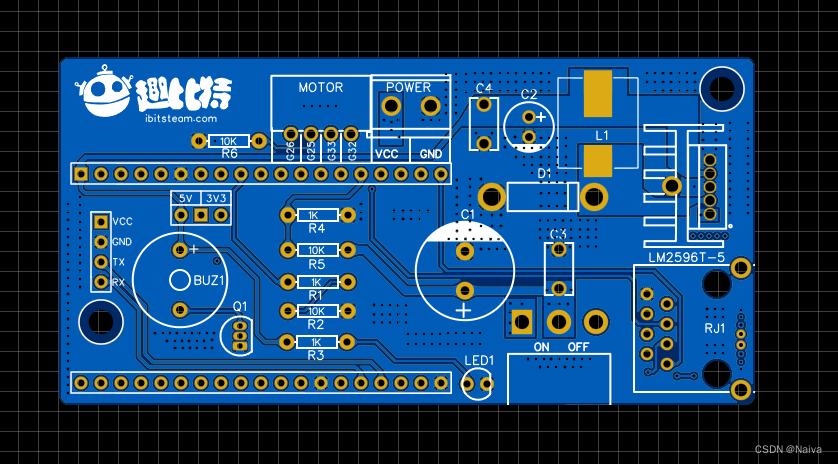

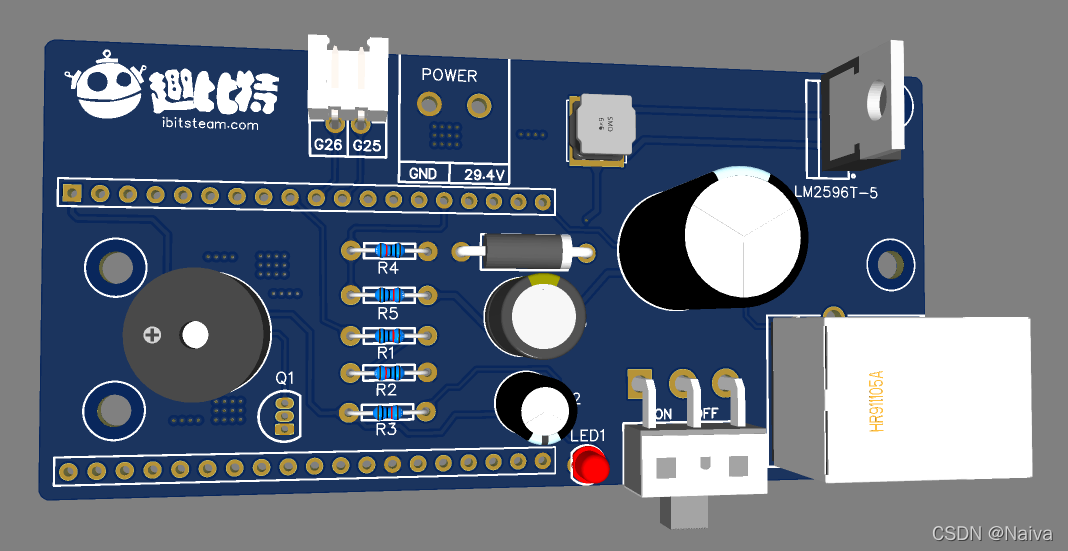

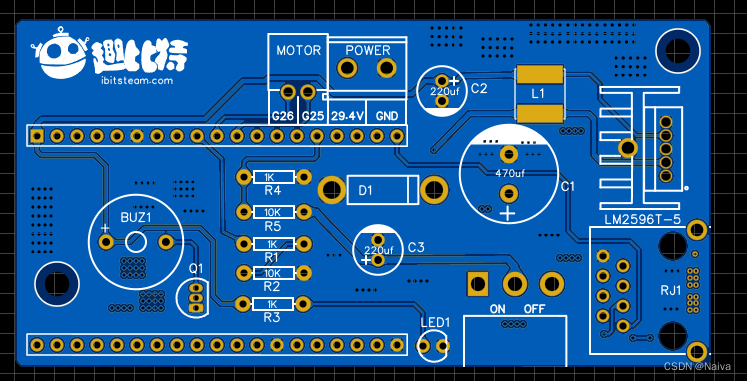

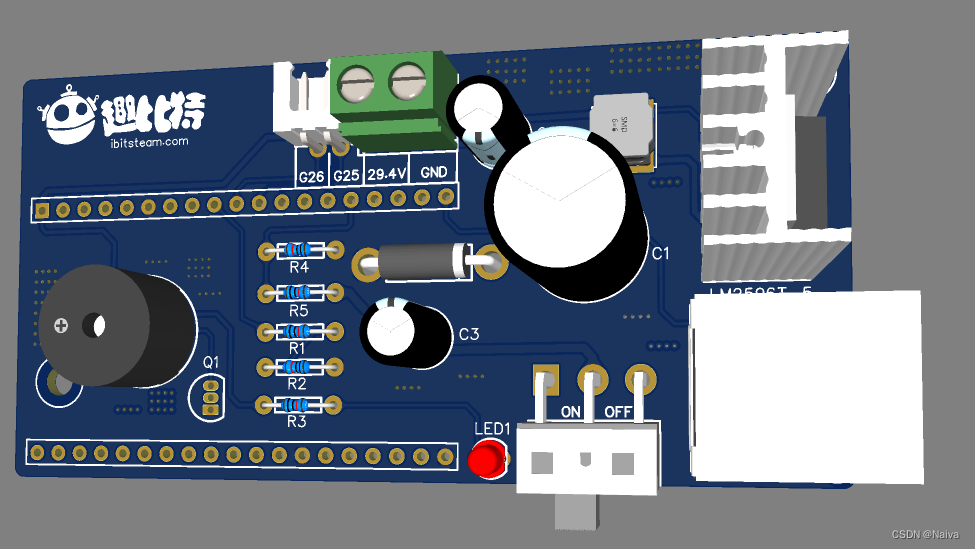

第一版：

在这里插入图片描述

第一版烧坏了两块ESP32 WROOM 32 开发板，是因为DC BUCK降压电路没有设计好，PCB layout和电容的选型问题。

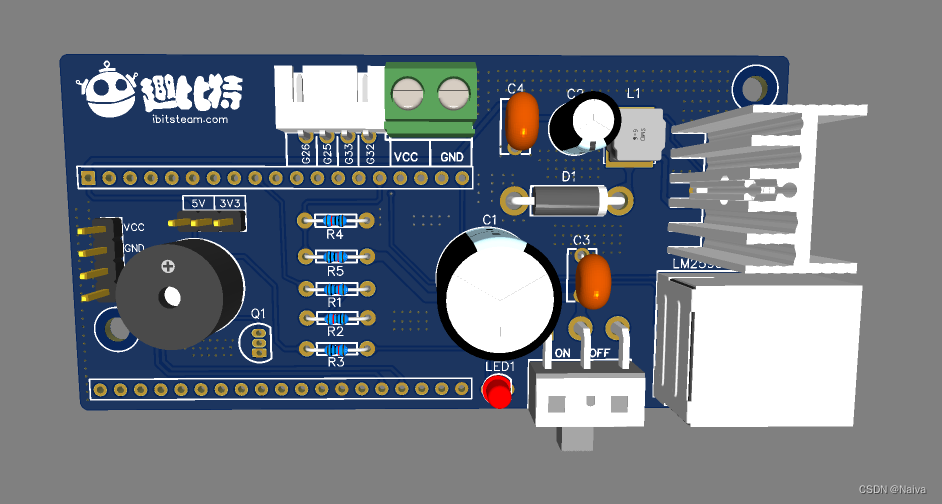

第二版：

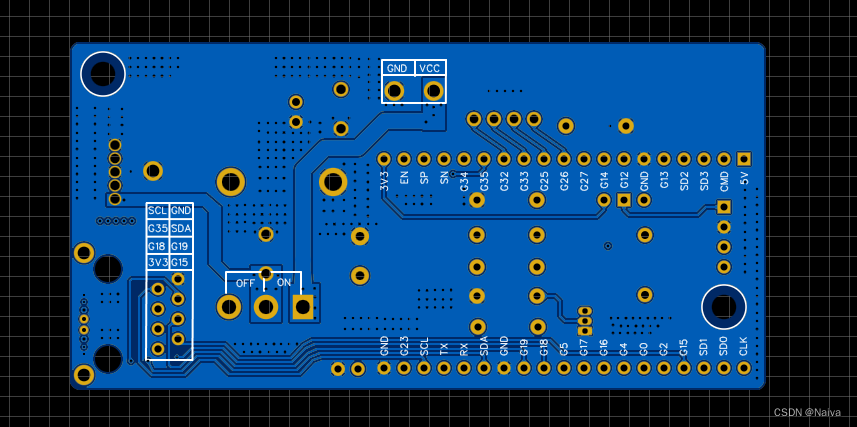

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

第三版：

在这里插入图片描述

修改后
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

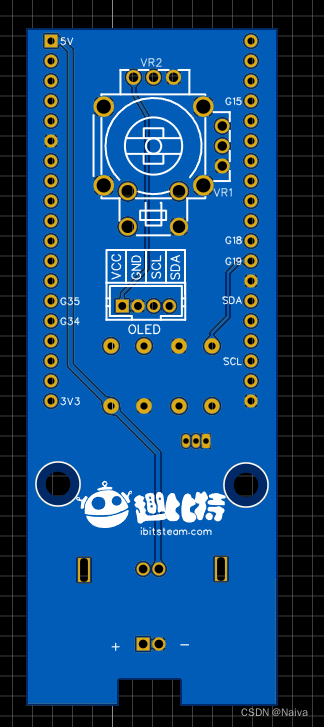

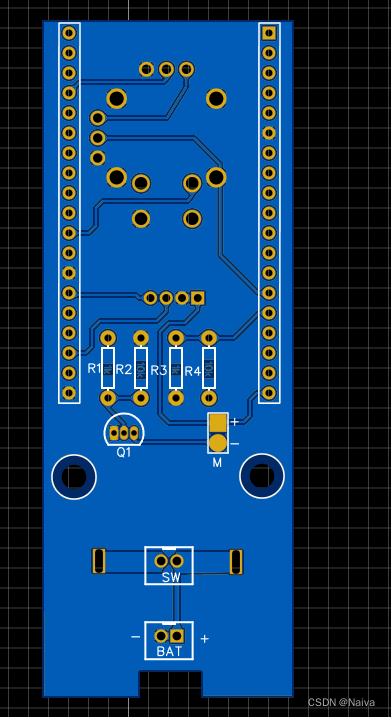

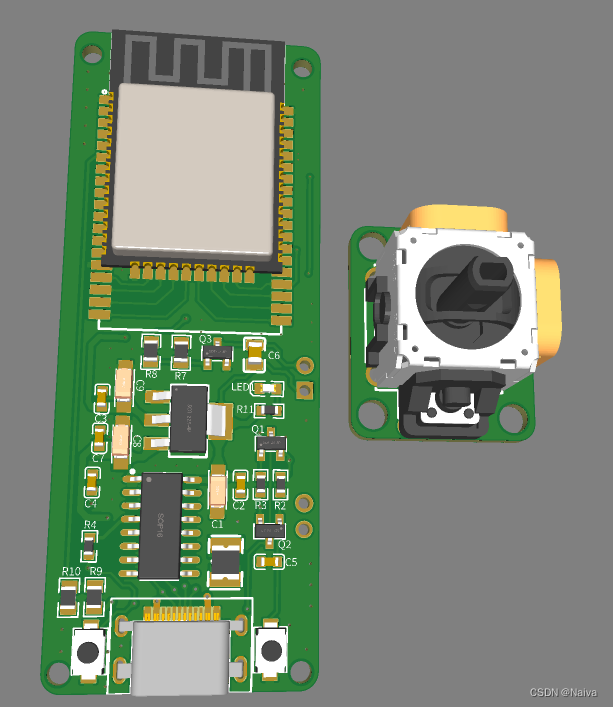

立创EDA ESP32遥控手柄

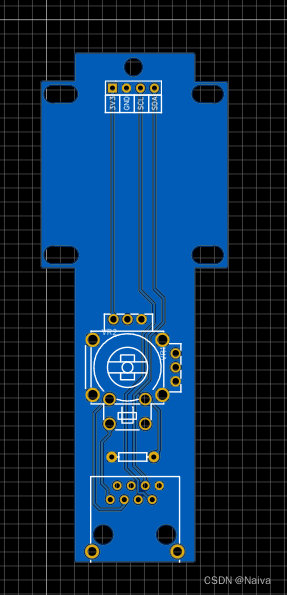

第一版：

在这里插入图片描述

第二版：

在这里插入图片描述

第三版：

在这里插入图片描述

第四版：

为了更好设计外壳，去掉了四个耳朵，为了顶面放置电池，将带哪个组放到了底面。

在这里插入图片描述

在这里插入图片描述

集成ESP32开发板

在这里插入图片描述

在这里插入图片描述

备注：这一版存在蓝牙了连接通信距离短的问题

软件设计

五向按键版的遥控手柄

Mixly 程序

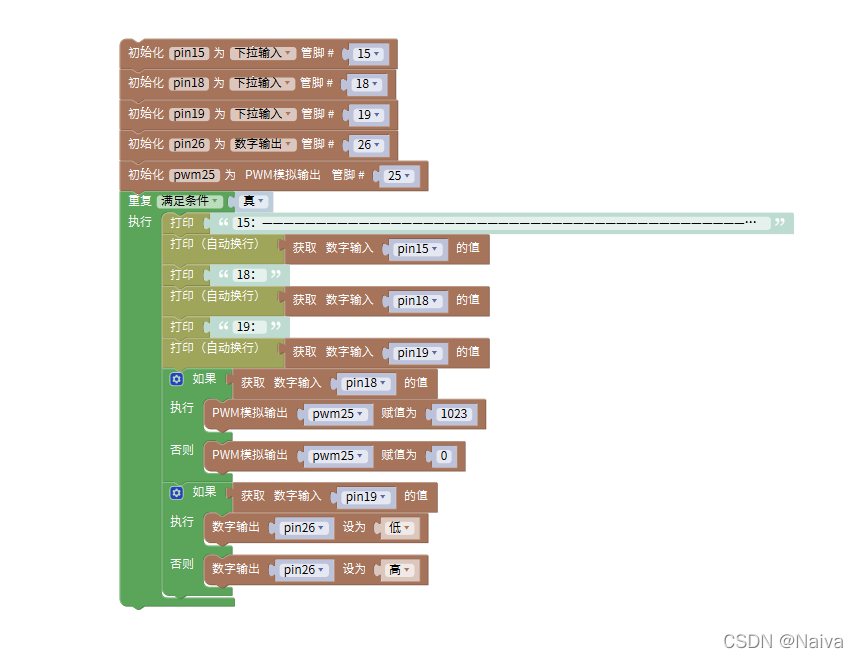

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

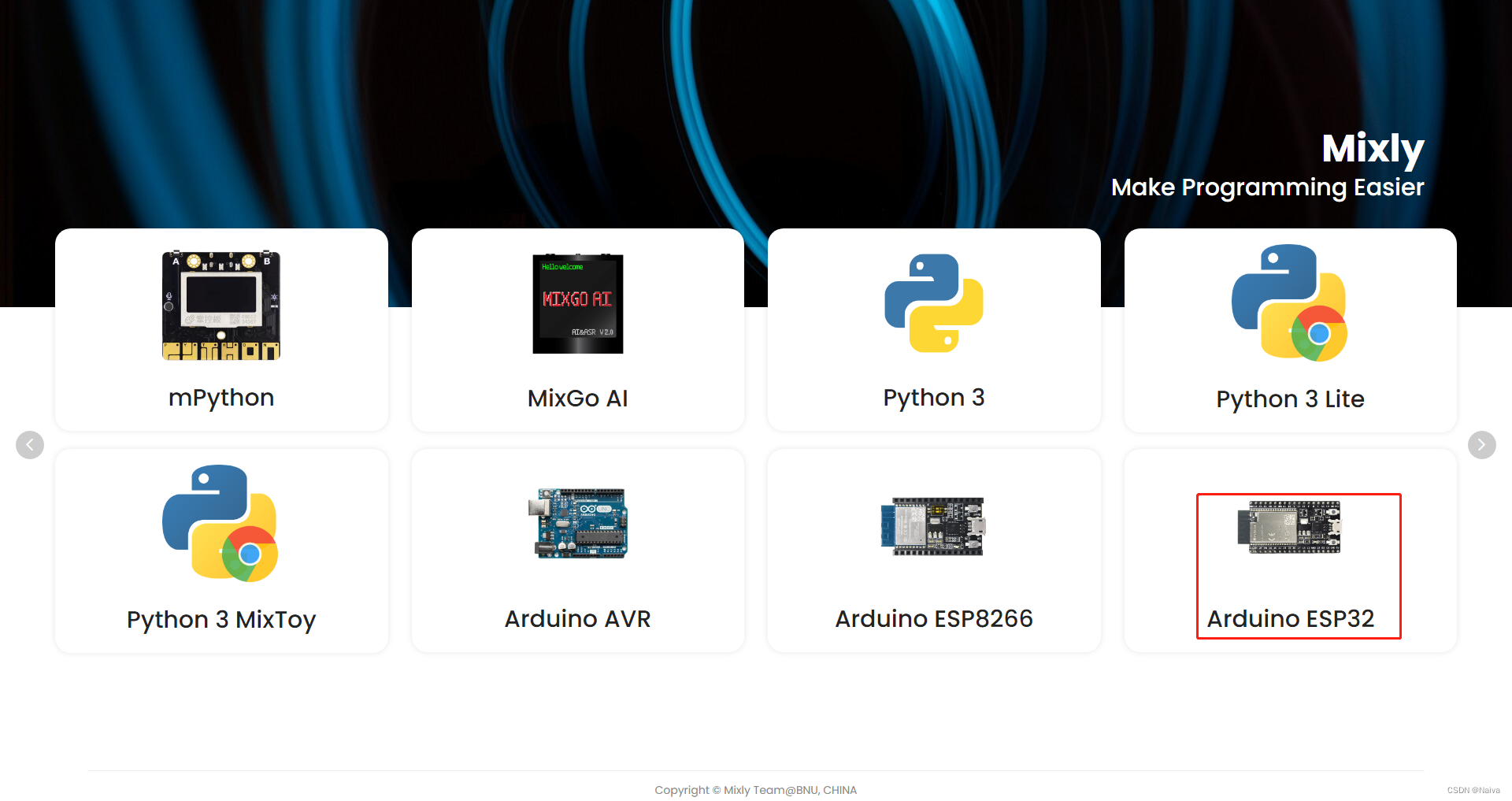

Mixly 2.0

米思齐2.0版本 软件包比较大，有6G多。 利用blockly
在这里插入图片描述

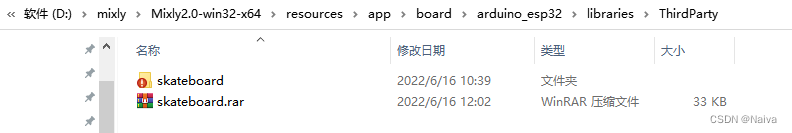

Mixly 米思齐 图形化封装插件源代码路径：
在这里插入图片描述

D:\mixly\Mixly2.0-win32-x64\resources\app\board\arduino_esp32\libraries\ThirdParty

Mixly 米思齐 图形化依赖C代码头文件：

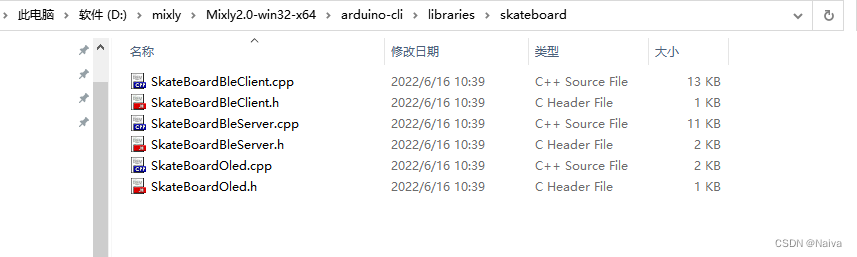

在这里插入图片描述
D:\mixly\Mixly2.0-win32-x64\arduino-cli\libraries\skateboard

资料下载

ESP32 for Arduino IDE

参考资料：

有线—五向按键版本
// V.04.22
#include <Wire.h>                // 使用I2C库  ESP32 GPIO22(SCL) GPIO21(SDA)
#include <Adafruit_GFX.h>        //Adafruit 库写入显示器
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128      // 使用的是 128×64 OLED 显示屏
#define SCREEN_HEIGHT 64
#define LEDC_CHANNEL_0     0     // PWM通道 0
#define LEDC_TIMER_13_BIT  13    // 占空比分辨率 13位   注意：使用1至2^13-1的值来控制亮度
#define LEDC_BASE_FREQ     5000  // PWM 信号频率 5000 Hz
//#define PWM_PIN            25    // PWM输出 GPIO 25

const int ADC_PIN = 34;           // ADC GPIO 34 (Analog ADC1_CH6)
const int PWM_PIN = 25;           // PWM GPIO 5
const int BUZ_PIN =  27;          // BUZZER GPIO 27
const int BUT_D_PIN = 15;         // BUTTON DOWN GPIO 15 (五向按键按下)

int limitflag  = 5000;
int brightness = limitflag;    // PWM值变量
int fadeAmount = 5;    // PWM累增(减)值

int adcValue = 0;       // 存放读取的ADC数值

int buzState = LOW;                       // 蜂鸣器标识位
unsigned long previousMillis1 = 0;         // 记录蜂鸣器上次时间
const long interval = 50;               // 间隔时间 1000

boolean oledState = false;                 // 标识位 Flag
unsigned long previousMillis2 = 0;         // 记录oled上次时间

//  I2C 通信协议
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);// (-1) 参数表示您的 OLED 显示器没有 RESET 引脚

// PWM 输出控制函数
void ledcAnalogWrite(uint8_t channel, uint32_t value, uint32_t valueMax = 255) {
  uint32_t duty = (8191 / valueMax) * min(value, valueMax);  //  8191 = 2 ^ 13 - 1
  ledcWrite(channel, duty);
}
// 外部中断服务函数
void IRAM_ATTR detectsMovement() {
  Serial.println("BUTTON DOWN !!!");
  oledState = true;     // 标识位 Flag
  previousMillis2 =  millis();
}
void setup() {

  Serial.begin(115200);
  pinMode(BUZ_PIN, OUTPUT);          //蜂鸣器设置为输出模式
  pinMode(BUT_D_PIN, INPUT_PULLDOWN);  //按钮设置为外部中断源 下拉输入模式 ，按键的电路设计也要是下拉，不然触发不了中断
  // 中断引脚、中断服务函数、中断触发方式为FALLING
  attachInterrupt(digitalPinToInterrupt(BUT_D_PIN), detectsMovement, FALLING);
  //设置定时器并将定时器连接PWM引脚
  ledcSetup(LEDC_CHANNEL_0, LEDC_BASE_FREQ, LEDC_TIMER_13_BIT);
  ledcAttachPin(PWM_PIN, LEDC_CHANNEL_0);
  //
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128x64
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  delay(2000);
  display.clearDisplay();// 清除显示
  display.setTextSize(1);// 设置文本大小
  display.setTextColor(WHITE);// 设置文本颜色
  display.setCursor(0, 0);//设置显示坐标
  display.println(F("Naiva'S TEST"));//
  display.setCursor(0, 20);//设置显示坐标
  display.println(F("ESP32 for Arduino IDE"));//
  display.display(); // 屏幕上实际显示文本
}

void loop() {
  unsigned long currentMillis = millis(); // 单片机内部定时器记录 当前时间

  // oled 屏幕  外部中断按键控制显示 和 间隔0.1S刷新屏幕
  if((oledState || (currentMillis - previousMillis2 >= 500)) && !(adcValue<=2800)){
    previousMillis2 = currentMillis;

    Serial.println("按键：刷新屏幕显示PWM + ADC ");
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 20);//设置显示坐标
    display.print(F("PWM: "));
    display.println(brightness);
    display.setCursor(0, 35);//设置显示坐标
    display.print(F("ADC: "));
    display.println(adcValue);
    display.display(); // 屏幕上实际显示文本

    oledState = false;//
   }
  // ADC
    adcValue = analogRead(ADC_PIN);
    Serial.print("adcValue:");Serial.println(adcValue);

  // PWM 输出
    // ledcAnalogWrite(LEDC_CHANNEL_0, brightness);  //在LEDC通道0上设置PWM亮度
    ledcWrite(LEDC_CHANNEL_0,brightness);
    Serial.print("brightness:");Serial.println(brightness);
    brightness = brightness + fadeAmount;      // 改变亮度
    if (brightness <= limitflag || brightness >= 8000)  // 加/减PWM范围5000~ 8000
    {fadeAmount = -fadeAmount;}

  // 低电压报警 ADC
  if(adcValue<=2800){
    if (currentMillis - previousMillis1 >= interval) {
    previousMillis1 = currentMillis; // 当前时间 变为 上次时间(previousMillis1) 以便下次使用

    Serial.println("屏幕显示：低电压报警！！！");
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 20);//设置显示坐标
    display.println(F("LOW WARNING!!!"));
    display.setCursor(0, 35);//设置显示坐标
    display.print(F("ADC: "));
    display.println(adcValue);
    display.display(); // 屏幕上实际显示文本

     if(buzState == LOW) {buzState = HIGH;} else {buzState = LOW;}
     digitalWrite(BUZ_PIN, buzState);
    }
    }// 关闭蜂鸣器器
  else {digitalWrite(BUZ_PIN, LOW);}


  delay(100);
}

功能描述：

  • 按键输入控制加速，减速，刹车及电机正反转方向： 线性加速–按住五向按键的前进按键不放进行线性累加100，达到线性加速效果；线性减速–松开五向按键的前进按键，线性每次在原来PWM速度上累减100；刹车–按一下五向按键的后退按键实现紧急刹车；正反转控制–按下五向按键的中间按键ENTER,实现电机方向调换。
  • 电机PWM控制：初始化PWM通道设置及线性控制电机缓慢加速与减速。
  • ADC测量电压：ADC 显示剩余电量百分比%
  • 蜂鸣器低电压报警： 当读取到的ADC<=2500(limitLowADC 低电压阈值)时，进入防误判检测 checkState，确认低电压无误后，通过内部定时计数器实现蜂鸣器间隔 50ms 连续警报声。
  • 0.96OLED屏幕显示：millis定时计数器实现实时刷新显示oled 屏幕，还可以通过按下五向按键的中间按键(ENTER)，触发外部中断从而刷新屏幕。

在这里插入图片描述

// V.04.24
#include <Wire.h>                // 使用I2C库  ESP32 GPIO22(SCL) GPIO21(SDA)
#include <Adafruit_GFX.h>        //Adafruit 库写入显示器
#include <Adafruit_SSD1306.h>
// 初始化PWM通道设置
#define SCREEN_WIDTH 128         // 使用的是 128×64 OLED 显示屏
#define SCREEN_HEIGHT 64
#define LEDC_CHANNEL_0     0     // PWM通道 0
#define LEDC_TIMER_13_BIT  13    // 占空比分辨率 13位   注意：使用1至2^13-1的值来控制亮度
#define LEDC_BASE_FREQ     5000  // PWM 信号频率 5000 Hz
//#define PWM_PIN            25    // PWM输出 GPIO 25

// 定义GPIO引脚
const int ADC_PIN = 34;           // ADC GPIO 34 (Analog ADC1_CH6)
const int PWM_PIN = 25;           // PWM GPIO 25
const int DIR_PIN = 26;           // DIRECTION GPIO  26
const int BUZ_PIN =  27;          // BUZZER GPIO 27
const int BUT_D_PIN = 15;         // BUTTON DOWN GPIO 15    (五向按键-下)
const int BUT_F_PIN = 18;         // BUTTON FORWARD GPIO 18 (五向按键-前)
const int BUT_B_PIN = 19;         // BUTTON BACK GPIO 19    (五向按键按-后)


// 定义PWM相关变量
int limitfDownPWM  = 3000;          // PWM (下限)值
int limitfUpPWM    = 8000;          // PWM (上限)值
int targetPWM;                      // PWM 目标值
int pwmValue = 3000;       // PWM值变量
int fadeAmount = 100;               // PWM累增(减)量

// 定义ADC相关变量
int adcValue = 0;          // 存放读取的ADC数值
int limitLowADC = 2500;    // 低电压变量

// 定义蜂鸣器相关变量
int buzState = LOW;                       // 蜂鸣器标识位
unsigned long previousMillis1 = 0;        // 记录蜂鸣器 上次时间
const long intervalBUZ = 50;              // 蜂鸣器鸣叫 间隔时间 50ms

// 定义OLED屏幕相关变量
boolean oledState = false;                 // 标识位 Flag
unsigned long previousMillis2 = 0;         // 记录OLED 上次时间 刷新时间
const long intervalOLED = 200;             // 屏幕刷新 间隔时间 200ms

//  I2C 通信协议
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);// (-1) 参数表示您的 OLED 显示器没有 RESET 引脚

// PWM 输出控制函数
void ledcAnalogWrite(uint8_t channel, uint32_t value, uint32_t valueMax = 255) {
  uint32_t duty = (8191 / valueMax) * min(value, valueMax);  //  8191 = 2 ^ 13 - 1
  ledcWrite(channel, duty);
}
// 外部中断服务函数 -- 刷新屏幕和控制电机方向
void IRAM_ATTR detectsMovement() {
  Serial.println("BUTTON DOWN !!!");
  digitalWrite(DIR_PIN,LOW);						 // 电机 GPIO26 方向控制输出 0
  oledState = true;     							 // OLED 标识位
  previousMillis2 =  millis();
}
void setup() {
  Serial.begin(115200);
  pinMode(BUZ_PIN, OUTPUT);             //GPIO27 蜂鸣器 设置为输出模式
  pinMode(DIR_PIN, OUTPUT);             //GPIO26 电机方向 设置为输出模式
  // 注意：GPIO一定要设置为内部下拉输入模式，否则读取到的数值是0和1来回跳动，导致加减速度时 PWM停滞在某一两个数值之间来回跳动
  pinMode(BUT_F_PIN, INPUT_PULLDOWN);            //GPIO18 五向按键按-前 设置为下拉输入模式
  pinMode(BUT_B_PIN, INPUT_PULLDOWN);            //GPIO19 五向按键按-后 设置为下拉输入模式
  pinMode(BUT_D_PIN, INPUT_PULLDOWN);   //GPIO19 五向按键按-下 设置为外部中断源 下拉输入模式 ，按键的电路设计也要是下拉，不然触发不了中断

  // 中断引脚、中断服务函数、中断触发方式为FALLING
  attachInterrupt(digitalPinToInterrupt(BUT_D_PIN), detectsMovement, FALLING);

  //设置定时器并将定时器连接PWM引脚
  ledcSetup(LEDC_CHANNEL_0, LEDC_BASE_FREQ, LEDC_TIMER_13_BIT);
  ledcAttachPin(PWM_PIN, LEDC_CHANNEL_0);
  //
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128x64
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  display.clearDisplay();// 清除显示
  display.setTextSize(1);// 设置文本大小
  display.setTextColor(WHITE);// 设置文本颜色
  display.setCursor(0, 0);//设置显示坐标
  display.println(F("Naiva'S TEST"));//
  display.setCursor(0, 20);//设置显示坐标
  display.println(F("ESP32 for Arduino IDE"));//
  display.display(); // 屏幕上实际显示文本
  delay(3000);
}

void loop() {
  unsigned long currentMillis = millis(); // 定时计数器=当前时间, millis（）的返回值为类型unsigned long

// 定时计数器实现 -- 实时刷新oled 屏幕  外部中断按键控制刷新 和 实时刷新屏幕
  if((oledState || currentMillis - previousMillis2 >= intervalOLED) && !(adcValue <= limitLowADC)){
    previousMillis2 = currentMillis;

    // Serial.println("按键：刷新屏幕显示PWM and ADC ");
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 20);//设置显示坐标
    display.print(F("PWM: "));
    display.println(pwmValue);
    display.setCursor(0, 35);//设置显示坐标
    display.print(F("ADC: ")); display.print(map(adcValue,0,4095,0,100)); display.println(F("%"));// 显示剩余电量百分比%
    display.display(); // 屏幕上实际显示文本

    oledState = false; // 用于外部中断标签
   }
// ADC
    adcValue = analogRead(ADC_PIN);
    // Serial.print("adcValue:");Serial.println(adcValue);

// PWM 输出
	//GPIO18 BUT_F_PIN 油门
	if(digitalRead(BUT_F_PIN)==1){
		digitalWrite(DIR_PIN,HIGH);						 // GPIO26 方向控制 输出1
		targetPWM = limitfUpPWM;                         // 线性加速 targetPWM= 8000  按下五向按键按-前
	}else{targetPWM = limitfDownPWM;}                    // 线性减速 targetPWM= 3000  松开五向按键按-前
    Serial.print("digitalRead(BUT_F_PIN):");Serial.println(digitalRead(BUT_F_PIN)); // 串口打印

	//GPIO19 BUT_B_PIN 刹车 按下五向按键按-后
	if(digitalRead(BUT_B_PIN)==1){
		pwmValue = 3000;                               // 紧急刹车 pwmValue=3000
	}

	digitalWrite(DIR_PIN,HIGH);                          // GPIO26 方向控制 输出1

	// pwmValue = pwmValue + fadeAmount;      // 改变亮度
	// if (pwmValue <= limitfDownPWM || pwmValue >= limitfUpPWM)  // 加/减PWM范围5000~ 8000
	// {fadeAmount = -fadeAmount;}

	if (pwmValue < targetPWM )  // 加/减速度,PWM范围是3000~ 8000
	{pwmValue = pwmValue + fadeAmount;}else {pwmValue = pwmValue - fadeAmount;}
    Serial.print("targetPWM:");Serial.println(targetPWM); // 串口打印

    // ledcAnalogWrite(LEDC_CHANNEL_0, pwmValue);         //在LEDC通道0上设置PWM亮度
    ledcWrite(LEDC_CHANNEL_0,pwmValue);                   // 设置PWM
    Serial.print("pwmValue:");Serial.println(pwmValue); // 串口打印PWM值

// 定时计数器实现 --低电压报警 ADC<=2500
  if(adcValue <= limitLowADC){
	static int count = 0;              // 静态变量 count, 累计记录ADC低电压状态 防止误判关闭总开关时的低电压触发蜂鸣器报警
    boolean checkState = false;
	count ++;
	if(count >= 20){checkState = true;}else{checkState = false;}
    Serial.print("count:");Serial.println(count); // 串口打印

    if (adcValue <= limitLowADC && currentMillis - previousMillis1 >= intervalBUZ && checkState == true) {
    previousMillis1 = currentMillis; // 当前时间 变为 上次时间(previousMillis1) 以便下次使用

    // Serial.println("屏幕：低电压报警！！！");
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 20);//设置显示坐标
    display.println(F("LOW WARNING!!!"));
    display.setCursor(0, 35);//设置显示坐标
    display.print(F("ADC: ")); display.print(map(adcValue,0,4095,0,100)); display.println(F("%"));// 4095 = 2^12bit ADC 显示剩余电量百分比%
    display.display(); // 屏幕上实际显示文本

     if(buzState == LOW) {buzState = HIGH;} else {buzState = LOW;}
     digitalWrite(BUZ_PIN, buzState);
    }
    }// 关闭蜂鸣器器
  else {digitalWrite(BUZ_PIN, LOW);}

  delay(100);
}

// V.05.06
#include <Wire.h>                // 使用I2C库  ESP32 GPIO22(SCL) GPIO21(SDA)
#include <Adafruit_GFX.h>        //Adafruit 库写入显示器
#include <Adafruit_SSD1306.h>
// 初始化PWM通道设置
#define SCREEN_WIDTH 128         // 使用的是 128×64 OLED 显示屏
#define SCREEN_HEIGHT 64
#define LEDC_CHANNEL_0     0     // PWM通道 0
#define LEDC_TIMER_13_BIT  13    // 占空比分辨率 13位   注意：使用1至2^13-1的值来控制亮度
#define LEDC_BASE_FREQ     5000  // PWM 信号频率 5000 Hz
//#define PWM_PIN            25    // PWM输出 GPIO 25

// 定义GPIO引脚
const int ADC_PIN = 34;           // ADC GPIO 34 (Analog ADC1_CH6)
const int PWM_PIN = 25;           // PWM GPIO 25
const int DIR_PIN = 26;           // DIRECTION GPIO  26
const int BUZ_PIN =  27;          // BUZZER GPIO 27
const int BUT_D_PIN = 15;         // BUTTON DOWN GPIO 15    (五向按键-下)
const int BUT_F_PIN = 18;         // BUTTON FORWARD GPIO 18 (五向按键-前)
const int BUT_B_PIN = 19;         // BUTTON BACK GPIO 19    (五向按键按-后)


// 定义PWM相关变量
int limitfDownPWM  = 3000;          // PWM (下限)值
int limitfUpPWM    = 8000;          // PWM (上限)值
int targetPWM;                      // PWM 目标值
int pwmValue = 3000;       // PWM值变量
int fadeAmount = 100;               // PWM累增(减)量

// 定义ADC相关变量
int adcValue = 0;          // 存放读取的ADC数值0~4095 -- 0V~29.4V
int limitLowADC = 1390;    // 低电压报警阈值变量 1390 -- 10V
boolean checkState = false;

// 定义蜂鸣器相关变量
int buzState = LOW;                       // 蜂鸣器标识位
unsigned long previousMillis1 = 0;        // 记录蜂鸣器 上次时间
const long intervalBUZ = 50;              // 蜂鸣器鸣叫 间隔时间 50ms

// 定义OLED屏幕相关变量
boolean oledState = false;                 // 标识位 Flag
unsigned long previousMillis2 = 0;         // 记录OLED 上次时间 刷新时间
const long intervalOLED = 200;             // 屏幕刷新 间隔时间 200ms

//  I2C 通信协议
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);// (-1) 参数表示您的 OLED 显示器没有 RESET 引脚

// PWM 输出控制函数
void ledcAnalogWrite(uint8_t channel, uint32_t value, uint32_t valueMax = 255) {
  uint32_t duty = (8191 / valueMax) * min(value, valueMax);  //  8191 = 2 ^ 13 - 1
  ledcWrite(channel, duty);
}
// 外部中断服务函数 -- 刷新屏幕和控制电机方向
void IRAM_ATTR detectsMovement() {
  Serial.println("BUTTON DOWN !!!");
  digitalWrite(DIR_PIN,LOW);             // 电机 GPIO26 方向控制输出 0
  oledState = true;                    // OLED 标识位
  previousMillis2 =  millis();
}
void setup() {
  Serial.begin(115200);
  pinMode(BUZ_PIN, OUTPUT);             //GPIO27 蜂鸣器 设置为输出模式
  pinMode(DIR_PIN, OUTPUT);             //GPIO26 电机方向 设置为输出模式
  // 注意：GPIO一定要设置为内部下拉输入模式，否则读取到的数值是0和1来回跳动，导致加减速度时 PWM停滞在某一两个数值之间来回跳动
  pinMode(BUT_F_PIN, INPUT_PULLDOWN);            //GPIO18 五向按键按-前 设置为下拉输入模式
  pinMode(BUT_B_PIN, INPUT_PULLDOWN);            //GPIO19 五向按键按-后 设置为下拉输入模式
  pinMode(BUT_D_PIN, INPUT_PULLDOWN);   //GPIO19 五向按键按-下 设置为外部中断源 下拉输入模式 ，按键的电路设计也要是下拉，不然触发不了中断

  // 中断引脚、中断服务函数、中断触发方式为FALLING
  attachInterrupt(digitalPinToInterrupt(BUT_D_PIN), detectsMovement, FALLING);

  //设置定时器并将定时器连接PWM引脚
  ledcSetup(LEDC_CHANNEL_0, LEDC_BASE_FREQ, LEDC_TIMER_13_BIT);
  ledcAttachPin(PWM_PIN, LEDC_CHANNEL_0);
  //
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128x64
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  display.clearDisplay();// 清除显示
  display.setTextSize(1);// 设置文本大小
  display.setTextColor(WHITE);// 设置文本颜色
  display.setCursor(0, 0);//设置显示坐标
  display.println(F("Naiva'S TEST"));//
  display.setCursor(0, 20);//设置显示坐标
  display.println(F("ESP32 for Arduino IDE"));//
  display.display(); // 屏幕上实际显示文本
  delay(3000);
}

void loop() {
  unsigned long currentMillis = millis(); // 定时计数器=当前时间, millis（）的返回值为类型unsigned long

// 定时计数器实现 -- 实时刷新oled 屏幕  外部中断按键控制刷新 和 实时刷新屏幕
  if((oledState || currentMillis - previousMillis2 >= intervalOLED) && !(adcValue <= limitLowADC)){
    previousMillis2 = currentMillis;

    // Serial.println("按键：刷新屏幕显示PWM and ADC ");
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 15);//设置显示坐标
    display.print(F("PWM: "));
    display.println(pwmValue);
    display.setCursor(0, 30);//设置显示坐标
  display.print(F("ADC: "));  display.println(adcValue);    // 4095 = 2^12bit
    display.setCursor(0, 45);//设置显示坐标
    display.print(F("ADC: ")); display.print(map(adcValue,0,4095,0,100)); display.println(F("%"));// 显示剩余电量百分比%
    display.display(); // 屏幕上实际显示文本

    oledState = false; // 用于外部中断标签
   }
// ADC
    adcValue = analogRead(ADC_PIN);
    // Serial.print("adcValue:");Serial.println(adcValue);

// PWM 输出
  //GPIO18 BUT_F_PIN 油门
  if(digitalRead(BUT_F_PIN)==1){
    digitalWrite(DIR_PIN,HIGH);            // GPIO26 方向控制 输出1
    targetPWM = limitfUpPWM;                         // 线性加速 targetPWM= 8000  按下五向按键按-前
  }else{targetPWM = limitfDownPWM;}                    // 线性减速 targetPWM= 3000  松开五向按键按-前
    Serial.print("digitalRead(BUT_F_PIN):");Serial.println(digitalRead(BUT_F_PIN)); // 串口打印

  //GPIO19 BUT_B_PIN 刹车 按下五向按键按-后
  if(digitalRead(BUT_B_PIN)==1){
    pwmValue = 3000;                               // 紧急刹车 pwmValue=3000
  }

  digitalWrite(DIR_PIN,HIGH);                          // GPIO26 方向控制 输出1

  // pwmValue = pwmValue + fadeAmount;      // 改变亮度
  // if (pwmValue <= limitfDownPWM || pwmValue >= limitfUpPWM)  // 加/减PWM范围5000~ 8000
  // {fadeAmount = -fadeAmount;}

  if (pwmValue < targetPWM )  // 加/减速度,PWM范围是3000~ 8000
  {pwmValue = pwmValue + fadeAmount;}else {pwmValue = pwmValue - fadeAmount;}
    Serial.print("targetPWM:");Serial.println(targetPWM); // 串口打印

    // ledcAnalogWrite(LEDC_CHANNEL_0, pwmValue);         //在LEDC通道0上设置PWM亮度
    ledcWrite(LEDC_CHANNEL_0,pwmValue);                   // 设置PWM
    Serial.print("pwmValue:");Serial.println(pwmValue); // 串口打印PWM值

// 定时计数器实现 --低电压报警
  static int count = 0;              // 静态变量 count, 累计记录ADC低电压状态 防止误判关闭总开关时的低电压触发蜂鸣器报警
  if(adcValue <= limitLowADC){
  count ++;
  if(count >= 20 && checkState == false){checkState = true;}
    Serial.print("count:");Serial.println(count); // 串口打印

    if(adcValue <= limitLowADC && currentMillis - previousMillis1 >= intervalBUZ && checkState == true) {
    previousMillis1 = currentMillis; // 当前时间 变为 上次时间(previousMillis1) 以便下次使用

    // Serial.println("屏幕：低电压报警！！！");
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 15);//设置显示坐标
    display.println(F("LOW WARNING!!!"));
    display.setCursor(0, 30);//设置显示坐标
  display.print(F("ADC: "));  display.println(adcValue);    // 4095 = 2^12bit
    display.setCursor(0, 45);//设置显示坐标
    display.print(F("ADC: ")); display.print(map(adcValue,0,4095,0,100)); display.println(F("%"));// 4095 = 2^12bit ADC 显示剩余电量百分比%
    display.display(); // 屏幕上实际显示文本

     if(buzState == LOW) {buzState = HIGH;} else {buzState = LOW;}
     digitalWrite(BUZ_PIN, buzState);

   checkState = false;
    }
    }// 关闭蜂鸣器器
  else {digitalWrite(BUZ_PIN, LOW);count = 0;}

  delay(100);
}
有线—摇杆开关版本

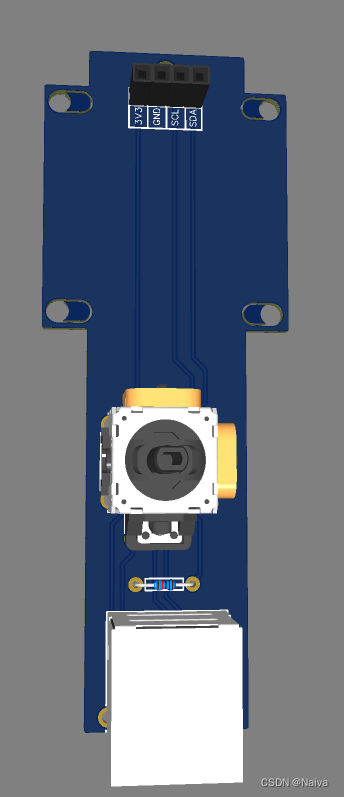

在这里插入图片描述

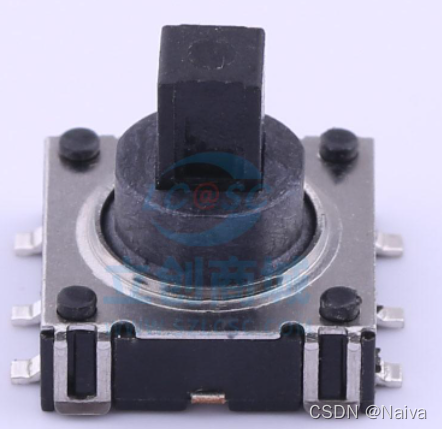

在这里插入图片描述

问题： 摇杆开关版本，去除了中断换向控制，不知道为什么，用中断按下摇杆中间按钮的时候，esp32 老重启。

// V.05.07
#include <Wire.h>                // 使用I2C库  ESP32 GPIO22(SCL) GPIO21(SDA)
#include <Adafruit_GFX.h>        //Adafruit 库写入显示器
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128         // 使用的是 128×64 OLED 显示屏
#define SCREEN_HEIGHT 64
// 初始化PWM通道设置
#define LEDC_CHANNEL_0     0     // PWM通道 0
#define LEDC_TIMER_8_BIT   8      // 占空比分辨率 8位   2^8 = 256
#define LEDC_BASE_FREQ     5000  // PWM 信号频率 5000 Hz

// 定义GPIO引脚
const int ADC_PIN = 34;           // ADC GPIO 34 (Analog ADC1_CH6) 电源
const int PWM_PIN = 25;           // PWM GPIO 25
const int DIR_PIN = 26;           // Direction GPIO  26
const int BUZ_PIN =  27;          // Buzzer GPIO 27
const int BUT_D_PIN = 18;         // Button down GPIO 18  (按键-下)
const int ADC_RS_Y_PIN = 35;         // Rocker switch forward&back GPIO 35 (ADC1_CH7)  (摇杆-Y-前后)
const int ADC_RS_X_PIN = 15;         // Rocker switch L&R GPIO 15 (ADC2_CH3)            (摇杆-X-左右)

// 定义电源ADC相关变量 GPIO34
int adcValue = 0;          // 存放读取的ADC数值0~4095 -- 0V~29.4V
int limitLowADC = 1390;    // 低电压报警阈值变量 1390 -- 10V
boolean checkState = false;

// 定义摇杆Y轴ADC相关变量 GPIO35
int rsyadcValue = 0;          // 存放读取的ADC数值0~4095


// 定义PWM相关变量
int dutyCycle = 0;               // PWM 占空比


// 定义DIR方向相关变量
int dirState = HIGH;
boolean buttonState = false;

// 定义蜂鸣器相关变量
int buzState = LOW;                       // 蜂鸣器标识位
unsigned long previousMillis1 = 0;        // 记录蜂鸣器 上次时间
const long intervalBUZ = 50;              // 蜂鸣器鸣叫 间隔时间 50ms

// 定义OLED屏幕相关变量
boolean oledState = false;                 // 标识位 Flag
unsigned long previousMillis2 = 0;         // 记录OLED 上次时间 刷新时间
const long intervalOLED = 200;             // 屏幕刷新 间隔时间 200ms
//  I2C 通信协议
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);// (-1) 参数表示您的 OLED 显示器没有 RESET 引脚

void setup() {
  // Serial.begin(115200);
  pinMode(BUZ_PIN, OUTPUT);             //GPIO27 蜂鸣器 设置为输出模式
  pinMode(DIR_PIN, OUTPUT);             //GPIO26 电机方向 设置为输出模式
  pinMode(BUT_D_PIN, INPUT_PULLDOWN);   //GPIO18 按键按-下 设置为外部中断源 下拉输入模式 ，按键的电路设计也要是下拉，不然触发不了中断
  digitalWrite(DIR_PIN,dirState);       //GPIO26 电机默认方向 -- HIGH

  // 设置定时器并将定时器连接PWM GPIO25号引脚
  ledcSetup(LEDC_CHANNEL_0, LEDC_BASE_FREQ, LEDC_TIMER_8_BIT);
  ledcAttachPin(PWM_PIN, LEDC_CHANNEL_0);
  ledcWrite(LEDC_CHANNEL_0, dutyCycle); // 初始化PWM输出值设为0 禁止电机转动

  // OLED 屏幕初始化
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128x64
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  display.clearDisplay();// 清除显示
  display.setTextSize(1);// 设置文本大小
  display.setTextColor(WHITE);// 设置文本颜色
  display.setCursor(0, 0);//设置显示坐标
  display.println(F("Naiva'S TEST"));//
  display.setCursor(0, 20);//设置显示坐标
  display.println(F("ESP32 for Arduino IDE"));//
  display.display(); // 屏幕上实际显示文本
  delay(3000);
}



void loop()
{
  unsigned long currentMillis = millis(); // 定时计数器=当前时间, millis（）的返回值为类型unsigned long

// ADC 电源
    adcValue = analogRead(ADC_PIN);
  //Serial.print("adcValue:");Serial.println(adcValue);

// ADC 摇杆-Y-前后
    rsyadcValue = analogRead(ADC_RS_Y_PIN);
  //Serial.print("rsyadcValue:");Serial.println(rsyadcValue);

// PWM 控制电机速度
    dutyCycle = (map(analogRead(ADC_RS_Y_PIN),2047,4095,0,255));
  //Serial.print("dutyCycle = ");Serial.println(dutyCycle);
  if(dutyCycle <= 0 || dutyCycle > 255){dutyCycle = 0;}
  ledcWrite(LEDC_CHANNEL_0,dutyCycle);

// Dir 控制电机方向
    if(digitalRead(BUT_D_PIN) == HIGH && buttonState == false)
  {
    dirState = !digitalRead(DIR_PIN);     //GPIO26电机方向控制
    digitalWrite(DIR_PIN,dirState);     // GPIO26 方向控制 输出HIGH/LOW
    buttonState = true;
  }
  else if (digitalRead(BUT_D_PIN) == LOW && buttonState == true)
  {
    buttonState = false;
  }

  // Serial.print("BUT_D_PIN18 = ");Serial.println(digitalRead(BUT_D_PIN));
  // Serial.print("DIR_PIN26 = ");Serial.println(digitalRead(DIR_PIN));
  // Serial.print("DIR_PINdirState = ");Serial.println(dirState);

//  屏幕显示
  if(currentMillis - previousMillis2 >= intervalOLED && !(adcValue <= limitLowADC))
  {
    previousMillis2 = currentMillis;
    display.clearDisplay();// 清除显示
    display.setTextSize(1);// 设置文本大小
    display.setTextColor(WHITE);// 设置文本颜色
    display.setCursor(0, 5);//设置显示坐标
    display.print(F("PWM: "));
    display.println(dutyCycle);
    display.setCursor(0, 20);//设置显示坐标
    display.print(F("ADC: "));  display.print(adcValue); display.print(" ");display.print(map(adcValue,0,4095,0,100)); display.println(F("%"));// 显示剩余电量百分比%
    display.setCursor(0, 35);//设置显示坐标
    display.print(F("rsyadcValue: "));  display.println(rsyadcValue);
    // display.print(F("rsyadcValue: ")); display.print(map(adcValue,0,4095,0,100)); display.println(F("%"));// 显示剩余电量百分比%
    display.display(); // 屏幕上实际显示文本
  }


// 定时计数器 -- 低电压报警
  static int count = 0;              // 静态变量 count, 累计记录ADC低电压状态 防止误判关闭总开关时的低电压触发蜂鸣器报警
  if(adcValue <= limitLowADC){
    count ++;
    if(count >= 20 && checkState == false){checkState = true;}
    // Serial.print("count:");Serial.println(count); // 串口打印
      if(adcValue <= limitLowADC && currentMillis - previousMillis1 >= intervalBUZ && checkState == true) {
        previousMillis1 = currentMillis; // 当前时间 变为 上次时间(previousMillis1) 以便下次使用

        display.clearDisplay();// 清除显示
        display.setTextSize(1);// 设置文本大小
        display.setTextColor(WHITE);// 设置文本颜色
        display.setCursor(0, 5);//设置显示坐标
        display.print(F("PWM: "));
        display.println(dutyCycle);
        display.setCursor(0, 20);//设置显示坐标
        display.print(F("ADC: "));  display.print(adcValue); display.print(" ");display.print(map(adcValue,0,4095,0,100)); display.println(F("% warning"));// 显示剩余电量百分比%
        display.setCursor(0, 35);//设置显示坐标
        display.print(F("rsyadcValue: "));  display.println(rsyadcValue);
        display.display(); // 屏幕上实际显示文本

        if(buzState == LOW) {buzState = HIGH;} else {buzState = LOW;}
        digitalWrite(BUZ_PIN, buzState);

        checkState = false;
      }
    }// 关闭蜂鸣器器
  else {digitalWrite(BUZ_PIN, LOW);count = 0;}


  delay(100);
}

总结：

至此，2022年8月第一版结束。

感觉自己无论是画PCB电路板时元器件选型，PCB 布局还是单片机C语言程序设计时数据类型的使用(byte，u8节省内存；结构体，指针也没有用)都不很专业。有待继续学习!

第一版资料总汇

分割线1

评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Naiva

你的鼓励将是我创作的最大动力！

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
