Niagara—— 简介

目录

一，核心组件

Systems

Emitters

Modules

Parameters

二，创建系统或发射器向导

System向导

Emetter向导

三，Niagara VFX工作流程

创建系统

创建或添加发射器

创建或添加模块

---

        Niagara是最新一代VFX系统，无需程序员的帮助，即可创建丰富多彩的效果；高级用户还可自定义模块modules；Niagara系统是在UE场景中能被调用的最小单位；一个Niagara系统可以有多个发射器节点组成，发射器节点有先后顺序，继承，需求关系；Niagara是点(属性)模拟器，模拟每粒子位置、速度、颜色等属性，然后根据这些属性渲染最终效果；

一，核心组件

• Systems
• Emitters
• Modules
• Parameters

Systems

• systems是构建效果容器，创建不同类型效果元素以实现整体效果；可修改一些系统系统级别的行为，以应用于所有效果元素；

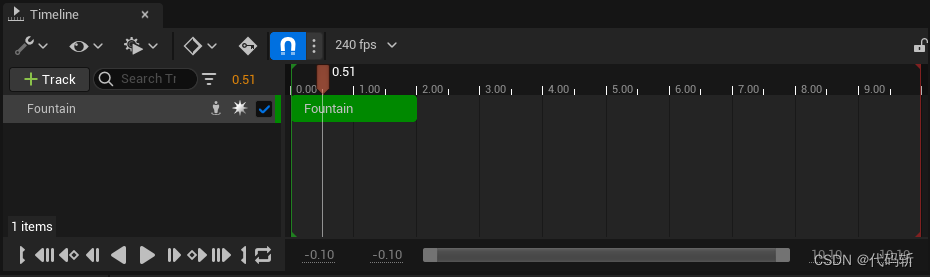

• 系统编辑器System Editor，时间线Timeline面板显示系统中包含的所有发射器，且用于管理这些发射器；

Emitters

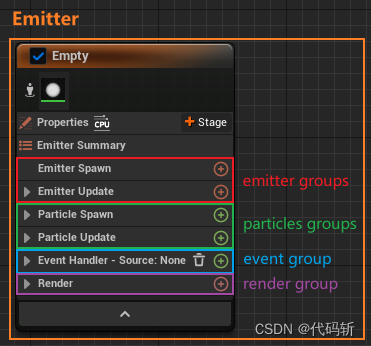

        发射器用于在Niagara系统中生成粒子，控制粒子怎样生成、粒子生命周期内怎样演变、外观及行为；发射器是由各种任务模块组成的；

• Emitter Spawn，定义发射器在CPU创建时的行为；
• Emitter Update，定义CPU上每帧发生的发射器级别的模块，可使粒子每帧持有生成；
• Particle Spawn，粒子生成时调用一次，定义粒子初始细节，如出生时的位置、颜色、大小等；
• Particle Update，粒子每帧均调用，在生命周期内逐帧更改的特征，如颜色大小变化、受力情况（如gravity、curl noise、或point attraction）；
• Event Handler，在一个或多个发射器内创建生成事件，在其他发射器创建监听事件以触发生成事件；
• Render，定义粒子显示，可设置一个或多个渲染器；

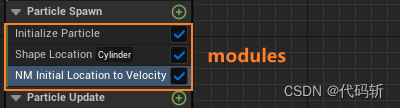

Modules

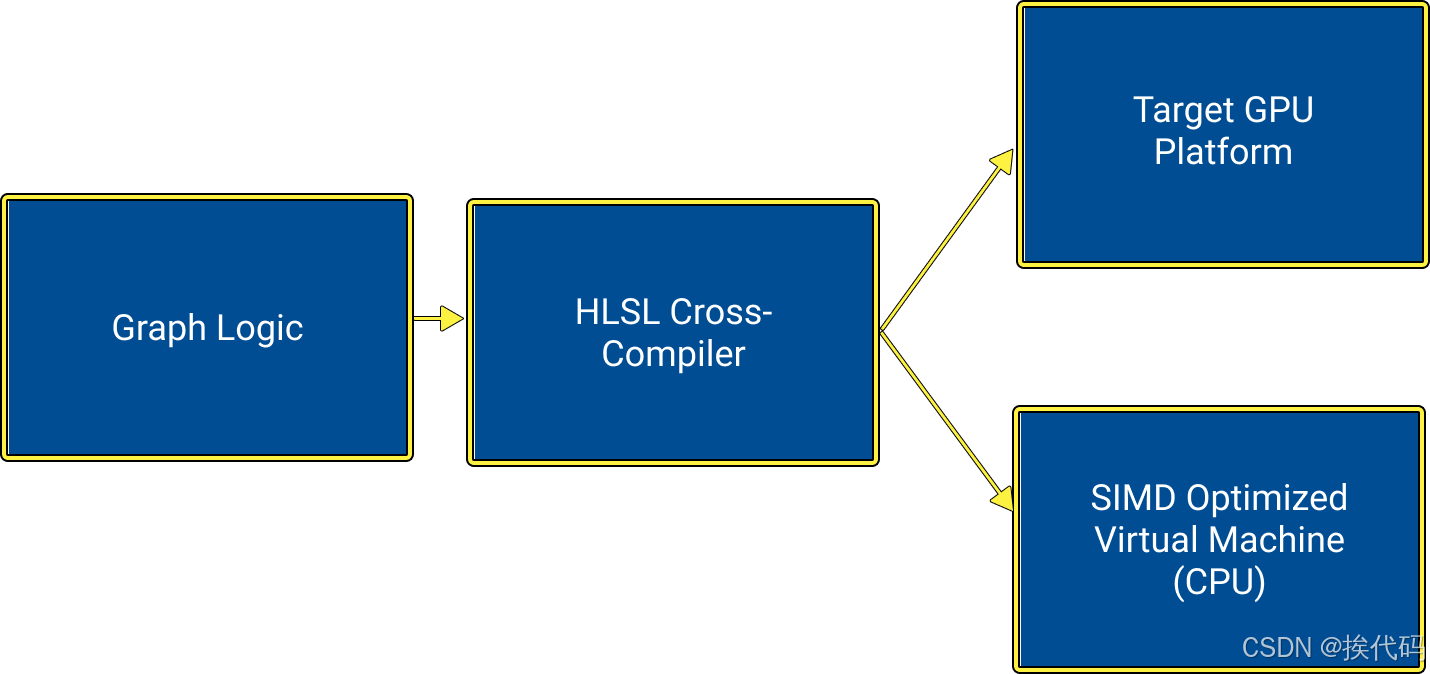

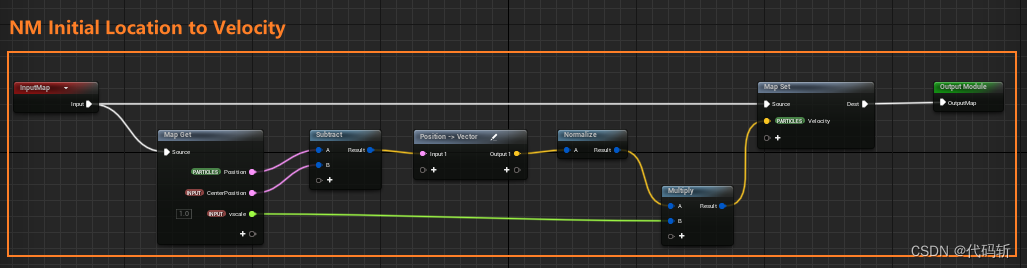

        Modules是Niagara效果的基础block，可为每个group添加module；Modules是按顺序从上往下处理的；可将Module作为执行某些数学运算的容器；Module是使用高级着色语言HLSL，可以可视化节点构建；双击module可进入模块内部，以查看内部运算；甚至可以复制和创建自己的模块；



Parameters

        Parameter是一种数据的抽象化，参数类型定义参数所表示的数据；参数类型可分为四种：

• Primitive，定义各种精度和通道宽度的数值数据；
• Enum，定义一组固定的值，使用时指定其中一个值；
• Struct，定义一组合并的Primitive和Enum类型；
• Data Interfaces，定义能够从外部数据源提供数据的函数；可能来自UE其他部件的数据，或来自外部的数据；

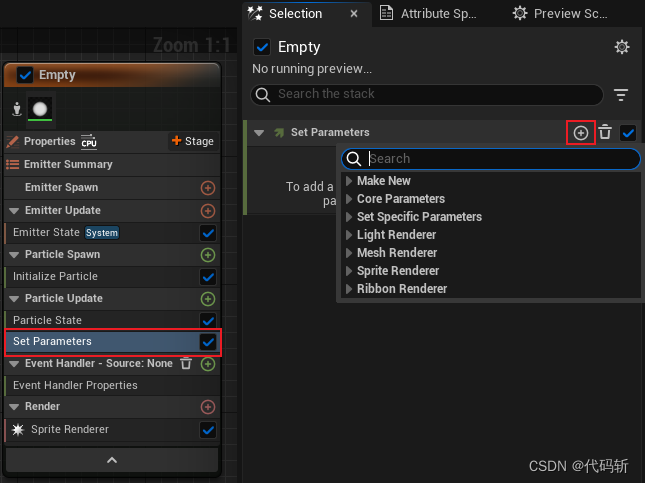

        通过Set new or existing parameter directly，可在发射器添加一个自定义参数模块Set Parameter，在点击(+)，即可设置一个新参数；

二，创建系统或发射器向导

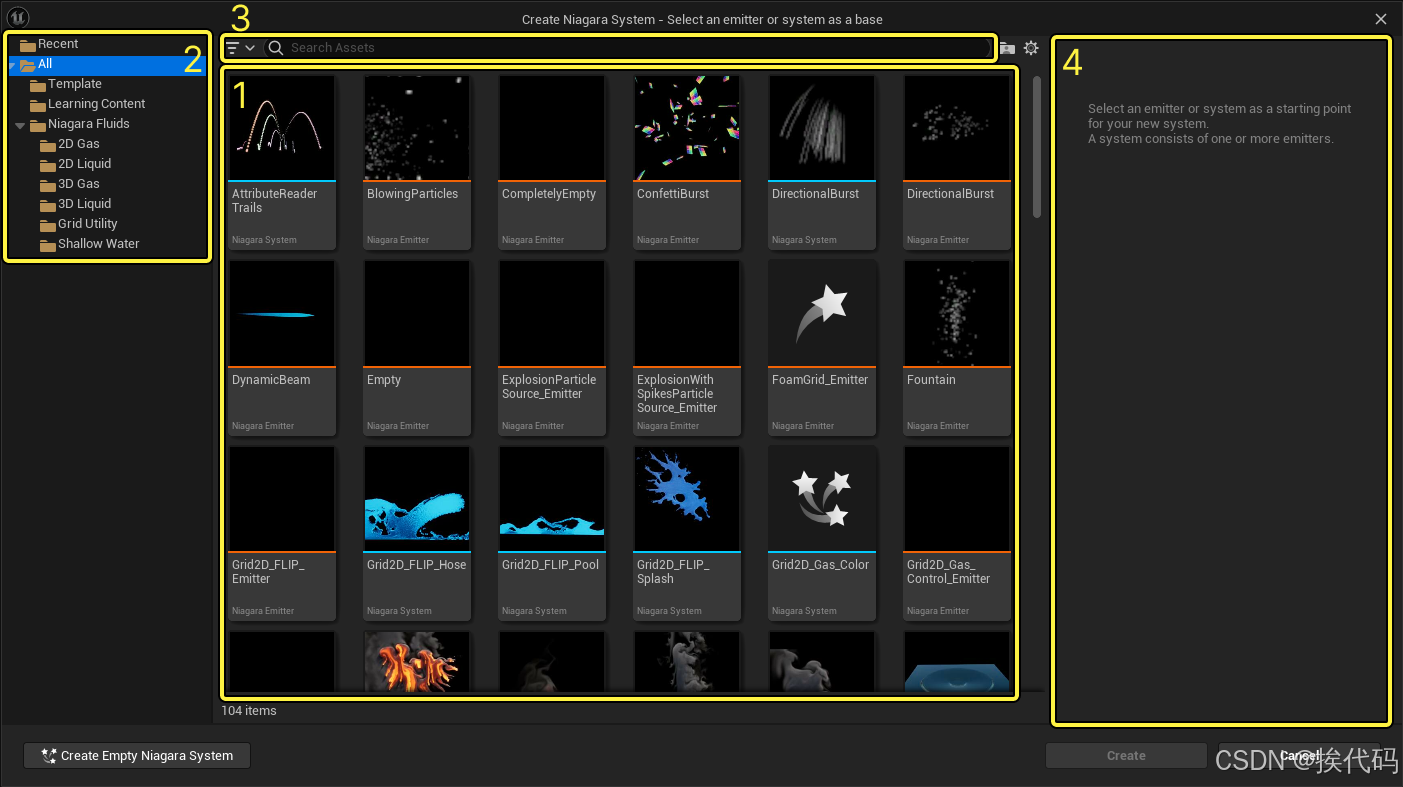

        创建Niagara发射器或系统时，出现对话框，会提供各种模板以供选择哪种类型的发射器或系统；

System向导

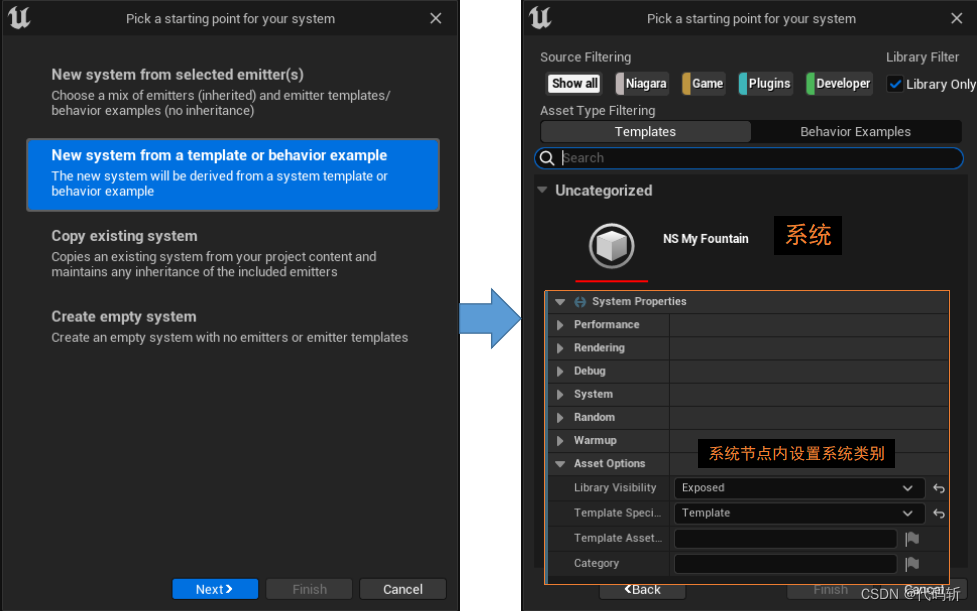

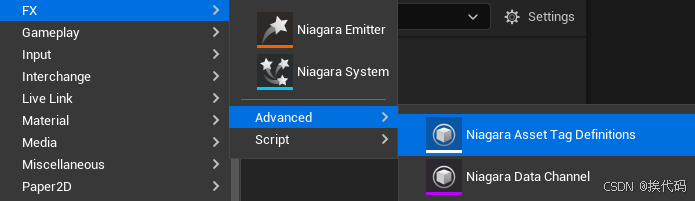

        在Content Browser右击，选择FX > Niagara System，出现的对话框会提供以下选项，以创建新系统：

• New system from selected emitter(s)，从被选择的发射器中创建新系统；可选择Templates(无继承)、Parent Emitters(继承)、及Behavior Examples(无继承)中的一种或多种，或它们的混合；
  • Templates，作为构建不同类型发射器的起点，无继承的发射器模板被复制到系统；
  • Parent Emitters，继承父发射器，接受来自父发射器的变化；
  • Behavior Examples，功能上如何工作的指南，每个示例显示用于实现特定功能的简化设置，无继承的发射器模板被复制到系统；
• New system from a template or behavior example，从系统模板或行为案例中创建新系统；可选择Templates、或Behavior Examples中的一种；

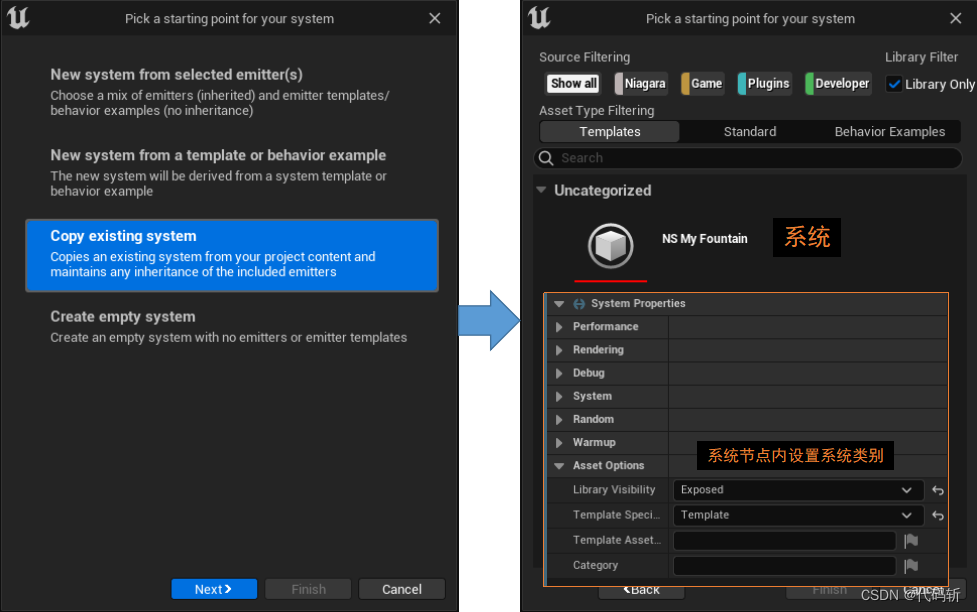

• Copy existing system，从工程项目内复制一个现有系统，会保持发射器原有的继承关系；

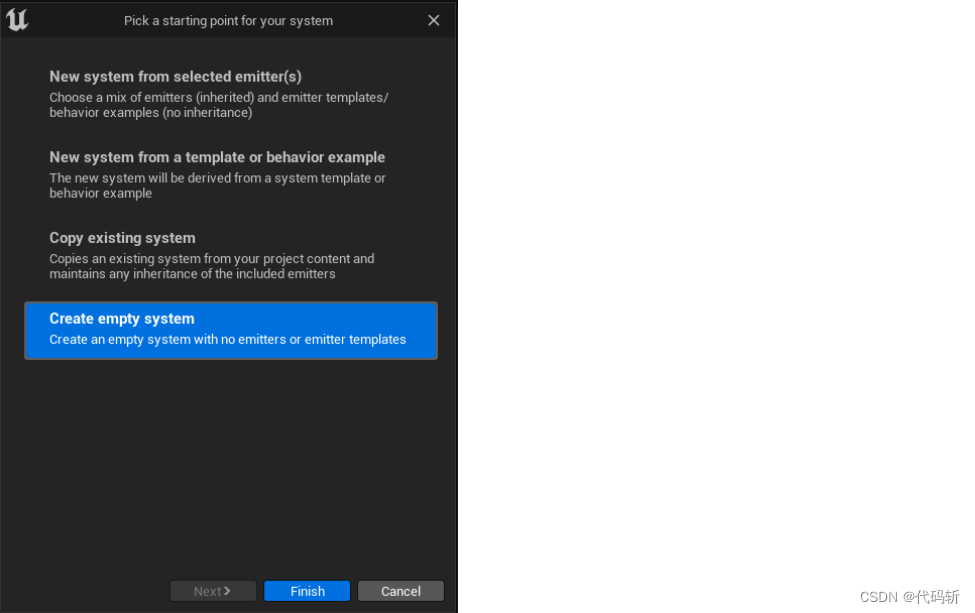

• Create empty system，创建一无发射器的空系统；

Emetter向导

        在Content Browser右击，选择FX > Niagara Emitter，出现的对话框会提供以下选项，以创建新发射器：

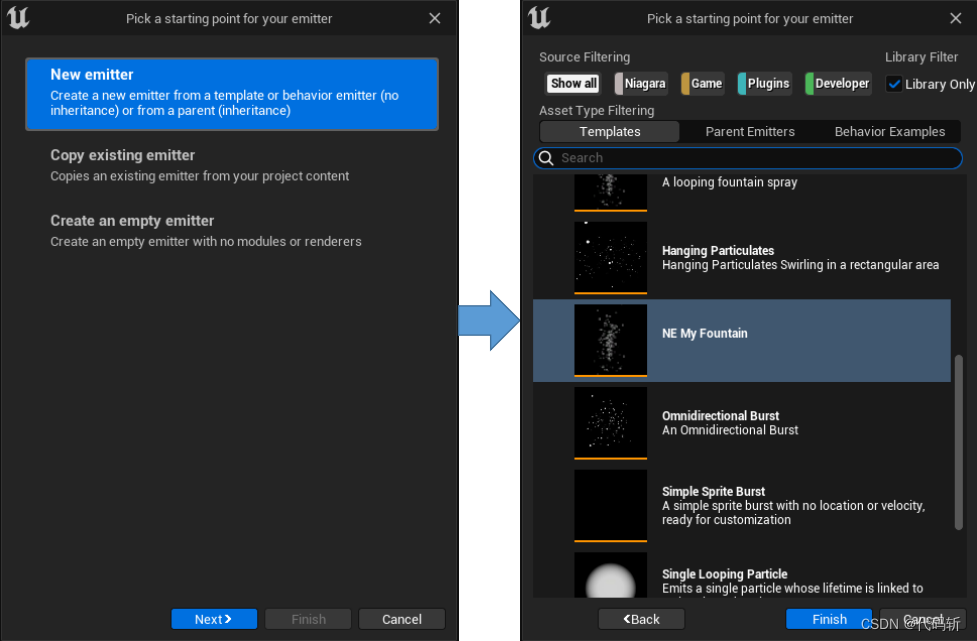

• New emitter，从发射器模板或行为案例中创建新发射器；可选择Templates(无继承)、Parent Emitters(继承)、及Behavior Examples(无继承)中的一种；
  • Templates，作为构建不同类型发射器的起点，无继承的发射器模板被复制到系统；
  • Parent Emitters，继承父发射器，接受来自父发射器的变化；
  • Behavior Examples，功能上如何工作的指南，每个示例显示用于实现特定功能的简化设置，无继承的发射器模板被复制到系统；

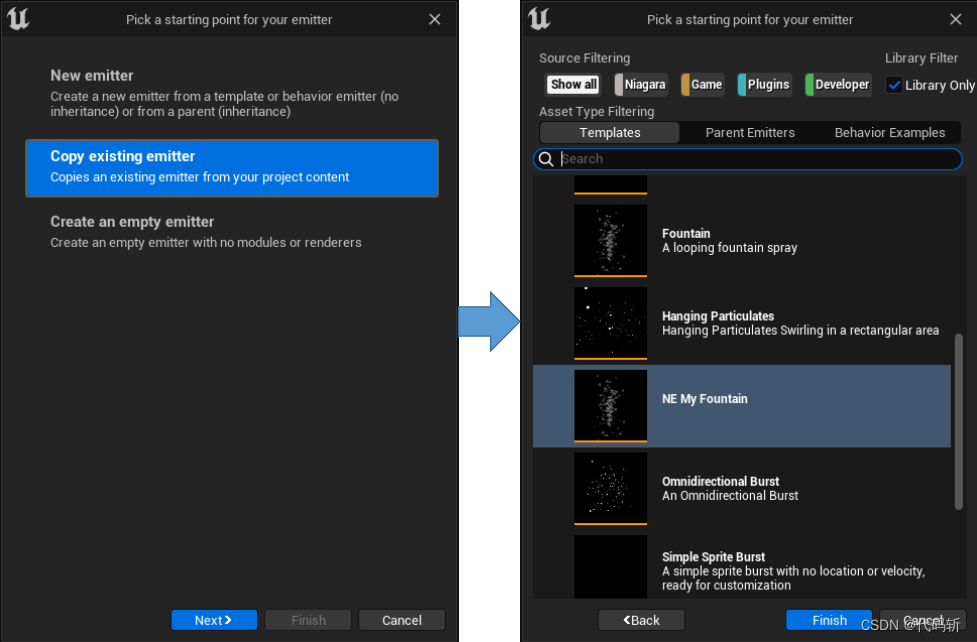

• Copy existing emitter，从工程项目内复制一个现有发射器；
• Create an empty emitter，创建一无模块或渲染器的空发射器；

三，Niagara VFX工作流程

• 创建系统
• 创建或添加发射器
• 创建或添加模块

创建系统

        首先创建一个Niagara系统，以便在其添加一个或多个发射器，随后在设置每个发射器的属性；

创建或添加发射器

        在Niagara编辑器中，通过改变模块的属性来调整发射器，或针对效果添加新的模块；此外，还可复制发射器到系统中；

创建或添加模块

        可点击发射器group后的(+) ，来添加现有的模板；Niagara中预装了大量模块，大部分情况下，无需创建自定义模块即可达到效果；

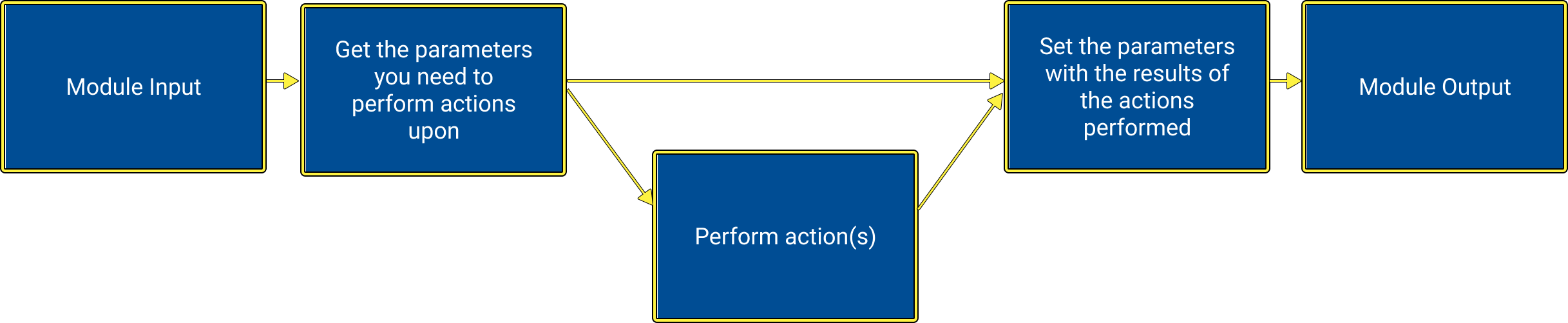

自定义模块的数据流方式如下：
