ST电机驱动板X-NUCLEO-IHM16M1使用

最新推荐文章于 2023-10-26 17:08:22 发布
最新推荐文章于 2023-10-26 17:08:22 发布
阅读量1.2k 收藏 5
点赞数 1
分类专栏： BLDC电机 文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/NicerKing/article/details/107757338
版权

这里先给出我收集的关于该开发板的B云,方便同学们学习:
链接：https://pan.baidu.com/s/162CI8vIjPTCCQscw3qhHGA
提取码：sbli
霍尔传感器接口
在这里插入图片描述

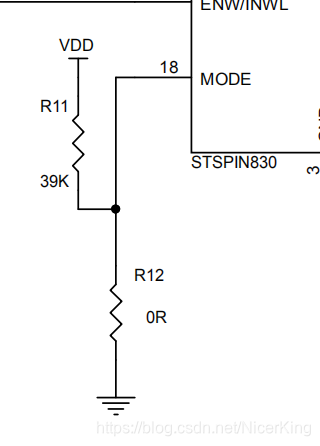

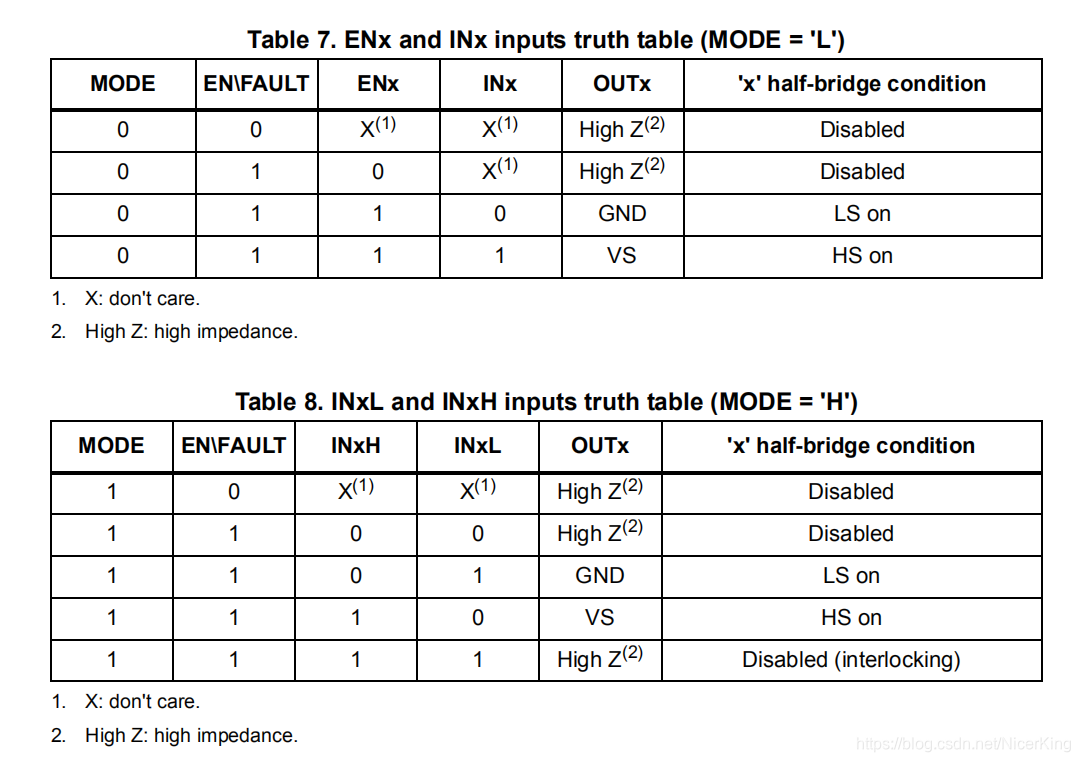

MODO对控制方式的影响
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

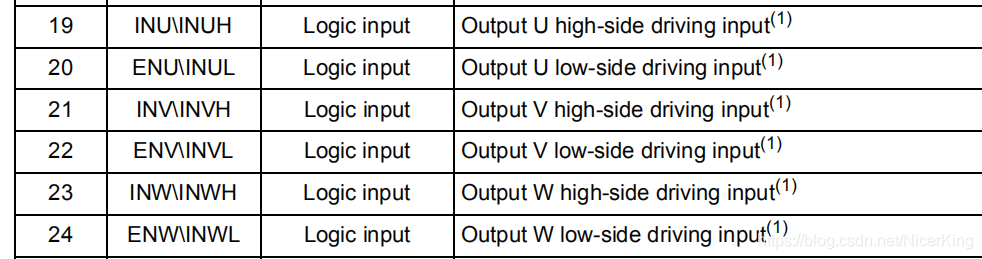

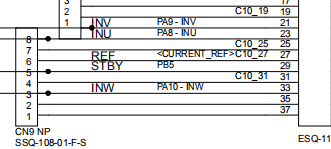

PWM的U,V,W输入端口
在这里插入图片描述

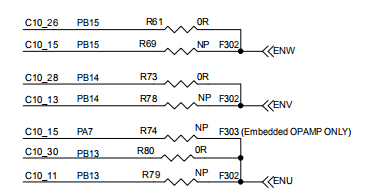

PWM的U,V,W输入端口的使能脚
在这里插入图片描述
VBUS的电压采样
在这里插入图片描述

在这里插入图片描述

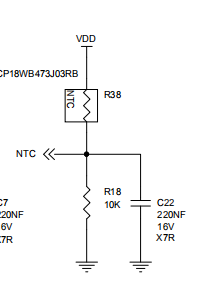

NTC
在这里插入图片描述
在这里插入图片描述

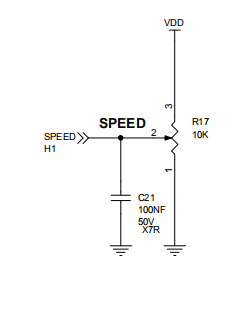

速度调节旋钮
在这里插入图片描述
在这里插入图片描述

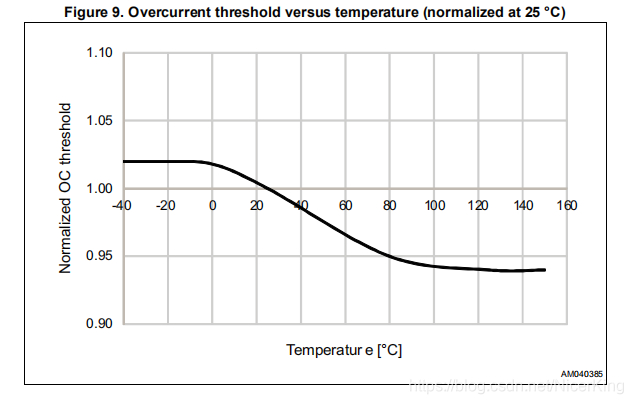

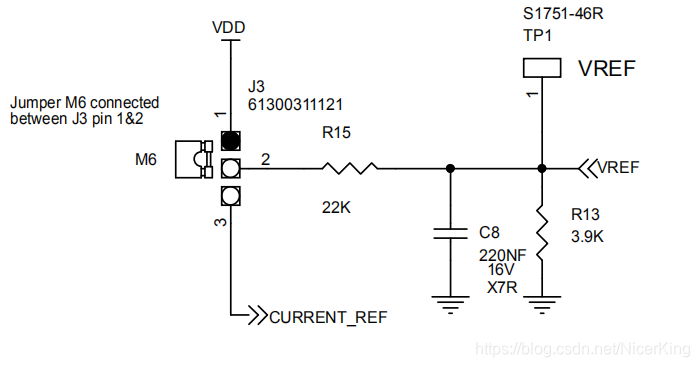

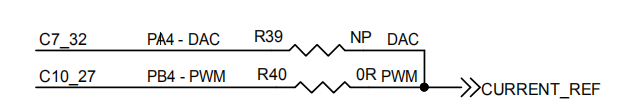

VREF电流保护
具体使用见STSPIN830手册章节 5.3-PWM current limiter
在这里插入图片描述
在这里插入图片描述

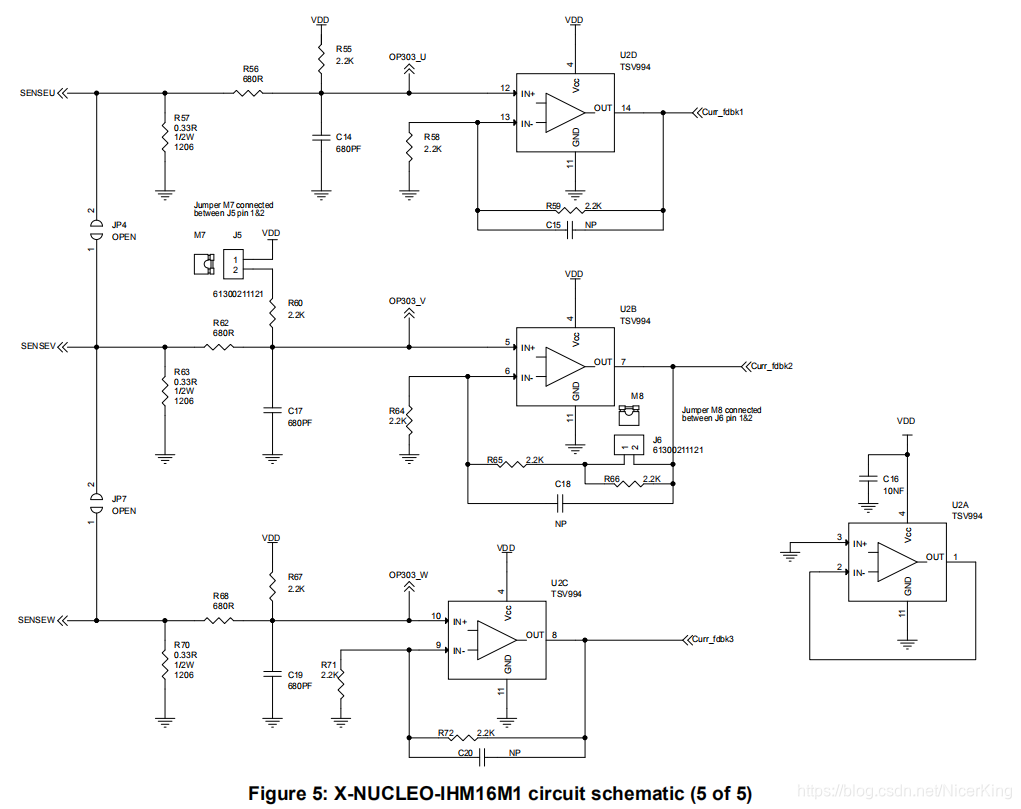

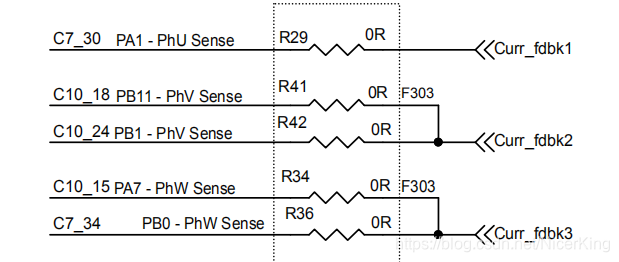

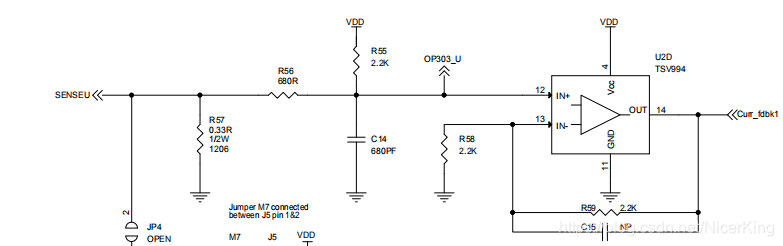

相电流采样

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

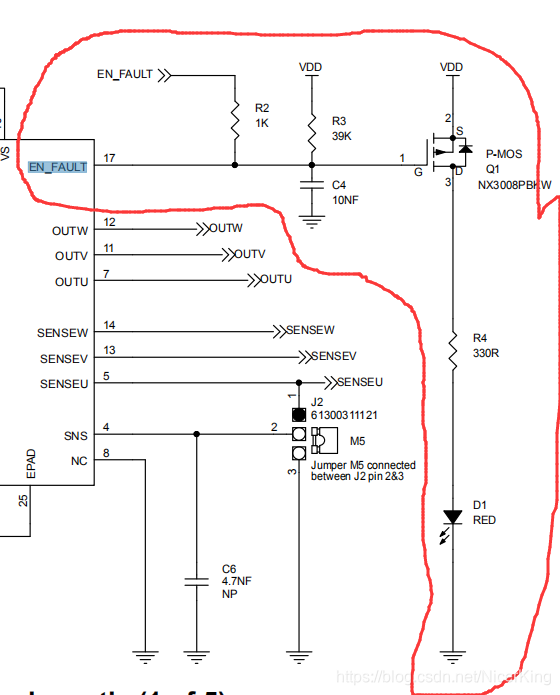

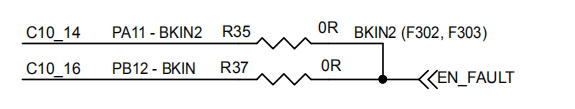

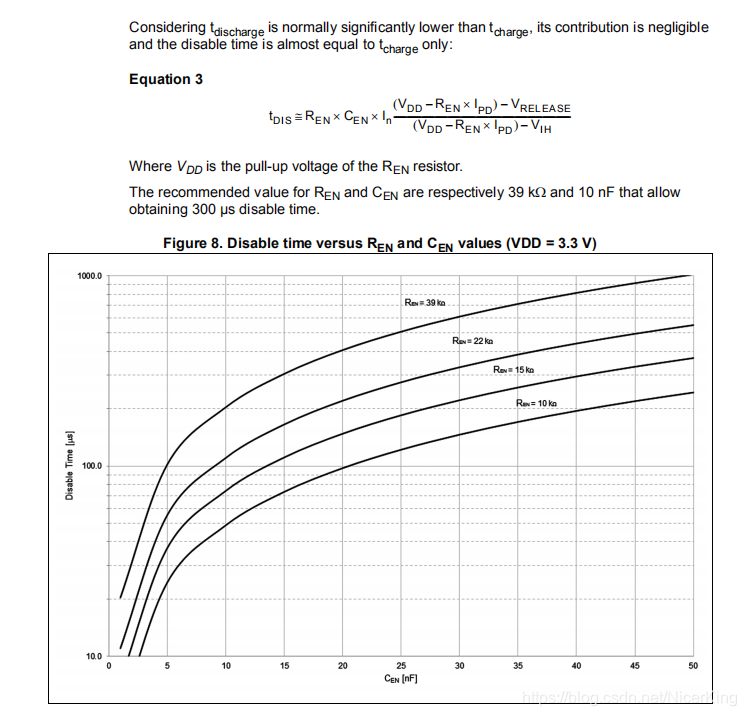

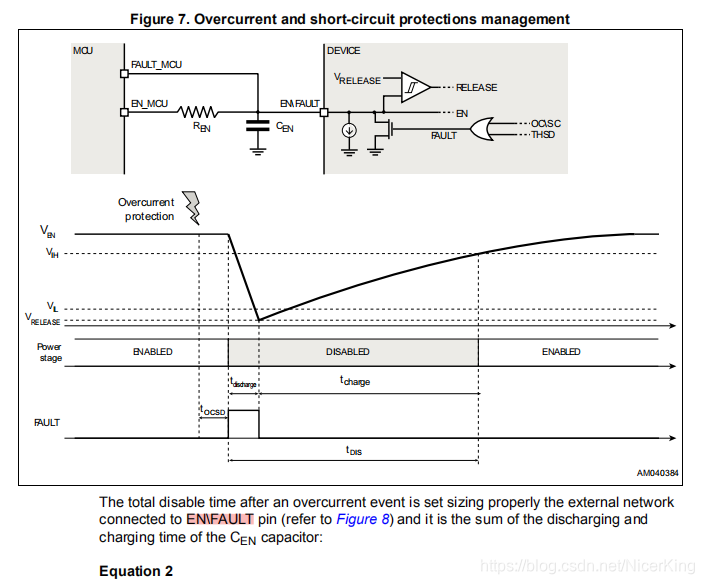

功率输出使能脚

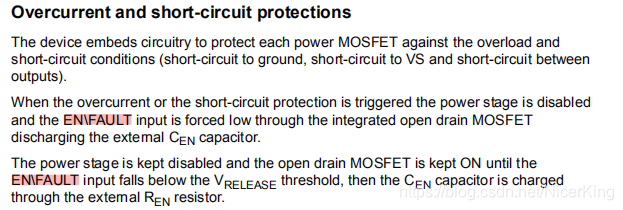

默认通过上拉电阻R3使能，若出现故障时，内部强制拉低，EN_FAULT可配置为输入检测是否有故障
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
