Simulink中的Simscape

Simscape是在Simulink环境下创建物理系统模型的工具和语言。[8]

它可以通过基于Matlab语法的Simscape语法来制作自己的物理仿真系统。如果使用Simscape中现有的基础库（Foundation Library），这些库对用户也不是黑盒子，可以通过看源码来指导模块性能。

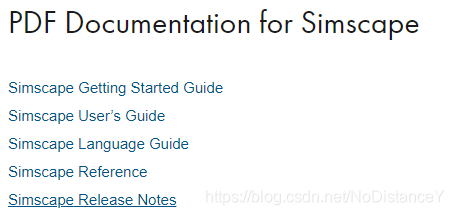

本文是指对Simscape做了简单的介绍，了解的自己使用Electrical域够用的程度而已。若感兴趣或需要自己建库时，可以参考[9]中涉及的PDF,里面有好几千页的说明文档（不得不吐槽下Matlab官网又卡、资料藏的又深的问题）。

模块

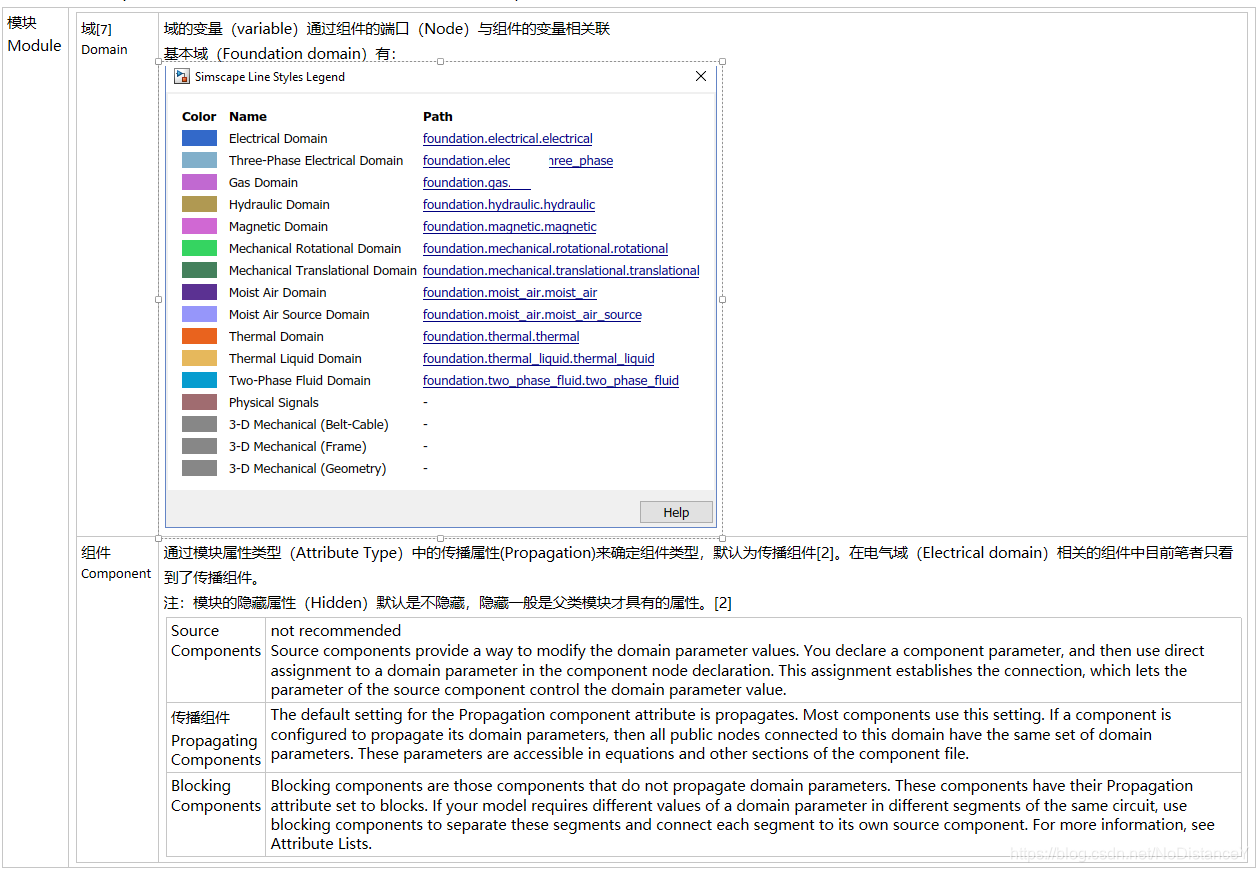

模块的分类[1]：（注模块时通过程序来实现的，每个模块对应一个“.ssc”文件）

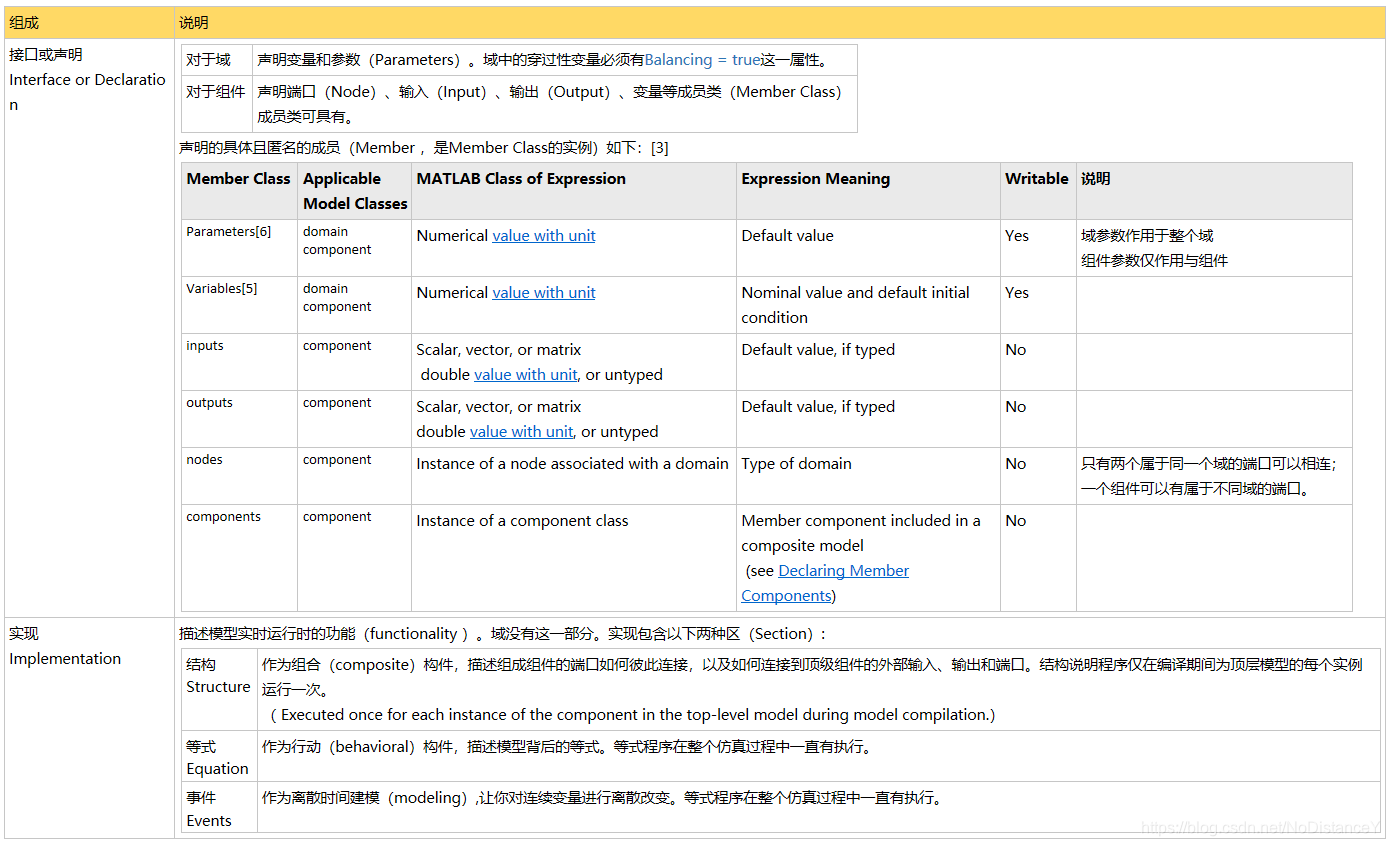

模块的组成：



变量1

变量和域一样，对于Simscape而言都是非常重要但又抽象的概念。如你可以把Electricall域所涉及的部分看成电路图，变量就是电路中的电流和电压。因此，变量可以理解为反映物理特性的与整个域息息相关的物理量。

• 穿过性（Through）变量——测量单元需要以串联的方式与一个元件（element）连接，从而才能测量该变量。如Eletrical域中的电流。
• 跨过性（Across）变量——测量单元需要以并联的方式与一个元件连接，从而才能测量该变量。如Eletrical域中的电压。[4]

变量的值是有方向性的，如果一个元件的方向是从A指向B，那么穿过性变量（简称TV）从A流向（‘flow’）B为正值，跨过性变量的值为。[4]

于是乎，笔者将以一下的例子来检验是是否真的理解了这个概念。

从电路知识出发，标准的电路方向是这样的：对于普通器件（如电阻），从电压正级到电压负极的电流流向为正；对于电源，从电压负级到电压正极的电流流向为正。

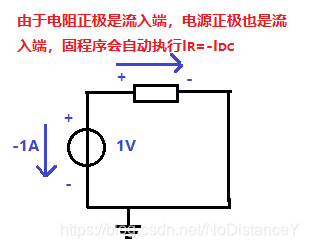

但是，由于Simscape统一的方向定义，对于普通器件而言，方向性不变。但对于电源来说，方向性就不一致了，但这个不一致对用户是不可测得的，也没有影响，如下图所示。当然，你也可以自己写个电源模型，让电源的定义与与电路知识一致。



端口和变量的关系：在实现中（如branches sector和equationss sector），可以通过<Nodes>.<domain variable>表示端口上域变量的值，并通过组件上定义的变量来建立端口上域变量之间的联系。

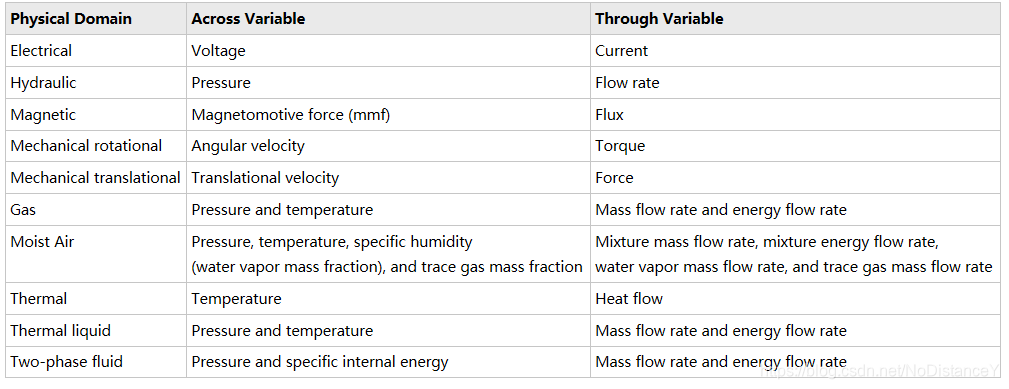

不同域各自的穿过性变量和跨越性变量如下表[3]：



代码阅读笔记

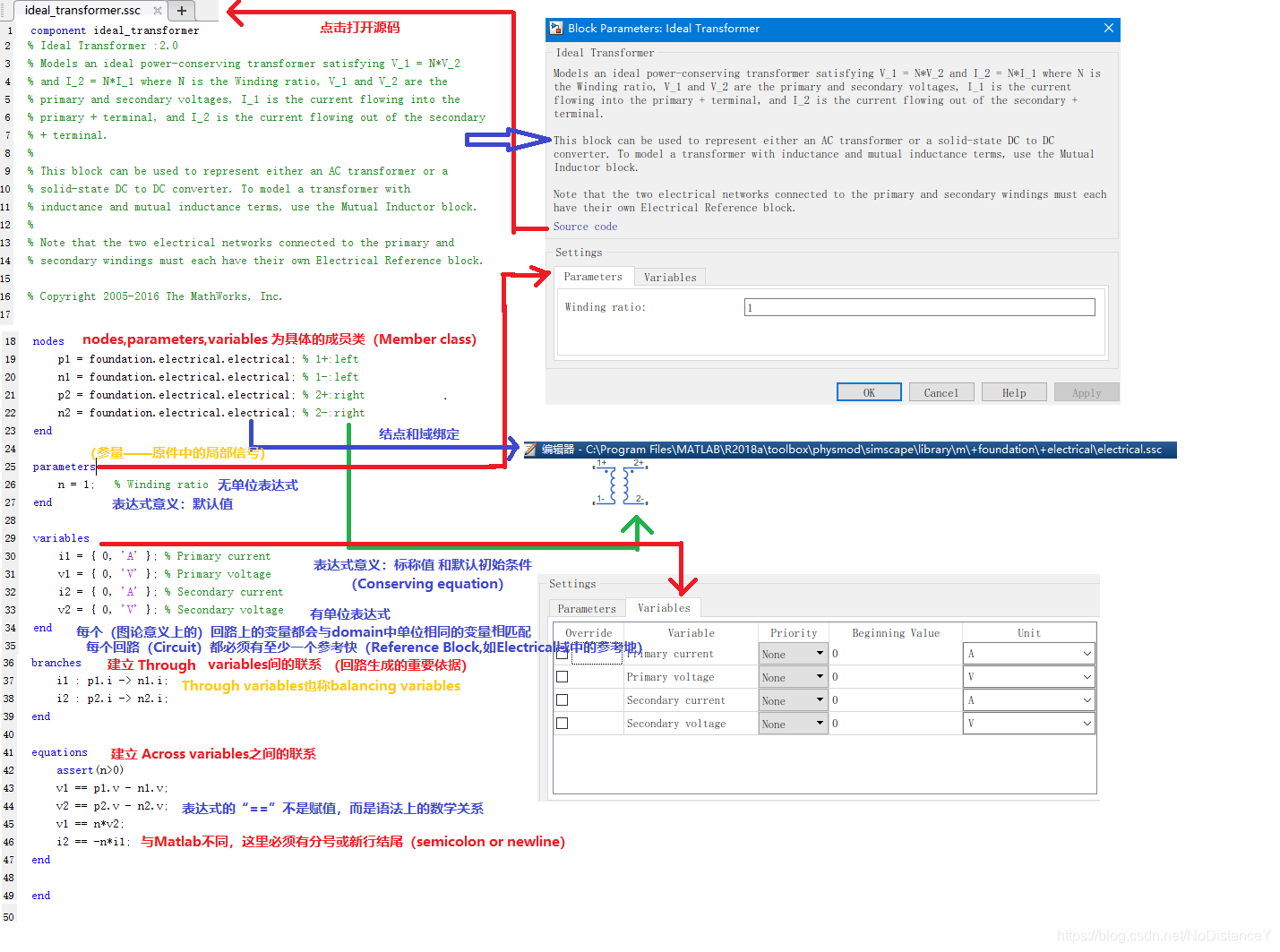

互感：

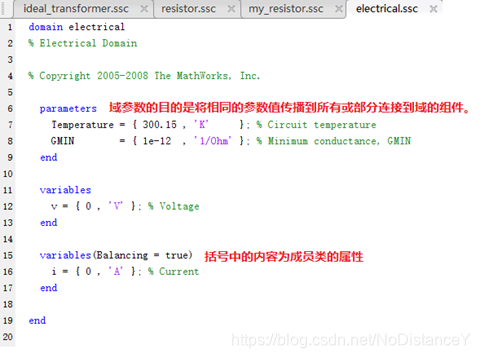

electrical域：

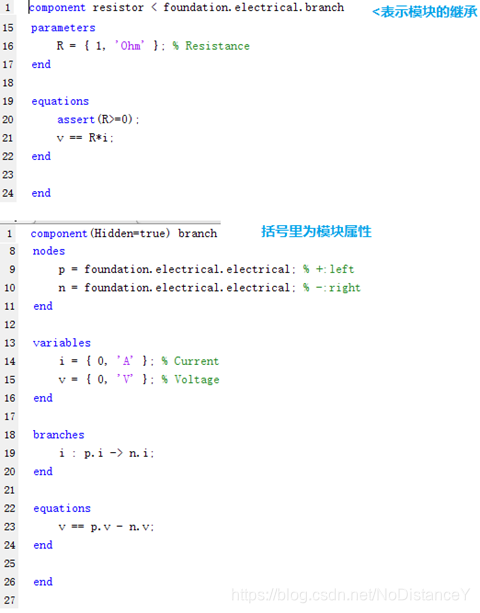

电阻：



参考资料

[1] Simscape File Types and Structure https://www.mathworks.com/help/physmod/simscape/lang/about-simscape-files.html

[2] Attribute Lists https://www.mathworks.com/help/physmod/simscape/lang/attribute-lists.html

[3] Declaring Domains and Components https://www.mathworks.com/help/physmod/simscape/lang/declaring-domains-and-components.html

[4] Basic Principles of Modeling Physical Networks https://www.mathworks.com/help/physmod/simscape/ug/basic-principles-of-modeling-physical-networks.html#bq89sba-3

[5] variables https://www.mathworks.com/help/physmod/simscape/lang/variables.html

[6] parameters https://www.mathworks.com/help/physmod/simscape/lang/parameters.html

[7] domain https://www.mathworks.com/help/physmod/simscape/lang/domain.html

[8] Getting Started with Simscape https://www.mathworks.com/help/physmod/simscape/getting-started-with-simscape.html

[9] PDF Documentation for Simscape https://www.mathworks.com/help/pdf_doc/physmod/simscape/index.html?s_cid=doc_ftr
