tessent ijtag PDL retarget 流程

于 2024-04-30 10:21:21 发布
阅读量177 收藏
点赞数 2
文章标签： 后端
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Oooooooooooooohh/article/details/138336628
版权

        ijtag的PDL retarget 的流程本质就是利用PDL的comman 来实现对iJtag 网络的控制，用来控制TDR和SIB的状态是否开启或者是否需要对相应的模块或mode进行测试，本质是器件编程重新组合或生成（同时也能生成pattern）。

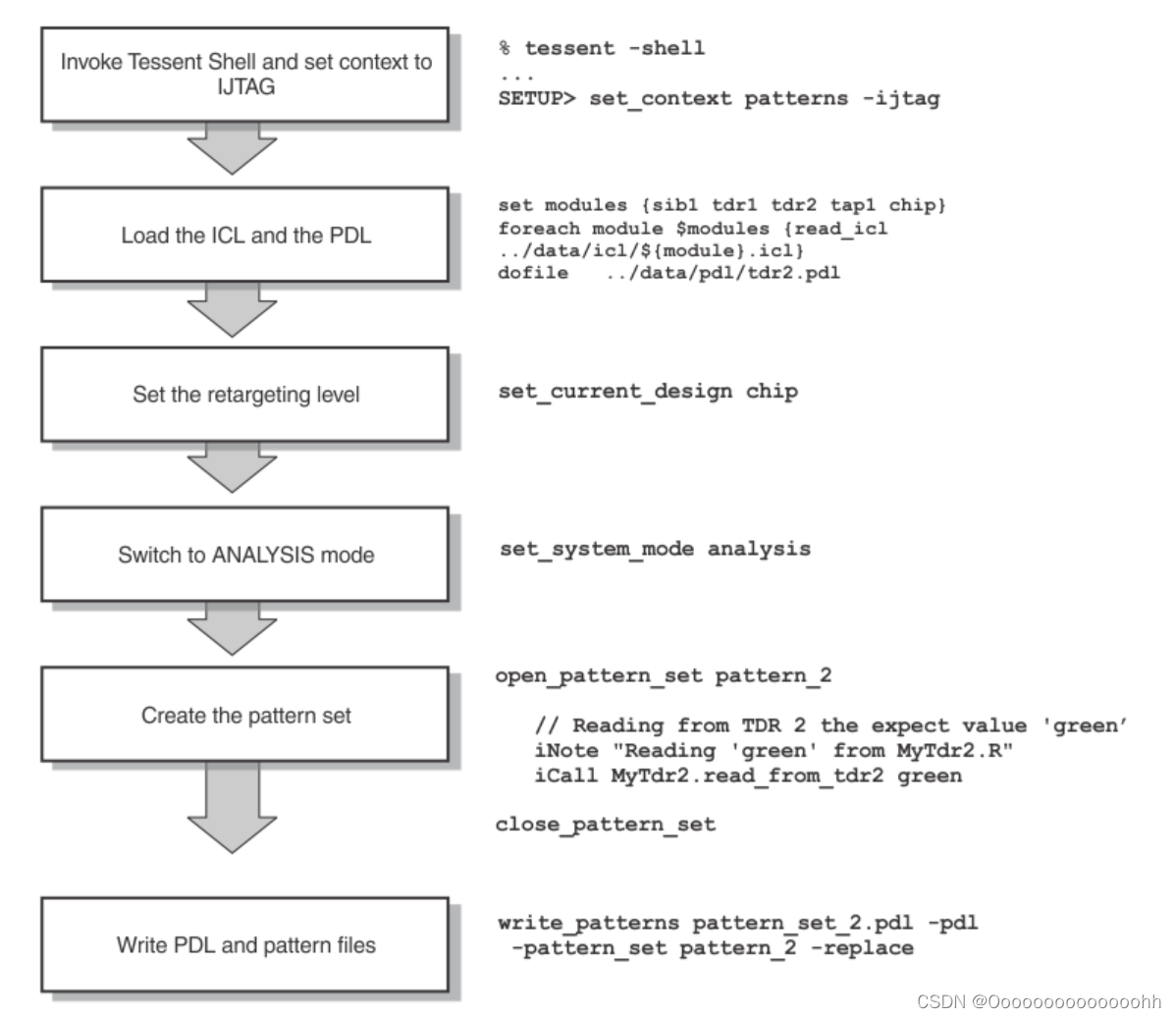

PDL retarget 的flow 如下：

主要步骤为：1.启动tessent 2.设置ijtag 状态和系统模式 3.读入icl 和PDL 文件  4.设置系统层级

5.定义时钟  6.设计规则检查 7. 生成pattern 8 .写出PDL 文件和pattern文件。

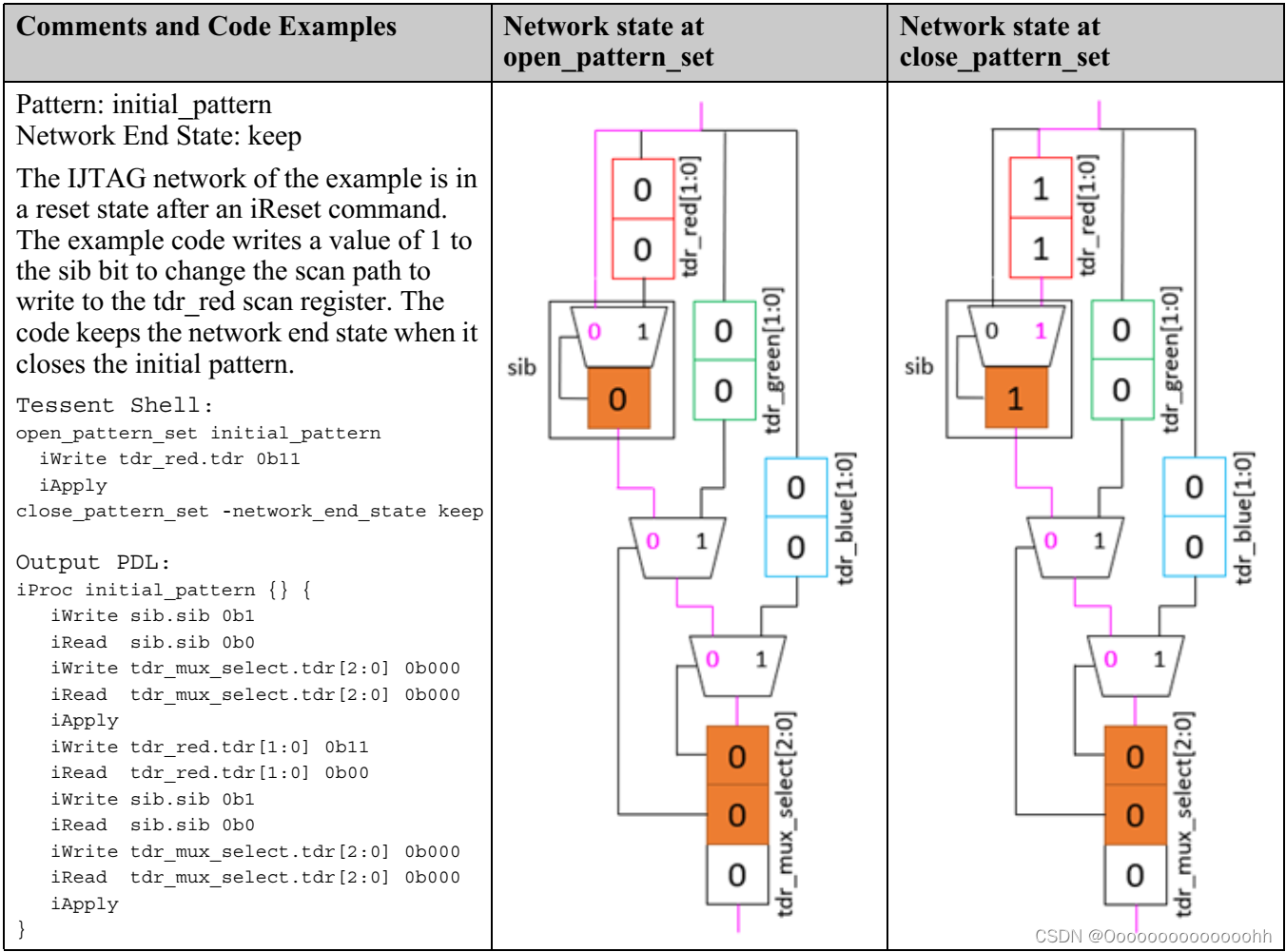

如下图是retarget之后的一个实例：ijtag 网路中有四个TDR和两个扫描选择器以及一个SIB，实现初始化的PDL和命令：
