扫描电子显微镜全解析：从基本原理到实际应用

扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种功能强大的研究工具，广泛应用于材料科学、生物学、半导体工业等领域。本篇文章将围绕扫描电子显微镜的基本原理、结构组成、操作步骤及其应用展开全面解析，帮助您深入了解这一关键仪器。

什么是扫描电子显微镜？

扫描电子显微镜是一种利用电子束与样品表面相互作用，生成高分辨率图像的显微技术。SEM的特点在于能够提供样品表面的微观结构信息，分辨率通常可以达到纳米级。相比光学显微镜，SEM具有更高的放大倍数和更广的景深。

扫描电子显微镜的基本原理

SEM的工作原理基于电子与物质的相互作用。当高能电子束聚焦并扫描样品表面时，会引发二次电子、背散射电子、X射线等信号。这些信号被探测器接收后，转换为图像或其他形式的信息。具体步骤如下：

1. 电子源发射电子：电子枪（如热发射枪或场发射枪）产生电子束。
2. 电子聚焦与扫描：通过透镜系统将电子束聚焦到样品表面，并按特定路径进行扫描。
3. 信号采集：电子束与样品相互作用，生成信号（如二次电子信号）被探测器捕获。
4. 图像形成：信号经处理后，以图像形式显示样品表面的微观结构。

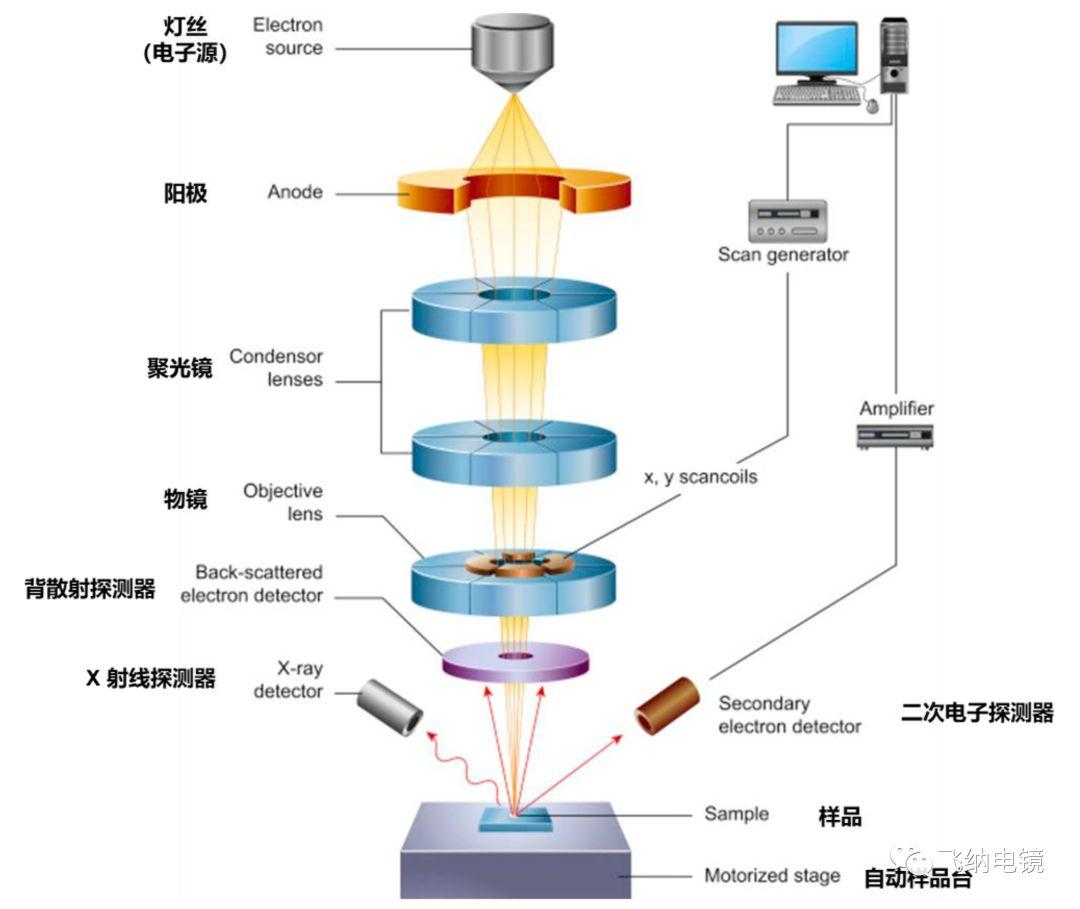

扫描电子显微镜的结构组成

典型的扫描电子显微镜包括以下关键部件：

• 电子枪：产生并发射高能电子束。
• 聚光透镜和物镜：用于聚焦电子束并调整束斑大小。
• 样品室：放置样品，并通过真空系统维持低压环境。
• 扫描系统：控制电子束在样品表面的移动。
• 探测器：接收信号并转换为图像信息。
• 控制与显示系统：用户通过此部分操作SEM并观察结果。

扫描电子显微镜的操作步骤

1. 样品准备：样品需要导电性良好或进行金属镀膜处理，避免电荷积累影响成像效果。
2. 样品装载：将样品放入样品台，并确保其位置符合实验要求。
3. 调整真空环境：启动真空泵，确保样品室达到所需真空度。
4. 设置电子束参数：调整加速电压、束斑大小及工作距离等参数，以获得最佳成像效果。
5. 信号采集与图像观察：通过探测器接收信号，观察并记录样品图像。

扫描电子显微镜的主要应用

1. 材料科学

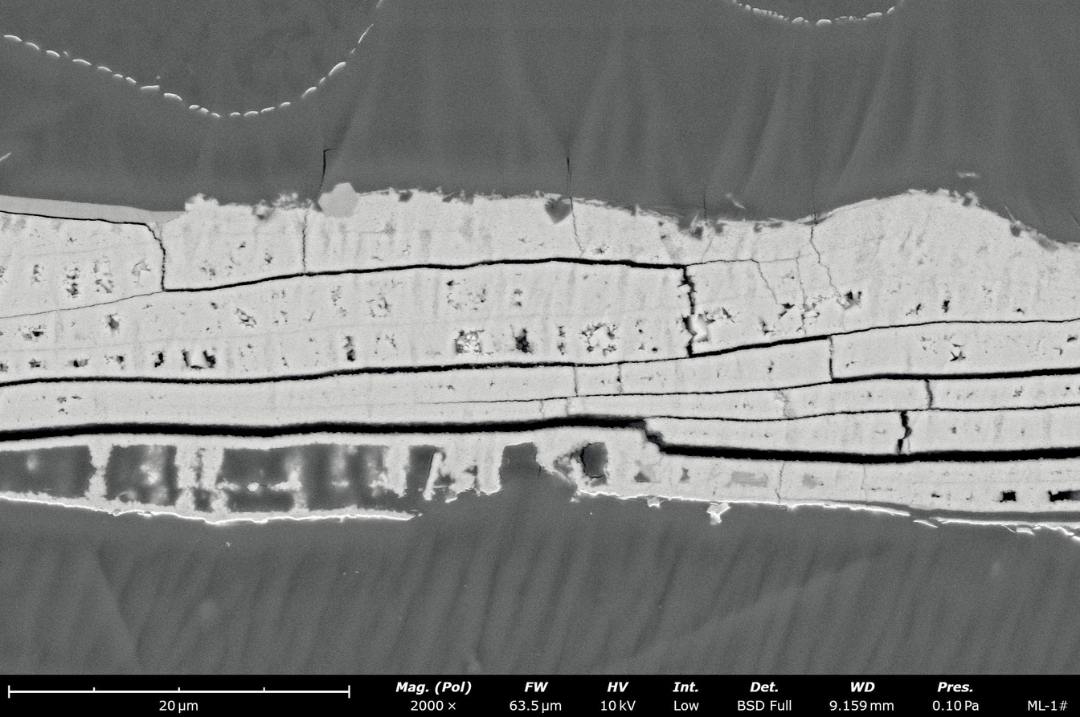

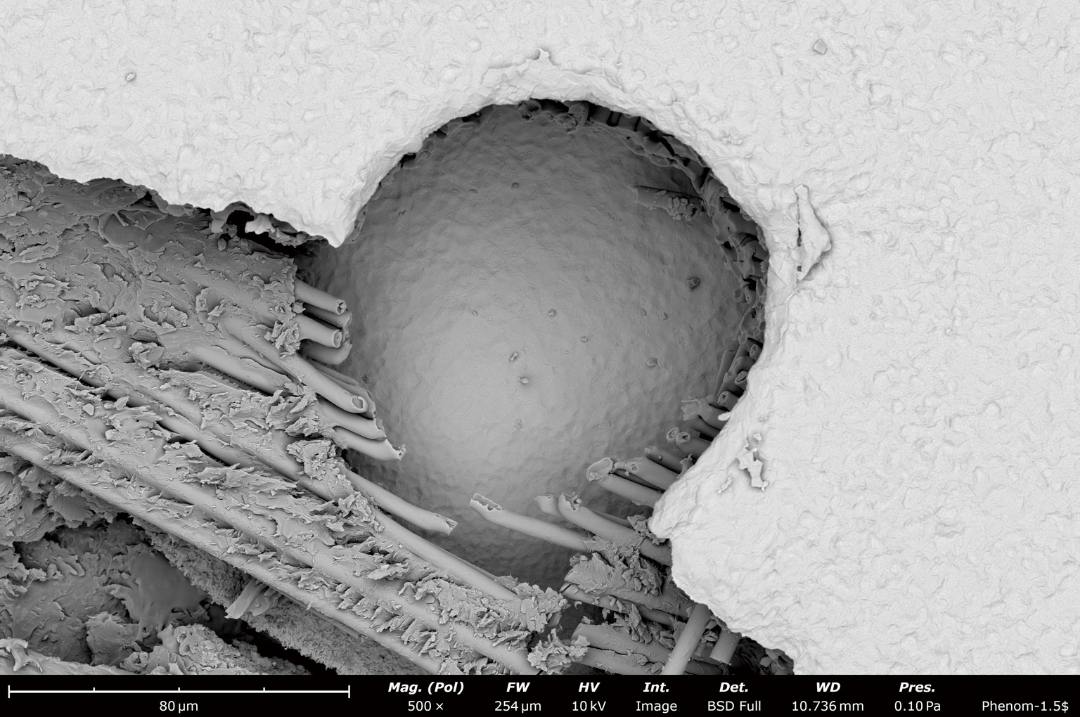

SEM广泛用于研究材料表面的微观结构、成分及缺陷分析。通过高分辨率成像，可以清晰观察晶粒、裂纹和沉积层等特征。

2. 生物学

SEM在生物学领域的应用主要包括细胞结构观察、微生物形态分析等。经过特殊的样品制备，生物样品可以呈现出高度还原的三维形态。

3. 半导体工业

在半导体制造中，SEM用于检测芯片缺陷、测量薄膜厚度及分析蚀刻工艺，确保产品质量与性能。

4. 法医学与考古学

扫描电子显微镜帮助法医分析微量物证，例如纤维、涂料残留等；同时也用于考古文物的微观形貌研究。

古生物化石扫描电镜图

如何选择合适的扫描电子显微镜？

在选择SEM时，应根据研究需求考虑以下几个方面：

1. 分辨率：高分辨率的SEM适合纳米级分析。
2. 功能：是否需要能谱分析（EDS）等附加功能。
3. 操作便捷性：自动化程度高的设备适合初学者。
4. 预算：综合考虑设备成本与维护费用。

未来发展趋势

随着科技进步，扫描电子显微镜正在向更高分辨率、更便捷操作和更智能化方向发展。例如，结合人工智能技术的SEM可以自动优化成像参数，提高实验效率。此外，低真空和环境扫描技术的应用使得非导电样品和湿样品的观察成为可能。

总结

扫描电子显微镜凭借其高分辨率和多功能性，已经成为现代科学研究和工业应用中不可或缺的工具。无论是在材料科学、生命科学还是半导体领域，SEM都扮演着重要角色。如果您对扫描电子显微镜感兴趣或有相关需求，希望这篇文章能为您提供实用的参考信息。
