前言

随着科技的不断进步，扫描电子显微镜（SEM）已经成为科研、工业检测、材料科学等领域的重要工具。无论是对样品表面微观形貌的观察，还是对化学组成、晶体结构的分析，SEM 都展现出了无可替代的优势。本文将系统整理出100个关于扫描电镜的核心知识点，帮助大家从入门到精通，全面了解这一技术。

提示： 如果你觉得本文对你有帮助，请收藏、分享并留言，让更多人了解扫描电镜的魅力！

扫描电镜基础知识

什么是扫描电镜？

扫描电子显微镜（SEM）是一种利用电子束扫描样品表面，并通过探测二次电子、背散射电子或其他信号生成图像的仪器。其主要优势包括高分辨率、深景深以及多种成像模式。

SEM的工作原理

电子束产生： 电子枪发射电子束。
聚焦与扫描： 电子束通过聚焦系统，在样品表面扫描。
信号检测： 二次电子、背散射电子、X射线等信号被检测器捕获。
图像生成： 经过处理后生成高分辨率图像。

常见应用领域

材料科学与工程
生物医学
半导体及电子器件
纳米技术与表面工程

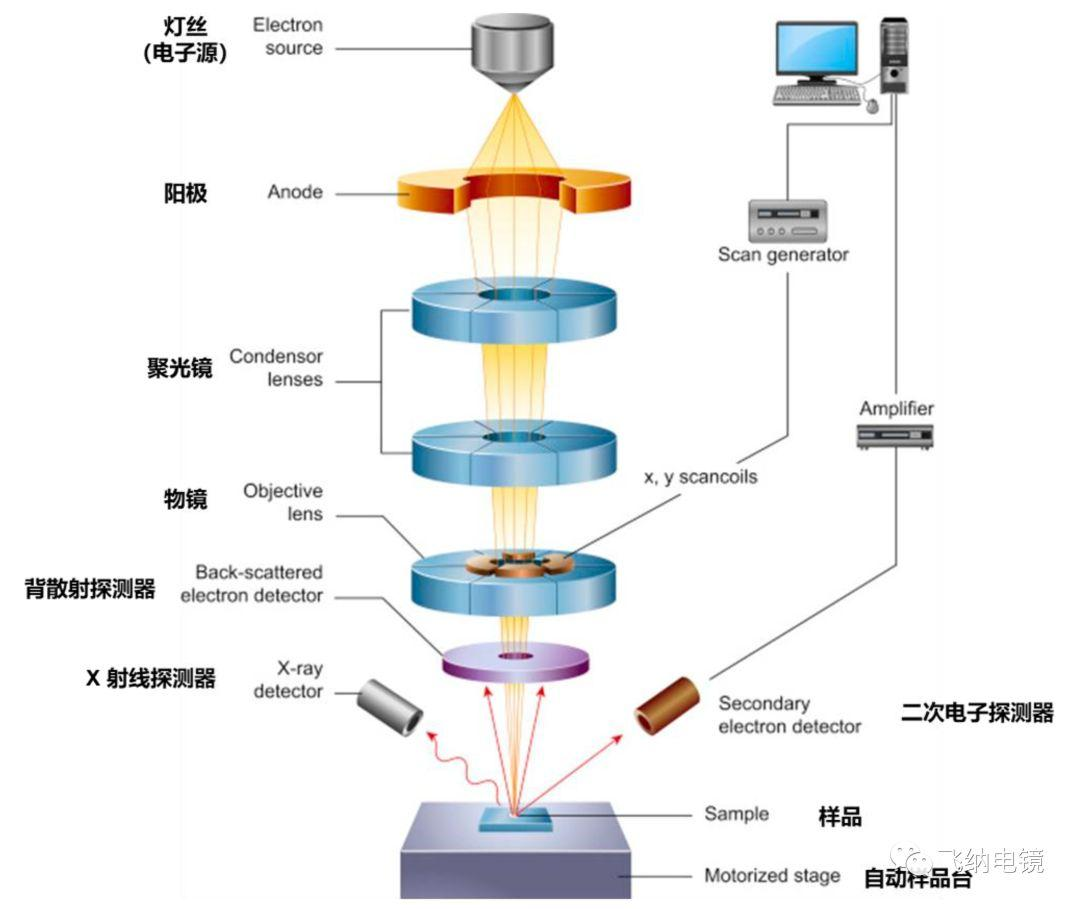

图1：扫描电子显微镜工作原理示意图

扫描电镜的核心技术与应用

扫描电子显微镜的发展依托于以下几项核心技术：

电子光学系统： 确保电子束高效聚焦与精确扫描。
真空系统： 保证样品在高真空或低真空环境中被观察，减少电子与气体分子碰撞。
信号探测器： 多种检测器（如二次电子探测器、背散射电子探测器、能谱仪）协同工作，实现成像与成分分析。
数字图像处理： 提高图像分辨率和对比度，为后续数据分析提供支持。

在材料科学、生命科学、微电子领域，SEM已成为不可或缺的分析工具，为研究者提供了精确、直观的数据支持。

100个扫描电镜知识点汇总

下面为大家整理出100个关于扫描电镜的核心知识点，分为基础知识、操作技巧、应用案例以及维护保养四大部分。每个知识点均力求简明扼要，便于收藏与查阅。

基础知识（1-25）

SEM的全称：扫描电子显微镜（Scanning Electron Microscope）。
工作原理：利用电子束扫描样品并检测信号生成图像。
主要成像信号：二次电子、背散射电子。
分辨率优势：分辨率通常在纳米级。
景深特点：具有较高的景深，适合观察三维结构。
样品导电性要求：非导电样品通常需要金属喷镀。
样品前处理：除金属喷涂外，还包括固定、脱水等工序。
加速电压：决定入射电子的能量，一般在1-30 kV之间调节。
工作模式：高真空、低真空和环境扫描模式。
电子束聚焦：依靠电磁透镜进行聚焦控制。
透镜系统：包含聚焦透镜、柱状透镜和扫描线圈。
二次电子成像：适用于表面形貌观察。
背散射电子成像：用于成分对比和材料分析。
X射线能谱（EDS）：分析样品化学成分的重要工具。
样品台：可调节样品角度和位置，便于多角度观察。
真空腔体：确保电子束传播不受气体分子干扰。
离子泵和涡轮泵：常用于维持真空环境。
信号放大器：放大弱信号，确保图像质量。
图像分辨率与对比度调节：依赖于电压、探测器设置等参数。
扫描速度：影响图像细节与噪声水平的参数。
低加速电压应用：保护样品，减少电荷累积。
样品脱气：防止样品在真空中因挥发导致图像污染。
样品固定方式：常用碳胶带、导电胶固定样品。
成像软件：现代SEM配备强大图像处理软件。
操作人员培训：熟练掌握仪器操作和安全知识非常重要。

操作技巧（26-50）

初步调焦：使用低放大倍数进行初步调焦。
自动对焦功能：部分设备具备自动对焦，简化操作。
手动调节：对特殊样品需要手动精调焦点。
电子束校准：定期校准确保成像精度。
参数预设：保存常用成像参数，提高重复性。
样品预热：有助于减少样品表面电荷积累。
低电压操作技巧：适用于生物样品和软材料。
图像叠加技术：多次扫描图像叠加可提高信噪比。
镜头电流调节：确保电子束均匀稳定。
快速预览模式：适合快速浏览样品大致结构。
多角度观察：调整样品台角度获取不同视角图像。
图像对比度调节：利用软件调节对比度，突出细节。
图像缩放与拼接：实现大面积样品的全貌展示。
数据存储与备份：定期保存原始图像数据。
显微镜校验标准：参考国家或行业标准进行设备校验。
信号噪音控制：降低背景噪音，保证图像质量。
样品清洁：保持样品表面无尘、无油污。
温湿度控制：实验室环境对SEM稳定性有重要影响。
振动隔离：安装防振台减少外界干扰。
软件更新：定期更新设备固件和图像处理软件。
图像后期处理：利用滤波、增强等技术提升图像质量。
设备维护记录：记录每次维护情况，便于追踪问题。
操作手册参考：严格按照设备操作手册使用仪器。
安全防护：遵循操作规程，避免电子束辐射危害。
疑难问题排查：遇到问题及时咨询厂家技术支持。

应用案例（51-75）

材料表面形貌分析：直观展示材料微观结构。

纳米结构观察：实现对纳米颗粒、纳米线的观察。
断口分析：帮助研究材料断裂机制。
晶粒尺寸测量：用于金属及合金微观结构分析。
腐蚀行为研究：观察材料表面腐蚀特征。

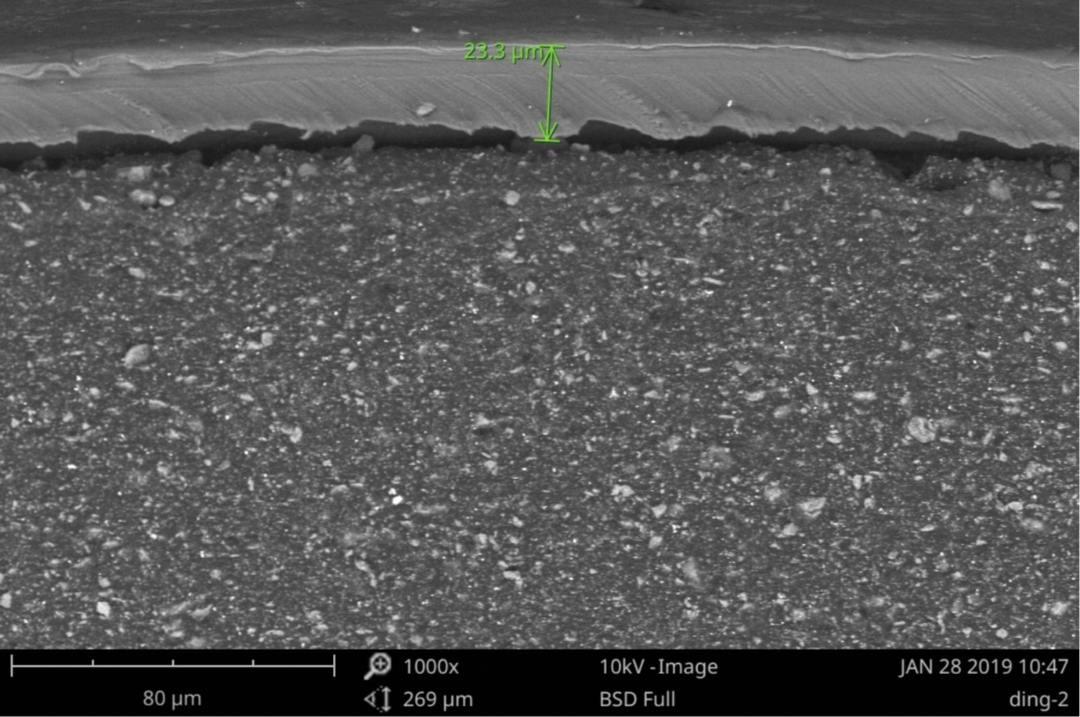

涂层厚度测量：结合EDS分析实现涂层厚度测定。

微生物形态学：用于细菌、病毒、细胞观察。
生物组织切片成像：配合低温SEM观察生物样品。
半导体器件检测：检测芯片、电路板等电子元件缺陷。

故障分析：用于电子产品、机械零部件的失效分析。
复合材料研究：研究材料界面和分散状态。
颗粒物形态测量：应用于环境监测与颗粒物分析。
催化剂表面分析：观察催化剂表面的结构变化。
能源材料研究：用于燃料电池、电池材料的微观分析。
文物保护：对古文物进行非破坏性微观检测。
金属疲劳分析：观察金属疲劳裂纹及其扩展规律。
陶瓷材料观察：分析陶瓷材料的晶体结构和缺陷。
涂层与界面分析：研究不同材料界面的相互作用。
纳米颗粒分布：统计纳米颗粒尺寸和分布规律。
材料相变研究：观察材料在不同温度下的形貌变化。
高分子材料检测：用于聚合物表面形态及断裂分析。
生物矿化作用研究：分析生物组织中矿物质沉积现象。
先进复合材料检测：用于航空、汽车复合材料的缺陷检测。
应力分析：通过形貌变化推测材料受力情况。
工艺优化：通过对比不同工艺下样品的微观结构，优化制程参数。

维护保养与设备管理（76-100）

定期清洁镜头：防止灰尘影响电子束聚焦。
真空系统检查：定期检查泵及密封部件。
电子枪维护：保持电子枪处于最佳工作状态。
冷却系统维护：确保仪器温度稳定，防止过热。
电缆及接口检查：防止因接触不良引起故障。
日常校准：记录校准数据，确保长期精度。
软件备份：定期备份系统数据及参数设置。
技术培训：定期组织技术培训，提高操作水平。
设备日志记录：详细记录每次使用及维护情况。
防静电措施：保护电子元件和样品免受静电干扰。
定期升级硬件：根据使用情况进行必要的硬件升级。
备件储备：保持常用备件库存，减少停机时间。
仪器防尘措施：使用防尘罩保护仪器外部和真空室。
仪器校验报告：保存校验报告，便于质量追溯。
厂商支持联系：定期与厂商技术支持保持联系，解决疑难问题。
设备环境监测：监控实验室温湿度及振动情况。
定期检修计划：建立设备定期检修计划，预防性维护。
清洁剂使用规范：使用厂家推荐的清洁剂，避免损伤仪器部件。
防辐射措施：确保操作人员佩戴防护装备，避免长时间暴露在电子束下。
文档与记录管理：建立完善的仪器管理档案。
用户反馈采集：定期收集操作人员的反馈，改进使用方法。
技术论坛交流：参加学术论坛与线上讨论，吸收最新技术资讯。
节能措施：合理规划使用时间，降低能耗。
应急预案：建立故障应急预案，确保仪器突发问题及时处理。
持续创新：关注新技术、新材料和新应用，保持设备和技术的前沿性。

结语

扫描电子显微镜作为现代科研和工业检测的重要工具，其知识点涵盖了从基础原理、操作技巧到实际应用和设备维护的各个方面。本文整理出的100个知识点，旨在帮助广大用户快速掌握SEM的核心内容，提升科研效率和技术水平。希望这份详实的知识汇总能为你在探索微观世界的旅程中提供有力的支持！
