前言

乐视相机

ubuntu18.04（melodic）安装ROS

2.3 安装ROS melodic 完整版

前言

项目要求：使用乐视相机和NVIDIA XAVIR 开发板实现定位与建图。我先在笔记本在把这个乐视相机驱动起来再移植到板子上进行开发。

乐视相机

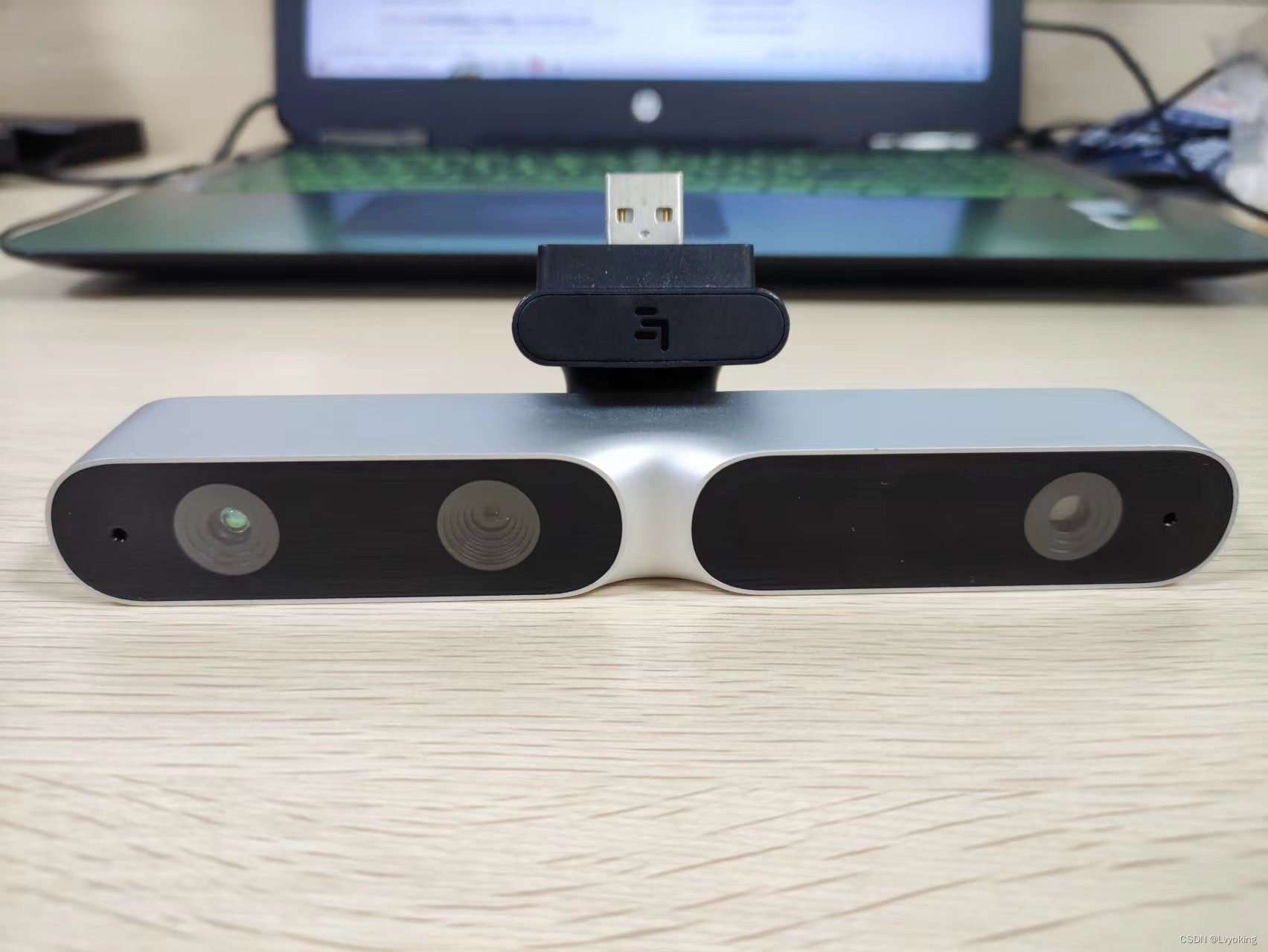

我用的是奥比中光代工的乐视LeTMC-520。简单介绍一下，乐视三合一体感摄像头的各个功能模组分部图，包括两个MIC麦克风，一个红外投影模组，一个面部接近感知模组，一个RGB相机模组，以及一个IR相机模组。分别实现体感，手势，视频聊天的功能。

ubuntu18.04（melodic）安装ROS

1. Ubuntu18.04换源

为了避免后期的一些库下载失败，我们先提前给Ubuntu换源。这里我分享一个清华镜像源的网站给大家，针对版本不同选择自己合适的镜像源。（Ubuntu和NVIDIA XAVIR的镜像源是不同的）

Ubuntu18.04的清华镜像源：

# 默认注释了源码镜像以提高 apt update 速度，如有需要可自行取消注释
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic main restricted universe multiverse
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-updates main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-updates main restricted universe multiverse
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-backports main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-backports main restricted universe multiverse
deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-security main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-security main restricted universe multiverse

# 预发布软件源，不建议启用
# deb https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-proposed main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-proposed main restricted universe multiverse

# 打开终端输入以下命令：

# 1.备份默认的源
sudo cp /etc/apt/sources.list /etc/apt/sources_default.list

# 2.打开sources.list文件
cd etc/apt
sudo gedit sources.list

# 3.将原始内容删除并把以上的清华镜像源复制上，保存后更新
sudo apt-get update

2. 安装ROS

2.1 设置软件源

sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.tuna.tsinghua.edu.cn/ros/ubuntu/ $DISTRIB_CODENAME main" > /etc/apt/sources.list.d/ros-latest.list'

2.2 设置密钥

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-keys F42ED6FBAB17C654

2.3 安装ROS melodic 完整版

# 1.先更新一下
sudo apt-get update

# 2.安装
sudo apt-get install ros-melodic-desktop-full

2.4 安装相关的依赖

sudo apt install python-rosdep python-rosinstall python-rosinstall-generator python-wstool build-essential

2.5 ROS初始化

sudo rosdep init

rosdep update

注意：update网络延时可以看这个博客。

2.6 设置环境变量

echo "source /opt/ros/melodic/setup.bash" >> ~/.bashrc

source ~/.bashrc

2.7 小乌龟测试

# 1.第一个终端输入：
roscore

# 2.第二个终端输入：
rosrun turtlesim turtlesim_node

# 3.第三个终端输入：
rosrun turtlesim turtle_teleop_key

# 4.可以看到有个小乌龟，并可以了键盘控制移动，证明安装ROS成功

奥比中光ROS驱动文件

1. 安装依赖

sudo apt install ros-$ROS_DISTRO-rgbd-launch ros-$ROS_DISTRO-libuvc ros-$ROS_DISTRO-libuvc-camera ros-$ROS_DISTRO-libuvc-ros ros-$ROS_DISTRO-uvc-camera

2. 创建ROS工作空间

mkdir -p ~/ros_ws/src

3. 下载Astra驱动文件

cd ~/ros_ws/src

git clone https://github.com/orbbec/ros_astra_camera

4. 编译Astra驱动文件

cd ~/ros_ws/

catkin_make

期间可能会遇到opencv版本不对的问题，例如出现：

CMake Error at /opt/ros/melodic/share/cv_bridge/cmake/cv_bridgeConfig.cmake:113 (message):

解决方法：换掉ros的默认opencv版本

# 1. 打开cv_bridgeConfig文件
sudo gedit /opt/ros/melodic/share/cv_bridge/cmake/cv_bridgeConfig.cmake

# 2. 找到以下内容：
if(NOT "include;/usr/include;/usr/include/opencv " STREQUAL " ")
  set(cv_bridge_INCLUDE_DIRS "")
  set(_include_dirs "include;/usr/include;/usr/include/opencv")

# 3. 更改为：
if(NOT "include;/usr/local/include/opencv4 " STREQUAL " ")
  set(cv_bridge_INCLUDE_DIRS "")
  set(_include_dirs "include;/usr/local/include/opencv4")

# 4. 找到以下内容：
set(libraries "cv_bridge;/usr/lib/x86_64-linux-gnu/libopencv_core.so.3.2.0;/usr/lib/x86_64-linux-gnu/libopencv_imgproc.so.3.2.0;/usr/lib/x86_64-linux-gnu/libopencv_imgcodecs.so.3.2.0")

# 5. 更改为：
set(libraries "cv_bridge;/usr/local/lib/libopencv_core.so.4.3.0;/usr/local/lib/libopencv_imgproc.so.4.3.0;/usr/local/lib/libopencv_imgcodecs.so.4.3.0")
foreach(library ${libraries})

期间也有可能遇到一些库文件没找到，可以用sudo apt-get install ros-melodic-*** (你需要安装的库文件)。

使用步骤

1. 在ros工作空间打开终端，输入：

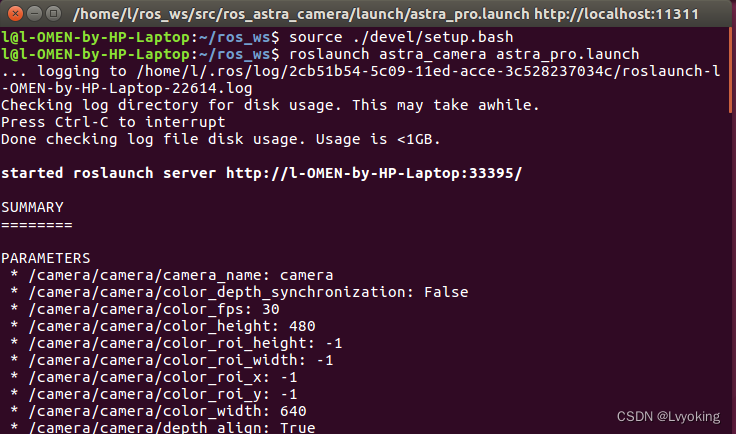

roslaunch astra_camera astra_pro.launch

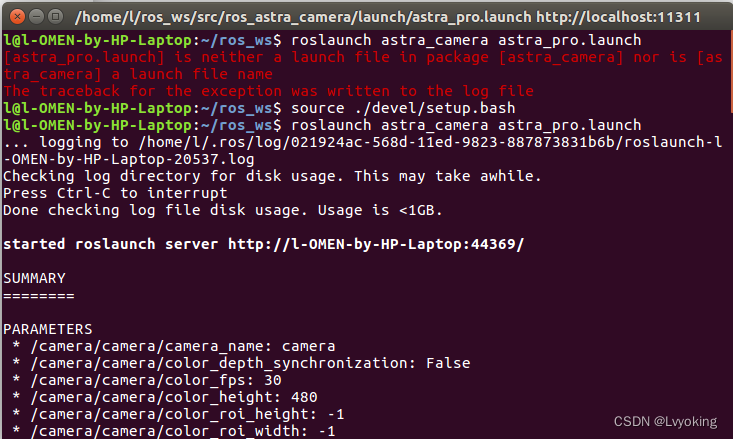

如果出现以下错误，有可能的原因：1. 查看打开终端的路径是否有错 2. 查看launch文件名称是否有错 3.环境没有配置好

我这里是环境没配置好。所以要先输入 source ./devel/setup.bash，后面正常。

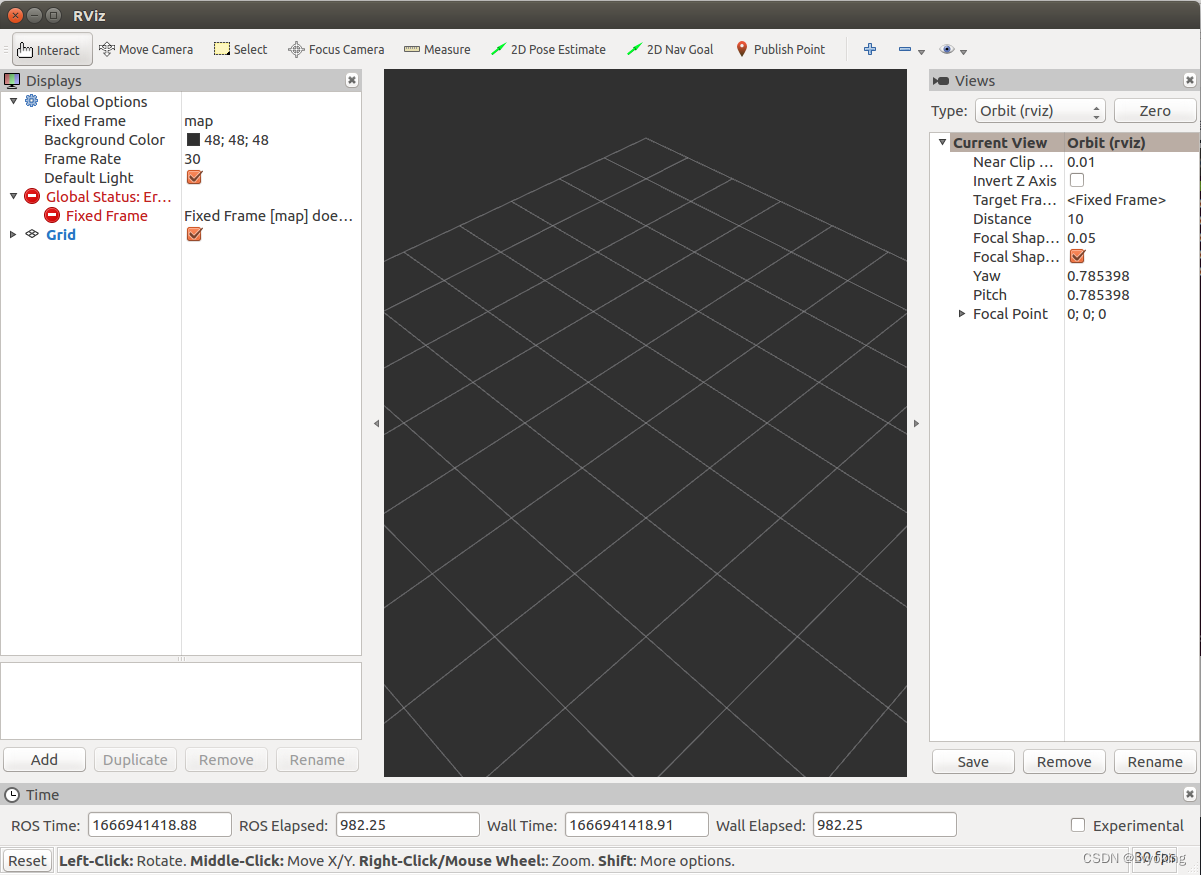

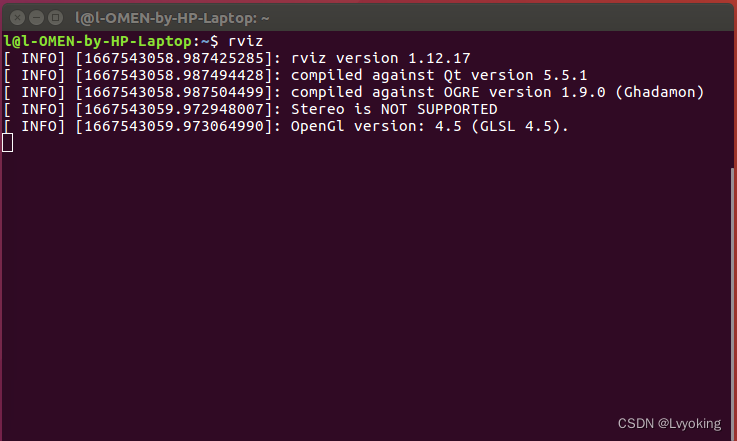

2. 再打开一个终端，输入rviz

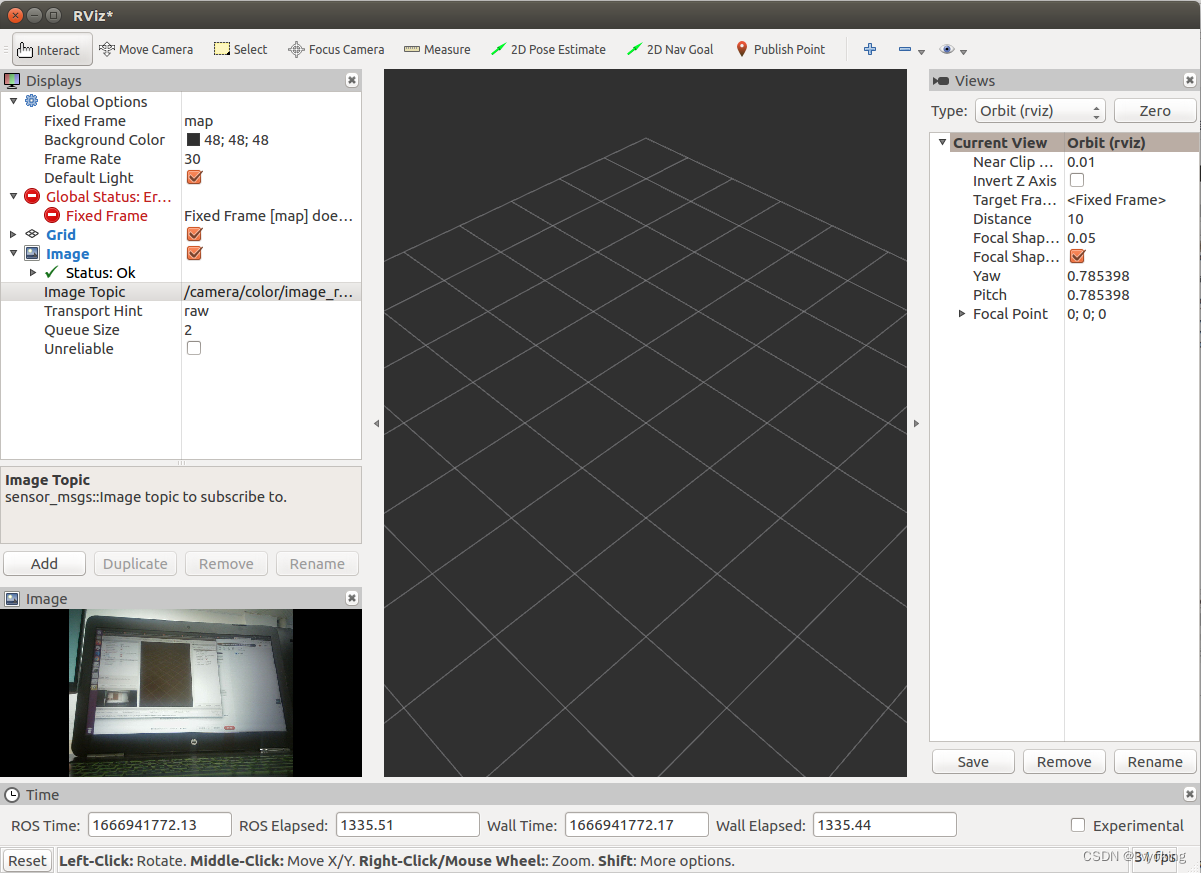

3. 订阅RGB和RBG-D相机

RBG-D相机同理添加即可。

4. 获取RGB和RGB-D图像

利用python文件进行图像的提取与保存，以下是代码：

#!/usr/bin/env python
# -*- coding: utf-8 -*-

import rospy
from geometry_msgs.msg import PointStamped
from nav_msgs.msg import Path
from sensor_msgs.msg import Image
import cv2 as cv
import numpy as np
from cv_bridge import CvBridge

class save_image():
    def __init__(self):
        self.count = 0
        self.cvbridge = CvBridge()

    def message(self, data):
        print(data.encoding)


    def save_image(self, data):
        image = self.cvbridge.imgmsg_to_cv2(data,  desired_encoding='8UC3')
        image = cv.cvtColor(image,cv.COLOR_BGR2RGB)


        if self.count < 10:
            name = '00000{}'.format(self.count)
        elif self.count < 100 and self.count >= 10:
            name = '0000{}'.format(self.count)
        elif self.count < 1000 and self.count >= 100:
            name = '00{}'.format(self.count)
        elif self.count < 10000 and self.count >= 1000:
            name = '0{}'.format(self.count)
        elif self.count < 100000 and self.count >= 10000:
            name = '{}'.format(self.count)
        else:
            name = '0000000000000'

        cv.imwrite('/home/l/ros_ws/src/image/{}.ppm'.format(name), image)

        print('image:  {}'.format(name))




    def save_depth(self, data):
        depth = self.cvbridge.imgmsg_to_cv2(data,  desired_encoding='16UC1')


        if self.count < 10:
            name = '00000{}'.format(self.count)
        elif self.count < 100 and self.count >= 10:
            name = '0000{}'.format(self.count)
        elif self.count < 1000 and self.count >= 100:
            name = '000{}'.format(self.count)
        elif self.count < 10000 and self.count >= 1000:
            name = '00{}'.format(self.count)
        elif self.count < 100000 and self.count >= 10000:
            name = '0{}'.format(self.count)
        else:
            name = '0000000000000'

        cv.imwrite('/home/l/ros_ws/src/depth/{}.pgm'.format(name), depth)

        print('depth:  {}'.format(name))
        self.count += 1

'''-------------define main----------------'''
if __name__ == '__main__':
    try:
        a = save_image()
        rospy.init_node('save_image', anonymous = True)
        rospy.Subscriber("/camera/color/image_raw",
                         Image,
                         a.save_image)
        rospy.Subscriber("/camera/depth/image_raw",
                         Image,
                         a.save_depth)
        rospy.spin()
    except rospy.ROSInterruptException:
        pass

注意需要在python文件同目录下新建名为depth和image文件夹，用于保存图片。

4.1 在ROS工作空间打开终端

# 环境初始化
source ./devel/setup.bash

# 运行launch文件
roslaunch astra_camera astra_pro.launch

4.2 打开rviz

# 在另一个终端输入
rviz

# 按照上述步骤订阅color和depth相机

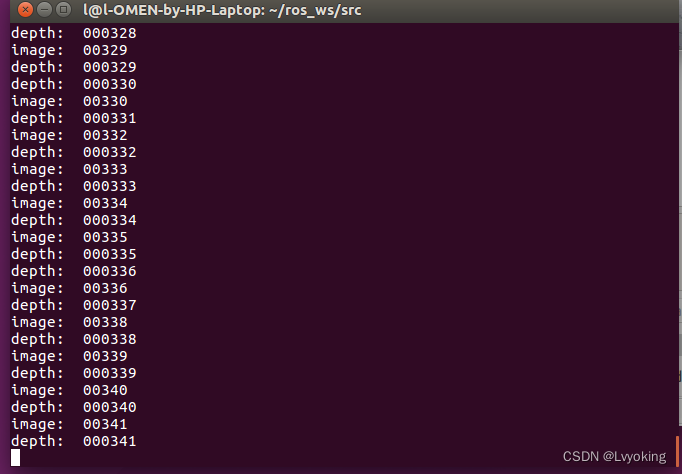

4.3 运行python文件

# 在你保存的文件目录下打开终端并输入
python catch.py(你的python文件名)

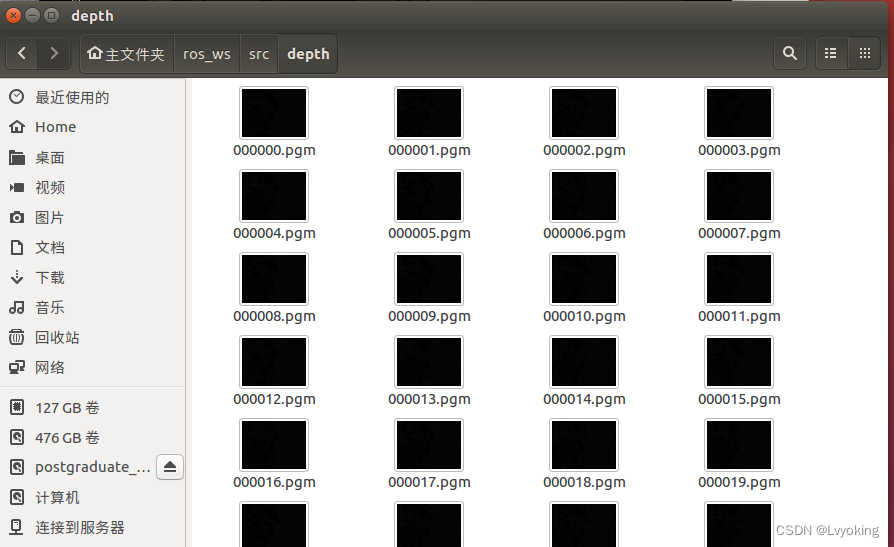

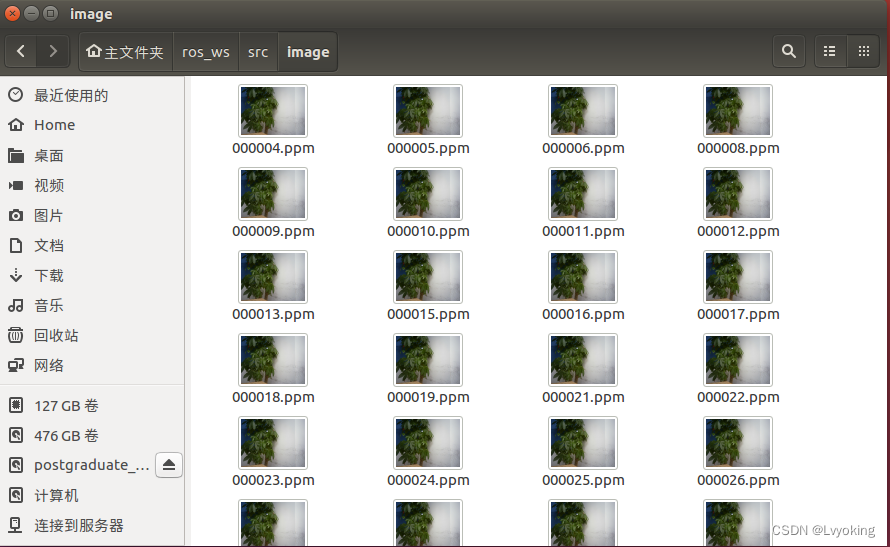

然后在同目录下的image和depth文件夹里面有你保存的图像

总结

本篇主要是环境的搭建，后续更新项目的搭建。
