本文详细介绍了使用ANSYS APDL进行平面单元应力分析的全过程，包括选择solid单元，设置厚度，定义材料属性，创建矩形区域，添加约束，划分网格，施加载荷，解决求解过程中的错误，最终成功求解并绘制位移图像。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

（1）定义单元类型

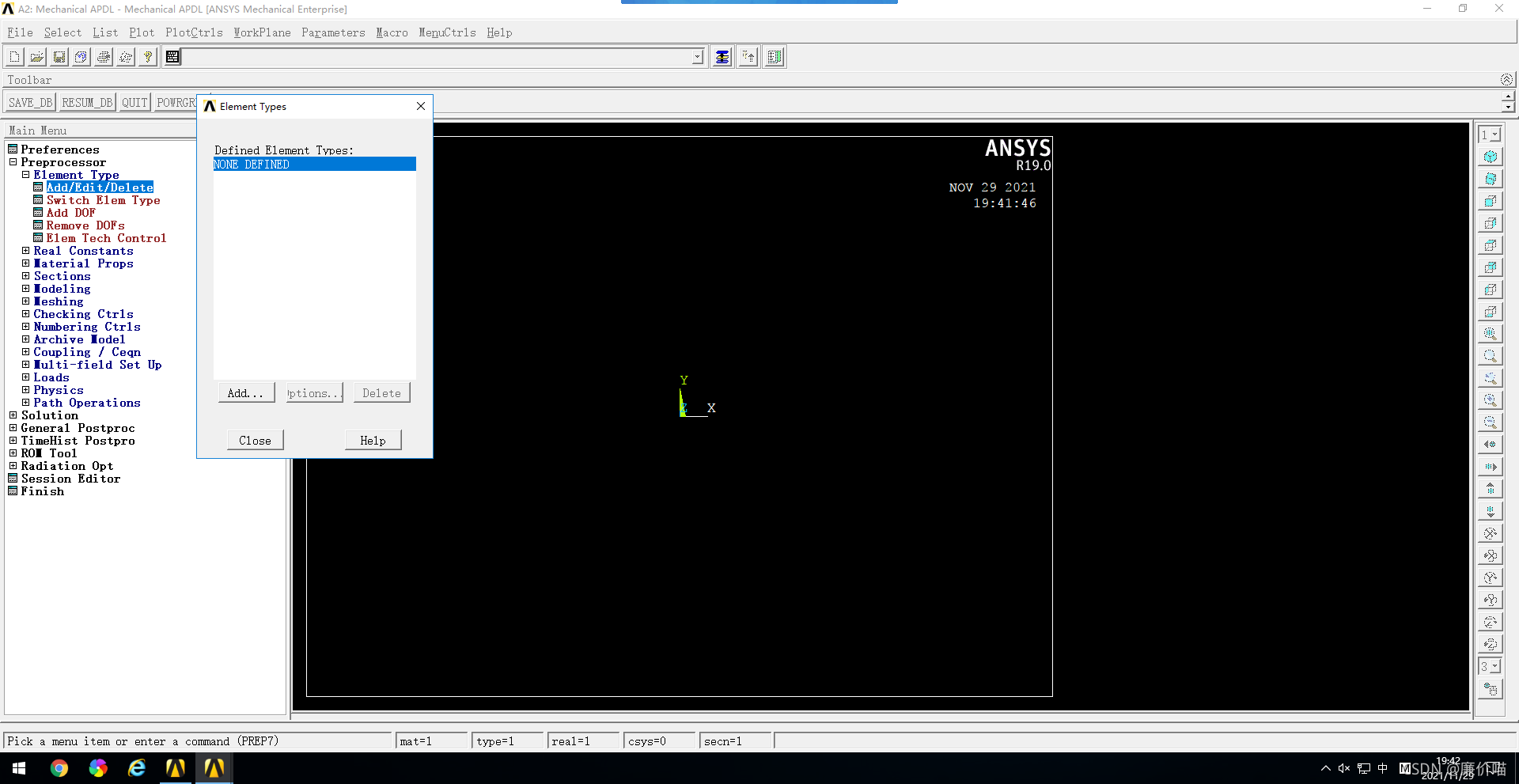

在这里插入图片描述

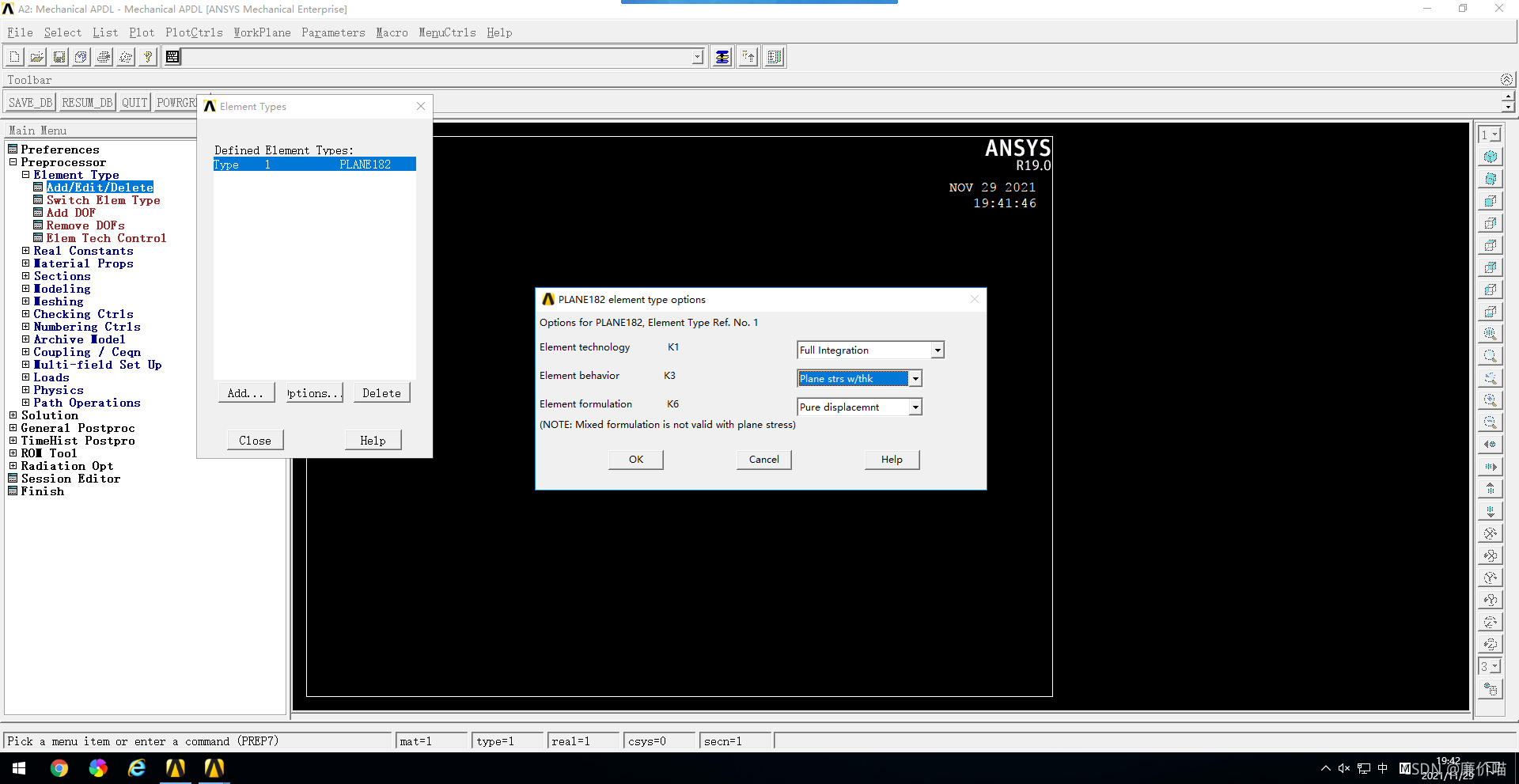

在这里插入图片描述

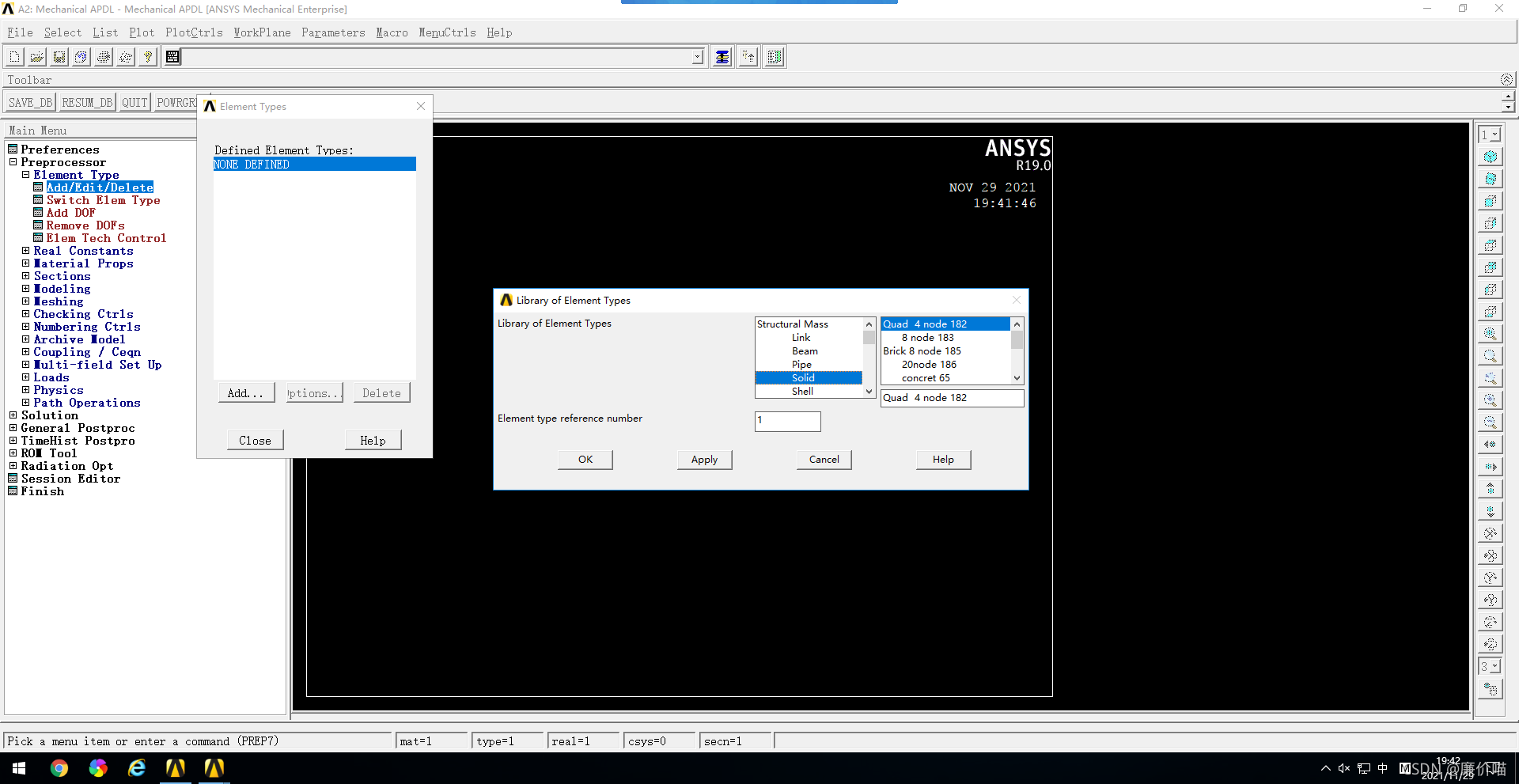

在这里插入图片描述

选择 solid，再选择带厚度的 Element Behaviour ：Plane strs w/thk

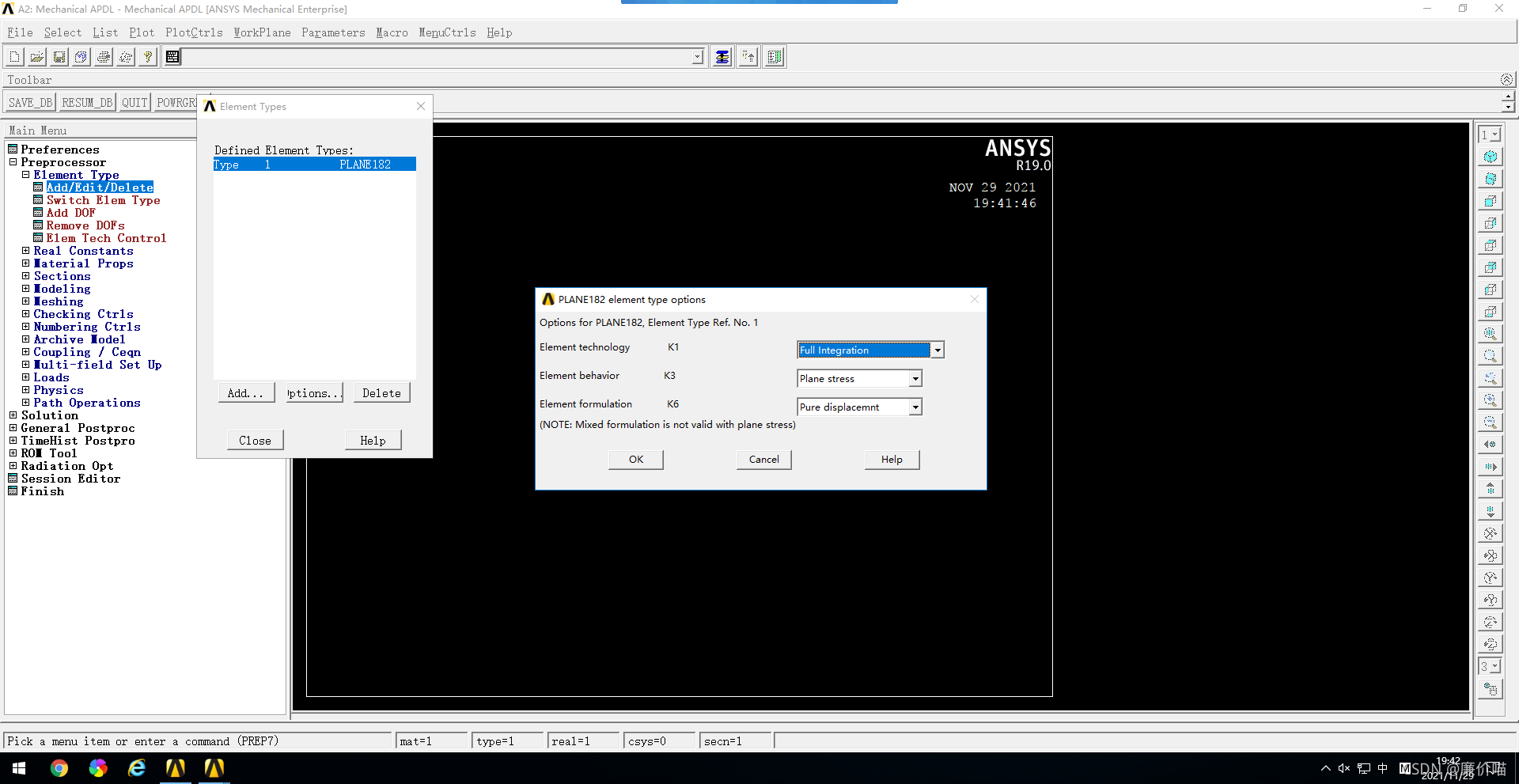

在这里插入图片描述

（2）定义单元的属性：实常数

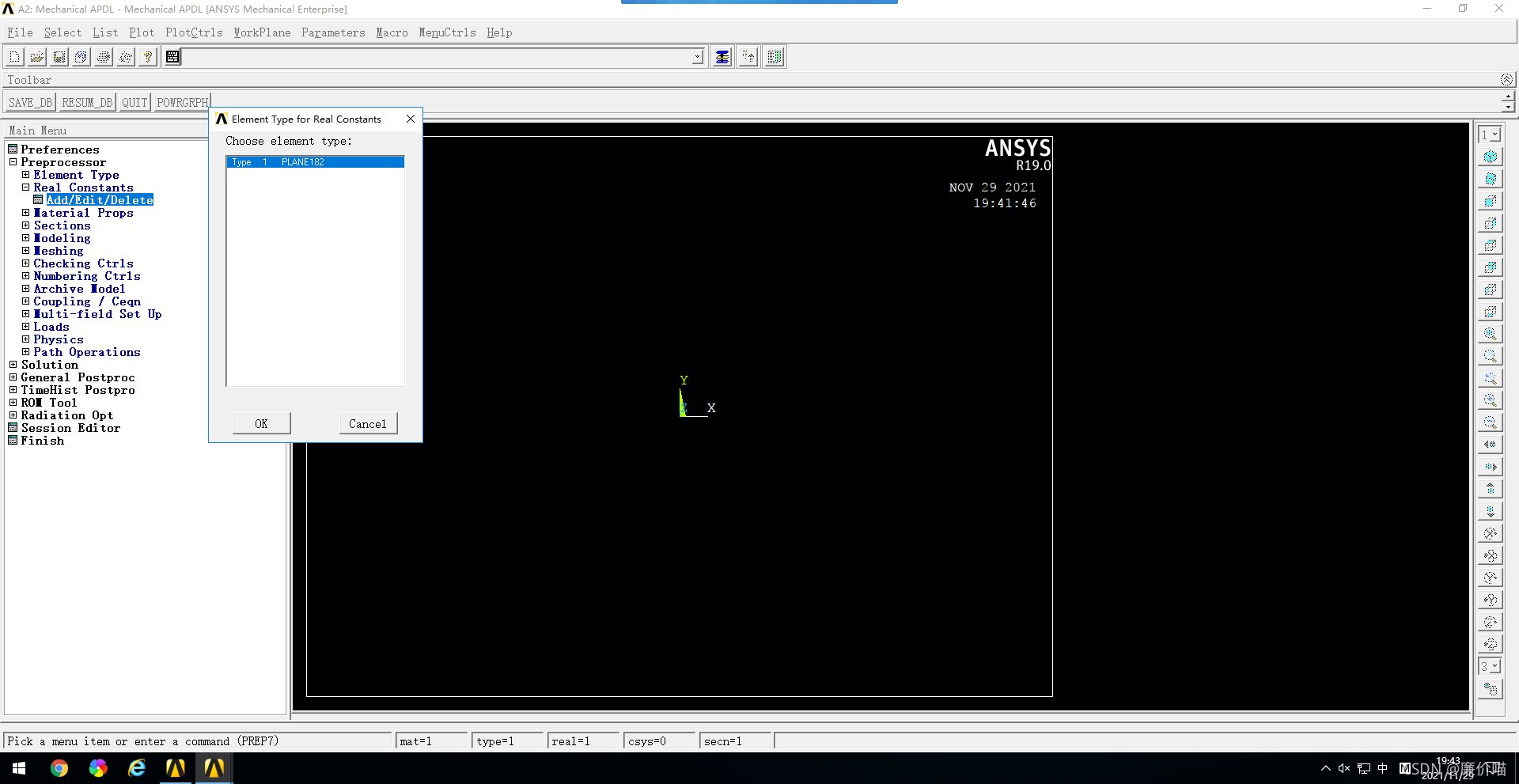

在这里插入图片描述
在这里插入图片描述
