【有限元分析】ansys apdl二维平面问题进行静力分析

已于 2022-08-16 22:16:51 修改
阅读量2.6k 收藏 7
点赞数 2
分类专栏： 有限元分析 文章标签： 平面
于 2021-07-12 23:01:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yjw0911/article/details/118685914
版权

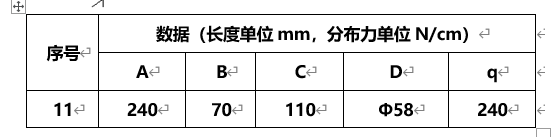

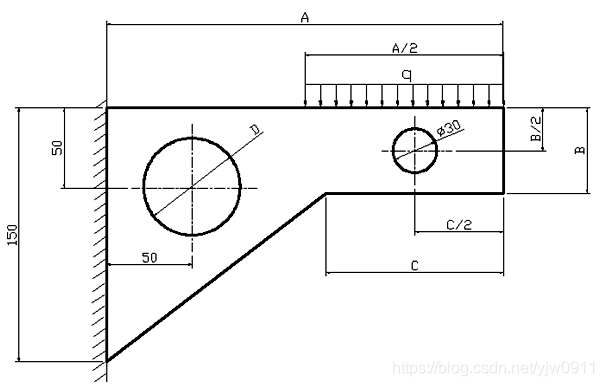

1.如图所示零件，所受均布力载荷为q,分析在该作用力下的零件的形变和应力状况，本题简化为二维平面问题进行静力分析，零件材料为Q235。在这里插入图片描述
在这里插入图片描述
步骤一 创建几何实体模型
1建立6个关键点
Main Menu>Preprocessor>Modeling>Create>Keypoints >in Active CS
1（0,0） 2（0,150） 3(120,150) 4（240,150） 5（240,80） 6（130,80）

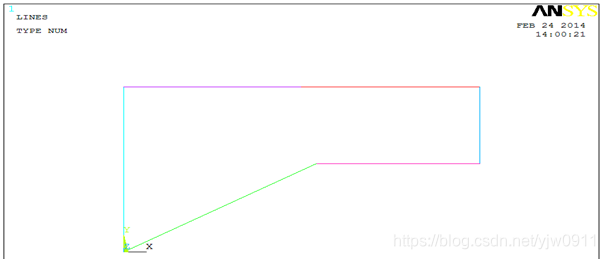

2连直线
Main Menu>Preprocessor>Modeling>Create>Lines>Lines >in Active Coord
在这里插入图片描述
、、、、、、略
加载+后处理 （略）

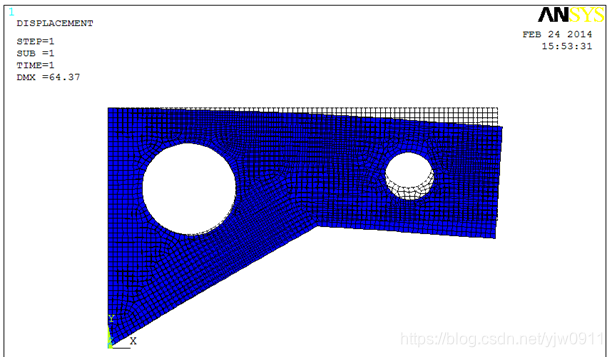

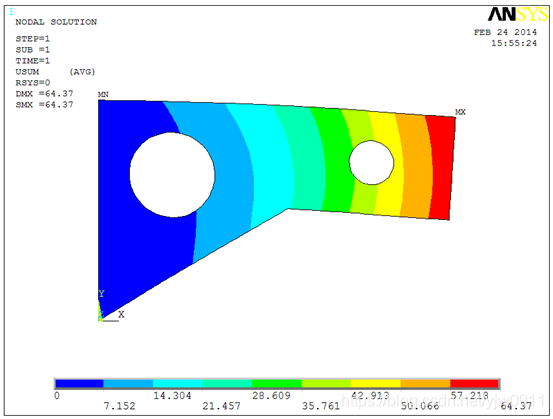

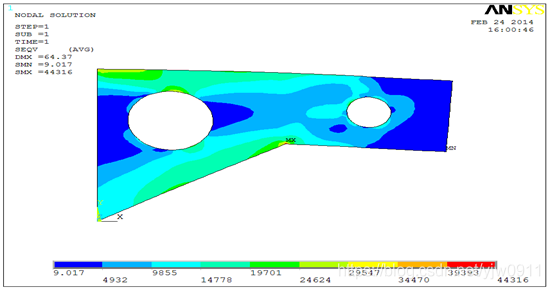

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
