基于YOLOv8实现印刷电路板瑕疵检测系统

基于YOLOv8实现印刷电路板瑕疵检测系统

印刷电路板（PCB）作为电子产品的重要组成部分，其质量直接影响到整机的性能和可靠性。为了提高PCB生产线的检测效率与准确性，基于YOLOv8目标检测算法的PCB瑕疵检测系统应运而生。YOLOv8作为一种最新的深度学习目标检测算法，其在物体检测领域表现出色，能够实时、高效地进行图像中的缺陷检测。本项目旨在通过YOLOv8模型，自动化检测印刷电路板中的各种瑕疵，如裂纹、短路、虚焊等问题。

一、系统目标与意义

1. 目标：

   • 本系统主要利用YOLOv8进行PCB表面瑕疵的自动检测，涵盖各种常见的PCB瑕疵类型，如焊点缺失、断路、短路、焊接不良、划痕等。
   • 通过YOLOv8模型，系统能够自动分析PCB图像，精准地定位缺陷区域，并标注相应类别，达到高效准确的自动化检测。

2. 意义：

   • 提高生产效率：传统的人工检测方式效率低、易出错，基于YOLOv8的自动检测系统能够大幅提升检测速度和准确性，减少生产成本。
   • 提高质量保证：系统能够自动检测出微小的瑕疵，确保PCB质量符合标准，避免不合格产品流入市场。
   • 降低人工成本：减少人工检查的需求，降低人工干预带来的误差，提高自动化程度。


二、YOLOv8简介

YOLOv8（You Only Look Once Version 8）是YOLO系列算法中的最新版本，相比于前几代YOLO模型，YOLOv8在精度、速度、计算资源的消耗等方面有了显著的优化。YOLOv8能够实时处理图像，进行多类物体检测，并且能在有限的硬件资源上运行，适合工业场景中的应用。它的主要特点包括：

• 实时性强：YOLOv8能够在几毫秒内完成图像的目标检测，适用于高速生产线中的实时检测。
• 高准确率：通过优化的网络结构，YOLOv8能够有效检测到小物体或难度较大的缺陷，减少漏检和误检的情况。
• 灵活性：YOLOv8支持多种硬件平台，能够在低功耗设备上高效运行，适应不同的生产环境。

三、系统架构与工作流程

1. 数据采集与预处理：

   • 系统通过安装在生产线上的高清摄像头对PCB进行拍照，获取清晰的PCB图像。为了提高模型的检测能力，图像需要进行一定的预处理，如去噪、归一化、图像增强等。
   • 收集包含不同缺陷类型的PCB图像，并标注相应的缺陷类别和位置。

2. 数据标注：

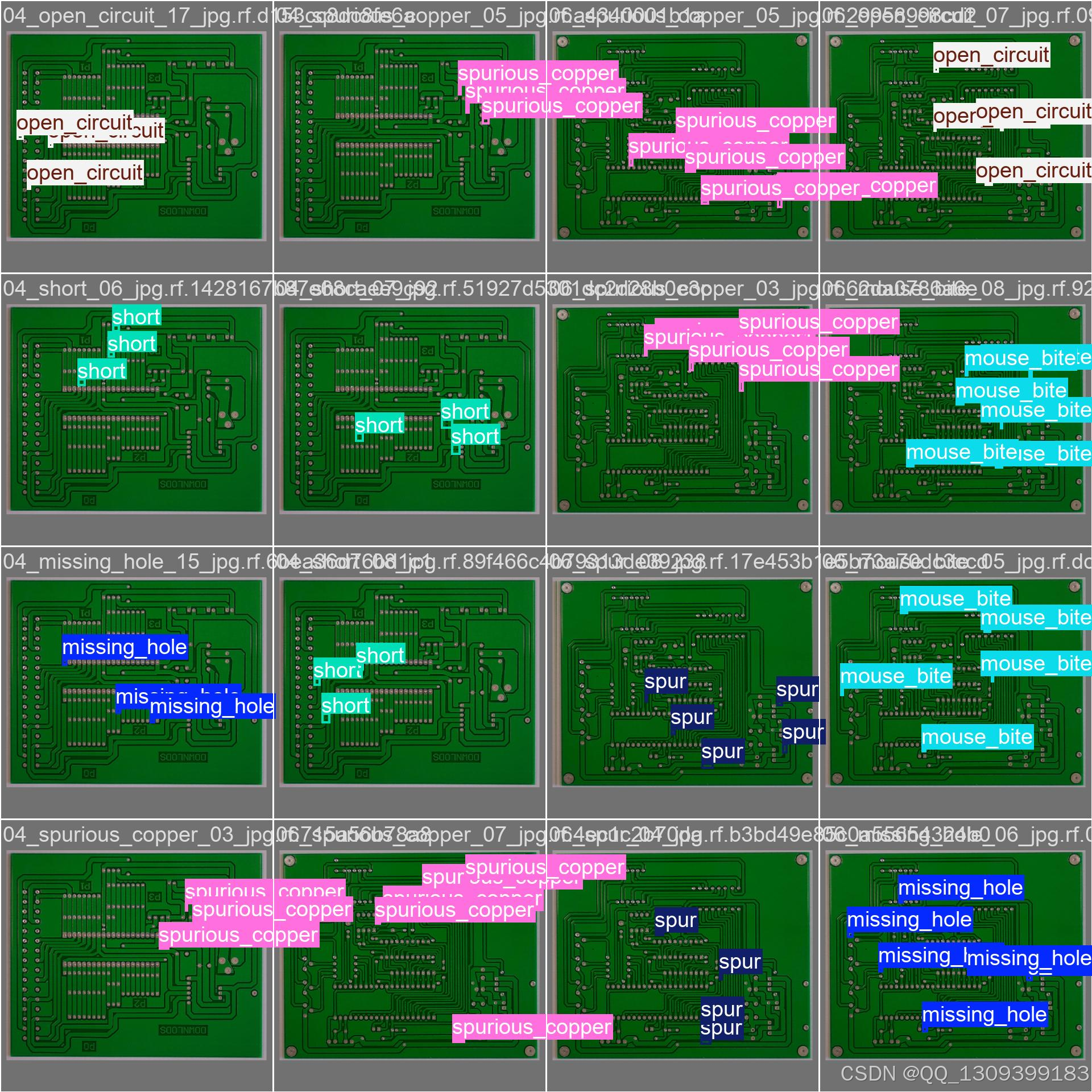

   • 使用数据标注工具（如LabelImg、Roboflow）为PCB图像进行标注，标注每个缺陷区域的类别和边界框位置。数据集标注质量的好坏直接影响模型的训练效果。

3. YOLOv8模型训练：

   • 使用标注后的数据集进行YOLOv8模型的训练。训练过程中，YOLOv8会从图像中提取特征，学会识别各种PCB瑕疵，并在输出时给出相应的类别和位置。
   • 训练使用的损失函数主要是交叉熵损失（Cross-Entropy Loss）和IOU损失（Intersection over Union Loss），这些损失函数帮助模型准确定位目标并判断其类别。

4. 模型优化与验证：

   • 在模型训练过程中，通过交叉验证、超参数调整等手段，不断优化模型的性能，确保模型在验证集上达到较高的精度。

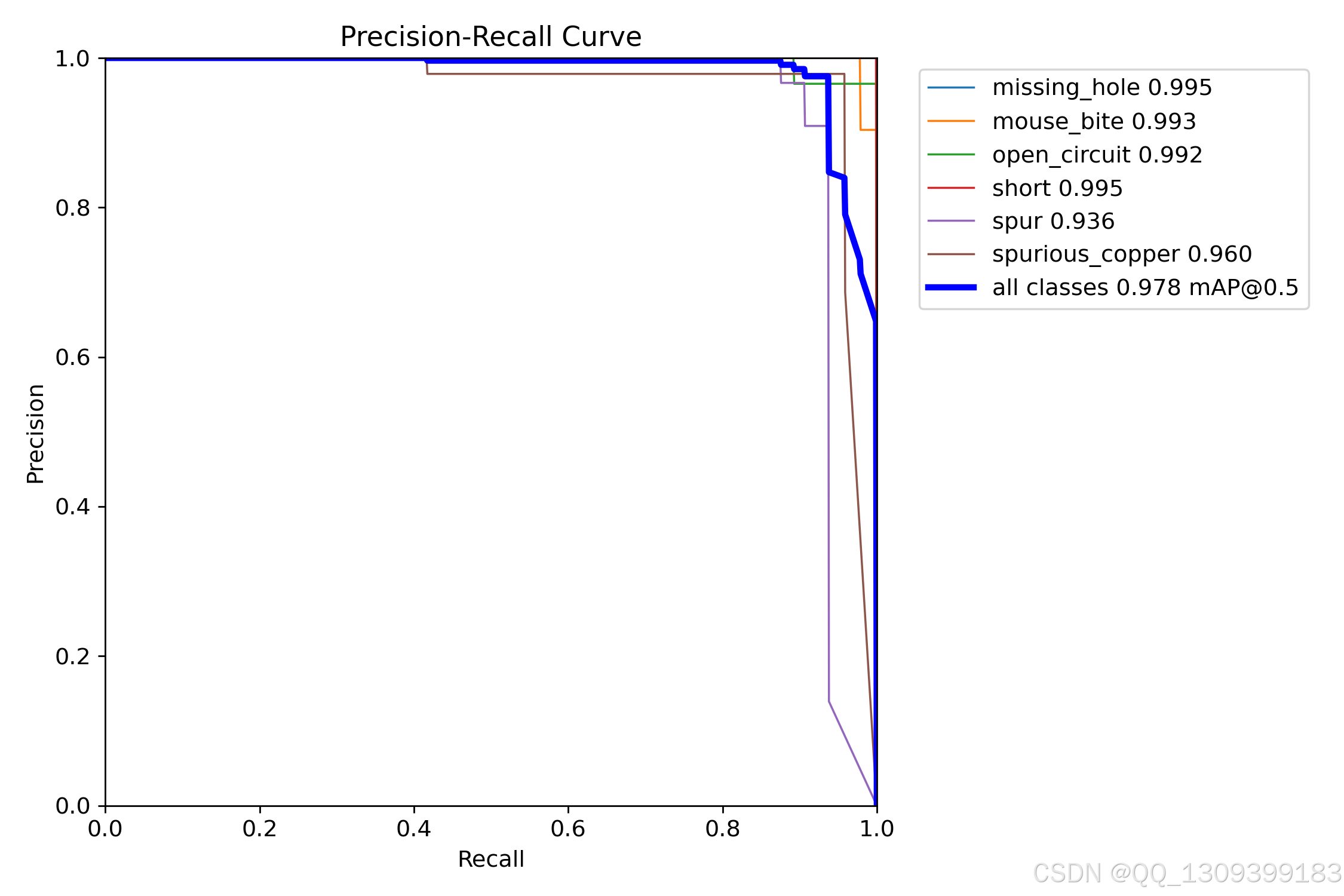

   • 采用精度（Precision）、召回率（Recall）、**F1分数（F1-score）**等评估指标来衡量模型的检测效果。

5. 缺陷检测与报警：

   • 模型训练完成后，部署在生产线上的摄像头会实时获取PCB图像，经过YOLOv8模型进行缺陷检测。

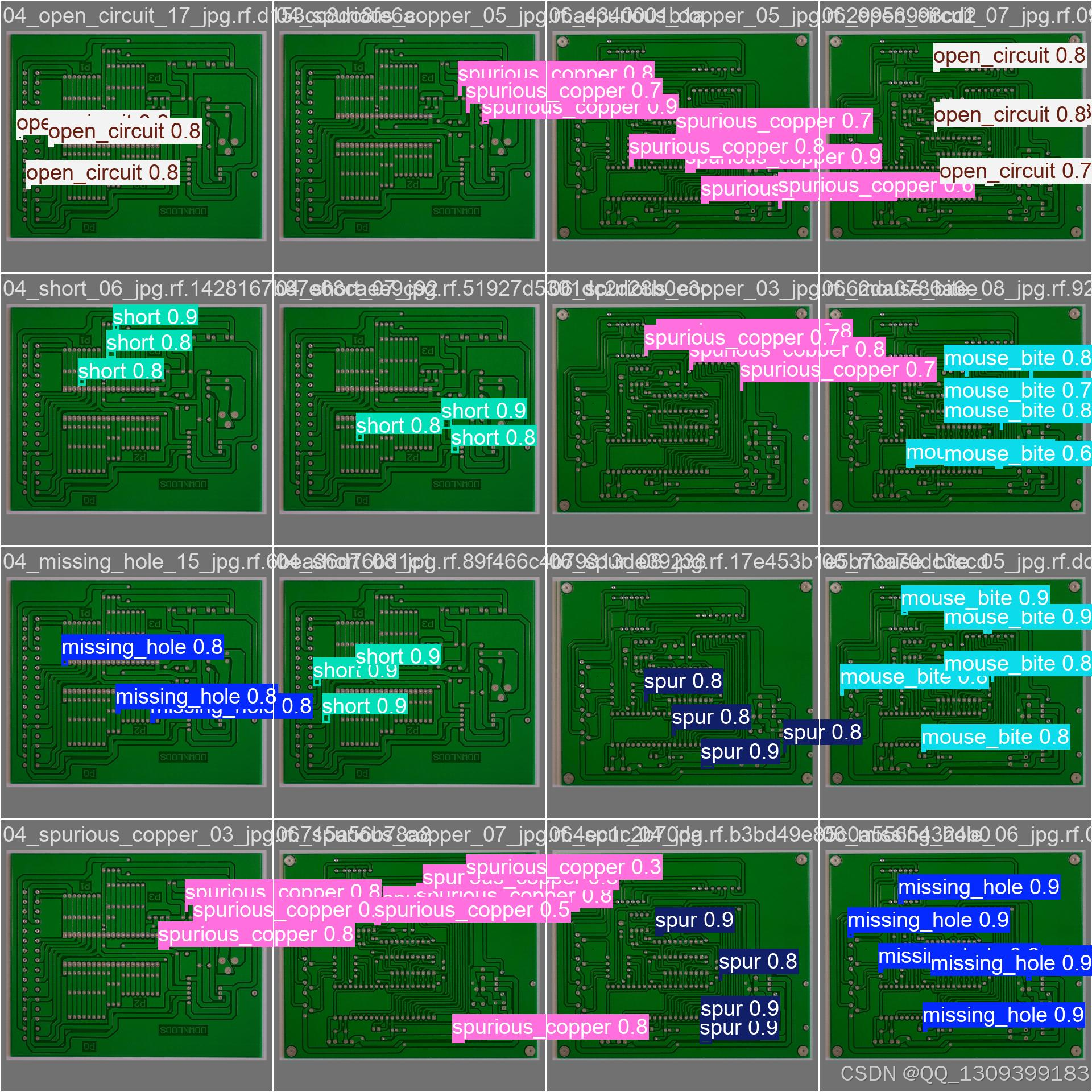

   • 当模型检测到瑕疵时，会自动标注缺陷区域并输出类别，如“裂纹”、“焊接不良”等，同时将检测结果存储下来以供后续分析和追踪。
   • 系统可以根据检测结果触发报警，提醒操作人员进行检查或修正。

6. 界面可视化与报告：

   • 通过图形用户界面（GUI），操作人员可以查看实时检测结果，并且对异常数据进行分析。
   • 系统能够生成检测报告，统计检测到的缺陷类型、数量以及位置，为质量控制和产品改进提供依据。


四、系统实现与技术栈

1. 编程语言与框架：

   • 本项目主要使用Python作为开发语言，基于PyTorch框架进行YOLOv8模型的训练和推理。
   • 对于图像处理，使用OpenCV库进行图像预处理和后处理。
   • 前端展示使用PyQt5或Tkinter实现，提供简洁的操作界面。

2. 硬件要求：

   • 高性能计算设备：需要较强的GPU（如NVIDIA的RTX系列）进行YOLOv8的训练，提升训练速度。
   • 高清摄像头：用于实时拍摄PCB图像，确保图像质量足够高，便于模型进行准确检测。

3. 数据存储与日志：

   • 使用数据库（如MySQL或SQLite）存储检测记录，保存每次检测的图像、检测结果和异常报告，便于后续分析和追踪。
   • 系统支持将检测数据导出为CSV或Excel格式，方便质量分析人员进一步处理。

五、应用场景与优势

1. 工业生产线检测：

   • 在PCB制造过程中，系统可以部署在生产线的关键位置，进行实时的质量检测。无论是表面瑕疵、焊点问题还是线路缺失，系统都能迅速识别并处理。

2. 自动化检测：

   • 传统的人工检测不仅效率低，且容易产生漏检。基于YOLOv8的自动检测系统能够在毫秒级别对PCB进行检测，提升了生产线的自动化程度和效率。

3. 质量控制与提高产率：

   • 系统能够检测到微小的瑕疵，减少了不良品流入市场的风险，确保最终产品的质量。
   • 通过数据分析，系统可以实时监控生产过程中的质量波动，帮助企业及时调整生产工艺，提高产率。

六、总结与展望

基于YOLOv8的PCB瑕疵检测系统能够实现快速、准确的自动化缺陷检测，提升了PCB生产的质量控制水平。随着YOLOv8模型的不断优化和深度学习技术的发展，未来可以进一步提升系统的精度与实时性，扩展到更多复杂的检测任务。同时，系统的应用可以降低人工干预，提升生产效率，为PCB制造行业的智能化升级提供有力支持。
