家用储能系统电源解决方案

家庭储能系统目前分为并网和离网两种。

并网户用储能系统由太阳能与储能系统混合供电，包括太阳能电池阵列、并网逆变器、BMS管理系统、电池组和交流负载五部分。当市电正常工作时，太阳能并网系统和市电共同为负载供电。当市电停电时，储能系统和太阳能并网系统共同为负载供电。并网户用储能系统分为三种工作模式。模型 I，太阳能提供能量存储并为公用事业供电。模式二，太阳能提供储能并为部分居民用电提供动力。模式三，太阳能仅提供储能。并网户用储能系统如图1所示：

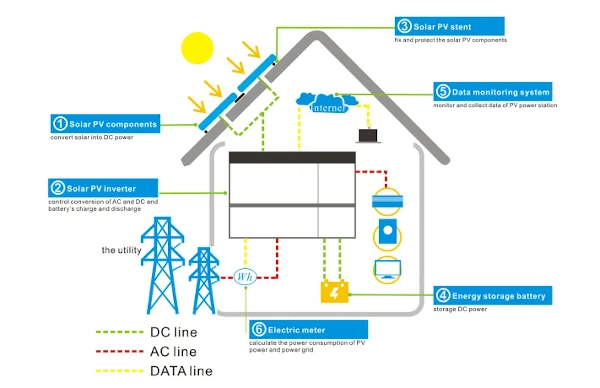

并网户用储能系统

图1：并网户用储能系统

离网户用储能系统是独立的，与电网没有任何电气连接。因此，整个系统除了光伏逆变器外，不需要并网逆变器。离网户用储能系统也分为三种工作模式。模型一，太阳能提供能量储存，并在阳光明媚的日子为住宅供电。模式二，阴天太阳能+储能电池为居民用电。模式三，黄昏、雨天储能电池为居民用电。离网户用储能系统如图2所示：

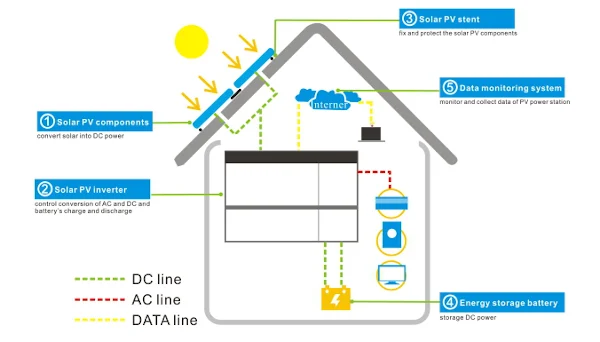

离网户用储能系统

图2：离网户用储能系统

综上所述，目前储能设备的需求主要是BMS管理系统、光伏并网逆变器和储能逆变器。结合光伏系统单元电路的安全隔离要求，金升阳提出了完整的控制单元电源解决方案。

BMS管理系统电源解决方案

电池作为系统的储能器件，需要实时在线状态监控，因此BMS的重要性不言而喻。BMS管理系统中，BCU与CAN总线、BMU实时通讯，获取单体电压、箱体温度、绝缘电阻等，通过电流传感器采集充放电电流，动态计算SOC，并通过触摸屏显示相关数据。BCU对电池组的所有信息进行计算分析，然后对系统进行智能管理，与独立的CAN总线进行通信，并通过继电器实现充放电的二级保护。
