【原创教程】三菱FX PLC控制FR-E740变频器

变频器的使用

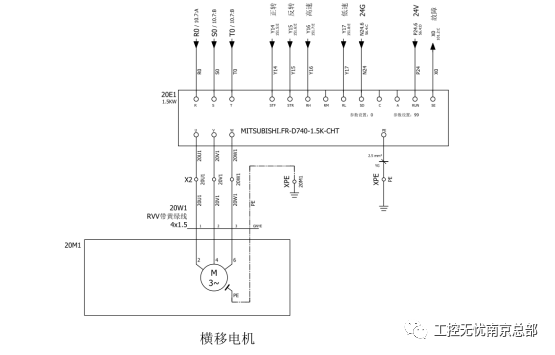

1. 使用三菱FX PLC 控制变频器时，接线图请按下图所示接线。

各个端子的说明如下：

R、S、T：变频器电源，E740变频器电源位3相380V。

STF：正转启动， STF信号ON时为正转、OFF时为停止指令。

STR ：反转启动，STR信号ON时为反转、OFF时为停止指令。

RH、RM、RL：多段速度选择， 用RH、RM和RL信号的组合可以选择多段速度。

SD:接点输入公共端 （漏型）（初始设定）,接点输入端子 （漏型逻辑）的公共端子。

RUN:变频器正在运行变频器输出频率大于或等于启动频率 （初始值0.5Hz）时为低电平，已停止或正在直流制动时为高电平。

SE:集电极开路输出公共端, 端子RUN、FU的公共端子。

U、V、W：
