Transformer源码详解（Pytorch版本）逐行讲解

Queen_sy

已于 2022-11-08 16:23:27 修改

阅读量1.5w

点赞数 28

文章标签： python 人工智能深度学习

于 2022-11-01 18:44:12 首次发布

原文链接：https://zhuanlan.zhihu.com/p/410878403

版权

从整体网路结构来看，分为三个部分：编码层，解码层，输出层1、编码层

编码器层

编码端：

A Embedding层

B positionalEncodding位置编码

C 六层EncoderLayer循环

self.enc_self_attn = MultiHeadAttention()多头注意力self.pos_ffn = PoswiseFeedForwardNet()前馈神经网络

positionalEncodding位置编码

（3）forward：第3行

Mask

（4）forward：第4行

class Transformer(nn.Module):
    def __init__(self):
        super(Transformer, self).__init__()
        self.encoder = Encoder()  ## 编码层
        self.decoder = Decoder()  ## 解码层
        self.projection = nn.Linear(d_model, tgt_vocab_size, bias=False) ## 输出层 d_model 是我们解码层每个token输出的维度大小，之后会做一个 tgt_vocab_size 大小的softmax
    def forward(self, enc_inputs, dec_inputs):
        ## 这里有两个数据进行输入，一个是enc_inputs 形状为[batch_size, src_len]，主要是作为编码段的输入，一个dec_inputs，形状为[batch_size, tgt_len]，主要是作为解码端的输入

        ## enc_inputs作为输入 形状为[batch_size, src_len]，输出由自己的函数内部指定，想要什么指定输出什么，可以是全部tokens的输出，可以是特定每一层的输出；也可以是中间某些参数的输出；
        ## enc_outputs就是主要的输出，enc_self_attns这里没记错的是QK转置相乘之后softmax之后的矩阵值，代表的是每个单词和其他单词相关性；
        enc_outputs, enc_self_attns = self.encoder(enc_inputs)

        ## dec_outputs 是decoder主要输出，用于后续的linear映射； dec_self_attns类比于enc_self_attns 是查看每个单词对decoder中输入的其余单词的相关性；dec_enc_attns是decoder中每个单词对encoder中每个单词的相关性；
        dec_outputs, dec_self_attns, dec_enc_attns = self.decoder(dec_inputs, enc_inputs, enc_outputs)

        ## dec_outputs做映射到词表大小
        dec_logits = self.projection(dec_outputs) # dec_logits : [batch_size x src_vocab_size x tgt_vocab_size]
        return dec_logits.view(-1, dec_logits.size(-1)), enc_self_attns, dec_self_attns, dec_enc_attns

从整体网路结构来看，分为三个部分：编码层，解码层，输出层
1、编码层

编码器层

每个编码器层由两个子层连接结构组成：

第一个子层包括一个多头自注意力层和规范化层以及一个残差连接；

第二个子层包括一个前馈全连接层和规范化层以及一个残差连接；

如下图所示：

可以看到，两个子层的结构其实是一致的，只是中间核心层的实现不同

部分参考Transformer代码完全解读！ - 知乎

class Transformer(nn.Module):
    def __init__(self):
        super(Transformer, self).__init__()
        self.encoder = Encoder()  ## 编码层
        self.decoder = Decoder()  ## 解码层
        self.projection = nn.Linear(d_model, tgt_vocab_size, bias=False) ## 输出层 d_model 是我们解码层每个token输出的维度大小，之后会做一个 tgt_vocab_size 大小的softmax
    def forward(self, enc_inputs, dec_inputs):
        ## 这里有两个数据进行输入，一个是enc_inputs 形状为[batch_size, src_len]，主要是作为编码段的输入，一个dec_inputs，形状为[batch_size, tgt_len]，主要是作为解码端的输入

        ## enc_inputs作为输入 形状为[batch_size, src_len]，输出由自己的函数内部指定，想要什么指定输出什么，可以是全部tokens的输出，可以是特定每一层的输出；也可以是中间某些参数的输出；
        ## enc_outputs就是主要的输出，enc_self_attns这里没记错的是QK转置相乘之后softmax之后的矩阵值，代表的是每个单词和其他单词相关性；
        enc_outputs, enc_self_attns = self.encoder(enc_inputs)

        ## dec_outputs 是decoder主要输出，用于后续的linear映射； dec_self_attns类比于enc_self_attns 是查看每个单词对decoder中输入的其余单词的相关性；dec_enc_attns是decoder中每个单词对encoder中每个单词的相关性；
        dec_outputs, dec_self_attns, dec_enc_attns = self.decoder(dec_inputs, enc_inputs, enc_outputs)

        ## dec_outputs做映射到词表大小
        dec_logits = self.projection(dec_outputs) # dec_logits : [batch_size x src_vocab_size x tgt_vocab_size]
        return dec_logits.view(-1, dec_logits.size(-1)), enc_self_attns, dec_self_attns, dec_enc_attns

## 2. Encoder 部分包含三个部分：词向量embedding，位置编码部分，注意力层及后续的前馈神经网络

class Encoder(nn.Module):
    def __init__(self):
        super(Encoder, self).__init__()
        self.src_emb = nn.Embedding(src_vocab_size, d_model)  ## 这个其实就是去定义生成一个矩阵，大小是 src_vocab_size * d_model
        self.pos_emb = PositionalEncoding(d_model) ## 位置编码情况，这里是固定的正余弦函数，也可以使用类似词向量的nn.Embedding获得一个可以更新学习的位置编码
        self.layers = nn.ModuleList([EncoderLayer() for _ in range(n_layers)]) ## 使用ModuleList对多个encoder进行堆叠，因为后续的encoder并没有使用词向量和位置编码，所以抽离出来；

    def forward(self, enc_inputs):
        ## 这里我们的 enc_inputs 形状是： [batch_size x source_len]

        ## 下面这个代码通过src_emb，进行索引定位，enc_outputs输出形状是[batch_size, src_len, d_model]
        enc_outputs = self.src_emb(enc_inputs)

        ## 这里就是位置编码，把两者相加放入到了这个函数里面，从这里可以去看一下位置编码函数的实现；3.
        enc_outputs = self.pos_emb(enc_outputs.transpose(0, 1)).transpose(0, 1)

        ##get_attn_pad_mask是为了得到句子中pad的位置信息，给到模型后面，在计算自注意力和交互注意力的时候去掉pad符号的影响，去看一下这个函数 4.
        enc_self_attn_mask = get_attn_pad_mask(enc_inputs, enc_inputs)
        enc_self_attns = []
        for layer in self.layers:
            ## 去看EncoderLayer 层函数 5.
            enc_outputs, enc_self_attn = layer(enc_outputs, enc_self_attn_mask)
            enc_self_attns.append(enc_self_attn)
        return enc_outputs, enc_self_attns

编码端：

self.src_emb = nn.Embedding(src_vocab_size, d_model)
self.pos_emb = PositionalEncoding(d_model)
self.layers = nn.ModuleList([EncoderLayer() for _ in range(n_layers)])

三个函数原理见上一章，本文主要讲代码

A Embedding层

的作用是将某种格式的输入数据，例如文本，转变为模型可以处理的向量表示，来描述原始数据所包含的信息。

Embedding层输出的可以理解为当前时间步的特征，如果是文本任务，这里就可以是Word Embedding，如果是其他任务，就可以是任何合理方法所提取的特征。

构建Embedding层的代码很简单，核心是借助torch提供的nn.Embedding

`B positionalEncodding`位置编码

的作用是为模型提供当前时间步的前后出现顺序的信息。因为Transformer不像RNN那样的循环结构有前后不同时间步输入间天然的先后顺序，所有的时间步是同时输入，并行推理的，因此在时间步的特征中融合进位置编码的信息是合理的。

## 3. PositionalEncoding 代码实现
class PositionalEncoding(nn.Module):
    def __init__(self, d_model, dropout=0.1, max_len=5000):
        super(PositionalEncoding, self).__init__()

        ## 位置编码的实现其实很简单，直接对照着公式去敲代码就可以，下面这个代码只是其中一种实现方式；
        ## 从理解来讲，需要注意的就是偶数和奇数在公式上有一个共同部分，我们使用log函数把次方拿下来，方便计算；
        ## pos代表的是单词在句子中的索引，这点需要注意；比如max_len是128个，那么索引就是从0，1，2，...,127
        ##假设我的demodel是512，2i那个符号中i从0取到了255，那么2i对应取值就是0,2,4...510
        self.dropout = nn.Dropout(p=dropout)

        pe = torch.zeros(max_len, d_model)
        position = torch.arange(0, max_len, dtype=torch.float).unsqueeze(1)
        div_term = torch.exp(torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model))
        pe[:, 0::2] = torch.sin(position * div_term)## 这里需要注意的是pe[:, 0::2]这个用法，就是从0开始到最后面，补长为2，其实代表的就是偶数位置
        pe[:, 1::2] = torch.cos(position * div_term)##这里需要注意的是pe[:, 1::2]这个用法，就是从1开始到最后面，补长为2，其实代表的就是奇数位置
        ## 上面代码获取之后得到的pe:[max_len*d_model]

        ## 下面这个代码之后，我们得到的pe形状是：[max_len*1*d_model]
        pe = pe.unsqueeze(0).transpose(0, 1)

        self.register_buffer('pe', pe)  ## 定一个缓冲区，其实简单理解为这个参数不更新就可以

    def forward(self, x):
        """
        x: [seq_len, batch_size, d_model]
        """
        x = x + self.pe[:x.size(0), :]
        return self.dropout(x)

C 六层EncoderLayer循环

class EncoderLayer(nn.Module):
    def __init__(self):
        super(EncoderLayer, self).__init__()
        self.enc_self_attn = MultiHeadAttention()
        self.pos_ffn = PoswiseFeedForwardNet()

    def forward(self, enc_inputs, enc_self_attn_mask):
        ## 下面这个就是做自注意力层，输入是enc_inputs，形状是[batch_size x seq_len_q x d_model] 需要注意的是最初始的QKV矩阵是等同于这个输入的，去看一下enc_self_attn函数 6.
        enc_outputs, attn = self.enc_self_attn(enc_inputs, enc_inputs, enc_inputs, enc_self_attn_mask) # enc_inputs to same Q,K,V
        enc_outputs = self.pos_ffn(enc_outputs) # enc_outputs: [batch_size x len_q x d_model]
        return enc_outputs, attn

self.enc_self_attn = MultiHeadAttention()多头注意力
self.pos_ffn = PoswiseFeedForwardNet()前馈神经网络

1、多头注意力

class MultiHeadAttention(nn.Module):
    def __init__(self):
        super(MultiHeadAttention, self).__init__()
        ## 输入进来的QKV是相等的，我们会使用映射linear做一个映射得到参数矩阵Wq, Wk,Wv
        self.W_Q = nn.Linear(d_model, d_k * n_heads)
        self.W_K = nn.Linear(d_model, d_k * n_heads)
        self.W_V = nn.Linear(d_model, d_v * n_heads)
        self.linear = nn.Linear(n_heads * d_v, d_model)
        self.layer_norm = nn.LayerNorm(d_model)

    def forward(self, Q, K, V, attn_mask):

        ## 这个多头分为这几个步骤，首先映射分头，然后计算atten_scores，然后计算atten_value;
        ##输入进来的数据形状： Q: [batch_size x len_q x d_model], K: [batch_size x len_k x d_model], V: [batch_size x len_k x d_model]
        residual, batch_size = Q, Q.size(0)
        # (B, S, D) -proj-> (B, S, D) -split-> (B, S, H, W) -trans-> (B, H, S, W)

        ##下面这个就是




        q_s = self.W_Q(Q).view(batch_size, -1, n_heads, d_k).transpose(1,2)  # q_s: [batch_size x n_heads x len_q x d_k]
        k_s = self.W_K(K).view(batch_size, -1, n_heads, d_k).transpose(1,2)  # k_s: [batch_size x n_heads x len_k x d_k]
        v_s = self.W_V(V).view(batch_size, -1, n_heads, d_v).transpose(1,2)  # v_s: [batch_size x n_heads x len_k x d_v]

        ## 输入进行的attn_mask形状是 batch_size x len_q x len_k，然后经过下面这个代码得到 新的attn_mask : [batch_size x n_heads x len_q x len_k]，就是把pad信息重复了n个头上
        attn_mask = attn_mask.unsqueeze(1).repeat(1, n_heads, 1, 1)


        ##然后我们计算 ScaledDotProductAttention 这个函数，去7.看一下
        ## 得到的结果有两个：context: [batch_size x n_heads x len_q x d_v], attn: [batch_size x n_heads x len_q x len_k]
        context, attn = ScaledDotProductAttention()(q_s, k_s, v_s, attn_mask)
        context = context.transpose(1, 2).contiguous().view(batch_size, -1, n_heads * d_v) # context: [batch_size x len_q x n_heads * d_v]
        output = self.linear(context)
        return self.layer_norm(output + residual), attn # output: [batch_size x len_q x d_model]

分析

（1）forward 的第234行：

该代码的意思是将传入的Q、K、V三维矩阵经过一层全连接层后，重塑为四维矩阵，并且四维矩阵的第二三维转置。（转置代码如下：

q_s = self.W_Q(Q).view(batch_size, -1, n_heads, d_k).transpose(1,2)

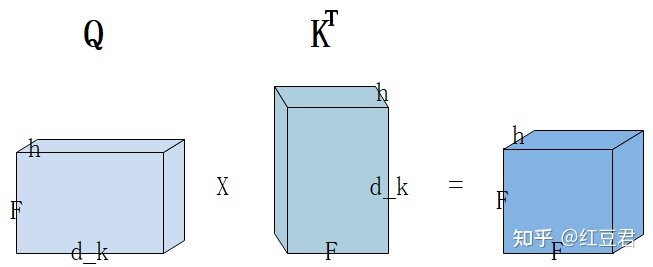

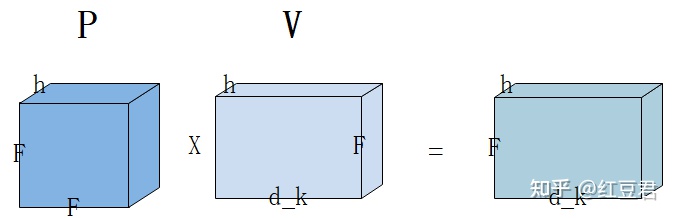

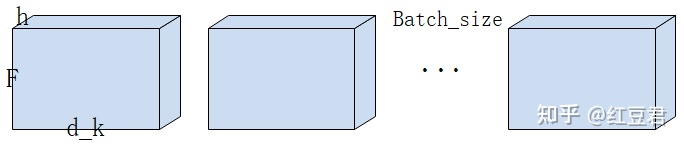

图示可以很好的解释数据结构：

如图所示最后得到的结果是个四维矩阵，维度依次是B、h、F、d-k。B就是Batch-size，h是多头自注意力机制中的头数，F是一个样本中的字符数，可以理解为一个句子中的单词个数，d-k是每个字符对应的embedding长度。

ps：我的代码中是[batch_size x len_q x d_model]变四维变成[batch_size x n_heads x len_q x d_k]。上文中B、h、F、d-k对应我的代码的[batch_size x n_heads x len_q x d_k]。

在torch中，view函数的功能和reshape的功能差不多，参数-1是让机器去猜的意思。比如有个矩阵大小为1*24，view(-1,2,4)，那么这个-1就是代表3。所以上面

（转置代码

q_s = self.W_Q(Q).view(batch_size, -1, n_heads, d_k).transpose(1,2)

）中的-1，表示机器计算，代表len_q

（2）forward 的第5行：

 ## 输入进行的attn_mask形状是 batch_size x len_q x len_k，然后经过下面这个代码得到 新的attn_mask : [batch_size x n_heads x len_q x len_k]，就是把pad信息重复了n个头上
        attn_mask = attn_mask.unsqueeze(1).repeat(1, n_heads, 1, 1)

attn_mask是什么呢？

首先，attn_mask是传进来的参数，

class MultiHeadAttention(nn.Module):

        def forward(self, Q, K, V, attn_mask)

那么跳回导函数调用前，

多头注意力函数是被谁定义的呢？

如下：

class Encoder(nn.Module):
    def __init__(self):
        super(Encoder, self).__init__()
        self.src_emb = nn.Embedding(src_vocab_size, d_model)  ## 这个其实就是去定义生成一个矩阵，大小是 src_vocab_size * d_model
        self.pos_emb = PositionalEncoding(d_model) ## 位置编码情况，这里是固定的正余弦函数，也可以使用类似词向量的nn.Embedding获得一个可以更新学习的位置编码
        self.layers = nn.ModuleList([EncoderLayer() for _ in range(n_layers)]) ## 使用ModuleList对多个encoder进行堆叠，因为后续的encoder并没有使用词向量和位置编码，所以抽离出来；

    def forward(self, enc_inputs):
        ## 这里我们的 enc_inputs 形状是： [batch_size x source_len]

        ## 下面这个代码通过src_emb，进行索引定位，enc_outputs输出形状是[batch_size, src_len, d_model]
        enc_outputs = self.src_emb(enc_inputs)

        ## 这里就是位置编码，把两者相加放入到了这个函数里面，从这里可以去看一下位置编码函数的实现；3.
        enc_outputs = self.pos_emb(enc_outputs.transpose(0, 1)).transpose(0, 1)

        ##get_attn_pad_mask是为了得到句子中pad的位置信息，给到模型后面，在计算自注意力和交互注意力的时候去掉pad符号的影响，去看一下这个函数 4.
        enc_self_attn_mask = get_attn_pad_mask(enc_inputs, enc_inputs)
        enc_self_attns = []
        for layer in self.layers:
            ## 去看EncoderLayer 层函数 5.
            enc_outputs, enc_self_attn = layer(enc_outputs, enc_self_attn_mask)
            enc_self_attns.append(enc_self_attn)
        return enc_outputs, enc_self_attns

class EncoderLayer(nn.Module):
    def __init__(self):
        super(EncoderLayer, self).__init__()
        self.enc_self_attn = MultiHeadAttention()
        self.pos_ffn = PoswiseFeedForwardNet()

    def forward(self, enc_inputs, enc_self_attn_mask):
        ## 下面这个就是做自注意力层，输入是enc_inputs，形状是[batch_size x seq_len_q x d_model] 需要注意的是最初始的QKV矩阵是等同于这个输入的，去看一下enc_self_attn函数 6.
        enc_outputs, attn = self.enc_self_attn(enc_inputs, enc_inputs, enc_inputs, enc_self_attn_mask) # enc_inputs to same Q,K,V
        enc_outputs = self.pos_ffn(enc_outputs) # enc_outputs: [batch_size x len_q x d_model]
        return enc_outputs, attn

我们知道encoderlayer是encoder里面循环的层，transformer中一共6层，循环六个encoderlayer

enc_outputs, attn = self.enc_self_attn(enc_inputs, enc_inputs, enc_inputs, enc_self_attn_mask)

观察传入的参数：enc_inputs, enc_inputs, enc_inputs, enc_self_attn_mask

对应

MultiHeadAttention(nn.Module):

        def forward(self, Q, K, V, attn_mask)

里面的 Q, K, V, attn_mask

那么我们得知了两点信息

1）QKV在初始时候传入的是三个相同的编码端的输入数据也就是enc_inputs,他们在经过全连接层是乘上不同的W权重（WQ\WK\WV)才得出的q_s\k_s\_v_s

2)enc_self_attn_mask

又表示什么呢？我们看一下它的定义，是在大的Encoder函数中

enc_self_attn_mask = get_attn_pad_mask(enc_inputs, enc_inputs)

get_attn_pad_mask函数是什么？表示生成符号矩阵

## 4. get_attn_pad_mask

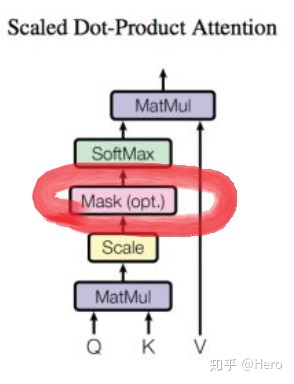

## 比如说，我现在的句子长度是5，在后面注意力机制的部分，我们在计算出来QK转置除以根号之后，softmax之前，我们得到的形状
## len_input * len*input  代表每个单词对其余包含自己的单词的影响力

## 所以这里我需要有一个同等大小形状的矩阵，告诉我哪个位置是PAD部分，之后在计算计算softmax之前会把这里置为无穷大；

## 一定需要注意的是这里得到的矩阵形状是batch_size x len_q x len_k，我们是对k中的pad符号进行标识，并没有对k中的做标识，因为没必要

## seq_q 和 seq_k 不一定一致，在交互注意力，q来自解码端，k来自编码端，所以告诉模型编码这边pad符号信息就可以，解码端的pad信息在交互注意力层是没有用到的；

def get_attn_pad_mask(seq_q, seq_k):
    batch_size, len_q = seq_q.size()
    batch_size, len_k = seq_k.size()
    # eq(zero) is PAD token
    pad_attn_mask = seq_k.data.eq(0).unsqueeze(1)  # batch_size x 1 x len_k, one is masking
    return pad_attn_mask.expand(batch_size, len_q, len_k)  # batch_size x len_q x len_k

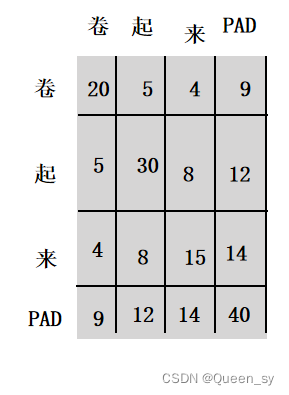

比如说，我现在的句子长度是5，在后面注意力机制的部分，我们在计算出来QK转置除以根号之后，softmax之前，我们得到的形状
len_input * len*input 代表每个单词对其余包含自己的单词的影响力

所以这里我需要有一个同等大小形状的矩阵，告诉我哪个位置是PAD部分，之后在计算计算softmax之前会把这里置为无穷大；

一定需要注意的是这里得到的矩阵形状是batch_size x len_q x len_k，我们是对k中的pad符号进行标识，并没有对q中的做标识，因为没必要（尚未理解，有理解的小伙伴评论私信奥）

seq_q 和 seq_k 不一定一致，在交互注意力，q来自解码端，k来自编码端，所以告诉模型编码这边pad符号信息就可以，解码端的pad信息在交互注意力层是没有用到的；

就是如果seq_k.data等于0，那么就设置为true 1，表示此处是添加了pad的，

例如：

import torch
# [batch_size, src_len]1,3,
seq_k=torch.Tensor([[1,
       2,
       0]])
seq_q=torch.Tensor([[1,
       2,
       0]])
print(seq_k.shape)
batch_size, len_q = seq_q.size()
batch_size, len_k = seq_k.size()
print(batch_size, len_q,batch_size, len_k)
attn_mask = seq_k.data.eq(0).unsqueeze(1)#batch_size x 1 x len_k
print(attn_mask)
print(attn_mask.shape)
attn_mask=attn_mask.expand(batch_size, len_q, len_k)
print(attn_mask)
print(attn_mask.shape)

结果：

torch.Size([1, 3])
1 3 1 3
tensor([[[False, False, True]]])
torch.Size([1, 1, 3])
tensor([[[False, False, True],
[False, False, True],
[False, False, True]]])
torch.Size([1, 3, 3])
tensor([[[[False, False, True],
[False, False, True],
[False, False, True]]]])
torch.Size([1, 1, 3, 3])

可知pad_attn_mask是一个符号矩阵，表示一个能判断在值为1处添加的pad

回到最初的起点，pad_attn_mask作为实参传入EncoderLayer，对应形参enc_self_attn_mask

enc_self_attn_mask作为实参传入 MultiHeadAttention，对应形参attn_mask

attn_mask = attn_mask.unsqueeze(1).repeat(1, n_heads, 1, 1)

（3）forward第6行

##然后我们计算 ScaledDotProductAttention 这个函数，去7.看一下
        ## 得到的结果有两个：context: [batch_size x n_heads x len_q x d_v], attn: [batch_size x n_heads x len_q x len_k]
        context, attn = ScaledDotProductAttention()(q_s, k_s, v_s, attn_mask)

这句代码就是调用ScaledDotProductAttention函数，如下，返回权重矩阵与P矩阵。

class ScaledDotProductAttention(nn.Module):
    def __init__(self):
        super(ScaledDotProductAttention, self).__init__()

    def forward(self, Q, K, V, attn_mask):
        ## 输入进来的维度分别是 [batch_size x n_heads x len_q x d_k]  K： [batch_size x n_heads x len_k x d_k]  V: [batch_size x n_heads x len_k x d_v]
        ##首先经过matmul函数得到的scores形状是 : [batch_size x n_heads x len_q x len_k]
        scores = torch.matmul(Q, K.transpose(-1, -2)) / np.sqrt(d_k)

        ## 然后关键词地方来了，下面这个就是用到了我们之前重点讲的attn_mask，把被mask的地方置为无限小，softmax之后基本就是0，对q的单词不起作用
        scores.masked_fill_(attn_mask, -1e9) # Fills elements of self tensor with value where mask is one.
        attn = nn.Softmax(dim=-1)(scores)
        context = torch.matmul(attn, V)
        return context, attn

在这里我再强调一遍数据的流转细节（我一直认为，看深度学习模型源码，最重要的就是搞懂数据流转过程中维度的变化，可以很好的掌握算法的细节以及体会到并行运算的高效。）

其中F*F（代码中的len）就可以理解为每个字符（特征）之间两两相似度分数scores，
即P矩阵是个方阵。下面的PAD表示填充，填充就是当句子长度不满足max_len时候，会填充pad。但是计算相似度的时候，不必计算与pad的相似度，没必要，下图是没将pad被mask的地方置为无限小，例如卷和pad根本不相似，但是值竟然高达9，会造成相似度干扰。所以关键词地方来了，下面这个就是用到了我们之前重点讲的attn_mask，把被mask的地方置为无限小，softmax之后基本就是0，对q的单词不起作用。

然后相似度矩阵score 经过Softmax后为attn矩阵，他的每一行之和等于1，再与Value矩阵相乘，得到权重矩阵context。

权重矩阵的每一行可以理解为经过自注意力机制后的每个字符的embedding，即经过考虑其他所有字符影响的embedding。

context, attn返回

小部分参考：Transformer源码详解（Pytorch版本） - 知乎

Q[b,n,l_q,d_k]

K[b,n,l_k,d_k]

V[b,n,l_k,d_v]

K的转置[b,n,d_k,l_k]

QK的转置[b,n,l_q,l_k]

attn[b,n,l_q,l_k]

context=attn*V [b,n,l_q,d_v]

（4）forward第7行：

 context = context.transpose(1, 2).contiguous().view(batch_size, -1, n_heads * d_v) # context: [batch_size x len_q x n_heads * d_v]

context变为 [batch_size x len_q x n_heads * d_v]

执行view操作之后，不会开辟新的内存空间来存放处理之后的数据，实际上新数据与原始数据共享同一块内存。

而在调用contiguous()之后，PyTorch会开辟一块新的内存空间存放变换之后的数据，并会真正改变Tensor的内容，按照变换之后的顺序存放数据。

（5）forward第8行：

output = self.linear(context)

执行

self.linear = nn.Linear(n_heads * d_v, d_model)

 context: [batch_size x len_q x n_heads * d_v]

输入n_heads * d_v,维度，经过全连接输出维度为d_model

（6）forward第9行：

return self.layer_norm(output + residual), attn

显而易见，这是一个残差连接，为了避免梯度消失。

2、前馈神经网络

class PoswiseFeedForwardNet(nn.Module):
    def __init__(self):
        super(PoswiseFeedForwardNet, self).__init__()
        self.conv1 = nn.Conv1d(in_channels=d_model, out_channels=d_ff, kernel_size=1)
        self.conv2 = nn.Conv1d(in_channels=d_ff, out_channels=d_model, kernel_size=1)
        self.layer_norm = nn.LayerNorm(d_model)

    def forward(self, inputs):
        residual = inputs # inputs : [batch_size, len_q, d_model]
        output = nn.ReLU()(self.conv1(inputs.transpose(1, 2)))
        output = self.conv2(output).transpose(1, 2)
        return self.layer_norm(output + residual)

2、解码层

建议看完我总结的NLP从入门到放弃的transformer 的笔记总结

NLP从入门到放弃的transformer 的笔记总结_Queen_sy的博客-CSDN博客

和 Transformer源码详解（Pytorch版本）编码层

Transformer源码详解（Pytorch版本）_Queen_sy的博客-CSDN博客

class Transformer(nn.Module):
    def __init__(self):
        super(Transformer, self).__init__()
        self.encoder = Encoder()  ## 编码层
        self.decoder = Decoder()  ## 解码层
        self.projection = nn.Linear(d_model, tgt_vocab_size, bias=False) ## 输出层 d_model 是我们解码层每个token输出的维度大小，之后会做一个 tgt_vocab_size 大小的softmax
    def forward(self, enc_inputs, dec_inputs):
        ## 这里有两个数据进行输入，一个是enc_inputs 形状为[batch_size, src_len]，主要是作为编码段的输入，一个dec_inputs，形状为[batch_size, tgt_len]，主要是作为解码端的输入

        ## enc_inputs作为输入 形状为[batch_size, src_len]，输出由自己的函数内部指定，想要什么指定输出什么，可以是全部tokens的输出，可以是特定每一层的输出；也可以是中间某些参数的输出；
        ## enc_outputs就是主要的输出，enc_self_attns这里没记错的是QK转置相乘之后softmax之后的矩阵值，代表的是每个单词和其他单词相关性；
        enc_outputs, enc_self_attns = self.encoder(enc_inputs)

        ## dec_outputs 是decoder主要输出，用于后续的linear映射； dec_self_attns类比于enc_self_attns 是查看每个单词对decoder中输入的其余单词的相关性；dec_enc_attns是decoder中每个单词对encoder中每个单词的相关性；
        dec_outputs, dec_self_attns, dec_enc_attns = self.decoder(dec_inputs, enc_inputs, enc_outputs)

        ## dec_outputs做映射到词表大小
        dec_logits = self.projection(dec_outputs) # dec_logits : [batch_size x src_vocab_size x tgt_vocab_size]
        return dec_logits.view(-1, dec_logits.size(-1)), enc_self_attns, dec_self_attns, dec_enc_attns

解码端

class Transformer(nn.Module):
    def __init__(self):
        super(Transformer, self).__init__()
        self.encoder = Encoder() ## 编码层
        self.decoder = Decoder() ## 解码层
        self.projection = nn.Linear(d_model, tgt_vocab_size, bias=False) ## 输出层 d_model 是我们解码层每个token输出的维度大小，之后会做一个 tgt_vocab_size 大小的softmax
    def forward(self, enc_inputs, dec_inputs):
        ## 这里有两个数据进行输入，一个是enc_inputs 形状为[batch_size, src_len]，主要是作为编码段的输入，一个dec_inputs，形状为[batch_size, tgt_len]，主要是作为解码端的输入

        ## enc_inputs作为输入形状为[batch_size, src_len]，输出由自己的函数内部指定，想要什么指定输出什么，可以是全部tokens的输出，可以是特定每一层的输出；也可以是中间某些参数的输出；
        ## enc_outputs就是主要的输出，enc_self_attns这里没记错的是QK转置相乘之后softmax之后的矩阵值，代表的是每个单词和其他单词相关性；
        enc_outputs, enc_self_attns = self.encoder(enc_inputs)

## dec_outputs 是decoder主要输出，用于后续的linear映射； dec_self_attns类比于enc_self_attns 是查看每个单词对decoder中输入的其余单词的相关性；dec_enc_attns是decoder中每个单词对encoder中每个单词的相关性；
dec_outputs, dec_self_attns, dec_enc_attns = self.decoder(dec_inputs, enc_inputs, enc_outputs)

       ## dec_outputs做映射到词表大小
        dec_logits = self.projection(dec_outputs) # dec_logits : [batch_size x src_vocab_size x tgt_vocab_size]
        return dec_logits.view(-1, dec_logits.size(-1)), enc_self_attns, dec_self_attns, dec_enc_attns

如图：
输出： dec_outputs, dec_self_attns, dec_enc_attns ：解码端输出、解码端自注意力、交互注意力

输入：dec_inputs, enc_inputs, enc_outputs：解码端输入、编码端输入、编码端输出（ enc_inputs这个平衡用的没什么意义）

解码端：

class Decoder(nn.Module):
    def __init__(self):
        super(Decoder, self).__init__()
        self.tgt_emb = nn.Embedding(tgt_vocab_size, d_model)
        self.pos_emb = PositionalEncoding(d_model)
        self.layers = nn.ModuleList([DecoderLayer() for _ in range(n_layers)])

    def forward(self, dec_inputs, enc_inputs, enc_outputs): # dec_inputs : [batch_size x target_len]
        dec_outputs = self.tgt_emb(dec_inputs)  # [batch_size, tgt_len, d_model]
        dec_outputs = self.pos_emb(dec_outputs.transpose(0, 1)).transpose(0, 1) # [batch_size, tgt_len, d_model]

        ## get_attn_pad_mask 自注意力层的时候的pad 部分
        dec_self_attn_pad_mask = get_attn_pad_mask(dec_inputs, dec_inputs)

        ## get_attn_subsequent_mask 这个做的是自注意层的mask部分，就是当前单词之后看不到，使用一个上三角为1的矩阵
        dec_self_attn_subsequent_mask = get_attn_subsequent_mask(dec_inputs)

        ## 两个矩阵相加，大于0的为1，不大于0的为0，为1的在之后就会被fill到无限小
        dec_self_attn_mask = torch.gt((dec_self_attn_pad_mask + dec_self_attn_subsequent_mask), 0)


        ## 这个做的是交互注意力机制中的mask矩阵，enc的输入是k，我去看这个k里面哪些是pad符号，给到后面的模型；注意哦，我q肯定也是有pad符号，但是这里我不在意的，之前说了好多次了哈
        dec_enc_attn_mask = get_attn_pad_mask(dec_inputs, enc_inputs)

        dec_self_attns, dec_enc_attns = [], []
        for layer in self.layers:
            dec_outputs, dec_self_attn, dec_enc_attn = layer(dec_outputs, enc_outputs, dec_self_attn_mask, dec_enc_attn_mask)
            dec_self_attns.append(dec_self_attn)
            dec_enc_attns.append(dec_enc_attn)
        return dec_outputs, dec_self_attns, dec_enc_attns

self.src_emb = nn.Embedding(src_vocab_size, d_model)
self.pos_emb = PositionalEncoding(d_model)
self.layers = nn.ModuleList([EncoderLayer() for _ in range(n_layers)])

三个函数原理见上一章，本文主要讲代码

（1）forward：第1行

将解码端的输入dec_inputs ——经过Embedding层——输出的词向量dec_outputs

dec_inputs : [batch_size ， target_len]

dec_outputs：[batch_size, tgt_len, d_model]

Embedding层

的作用是将某种格式的输入数据，例如文本，转变为模型可以处理的向量表示，来描述原始数据所包含的信息。

构建Embedding层的代码很简单，核心是借助torch提供的nn.Embedding

（2）forward：第2行

dec_outputs = self.pos_emb(dec_outputs.transpose(0, 1)).transpose(0, 1) # [batch_size, tgt_len, d_model]

上一步的词向量输出dec_outputs[batch_size, tgt_len, d_model]——互换0、1维度——
dec_outputs[tgt_len,batch_size, d_model]——经过位置编码pos_emb——互换0、1维度——

输出dec_outputs[batch_size, tgt_len, d_model]

`positionalEncodding`位置编码

## 3. PositionalEncoding 代码实现
class PositionalEncoding(nn.Module):
    def __init__(self, d_model, dropout=0.1, max_len=5000):
        super(PositionalEncoding, self).__init__()

        ## 位置编码的实现其实很简单，直接对照着公式去敲代码就可以，下面这个代码只是其中一种实现方式；
        ## 从理解来讲，需要注意的就是偶数和奇数在公式上有一个共同部分，我们使用log函数把次方拿下来，方便计算；
        ## pos代表的是单词在句子中的索引，这点需要注意；比如max_len是128个，那么索引就是从0，1，2，...,127
        ##假设我的demodel是512，2i那个符号中i从0取到了255，那么2i对应取值就是0,2,4...510
        self.dropout = nn.Dropout(p=dropout)

        pe = torch.zeros(max_len, d_model)
        position = torch.arange(0, max_len, dtype=torch.float).unsqueeze(1)
        div_term = torch.exp(torch.arange(0, d_model, 2).float() * (-math.log(10000.0) / d_model))
        pe[:, 0::2] = torch.sin(position * div_term)## 这里需要注意的是pe[:, 0::2]这个用法，就是从0开始到最后面，补长为2，其实代表的就是偶数位置
        pe[:, 1::2] = torch.cos(position * div_term)##这里需要注意的是pe[:, 1::2]这个用法，就是从1开始到最后面，补长为2，其实代表的就是奇数位置
        ## 上面代码获取之后得到的pe:[max_len*d_model]

        ## 下面这个代码之后，我们得到的pe形状是：[max_len*1*d_model]
        pe = pe.unsqueeze(0).transpose(0, 1)

        self.register_buffer('pe', pe)  ## 定一个缓冲区，其实简单理解为这个参数不更新就可以

    def forward(self, x):
        """
        x: [seq_len, batch_size, d_model]
        """
        x = x + self.pe[:x.size(0), :]
        return self.dropout(x)

（3）forward：第3行

自注意力层有两个mask

一是对自身pad符号mask

二是对当前单词之后看不到单词mask

下面参考Transformer模型详解 - 知乎

Mask

Mask 表示掩码，它对某些值进行掩盖，使其在参数更新时不产生效果。Transformer 模型里面涉及两种 mask，分别是 padding mask 和 sequence mask。

padding mask

因为每个批次输入序列长度是不一样的，因此我们需要对不同长度的序列进行对齐，具体来说，就是给在较短的序列后面填充 0。因为这些填充的位置其实是没什么意义的，我们的 Attention 机制不应该把注意力放在这些位置上，所以我们具体的做法是，把这些位置的值加上一个非常大的负数(负无穷)，这样经过 softmax 后这些位置的概率就会接近0，不会影响Attention的结果。

2. sequence mask

大家还记得这张Scaled Dot-Product Attention嘛？这是multi-head attention中的一个模块，对于decoder中的第一个multi-head attention层，我们需要添加一个mask模块进去。

这是为了使得decoder看不见未来的信息。也就是说，对于一个序列，在 time_step 为 t 的时刻，我们的解码输出应该只能依赖于 t 时刻之前的输出，而不能依赖 t 时刻之后的输出。因此我们通过增加Mask的方法，把 t 时刻之后的信息给隐藏起来。

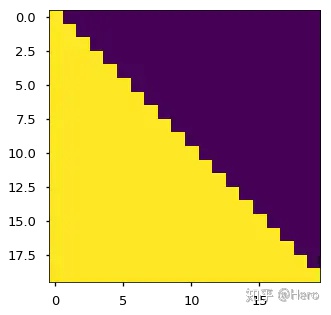

具体的做法为：产生一个上三角矩阵，下三角的值全为1，上三角的值权威0，对角线也是1。把这个矩阵作用在每一个序列上，就能达到我们的目的。

第三行就是对自身pad符号mask

第四行就是对当前单词之后看不到单词mask

先看第三行的

## get_attn_pad_mask 自注意力层的时候的pad 部分
dec_self_attn_pad_mask = get_attn_pad_mask(dec_inputs, dec_inputs)

输出一个符号矩阵：矩阵中1 表示句子长度不够max_len用pad填充，0表示未填充

def get_attn_pad_mask(seq_q, seq_k):
    batch_size, len_q = seq_q.size()
    batch_size, len_k = seq_k.size()
    # eq(zero) is PAD token
    pad_attn_mask = seq_k.data.eq(0).unsqueeze(1)  # batch_size x 1 x len_k, one is masking
    return pad_attn_mask.expand(batch_size, len_q, len_k)  # batch_size x len_q x len_k

所以这里我需要有一个同等大小形状的矩阵，告诉我哪个位置是PAD部分，之后在计算计算softmax之前会把这里置为无穷大；

就是如果seq_k.data等于0，那么就设置为true 1，表示此处是添加了pad的，

例如

import torch
# [batch_size, src_len]1,3,
seq_k=torch.Tensor([[1,
       2,
       0]])
seq_q=torch.Tensor([[1,
       2,
       0]])
print(seq_k.shape)
batch_size, len_q = seq_q.size()
batch_size, len_k = seq_k.size()
print(batch_size, len_q,batch_size, len_k)
attn_mask = seq_k.data.eq(0).unsqueeze(1)#batch_size x 1 x len_k
print(attn_mask)
print(attn_mask.shape)
attn_mask=attn_mask.expand(batch_size, len_q, len_k)
print(attn_mask)
print(attn_mask.shape)

结果：

可知pad_attn_mask是一个符号矩阵，表示一个能判断在值为1处添加的pad

（4）forward：第4行

生成上三角矩阵，对当前单词之后看不到单词mask

Queen_sy

关注

28
点赞
踩
213

收藏

觉得还不错? 一键收藏
9
评论
Transformer源码详解（Pytorch版本）逐行讲解

下面的PAD表示填充，填充就是当句子长度不满足max_len时候，会填充pad。## 这里有两个数据进行输入，一个是enc_inputs 形状为[batch_size, src_len]，主要是作为编码段的输入，一个dec_inputs，形状为[batch_size, tgt_len]，主要是作为解码端的输入。一定需要注意的是这里得到的矩阵形状是batch_size x len_q x len_k，我们是对k中的pad符号进行标识，并没有对q中的做标识，因为没必要（尚未理解，有理解的小伙伴评论私信奥）
复制链接

扫一扫
