变速箱箱体的主要作用是支承各传动轴，保证各轴之间的中心距及平行度，并确保变速箱部件与发动机正确安装。变速箱薄壁壳体零件的加工质量，关系着变速箱的装配精度和运动精度，直接影响汽车的工作精度、使用性能和寿命。

汽车变速箱薄壁壳体，它的外表有多个平面需精加工，支承孔、螺纹孔，形状复杂，生产过程容易产生变形，生产难度大，良品率不高。为管控生产质量，汽车零部件制造商需获取变速箱三维数据，更好地进行产品的逆向设计，以及对产品三维尺寸进行检测，以解决质量管控的难题。

变速箱壳体零件的主要加工表面是平面及孔系，一般来说，保证孔系的尺寸精度，要比保证平面的尺寸精度难度大。因此，对于变速箱壳体逆向设计来说，主要是保证孔的尺寸和轮廓设计，处理好孔与平面之间的相互关系。

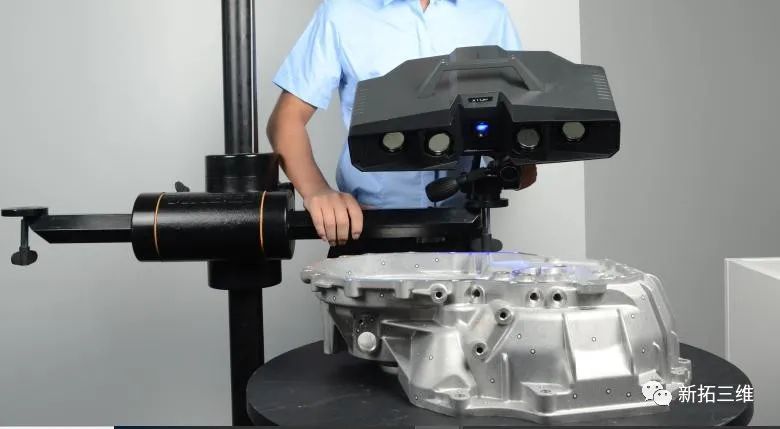

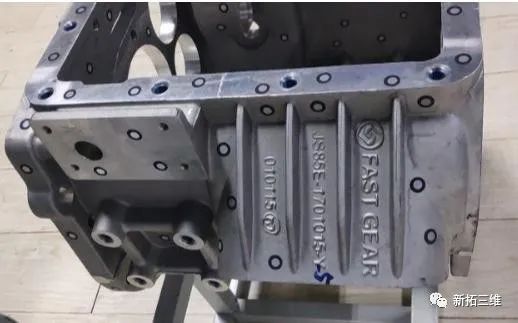

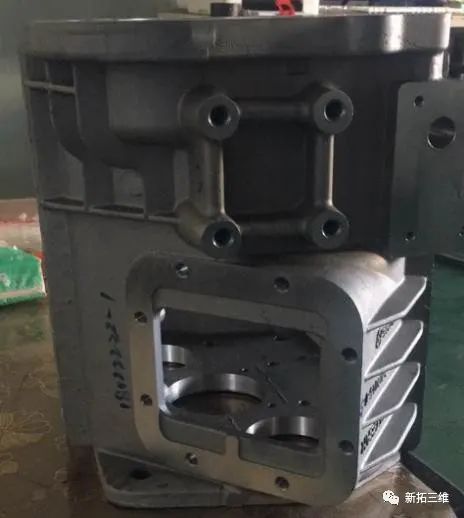

由于汽车变速箱壳体的结构极其复杂，正向设计难度大，且耗时非常长。新拓三维技术工程师采用XTOM三维光学扫描测量系统，对变速箱外壳进行扫描，高效获取壳体三维数据，提升三维建模速度，极大地节省逆向设计周期。

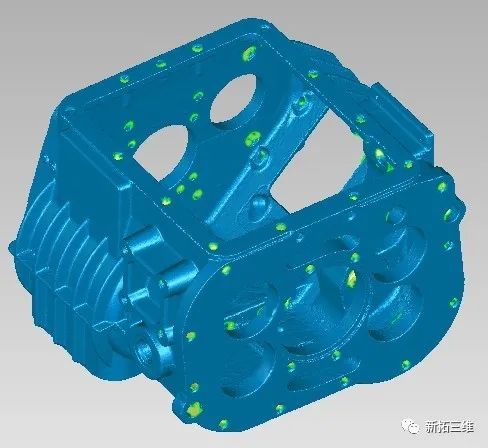

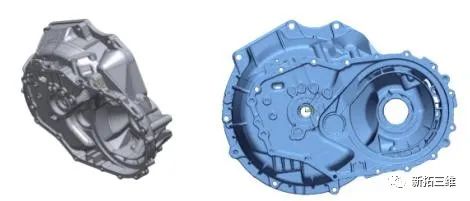

扫描变速箱壳体获取stl数据

逆向设计的关键在于数据获取、数据处理和模型重建，XTOM测量系统能快速获取壳体高质量的三维数据，有助于提高设计精度。

扫描变速箱壳体获取stl数据

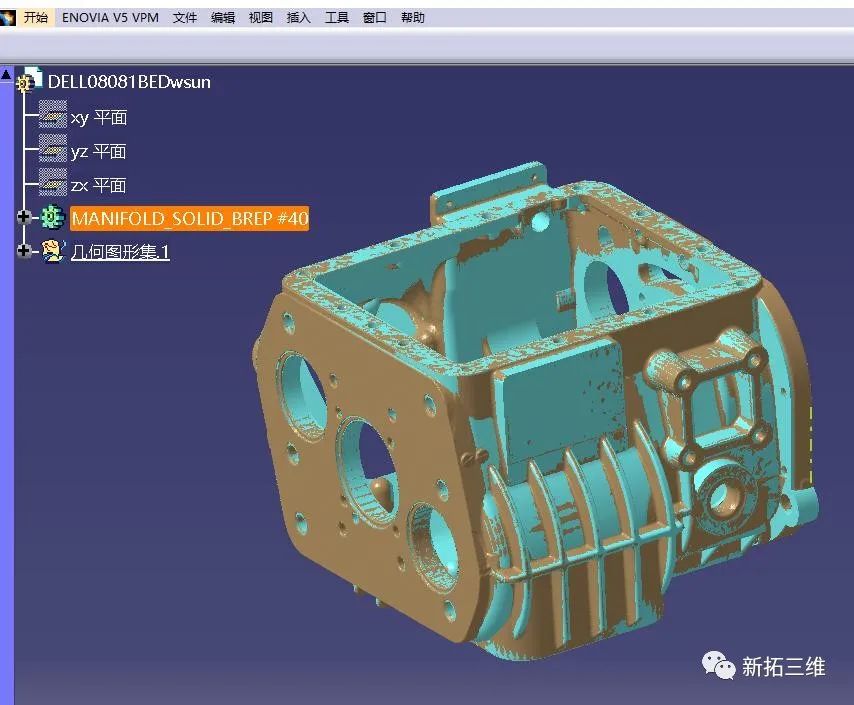

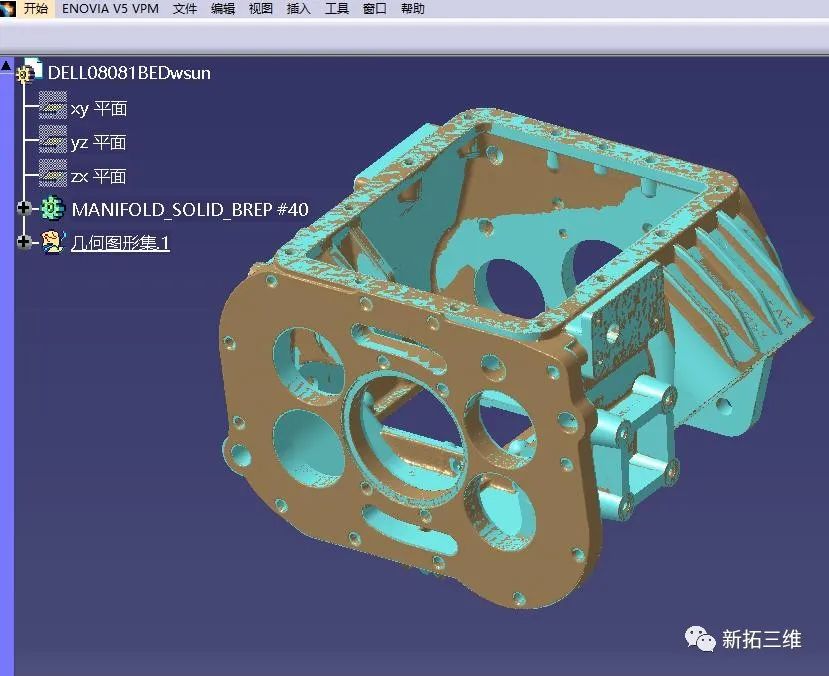

将扫描三维数据模型导入软件，进行数据处理、曲面重建，实现构造CAD模型（经过现场验证，逆向建模效果让客户非常满意。）

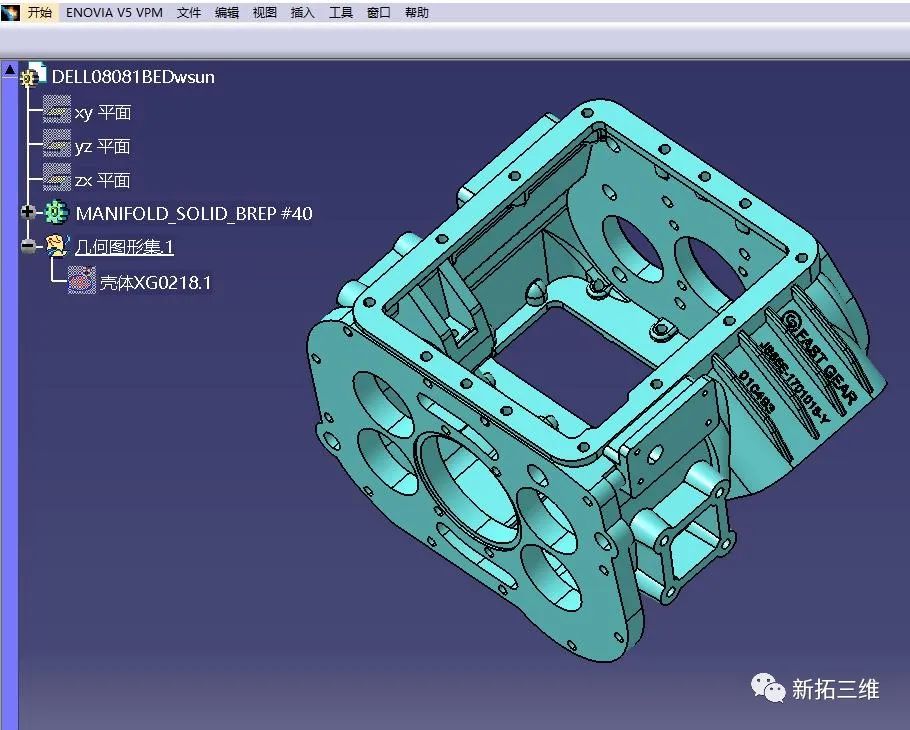

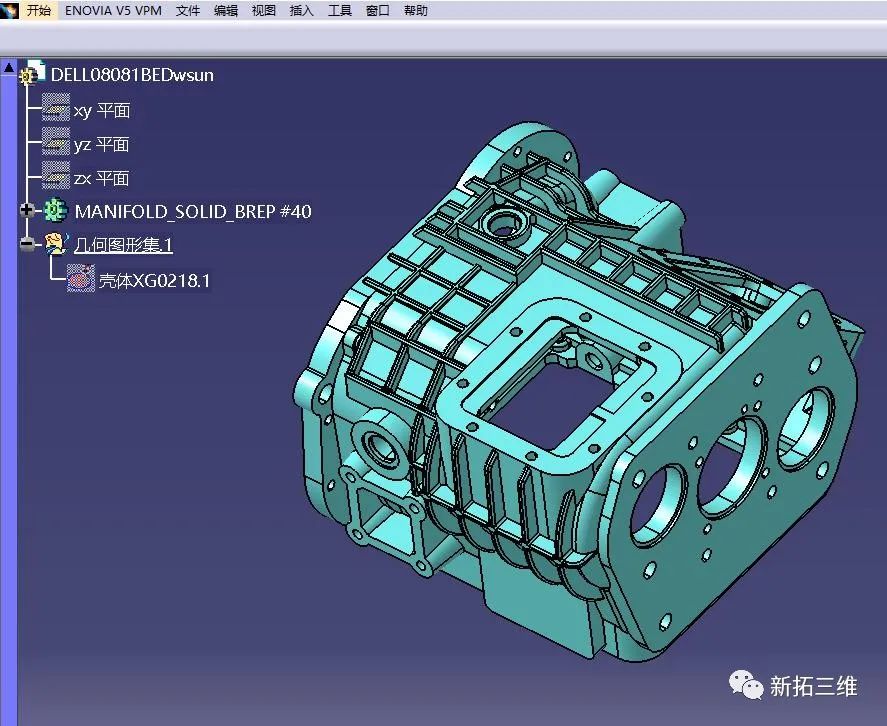

▲逆向建模设计，提供可编辑三维模型数据通用格式（STP格式）

新拓三维XTOM测量系统采用高分辨率工业相机，带来高精度图像采集，使用操作过程灵活方便，能快速建立新产品的数字化模型，大大缩短新产品研发周期，提高企业产品设计和生产效率。

变速箱壳体的加工质量直接影响变速箱内部部件的精度、性能和寿命。因此，汽车变速箱壳体的质量把控对汽车的性能、质量与安全尤为重要。然而，汽车变速箱壳体轮廓结构复杂，凹凸曲面多，传统的检测方式工作量大、且无法全尺寸检测。XTOM三维光学扫描测量系统，颠覆了变速箱壳体检测过程，大大提升了公差检测的效率。

使用XTOM三维光学扫描测量系统，对变速箱壳体进行三维扫描，获取定位点和壳体的三维数据，与原始设计的3D数模文件图纸进行尺寸比对，得到生产的变速箱壳体的实际偏差注释图，数据保存直观方便。

针对变速箱壳体细节较多较复杂的区域，通过调整三维扫描软件参数，通过提高选定区域的扫描点间距，真实还原壳体表面轮廓细节。

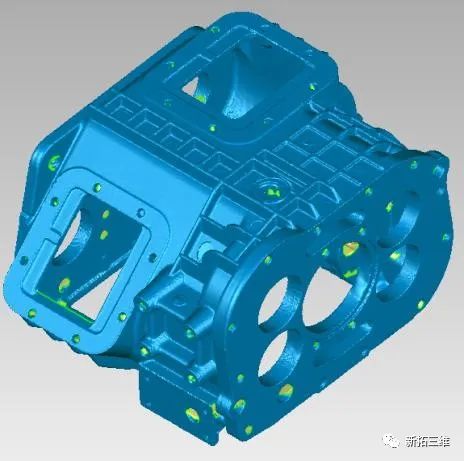

▲扫描获取壳体stl数据

与原始3D图纸进行尺寸比对，得到生产的变速箱壳体的实际偏差，确定变速箱壳体是否满足装配要求，从根本上保证变速箱壳体的生产质量安全。

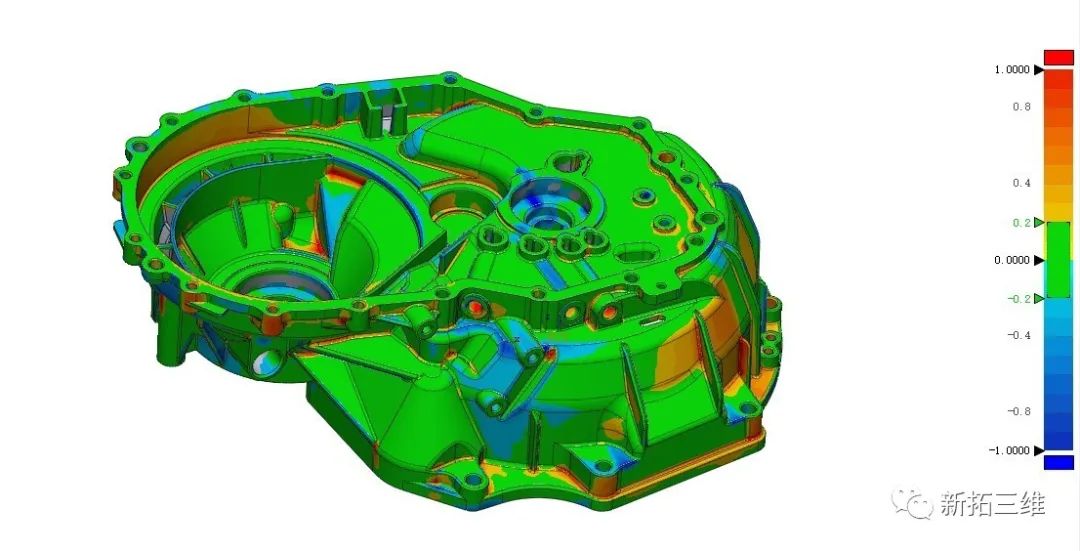

▲尺寸比对偏差结果

随着汽车行业竞争日趋激烈，更短的设计周期，更高的产品质量，更可靠的产品性能，成为汽车制造行业的新需求。在变速箱壳体零件开发、测试及质量管控各环节，XTOM可以很好地满足汽车零部件厂商对于高效率、高精度三维检测、逆向设计需求，助力新车零部件的开发设计与生产制造。
