基于FPGA的数字密码锁电路Verilog代码Quartus仿真

RTLcoder

已于 2024-05-08 11:03:40 修改

阅读量1.2k

点赞数 17

文章标签： fpga开发

于 2024-05-07 20:28:55 首次发布

本文链接：https://blog.csdn.net/RTLcoder/article/details/138544494

版权

名称：基于FPGA的数字密码锁电路Verilog代码Quartus仿真(文末获取）

软件：Quartus

语言：Verilog

代码功能：

数字密码锁电路的设计

1.设计任务:设计并制作数字密码锁电路

2.设计要求

1.用EDA实训仪的I/设备和PLD志片实现故字密码锁电路的设计

2.数字码锁具有8只输入数字,用EDA实仪上的电平开关作为8位数字输入的组合

3.当输入的数字符合电路中设定的数字时(和密码对)在EDA实训仪上用一只八段

数码管显示0表示输入整砂正确,如果输入的密码是错误的,则显示F

4.数字码锁又能允许接收三次错误的密码数字输入,超过三次的错误密码数字后电路不再接牧密码数字入,并用喇叭发出报警音响

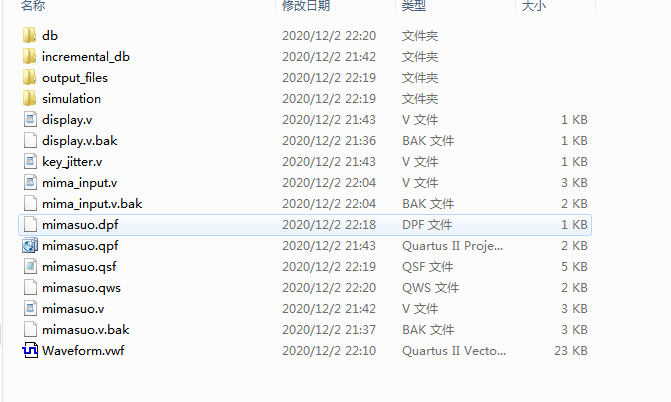

1. 工程文件

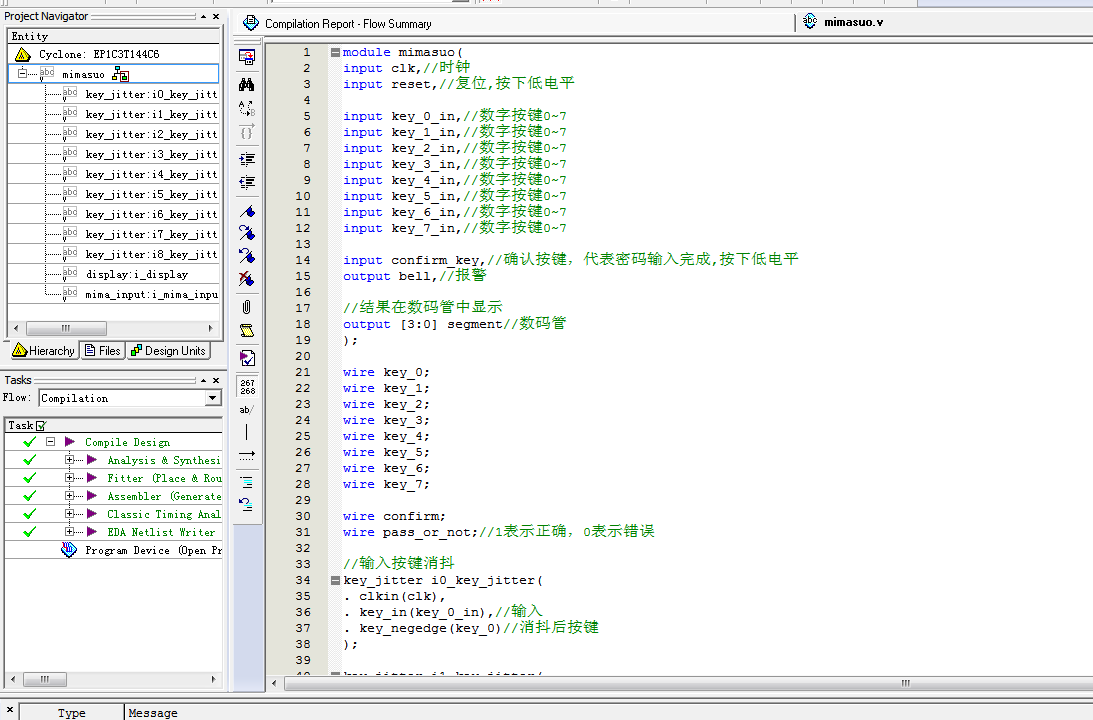

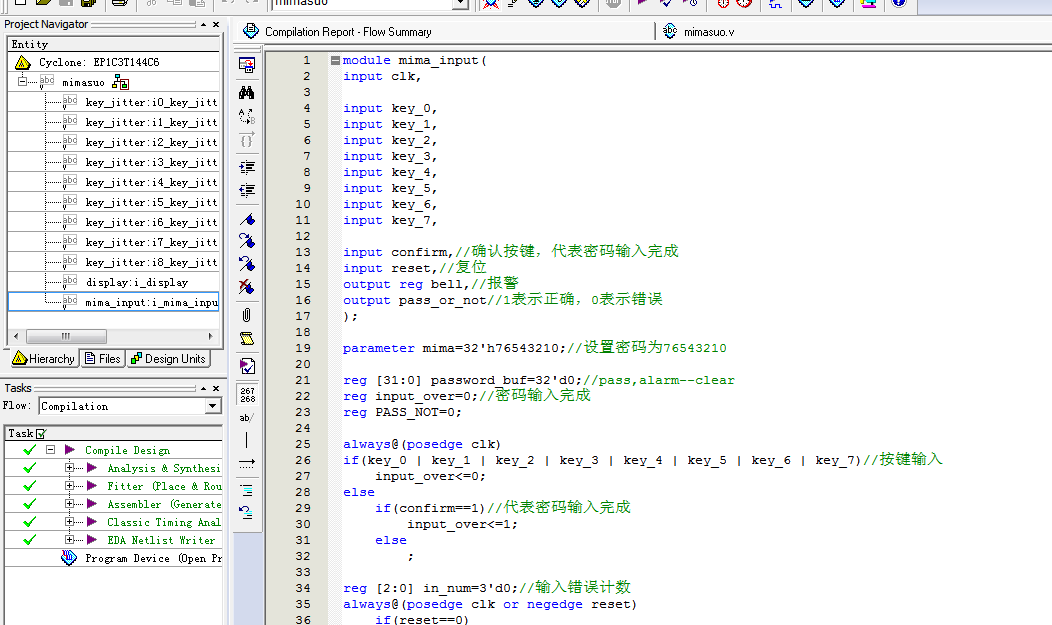

2. 程序文件

3. 程序编译
