【Quark RISC-V】流水线CPU设计（4）数据冒险的处理（主要解决方案：流水线暂停、数据转发、乱序执行）

最新推荐文章于 2024-11-26 15:48:44 发布
最新推荐文章于 2024-11-26 15:48:44 发布
阅读量1.6k 收藏 5
点赞数 1
分类专栏： # Quark RISC-V（RV32IC） 文章标签： risc-v 数字IC 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ReCclay/article/details/126313702
版权
本文介绍了RISC-V流水线CPU中数据冒险的检测与解决方法，包括RAW情形A、B、C的检测，以及通过流水线暂停、数据前递、乱序执行来解决数据冒险问题。提供了相关数据通路示例和解决策略的详细解释。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

1. 数据冒险的检测

要想解决流水线处理器中的数据冒险问题，首先需要在指令流中检测出数据冒险。

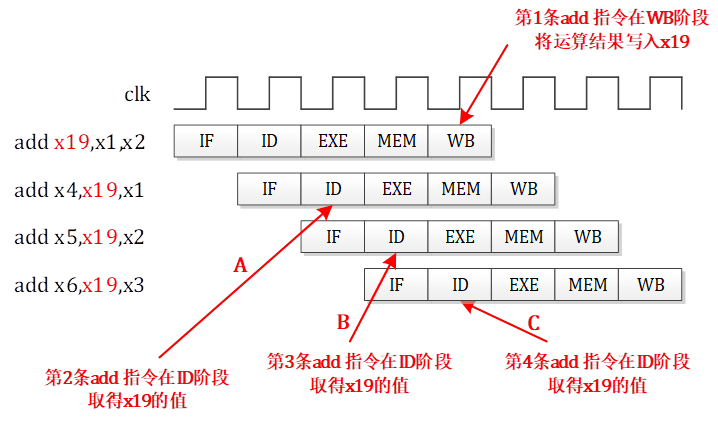

下面以图4-1为例介绍RAW冒险三种情形的检测方法。

在这里插入图片描述
图4-1 RAW数据冒险的三种情形

1.1 RAW情形A检测

相邻指令发生RAW冒险 —— 图4-1中，第2条指令在译码阶段访问的寄存器与第1条指令在执行阶段将要写回的寄存器冲突。

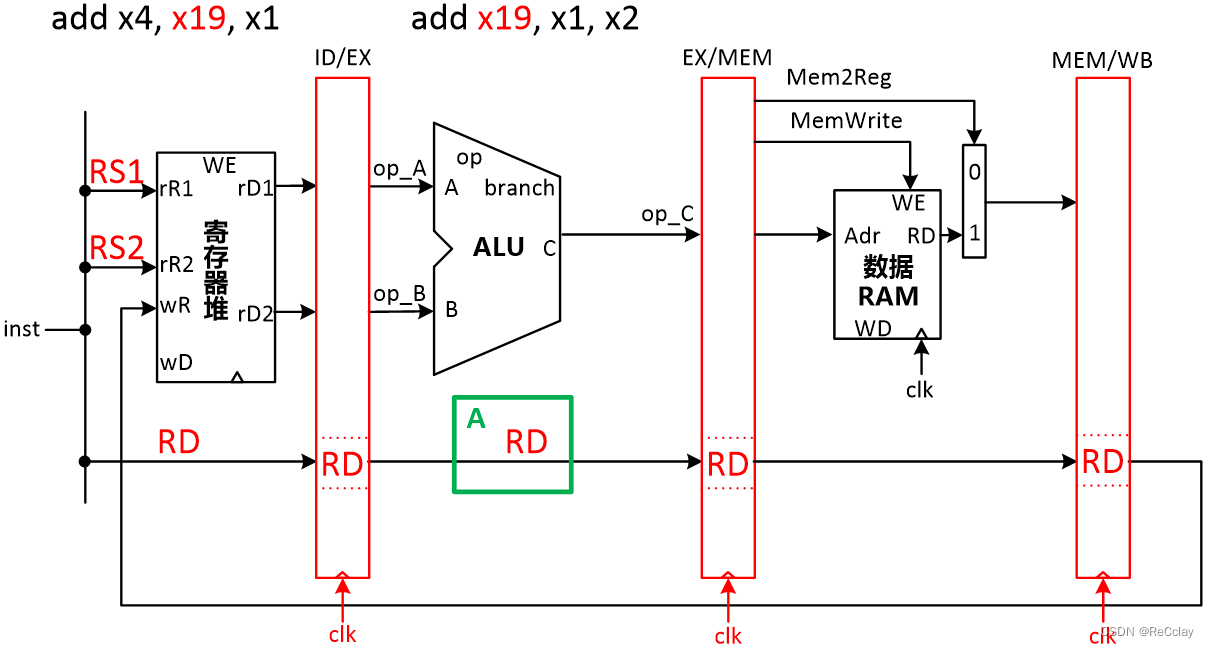

流水线CPU中，与情形A有关的数据通路如图4-2所示。

在这里插入图片描述
图4-2 RAW情形A有关的流水线数据通路

分析图4-2所示的数据通路，不难发现RAW情形A的判断方法/检测逻辑如下：

了解本专栏 订阅专栏 解锁全文
