经典模式流水灯实验的个人总结和思考

问题叙述：

当拨码开关SW3处于OFF时， LED停止不动，只有一个LED处于点亮，并且点亮的LED不会变化；而SW3处于ON状态时，流水灯处于流动状态。导航按键S2被按下后，LED流动方向是从上到下（D9到D2方向）；导航按键S3被按下后，LED流动方向是从下到上（D2到D9）。

这里面用到了拨码开关，按键，以及led灯，那么我把这三种外设的电路图给出来，并简单解释：

拨码开关：

当拨码开关处于“ON”状态时，SW0输出低电平；当拨码开关处于“OFF”状态时，SW0输出高电平。

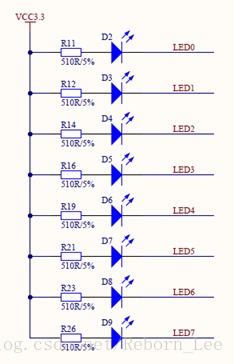

led灯：

可见，低电平led灯亮；

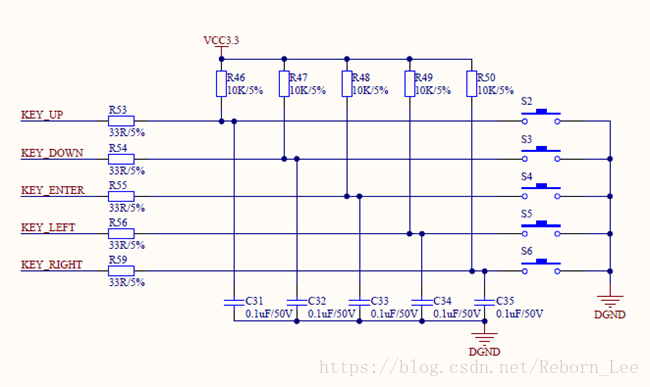

按键：

独立按键一般有2组管脚，这2组管脚在按键未被按下时是断开的，在按键被按下时则是导通的。

基于此原理，我们一般会把按键的一个管脚接地，另一个管脚上拉到VCC，并且也连接到GPIO。这样，在按键未被按下时，GPIO的连接状态为上拉到VCC，则键值为1；按键被按下时，GPIO虽然还是上拉到VCC，但同时被导通的另一个管脚拉到地了，所以它的键值实际上是0。

---

其他没什么好说的，就是按键这个问题，既然用到了按键，就要对按键的消抖问题进行处理，本实验也不例外，在用Verilog HDL语言设计硬件电路时，必须考虑按键抖动的问题：

关于按键抖动的消除，上篇博文如果明白了的话，稍加改动，就可以直接拿过来用了。

贴出博文地址：《按键消抖与LED控制》实验的个人思考与总结

一开始，我也没想到把上篇博文中的按键抖动代码拿过来改动，准备过一遍实验，参考特权同学的代码，可是发现，代码我看不懂，这样的话，马克思大概是说过这么一句话，忘了，大概意思是需求是催生生产力。特权同学的代码看了好久，就是不明白为什么？我得自己找办法呀，于是突然想到了为什么非要用你的代码呢？我改一下上篇博文的按键消抖的代码，再添加一些控制led等的东西不就好了。于是产生了如下的Verilog HDL设计代码：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date:    19:47:47 08/16/2018
// Design Name:
// Module Name:    led_flow
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module led_flow(
    		clk,rst_n,
			switch,
			sw1_n,sw2_n,
	   		led
    		);

input   clk;	//主时钟信号，50MHz
input   rst_n;	//复位信号，低有效
input switch;  //switch表示拨码开关，低电平表示on，高电平表示off
input   sw1_n,sw2_n; 	//2个独立按键，低表示按下
output[7:0]  led;	//8个发光二极管
reg [7:0] led;
//---------------------------------------------------------------------------
reg[1:0] key_rst;

always @(posedge clk  or negedge rst_n)
    if (!rst_n) key_rst <= 2'b11;
    else key_rst <= {sw2_n,sw1_n};

reg[1:0] key_rst_r;       //每个时钟周期的上升沿将low_sw信号锁存到low_sw_r中

always @ ( posedge clk  or negedge rst_n )
    if (!rst_n) key_rst_r <= 2'b11;
    else key_rst_r <= key_rst;

//当寄存器key_rst由1变为0时，key_an的值变为高，维持一个时钟周期
wire[2:0] key_an = key_rst_r & (~key_rst);
/*
key_rst     1 1 1 0 0 1
~key_rst    0 0 0 1 1 0
key_rst_r     1 1 1 0 0 1
key_an        0 0 1 0 0
*/
//---------------------------------------------------------------------------
reg[19:0]  cnt;	//计数寄存器

always @ (posedge clk  or negedge rst_n)
    if (!rst_n) cnt <= 20'd0;	//异步复位
	else if(key_an) cnt <=20'd0;
    else cnt <= cnt + 1'b1;

reg[1:0] low_sw;

always @(posedge clk  or negedge rst_n)
    if (!rst_n) low_sw <= 2'b11;
    else if (cnt == 20'hfffff) 	//满20ms，将按键值锁存到寄存器low_sw中	 cnt == 20'hfffff
      low_sw <= {sw2_n,sw1_n};

//---------------------------------------------------------------------------
reg  [1:0] low_sw_r;       //每个时钟周期的上升沿将low_sw信号锁存到low_sw_r中

always @ ( posedge clk  or negedge rst_n )
    if (!rst_n) low_sw_r <= 2'b11;
    else low_sw_r <= low_sw;
/*
low_sw		11 11 11 10 10 10
~low_sw     00 00 00 01 01 01
low_sw_r       11 11 11 10 10 10

led_ctrl	00 00 00 01 00 00
   */
//当寄存器low_sw由1变为0时，led_ctrl的值变为高，维持一个时钟周期
wire[1:0] led_ctrl = low_sw_r[1:0] & ( ~low_sw[1:0]);

reg dir;

always @ (posedge clk or negedge rst_n)
    if (!rst_n) begin
       dir <= 1'b0;       //复位信号有效时，led灯方向控制寄存器置0，也就是默认为向左流动
      end
	else begin
		if(led_ctrl[0] == 1'b1) dir <= 1'b1; //控制led灯向右流动
		if(led_ctrl[1] == 1'b1) dir <= 1'b0;  //控制led灯向左流动
	 end

reg [23:0] delay; //led灯延迟计数器

always @(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		delay <= 24'b0;
	else
		delay <= delay + 24'b1;
end

always @(posedge clk or negedge rst_n)
begin
	if(!rst_n)
		led <= 8'b0111_1111;           //复位信号有效时，led灯处于静止状态，且只有一个灯led7亮
	else if(delay == 24'hffffff)      //否则，延迟到达24'hffffff，进行如下操作
	begin
		if(switch == 1'b1)  //如果拨码开关处于off状态时，则led灯处于静止状态，且只有一个等led7亮
			led <= 8'b0111_1111;
		else      //否则，也就是拨码开关处于on状态时，则led做出如下动作：
		begin
			case(dir) //dir是控制方向的状态，如果dir <= 1'b1，则从左向右流动，如果dir <= 'b0，则从右向左流动
			1'b1: led <= {led[0],led[7:1]};
			1'b0: led <= {led[6:0],led[7]};
			default: ;
			endcase

		end
	end
end

endmodule

我注释也写的很清楚，我就不多解释了，如果你真的想了解，那就认真研读代码，肯定能懂；不过前提是度过了按键消抖的那篇博文。

实验结果十分完美，和我设想的一样。

如何用ISE进行整个流程，我以前也用一个简单的实例说过：全过程实现一个最简单的FPGA项目之PWM蜂鸣器控制

那纯理论上也说过：XIlinx FPGA开发基本流程（一）（总介绍）
