（二）FPGA IP核使用教程——单端口RAM
0 致读者
此篇为专栏 《FPGA学习笔记》 的第二篇，记录我的学习FPGA的一些开发过程和心得感悟，刚接触FPGA的朋友们可以先去此专栏置顶 《FPGA零基础入门学习路线》来做最基础的扫盲。
本篇内容基于笔者实际开发过程和正点原子资料撰写，将会详细讲解此FPGA实验的全流程，诚挚地欢迎各位读者在评论区或者私信我交流！
本文的工程文件开源地址如下（基于ZYNQ7020，大家 clone 到本地就可以直接跑仿真，如果要上板请根据自己的开发板更改约束即可）：
1 实验任务
本章实验任务是将 Xilinx BMG IP 核配置成一个单端口的 RAM 并对其进行读写操作，然后通过仿真观察波形是否正确，最后将设计下载到 FPGA 开发板中，并通过在线调试工具对实验结果进行验证。
2 RAM简介

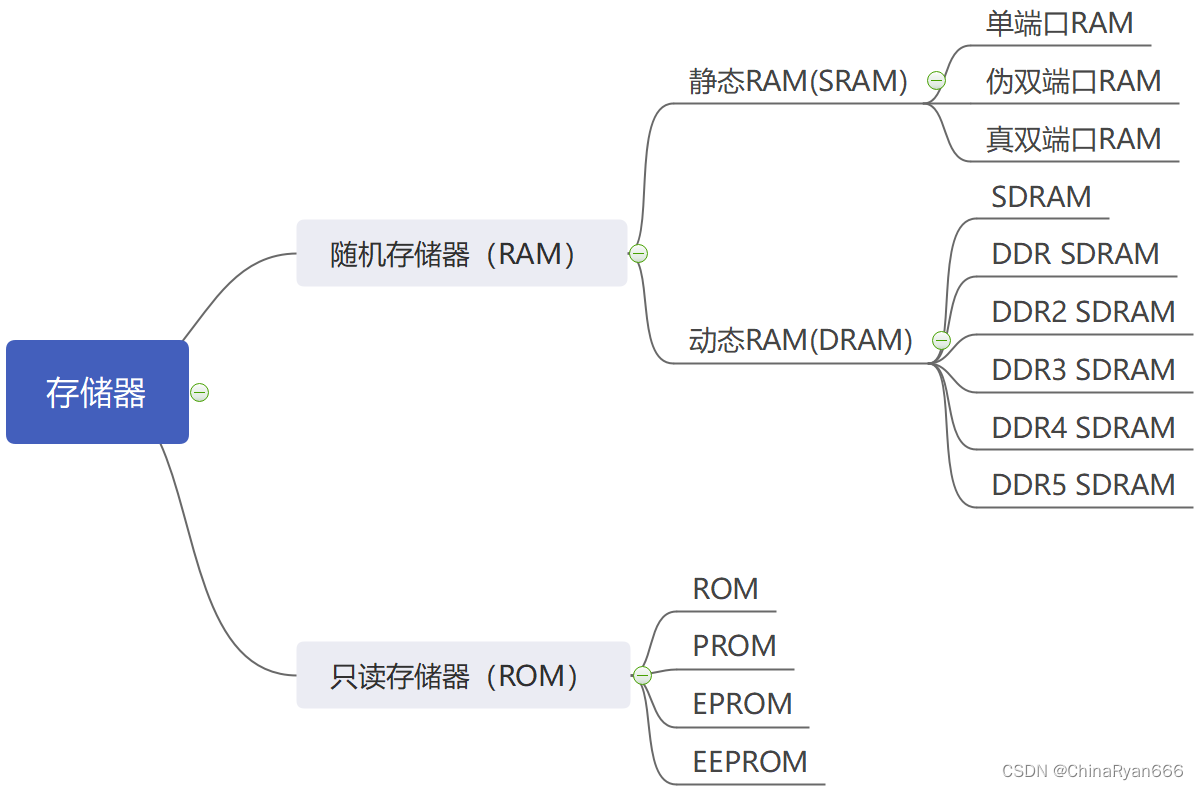

在了解 RAM IP 核之前，我们先来看下存储器的大致分类，如下图所示：
由上图可知， 存储器包括随机存储器和只读存储器，随机存储器包括静态 RAM 和动态 RAM。静态 RAM 只要有供电，它保存的数据就不会丢失；而动态 RAM 在供电的情况下，还需要根据其要求的时间来对存储的数据进行刷新，才能保持存储的数据不会丢失。
静态 RAM 一般包括单端口 RAM（Single Port RAM，缩写为 SP RAM）、简单双端口 RAM（Simple Dual Port RAM，缩写为 SDP RAM，也叫伪双端口 RAM） 和 真双端口 RAM（True Dual Port RAM，缩写为 TDP RAM）。静态 RAM 的特点是存储容量相对不是很大，但是读写速度非常高，其在 FPGA 或者 ASIC 设计中都属于非常重要的器件，可以说查找表、寄存器、组合逻辑和静态 RAM 构成了整个数字电路体系，足见静态 RAM 的重要性。
动态 RAM 一般包括 SDRAM 和 DDR SDRAM。 目前 DDR SDRAM 已经从 DDR1 代发展到 DDR5 代了， DDR3 和 DDR4 SDRAM 是目前非常主流的存储器，大量使用在电脑、嵌入式和 FPGA 板卡上面， 其特点是存储容量非常大、但是读写速度相比于静态 RAM 会稍低一些，这一点在数据量较少的情况下尤为明显。
只读存储器一般包括 PROM、 EPROM 和 EEPROM 等，是非易失性的存储器。目前使用率较高的是EEPROM，其特点是容量相对较小，存储的一般是器件的配置参数信息，例如 USB 2.0 芯片一般会配有一个EEPROM 来存储相关的固件信息。

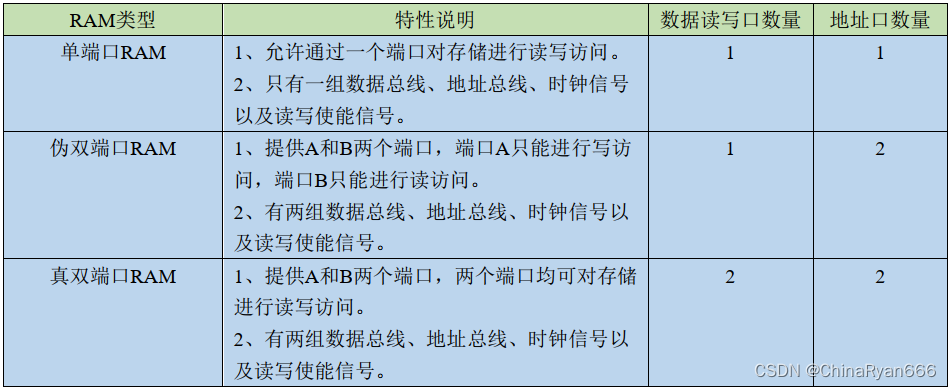

本文我们学习的 RAM 属于静态 RAM，我们重点看下几种静态 RAM 的特性与区别：
从上图可以看出，单端口 RAM 只有一个端口进行读写，即读/写只能通过这一个端口来进行。对于伪双端口 RAM 而言，其也有两个端口可以用于读写，但是其中一个端口只能读不能写，另一个端口只能写不能读；对于真双端口 RAM 而言，其有两个端口可以用于读写，且两个端口都可以进行读或写；
不同的特性决定不同的应用场景，在 RAM 的实际应用中，我们一般根据功能需求和带宽需求来选择合适的 RAM 类型，例如：
- 当我们需要读取一个配置，且这个配置只在上电的时候配置一次，其他时候不需要写操作，那么我们直接选择单端口 RAM 即可，通过一个端口要么进行写操作，要么进行读操作。
- 当我们需要使用 FIFO（先进先出存储器）来存储数据，就可以选择伪双端口 RAM，一个写端口，一个读端口，且读写可以同时进行。
- 当我们想要实现一个对 10000 节车厢的人数进行统计的功能，每节车厢有两个门，一个门仅用于上车，另一个门仅用于下车，有人上车时需要在原有的人数基础上加一，有人下车时需要在原有的人数基础上减一，每时每刻都可能有人上下车，那么要使用逻辑统计这么多节车厢的人数时，就需要有两个写端口的RAM，深度为 10000（对应 10000 节车厢），这时就要选择真双端口 RAM 了。因为如果单纯的使用寄存器资源进行统计的话，仅这 10000 节车厢的计数就很可能把 FPGA 的寄存器资源消耗殆尽了。
通过上述的学习，想必大家已经对几种 RAM 的区别有了一定的了解，那么现在我们就回到实际应用中来。 在 FPGA 设计中 RAM 主要用于存放程序和数据，在 RAM 的实际使用过程中，我们一般将其作为关键数据的临时存储。 接下来我们就介绍一下 Vivado 中的 RAM IP 核。
Vivado 软件自带的 Block Memory Generator IP 核（缩写为 BMG， 中文名为块 RAM 生成器），可以用来配置生成 RAM 或者 ROM。 RAM 是一种随机存取存储器，不仅可以读出存储的数据，同时还支持对存储的数据进行修改，而 ROM 是一种只读存储器，也就是说，在工作时只能读出数据，而不能写入数据。
需要注意的是，配置生成的 RAM 或者 ROM 使用的都是 FPGA 内部的 BRAM 资源（Block RAM，即块随机存储器，是 FPGA 厂商在逻辑资源之外，给 FPGA 加入的专用 RAM 块资源），只不过配置成 ROM 时只用到了嵌入式 BRAM 的读数据端口。本文我们主要介绍如何将 BMG IP 核配置成 RAM。
这里有个地方需要大家注意一下， Xilinx 7 系列器件内部的 BRAM 全部是真双端口 RAM，但是通过BMG IP 核，我们还可以将其配置为伪双端口 RAM 或者单端口 RAM。
有关双端口 RAM 的内容我们将在下一篇博客进行讲解，本文我们围绕单端口 RAM 进行讲解。

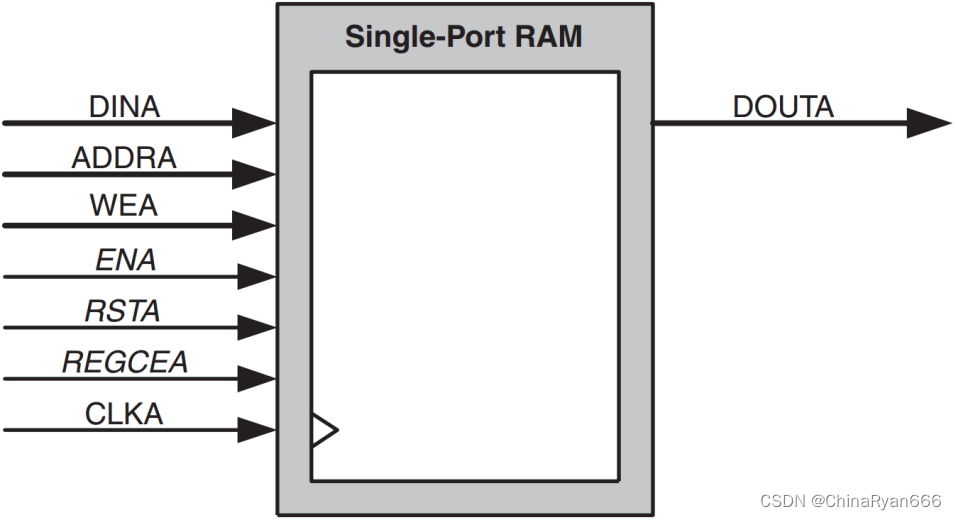

BMG IP 核配置成单端口 RAM 的框图如下图所示。

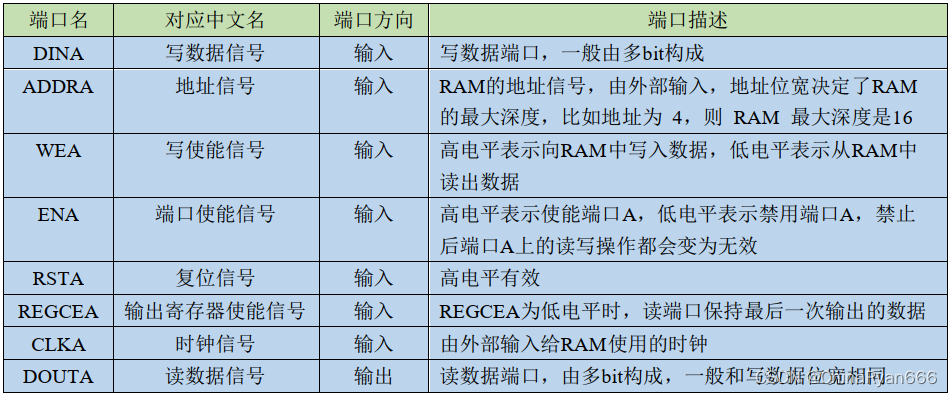

各个端口的功能描述如下：
3 程序设计
3.1 RAM IP核配置
首先我们创建一个名为 “ip_1port_ram” 的空白工程，然后点击 Vivado 软件左侧 “Flow Navigator” 栏中的 “IP Catalog” ，如下图所示：

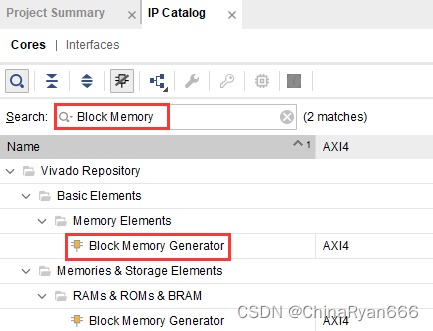

在 “IP Catalog” 窗口的搜索栏中输入**“Block Memory”** 关键字后，出现唯一匹配的 “Block Memory Generator” ，如下图所示（图中出现的两个 IP 核为同一个 BMG IP 核）：

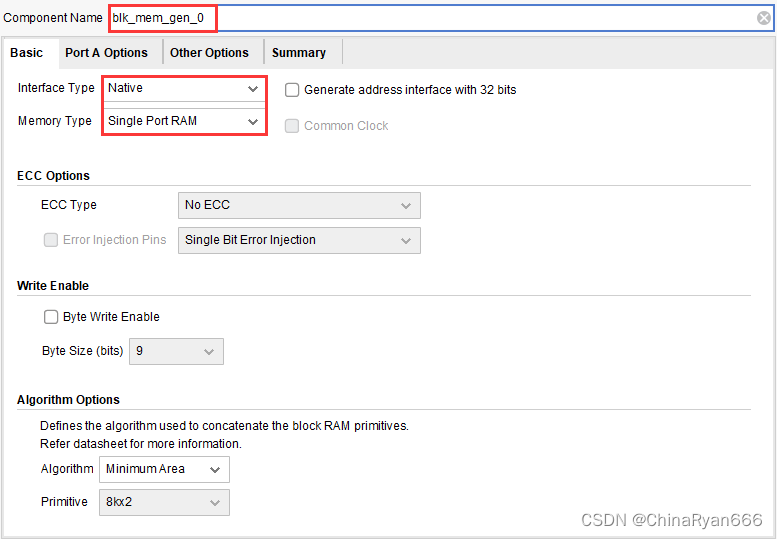

双击 “Block Memory Generator” 后弹出 IP 核的配置界面，接着我们就可以对 BMG IP 核进行配置了， “Basic” 选项卡配置界面如下图所示。
最上面的 “Component Name” 一栏可以设置该 IP 元件的名称，这里我们保持默认命名，当然也可以命名为其它方便自己一眼看出其功能的名称。
接着目光回到 “Basic” 选项卡上，该选项卡下各参数（我们只重点关注 “lnterface Type” 和 “Memory Type” 中的内容，其他内容保持默认即可）含义如下：
“lnterface Type（接口模式）” ：有两种接口模式可选，分别为 Native（常规）接口和 AXI4 接口。 AXI4 模式一般是在处理器中的数据需要和 BRAM 交互（如 ZYNQ 中的 PS 和 PL 交互）时才会使用，当不需要与处理器数据进行交互时，我们一般采用 Native 模式，所以本次实验我们选择 Native 模式。
“Memory Type（存储类型）” ：有五种类型可选，分别为“Single Port RAM（单端口 RAM） ” 、“Simple Dual Port RAM（伪双端口 RAM）” 、 “True Dual Port RAM（真双端口 RAM）” 、 “Single Port ROM（单端口 ROM）” 和“Dual Port ROM（双端口 ROM）” ，因为本章的试验任务是学习单端口 RAM，所以我们选择“Single Port RAM” 。

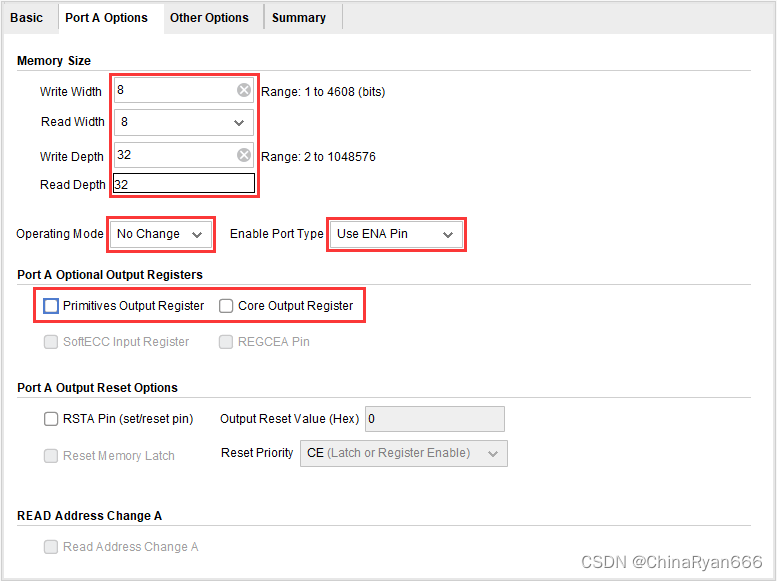

接下来我们对 “Port A Options” 选项卡进行配置，如下图所示：
我们重点关注 “Memory Size（内存大小） ” 中的内容：
Write Width：写数据位宽，单位 bit，本次实验我们设置成 8，可设置的位宽范围为 1~4608。
Read Width：读数据位宽，其位宽设置必须与写数据位宽存在倍数关系（倍数比仅支持 1：1、 1：2、1：4、 1：8、 2：1、 4：1、 8： 1 和 16：1），通常情况下读/写数据位宽保持一致，所以这里设置成 8。
Write Depth：写深度，这里设置成 32，即 RAM 所能访问的地址范围为 0~31。这里有一点需要大家注意，那就是写深度和写位宽的乘积不要超过器件本身的 ram 资源的大小，否则软件会报错。
Read Depth：读深度，当写数据位宽、读数据位宽和写深度的值确定后，读深度的值就会自动确定。
Operating Mode： RAM 运作模式。 该选项决定了我们在进行写操作期间， DOUT（读数据线）上的数据变化， 有三种模式可选，分别为：
- Write First（写优先模式）： 当我们在对某个地址进行写操作时，则会将写入的数据传递到读数据线上。
- Read First（读优先模式）： 当我们在对某个地址进行写操作时，则会将上次写入该地址的数据递到读数据线上。
- No Change（不变模式）：在该模式下，进行写操作时，读数据线上的数据保持不变。
这里我们选择 No Change 模式。
Enable Port Type：使能端口类型。有两种可选，分别为 Use ENA pin（添加使能端口 A 信号）和 Always Enabled（取消使能信号，端口 A 一直处于使能状态），这里选择默认的 Use ENA pin。
接下来是“Other Options” 选项卡，用于设置 RAM 的初始值等信息，本次实验不需要设置，保持默认即可。

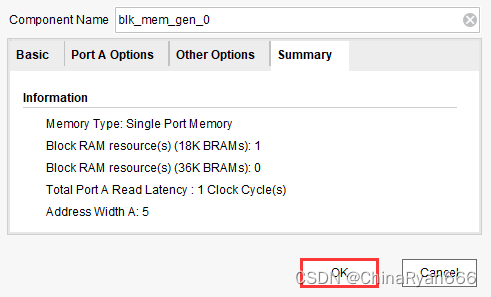

最后一个是“Summary” 选项卡，该界面显示了我们配置的存储器的类型，消耗的 BRAM 资源等信息，我们直接点击 “OK” 按钮完成 BMG IP 核的配置，如下图所示：
接着就弹出了 “Generate Output Products” 窗口，我们直接点击 “Generate” 即可，如下图所示：

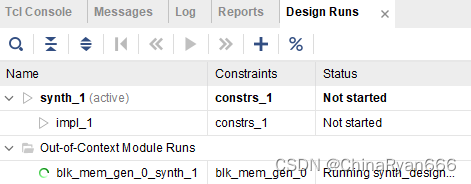

之后我们就可以在 “Design Run” 窗口的 “Out-of-Context Module Runs” 一栏中看到该 IP 核对应的run “blk_mem_gen_0_synth_1” ，其综合过程独立于顶层设计的综合，所以我们可以看到其正在综合，如下图所示：
接下来我们看下 IP 核的接口时序。
3.2 时序图详解
Xilinx BMG IP 核提供了三种 RAM 读写操作模式，分别为写优先模式、读优先模式和不变模式，针对不同的模式， Xilinx 也给出了不同的时序图。我们想要对 BMG IP 核进行读写操作，首先就需要了解其时序，如果读写操作不满足其时序，那么设计的代码就不能达到我们预期的效果，所以此部分就带着大家一起学习在不同 RAM 读写操作模式下的读写时序。

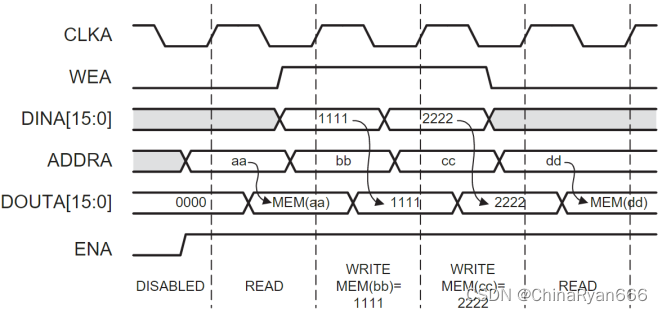

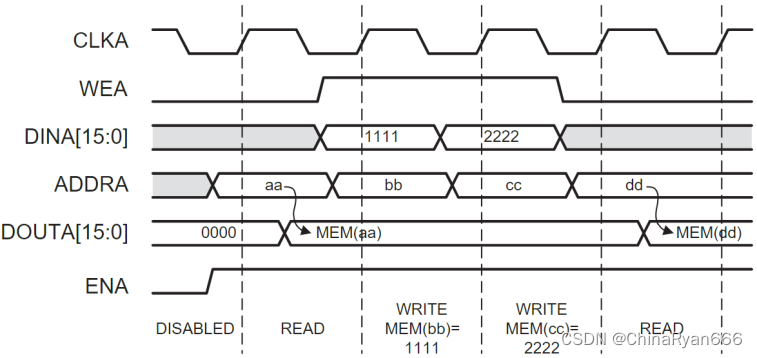

- 写优先模式的时序图如下所示：
在写优先模式下，当 ENA（使能信号） 为高后，第一个时钟上升沿 WEA（读/写使能信号） 为低电平，表示读数据，此时的地址为 aa，所以读出的就是 aa 内的数据；第二个时钟上升沿 WEA 为高电平，表示写数据，此时的地址为 bb，即先将数据（DAIN） “1111” 写入地址 bb 后再读出，所以读出的数据也是 “1111” ；第三个时钟上升沿同理，将 DINA 数据写入存储器后再将更新后的数据送到 DOUTA 上进行输出；第四个时钟上升沿 WEA 为低电平，表示读数据，读取的就是地址 dd 内的数据。

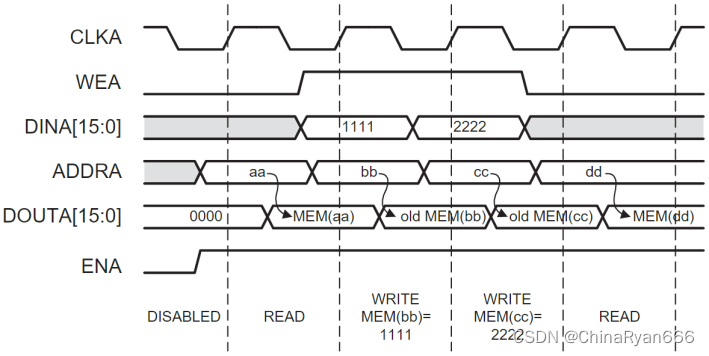

- 读优先模式的时序图如下所示：
在读优先模式下，当 ENA（使能信号） 为高后，第一个时钟上升沿 WEA 为低电平，表示读数据，此时的地址为 aa，所以读出的就是 aa 内的数据；第二个时钟上升沿 WEA 为高电平，表示写数据，此时的地址为 bb，即先读出地址 bb 中的旧数据，然后再将数据（DAIN）“1111” 写入地址 bb；第三个时钟上升沿同理，先将当前存储器中的旧数据送到 DOUTA 上进行输出，然后再将 DINA 数据写入当前存储地址；第四个时钟上升沿 WEA 为低电平，表示读数据，读取的就是地址 dd 内的数据。
- 不变模式的时序图如下所示：
在不变模式下，当 ENA 和 WEA 同时为高时，只进行写操作，读数据保持不变，也就是说 DOUTA 保持前一拍数据，直到 WEA 为低。
总结一下就是在进行写操作时，读数据线（DOUT） 上的数据在写优先模式和读优先模式下会随着地址的变化而输出相应的数据，在不变模式下则会保持最后一次读操作输出的数据。
3.3 顶层模块设计

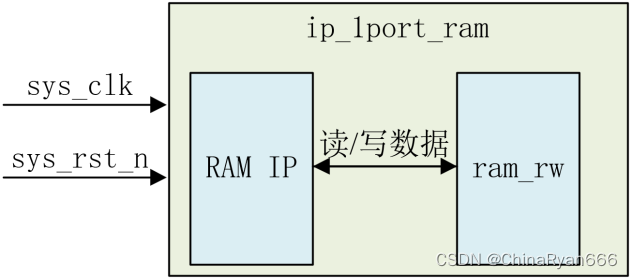

本次实验的目的是为了将 Xilinx BMG IP 核配置成一个单端口的 RAM 并对其进行读写操作，因此可以给模块命名为 ip_1port_ram。由于单端口 RAM 的读写是共用一组信号总线的，所以这里我们将读写操作合成一个模块，可以将其命名为 ram_rw；系统时钟和系统复位是一个完整的工程中必不可少的输入端口信号，这里就不再多讲了；因为 RAM 主要用于存储程序中的数据，并不需要输出到 IO 引脚上，所以本实验不需要输出端口。由上述分析我们可以画出一个大致的模块框图，如下图所示：

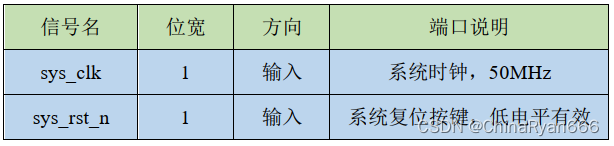

模块端口与功能描述如下表所示：
3.3.1 代码编写
因为本次实验除了调用 BMG IP 核外还需要例化一个读写模块 （这里我们将其命名为 ram_rw），所以我们需要创建一个顶层模块来例化 IP 核与读写模块，这里我们可以将顶层模块命名为 ip_1port_ram，代码如下：
module ip_1port_ram(
input sys_clk , //系统时钟
input sys_rst_n //系统复位，低电平有效
);
//wire define
wire ram_en ; //RAM使能
wire ram_we ; //ram读写使能信号,高电平写入,低电平读出
wire [4:0] ram_addr ; //ram读写地址
wire [7:0] ram_wr_data ; //ram写数据
wire [7:0] ram_rd_data ; //ram读数据
//*****************************************************
//** main code
//*****************************************************
//ram读写模块
ram_rw u_ram_rw(
.clk (sys_clk ),
.rst_n (sys_rst_n ),
//RAM
.ram_en (ram_en ),
.ram_we (ram_we ),
.ram_addr (ram_addr ),
.ram_wr_data (ram_wr_data ),
.ram_rd_data (ram_rd_data )
);
//ram ip核
blk_mem_gen_0 blk_mem_gen_0 (
.clka (sys_clk ), // input wire clka
.ena (ram_en ), // input wire ena
.wea (ram_we ), // input wire [0 : 0] wea
.addra (ram_addr ), // input wire [4 : 0] addra
.dina (ram_wr_data ), // input wire [7 : 0] dina
.douta (ram_rd_data ) // output wire [7 : 0] douta
);
endmodule
可以看出 ip_1port_ram 顶层模块只是例化了 IP 核 （blk_mem_gen_0） 和读写模块 （ram_rw） ，其中读写模块负责产生对 RAM IP 核读/写所需的所有数据、地址和读写使能信号，同时将 RAM IP 读出的数据也连接至 ram_rw 模块。
3.4 RAM读写模块设计

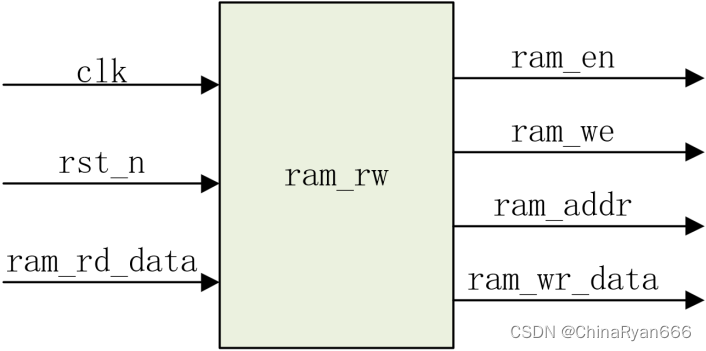

首先介绍下 RAM 读写模块的设计， 在 RAM 读写模块中， 我们的输入信号主要有系统时钟信号、系统复位信号和 RAM IP 核输出的读数据（ram_rd_data），输出有控制 RAM 所需的 ram_en（RAM 端口使能）、ram_we（读写使能）、 ram_addr（读写地址） 和 ram_wr_data（写数据） 这四个信号。由上述分析绘制出如下图所示的模块框图：

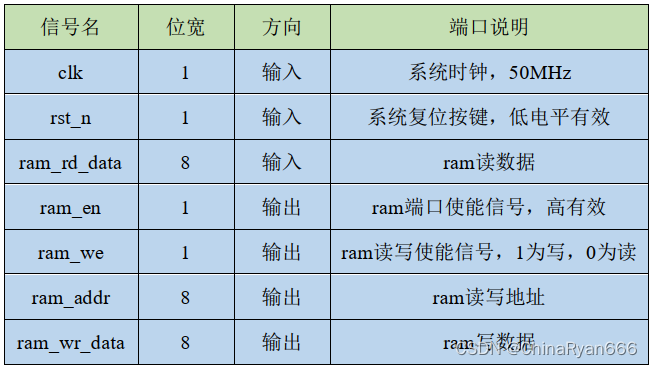

模块端口与功能描述如下表所示：
3.4.1 绘制波形图

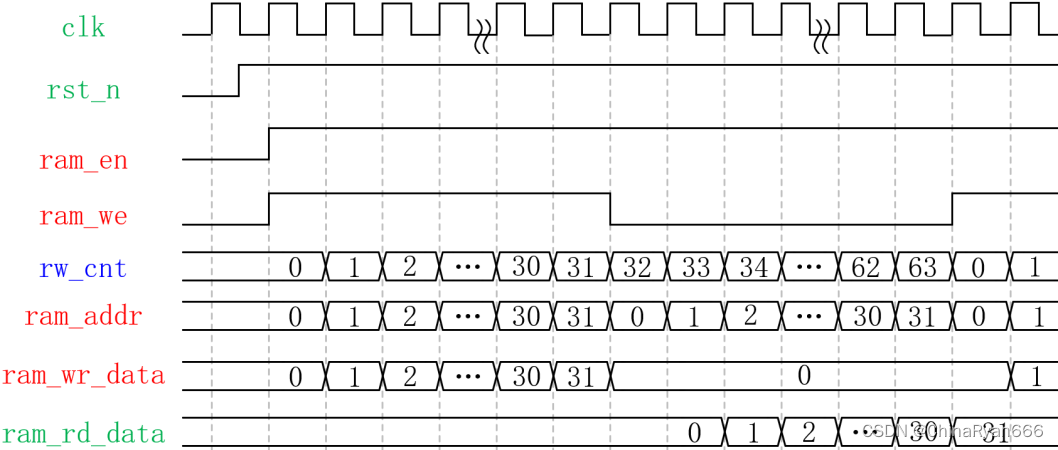

在编写代码之前，我们可以先绘制一个大致的模块端口信号的波形图，其中时钟和复位信号是必不可少的， ram_en（RAM 端口使能信号）、 ram_we（读写使能信号）、 ram_addr（读写地址）、 ram_wr_data（写数据） 信号是我们使用 RAM 时要控制的信号， ram_rd_data 是 RAM 输出的数据， rw_cnt（读写计数器） 是用来改变读写使能状态的，以读写 32 个数据为例，绘制出如下波形图：
当系统复位结束后，我们便一直对 RAM 进行读写操作，所以 ram_en 在复位结束后一直处于使能状态。因为是读写 32 个数据，所以地址一直在 0~31 之间循环计数。接着我们用一个计数器（rw_cnt）循环计数 0~63 ，以此来对读写使能信号（ram_we）进行切换。当计数器值在 0~31 时进行写操作，写操作期间我们需要将 ram_we 置为高；当计数器值在 32~63 时进行读操作，读操作期间我们需要将 ram_we 置为低。
在写操作期间，写数据（ram_wr_data）由 0 开始累加（步进为 1），直到累加值等于 31（即写入 32个数据）时清零。而读数据只需要我们给出地址即可，需要注意的是读数据的输出会比地址晚一个时钟周期，当我们由读状态切换至写状态时，读数据会保持最后一次读出的数据。
3.4.2 代码编写
ram_rw 模块用于产生 RAM 读/写操作所需的信号，其代码如下所示：
module ram_rw(
input clk , //时钟信号
input rst_n , //复位信号，低电平有效
output reg ram_en , //ram使能信号
output ram_we , //ram读写选择
output reg [4:0] ram_addr , //ram读写地址
output reg [7:0] ram_wr_data, //ram写数据
input [7:0] ram_rd_data //ram读数据
);
//reg define
reg [5:0] rw_cnt ; //读写控制计数器
//*****************************************************
//** main code
//*****************************************************
//rw_cnt计数范围在0~31,写入数据;32~63时,读出数据
assign ram_we = (rw_cnt <= 6'd31 && ram_en == 1'b1) ? 1'b1 : 1'b0;
//控制RAM使能信号
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
ram_en <= 1'b0;
else
ram_en <= 1'b1;
end
//读写控制计数器,计数器范围0~63
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
rw_cnt <= 6'b0;
else if(rw_cnt == 6'd63 && ram_en)
rw_cnt <= 6'b0;
else if(ram_en)
rw_cnt <= rw_cnt + 1'b1;
else
rw_cnt <= 6'b0;
end
//读写地址信号 范围：0~31
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
ram_addr <= 5'b0;
else if(ram_addr == 5'd31 && ram_en)
ram_addr <= 5'b0;
else if (ram_en)
ram_addr <= ram_addr + 1'b1;
else
ram_addr <= 5'b0;
end
//在WE拉高期间产生RAM写数据,变化范围是0~31
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
ram_wr_data <= 8'b0;
else if(ram_wr_data < 8'd31 && ram_we)
ram_wr_data <= ram_wr_data + 1'b1;
else
ram_wr_data <= 8'b0 ;
end
ila_0 u_ila_0 (
.clk(clk), // input wire clk
.probe0(ram_en), // input wire [0:0] probe0
.probe1(ram_we), // input wire [0:0] probe1
.probe2(ram_addr), // input wire [4:0] probe2
.probe3(ram_wr_data),// input wire [7:0] probe3
.probe4(ram_rd_data) // input wire [7:0] probe4
);
endmodule
模块中定义了一个读写控制计数器 （rw_cnt），当计数范围在 0~ 31 之间时，向 ram 的 0~ 31地址写入数据（ 0~ 31）；当计数范围在 32~ 63 之间时，从 ram 的 0~31 地址中读出数据。
4 仿真验证
4.1 编写TestBench
我们接下来先对代码进行仿真，因为本章实验我们只有系统时钟和系统复位这两个输入信号，所以仿真文件也只需要编写这两个信号的激励即可， TestBench 代码如下：
`timescale 1ns / 1ps //仿真单位/仿真精度
module tb_ip_1port_ram();
//parameter define
parameter CLK_PERIOD = 20; //时钟周期 20ns
//reg define
reg sys_clk;
reg sys_rst_n;
//信号初始化
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
#200
sys_rst_n = 1'b1;
end
//产生时钟
always #(CLK_PERIOD/2) sys_clk = ~sys_clk;
ip_1port_ram u_ip_1port_ram(
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n )
);
endmodule
4.2 代码仿真

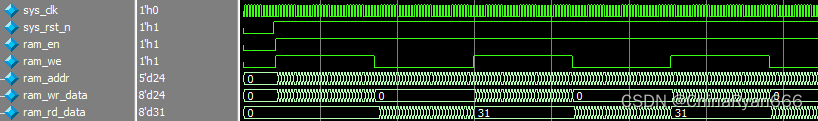

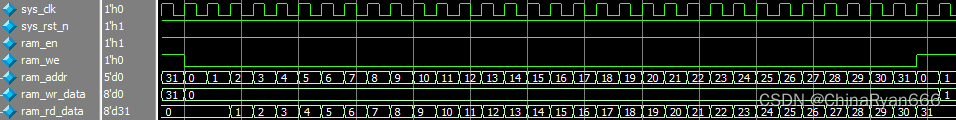

通过仿真我们得到了以下波形图：
可以看出我们的波形是满足我们所选择的不变模式的，即读写不同时进行。接下来我们展开波形图，分别看一下写操作与读操作时的波形。

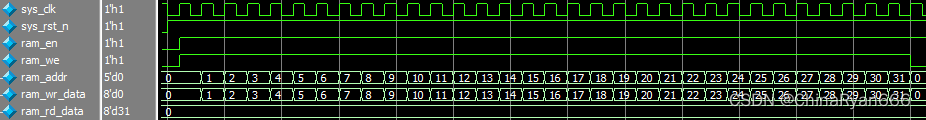

写操作波形图如下所示：
由上图可知， ram_wea 信号拉高，说明此时是对 ram 进行写操作。 ram_wea 信号拉高之后，地址和数据都是从 0 开始累加，也就说当 ram 地址为 0 时，写入的数据也是 0；当 ram 地址为 1 时，写入的数据也是 1，我们总共向 ram 中写入 32 个（即 0~31）数据。

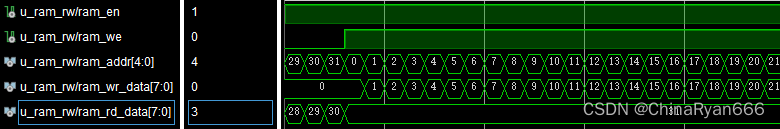

读操作波形图如下所示：
由上图可知， ram_wea 信号拉低，说明此时是对 ram 进行读操作。 ram_wea 信号拉低之后， ram_addr 从0 开始增加，即从 ram 的地址 0 开始读数据； ram_rd_data 在给出地址的下一个时钟周期后，开始输出数据，输出的数据为 0、 1、 2……30、 31，和我们写入的值是相等的，也就是说，我们创建的 RAM IP 核从仿真结果上来看是正确的。
5 下载验证
5.1 引脚约束

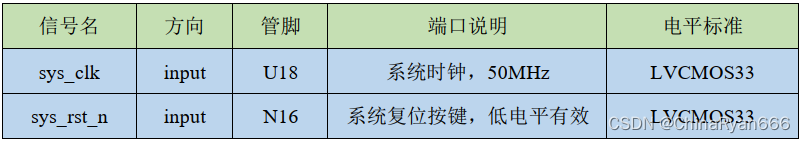

在仿真验证完成后，接下来对引脚进行分配，并上板验证。 本实验中，系统时钟、按键复位的管脚分配 （根据自己的开发板来改写） 如下图所示：
对应的 XDC 约束语句如下所示：
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
Vivado 软件中 IO Planning 界面如下图所示：
5.2 添加 ila IP 核进行在线调试
接下来添加 ILA IP 核，将 ram_en（1 位）、 ram_wea（1 位）、 ram_addr（5 位）、 ram_wr_data（8 位） 和 ram_rd_data（8 位） 信号添加至观察列表中，添加 ILA IP 核的方法这里就不再赘述了，不会的朋友可以自行在CSDN上搜索教程（非常多）。本例程是将 ILA 例化在了 ram_rw 模块中，例化代码如下所示：
ila_0 u_ila_0 (
.clk(clk), // input wire clk
.probe0(ram_en), // input wire [0:0] probe0
.probe1(ram_we), // input wire [0:0] probe1
.probe2(ram_addr), // input wire [4:0] probe2
.probe3(ram_wr_data),// input wire [7:0] probe3
.probe4(ram_rd_data) // input wire [7:0] probe4
);
5.3 上板验证
编译工程并生成比特流文件后，将下载器一端连接电脑，另一端与开发板上的 JTAG 下载口连接，连接电源线，并打开开发板的电源开关。
点击 Vivado 左侧 “Flow Navigator” 窗口最下面的 “Open Hardware Manager” ，如果此时 Vivado 软件识别到了下载器，则点击 “Hardware” 窗口中 “Progam Device” ，在弹出的界面中选择 “Program” 下载程序。
RAM 写操作在 ILA 中观察到的波形如下图所示：
由上图可知， ram_wea 信号拉高之后，地址和数据都从 0 开始累加，也就说当 ram 地址为 0 时，写入的数据也是 0；当 ram 地址为 1 时，写入的数据也是 1。可以发现，写操作的验证结果与我们的仿真波形是一致。

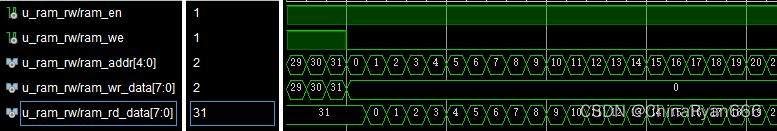

接着我们再来看一下 RAM 读操作在 ILA 中观察到的波形，如下图所示：
由上图可知， ram_wea 信号拉低之后， ram_addr 从0 开始增加，即从 ram 的地址 0 开始读数据； ram_rd_data 在给出地址的下一个时钟周期后，开始输出数据，输出的数据为 0， 1， 2……30， 31，和我们写入的值是相等的。我们可以发现，读操作的验证结果和仿真的波形也是一致的，至此说明了 IP 核之单端口 RAM 实验验证成功！
6 总结
本文我们主要介绍了存储器的分类、静态 RAM 的种类和特性，重点讲解了 Vivado 软件中如何将BGM IP 核配置成单端口 RAM 的方法，并调用其进行读写操作，希望对您有所帮助，有兴趣的朋友可以进一步联系我交流。
