1. 2^4<20<2^8，因此在设计中要用到两片74161芯片。

2. 新建BDF文件，保存工程。

3.将所需要的元器件和引脚拖入区域内并完成连接，如图1所示

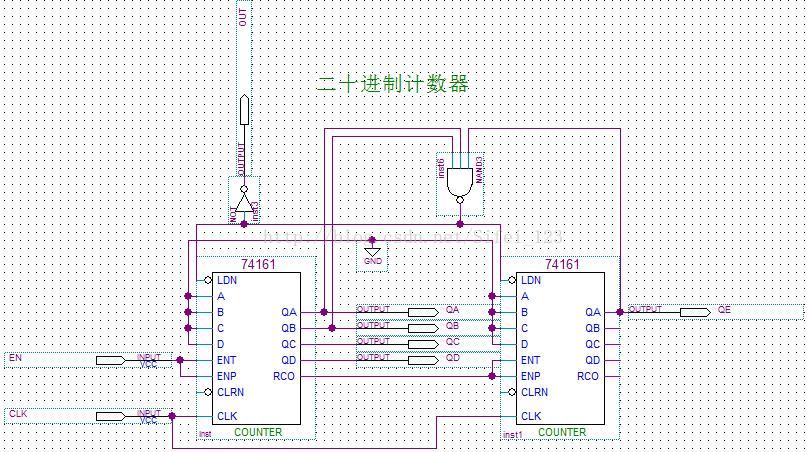

图1. 二十进制计数器连接图

4.建立VWF文件，仿真后得到结果如图2

图2、仿真结果
