IEPE与数据采集

一、IEPE的由来

IEPE是压电集成电路,Integrated Electronics Piezo-Electric的缩写。

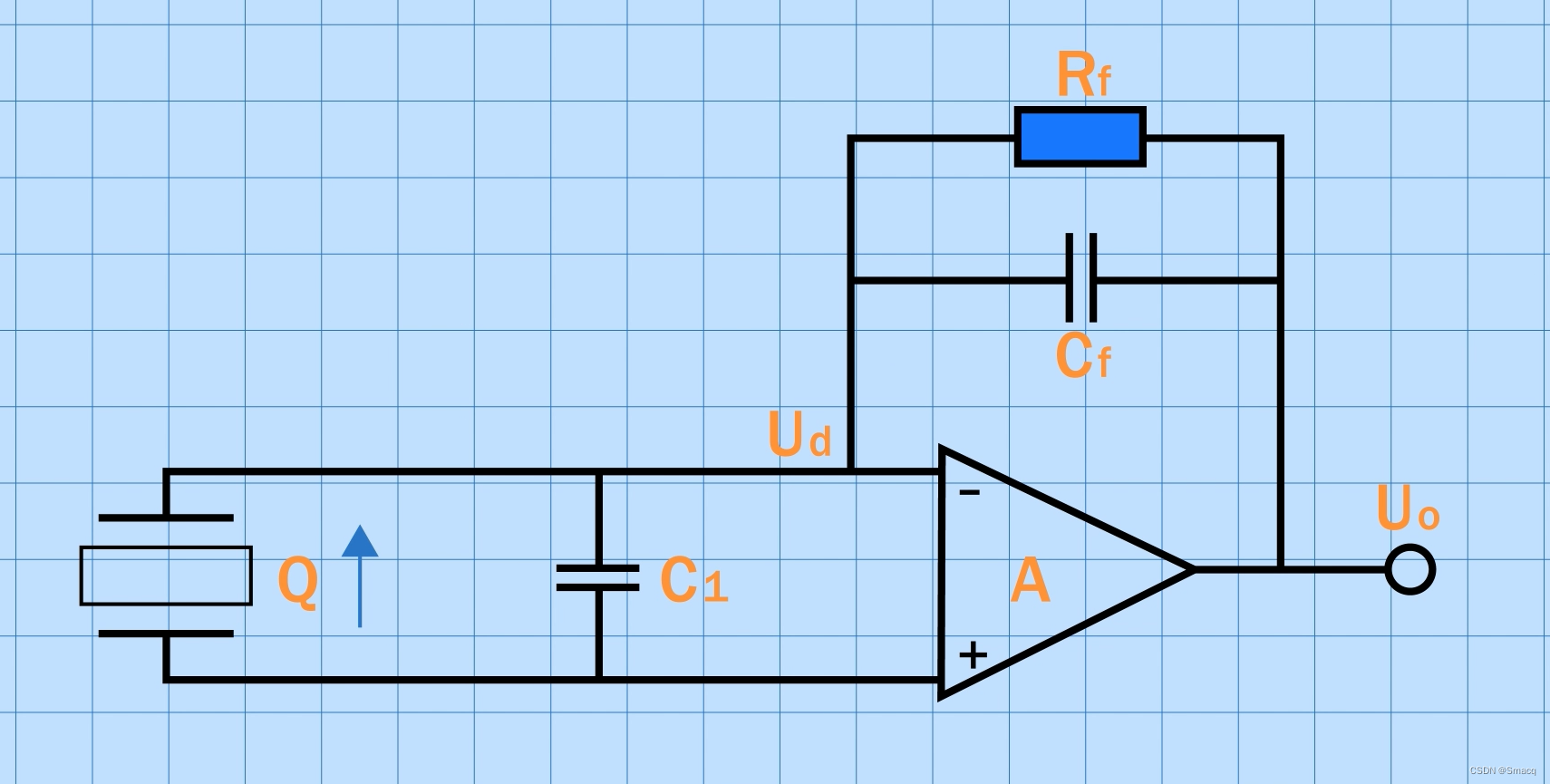

它指的是一种自带电量放大器或电压放大器的加速度传感器,也有人将它叫做ICP。这种称呼产生于上世纪六七十年代,当时有很多厂家生产这种带内置电路的压电传感器,其中PCB公司将自己生产的传感器命名为ICP,其他公司也就开始使用这一称谓。

 随着市场的扩大,PCB公司就将ICP注册为商品名,导致其他公司不能使用,所以业内提出以IEPE来命名这种传感器,并逐渐受到了行业内众多公司的认同,包括PCB公司。但国内PCB的产品较多,所以ICP的叫法也就沿用了下来。

二、IEPE的检测原理

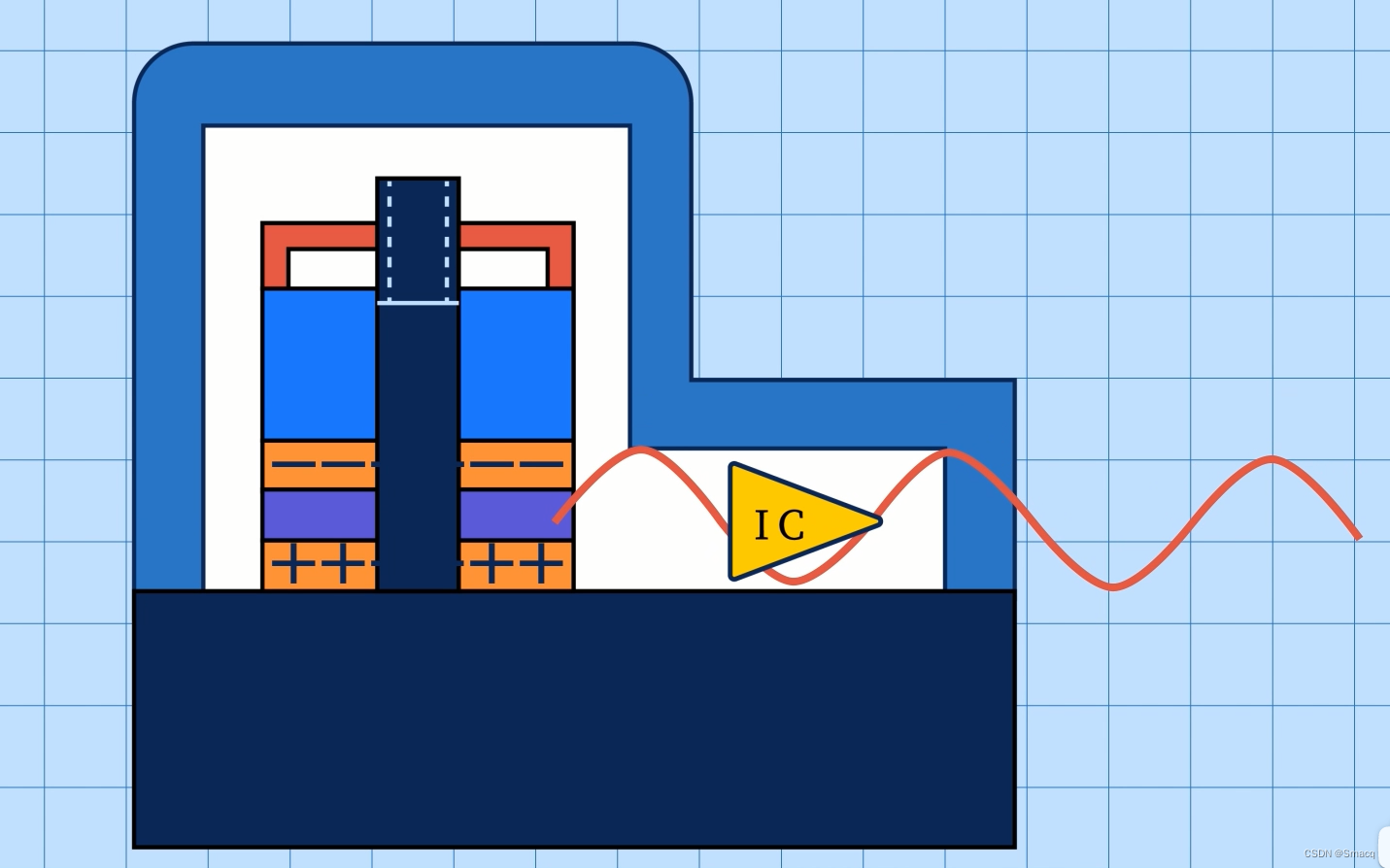

回归正题,IEPE既然是一种压电式传感器,那么它利用的原理自然是压电效应。压电效应又分为正压电效应和负压电效应 。正压电效应是指: 某些电介质在一定方向上 ,受到外力作用产生形变时 , 介质内部会发生极化现象, 在它的两个相对表面上,会产生正负相反的电荷。这里的电介质就是指一些特殊的材料,比如压电陶瓷等。

 当外力消失时,电荷就会消失,当外力的方向发生变化,电荷的极性也会随之改变。

逆压电效应是指:向电介质的极化方向上施加一个电场,介质会随之发生形变,当电场消失,介质的形变也会消失。由此可见压电效应是一种瞬时的变化,所以压电传感器可以测量动态量。

 IEPE也是一种加速度传感器,它是怎样将加速度转变为电信号的呢?

首先我们要明白加速度是什么。加速度是由牛顿第二定律定义的,常见表述是:物体加速度的大小跟作用力成正比,跟物体的质量成反比。加速度的方向,与作用力的方向保持一致。公式表示为:a=F/m ,其中F为物体受到的合力,m为物体的质量,a为物体的加速度,单位是m/s^{2}。质量m一般不会变化,可以提前测得。而力F的大小,则可以利用压电效应测量,这样就可以求物体加速度的大小。

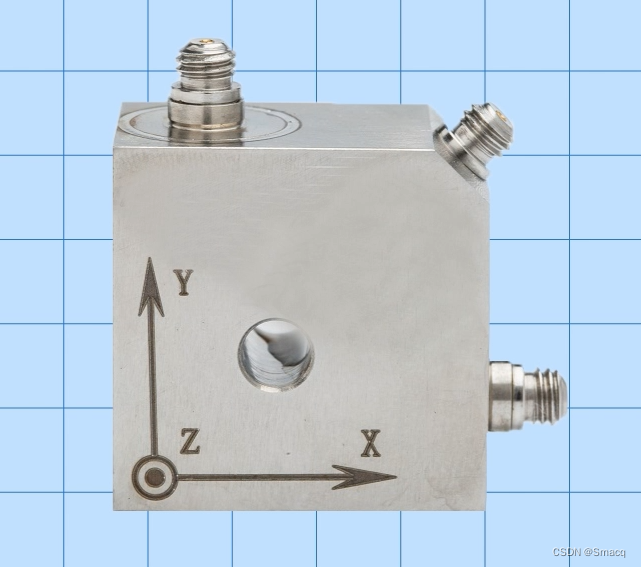

还有一个问题,因为力与加速度都是矢量,即它们都是有方向的。
