干湿节点怎样接线

本文以Smacq M1000系列模块为例,详细讲解干湿节点的概念、接线方法和注意事项。重点介绍了干节点与湿节点的区别,连接湿节点时需注意节点兼容性和极性,并通过实验展示了如何用DI端口采集信号以及DO端口控制继电器。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

文章以Smacq的M1000系列模块的数字输入输出端口为例说明有关干湿节点的接线问题。

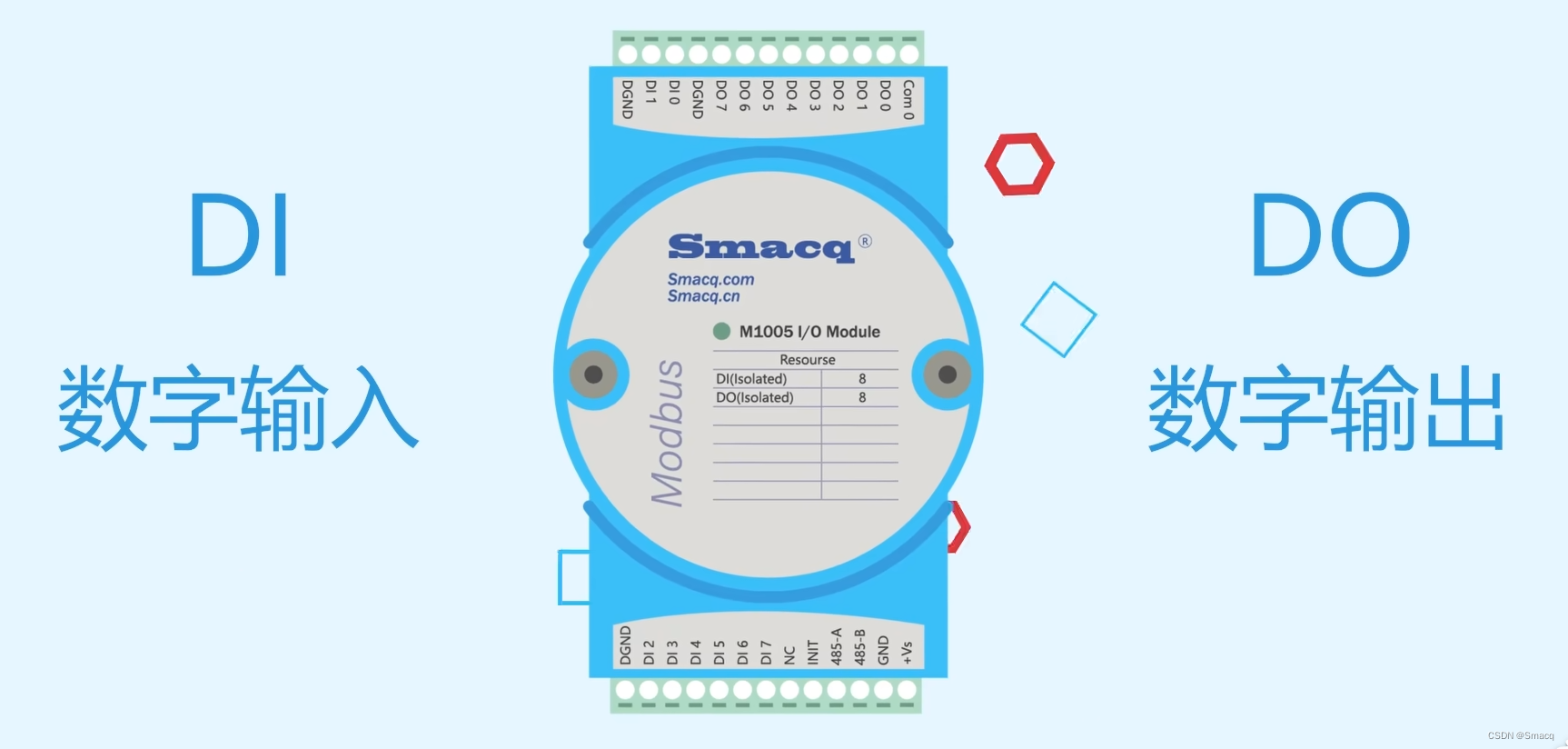

图1  M1005

 一、干、湿节点是什么?

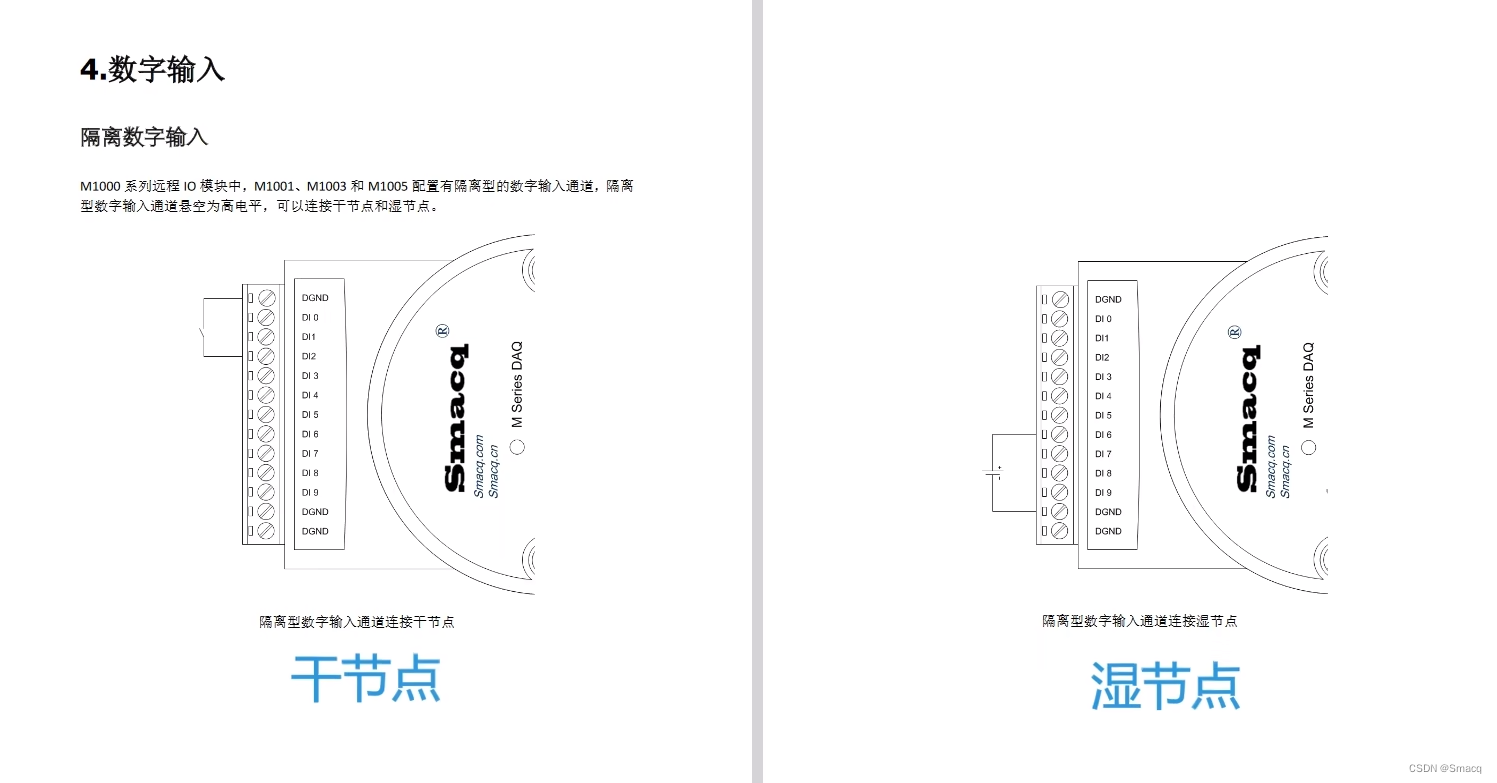

查看M1005的用户手册,数字输入通道可以连接干节点和湿节点,说明它们是一种可被检测的信号。

图2  M1005用户手册

 干节点的定义是:无源开关,具有接通和断开的两种状态,两个节点之间没有极性,可以互换。

图3  干节点

 常见的干节点信号有:各种开关、各种按键、各种传感器或是继电器等的输出。

图4  几种干节点

 湿节点的定义是:有源开关,具有有电和无电的两种状态,两个节点之间有极性,不能反接。

图5  湿节点

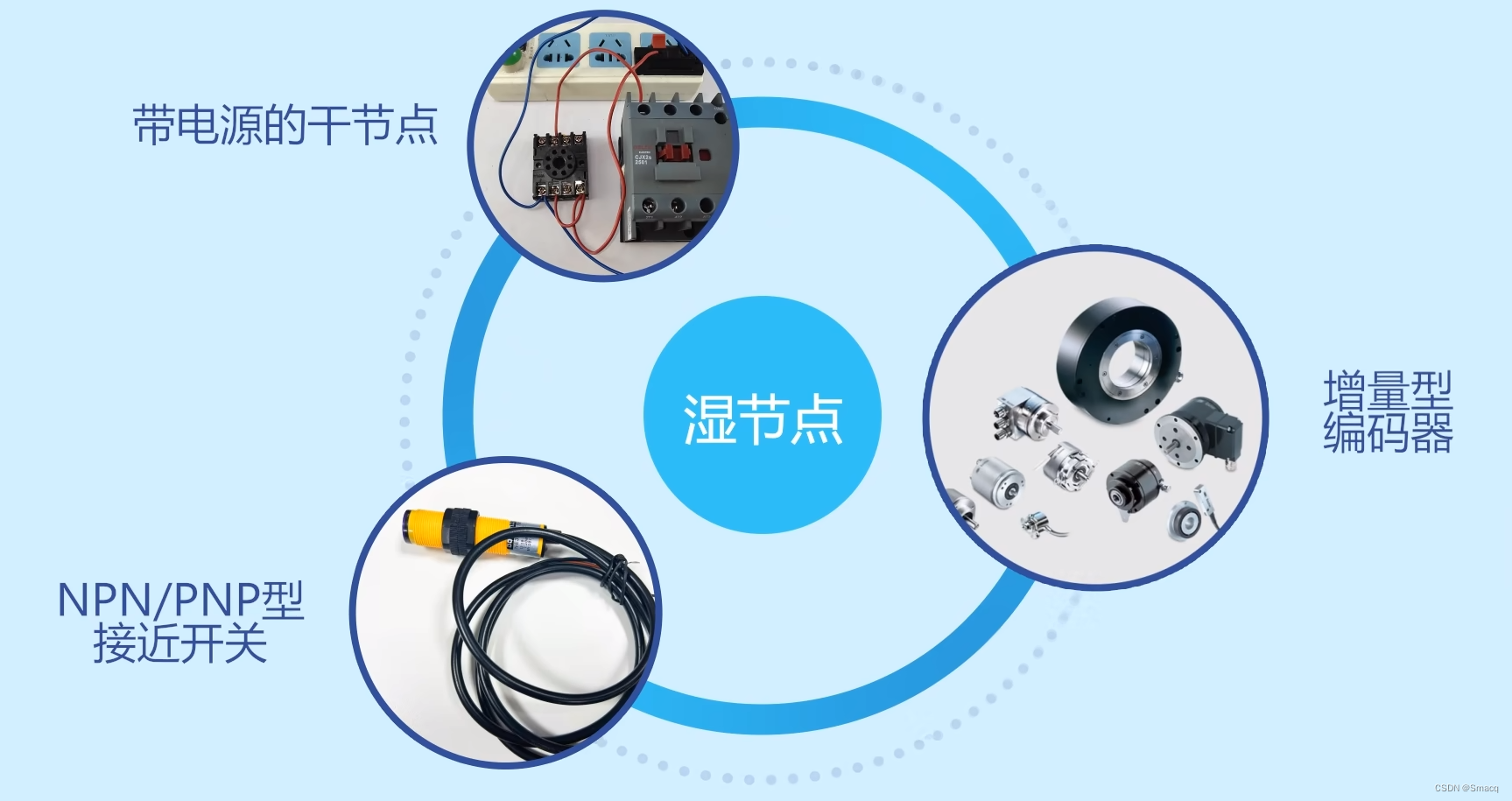

 常见的湿节点信号有:具备电源的干节点信号、NPN/PNP型的接近开关、增量型编码器等。

图6  几种湿节点

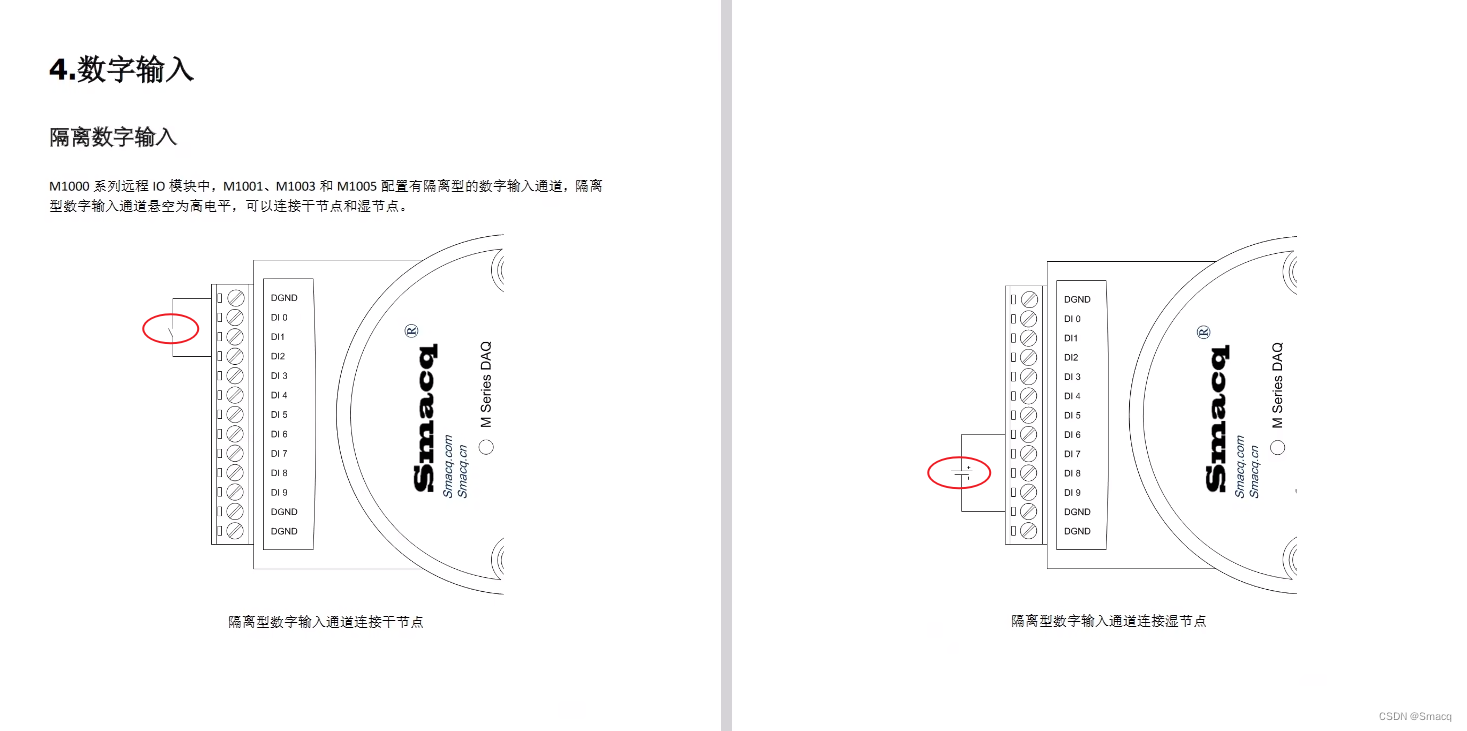

 究其本质,干节点和湿节点的区别在于是否有源。源,即是电源,所以干节点也叫做无源节点,湿节点也可以称为有源节点。

图7  干、湿节点的区别

 具体的区分方法是:如果是无源节点(干节点),就是由采集设备提供动力(一般是查询电压),回路经过节点后,返回到设备中;

图8  干节点的运行回路

 如果是有源节点(湿节点),那么就是由节点提供动力(一般是外接电源),进入采集设备然后返回节点。

图9  湿节点的运行回路

 这里我们提到了有源节点与无源节点,它们都是开关量。而与其名称极为相似的有源信号和无源信号指的是模拟量。这一点大家要区分开来。

二、连接湿节点时的注意事项

通过上节对干、湿节点的介绍,我们可以发现干节点十分简单,所以在连接时也没有特别需要注意的地方。这里还是主要介绍连接湿节点时需要注意的事项。

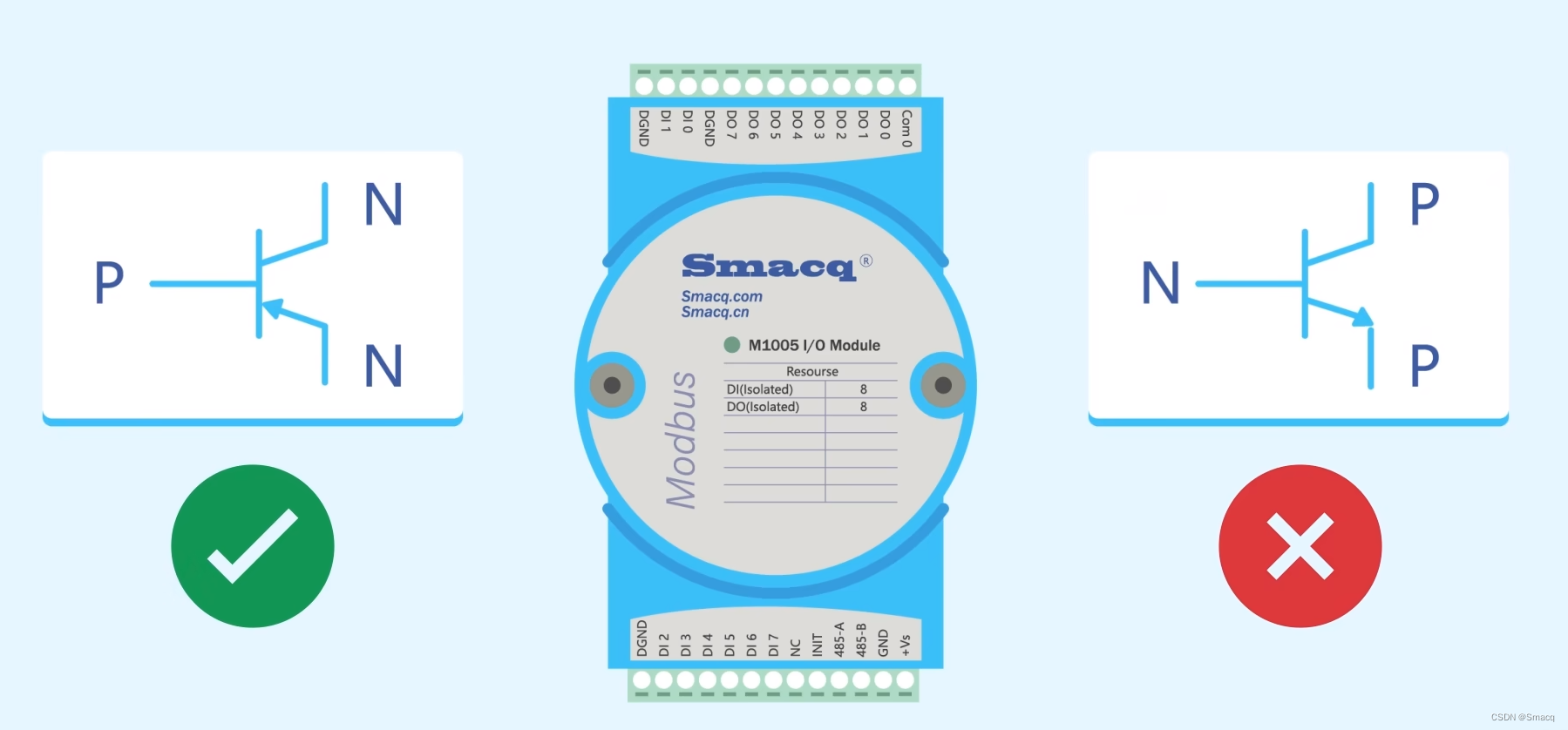

我们首先要关注的是节点的回路与采集设备的回路是否兼容。以本文使用的Smacq M1005模块为例,它只可接入NPN型的湿节点。

图10  只能接入NPN型湿节点

这是为什么呢?因为模块的设计是兼顾干湿节点的,这使得DI端口默认悬空是高电平。当干节点的一端连接至DI,另一端连接至DGND,如果开关闭合,DI默认的高电平便被下拉成低电平;如果开关开启则DI还是高电平,这样便可以判断回路的通断了。

图11  对干节点的采集判断

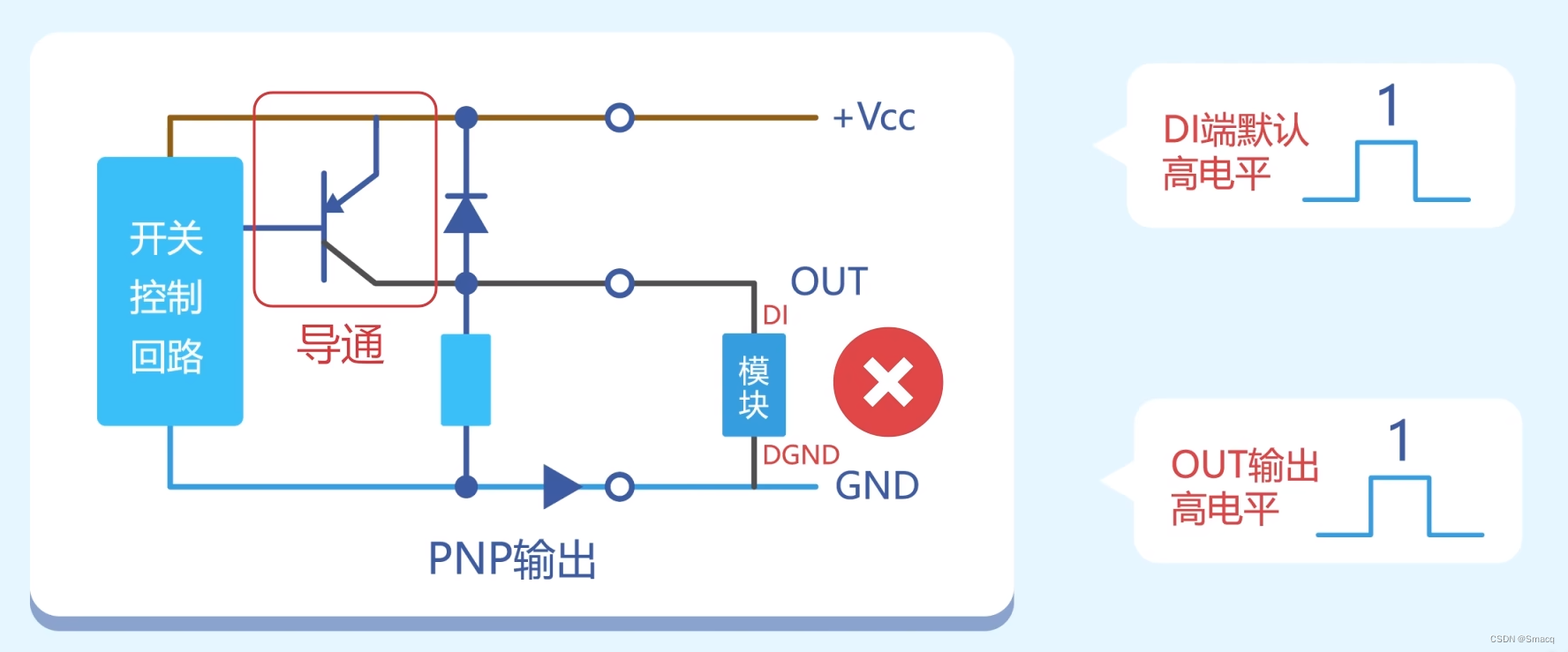

 然而在连接PNP型湿节点时就会出现这样的问题:如下图所示,如果设备没有发出信号,PNP是断开的,OUT没有输出,所以DI端保持默认的高电平;当设备有信号触发,PNP导通,OUT输出高电平,那么DI端依然是默认的高电平。显然,模块无法正确判断设备是否发出信号。

图12  对PNP型湿节点的采集判断

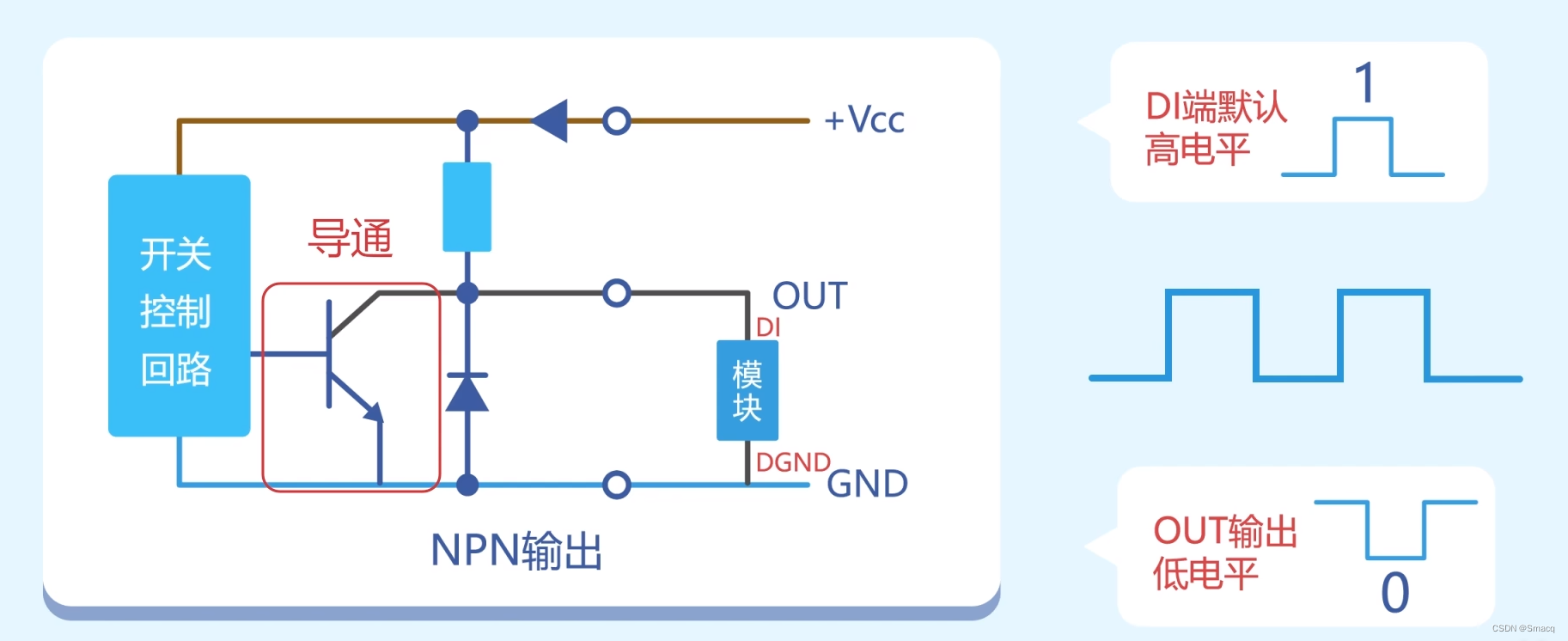

 不过当我们使用NPN型湿节点时却没有这样的困扰:如果设备没有信号触发,NPN断开,OUT输出高电平,与DI的默认电平一致;当设备有信号触发,NPN导通,OUT输出低电平,将模块的DI端下拉为低电平。这样DI端就会产生高低电平的变化,便可以判断设备是否有信号触发了。

图13  对NPN型湿节点的采集判断

 这里的PNP和NPN都是三极管,但由于它们的结构略有区别,也就造成了其在具体使用时的不同。不过在上述简单分析中,我们可以将三极管断开认为成此处是断路,将三极管导通认为成此处是直接通过导线连接。当然这是极为简略的处理方式。

连接湿节点时还要注意的一点是正负极性是否连接正确。因为它是有源节点,需要正确连接到回路上。

三、湿节点型的输出端

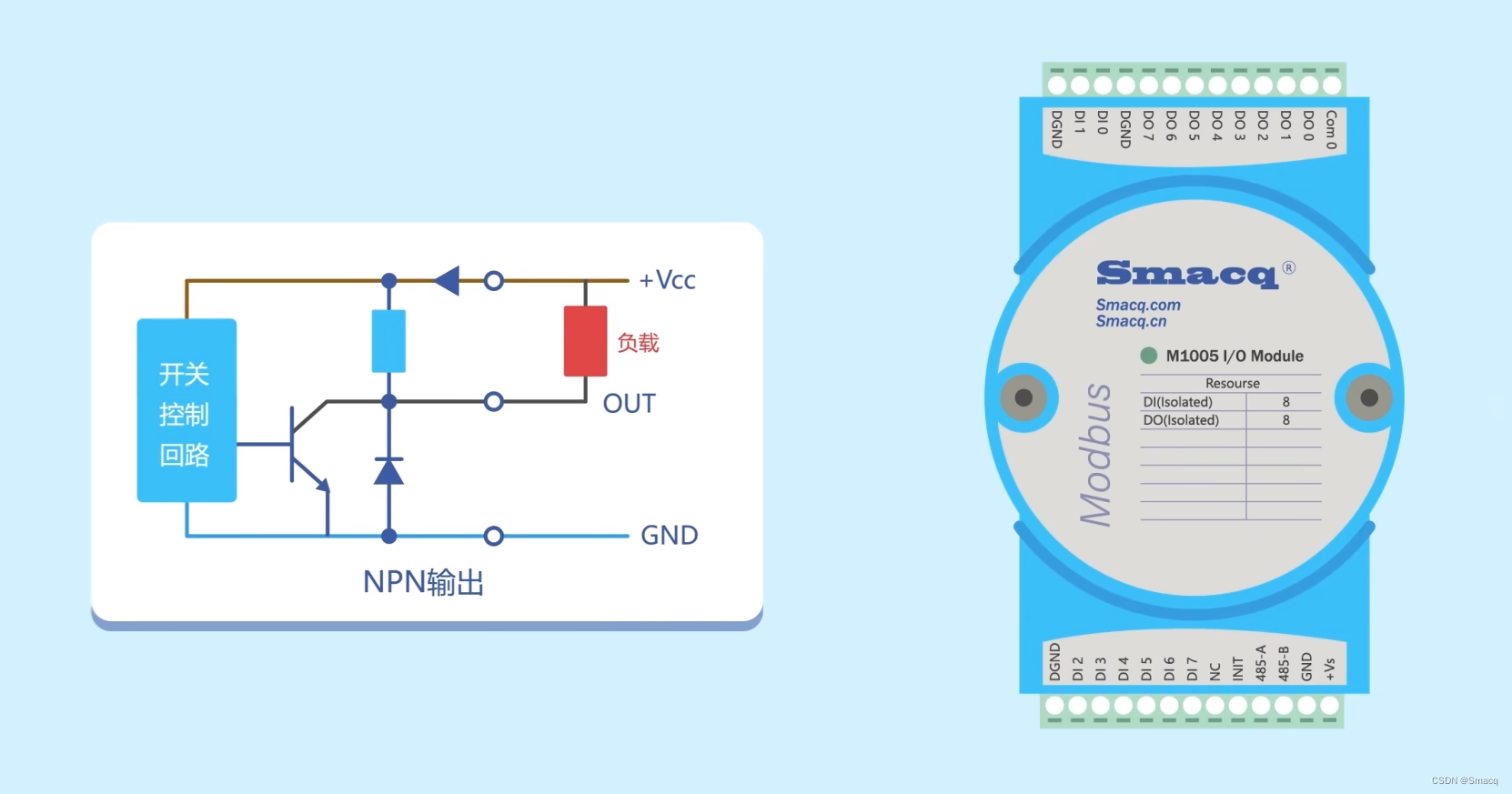

在之前的内容中,我们将干、湿节点当作被采集的对象。而在这一小节中,我们将从输出的角度观察节点。干节点自不必说,重要的还是湿节点类型。仍以M1005模块的数字输出端口为例,因为它的DO端是一个NPN型开关输出的端口。

图14  NPN型输出

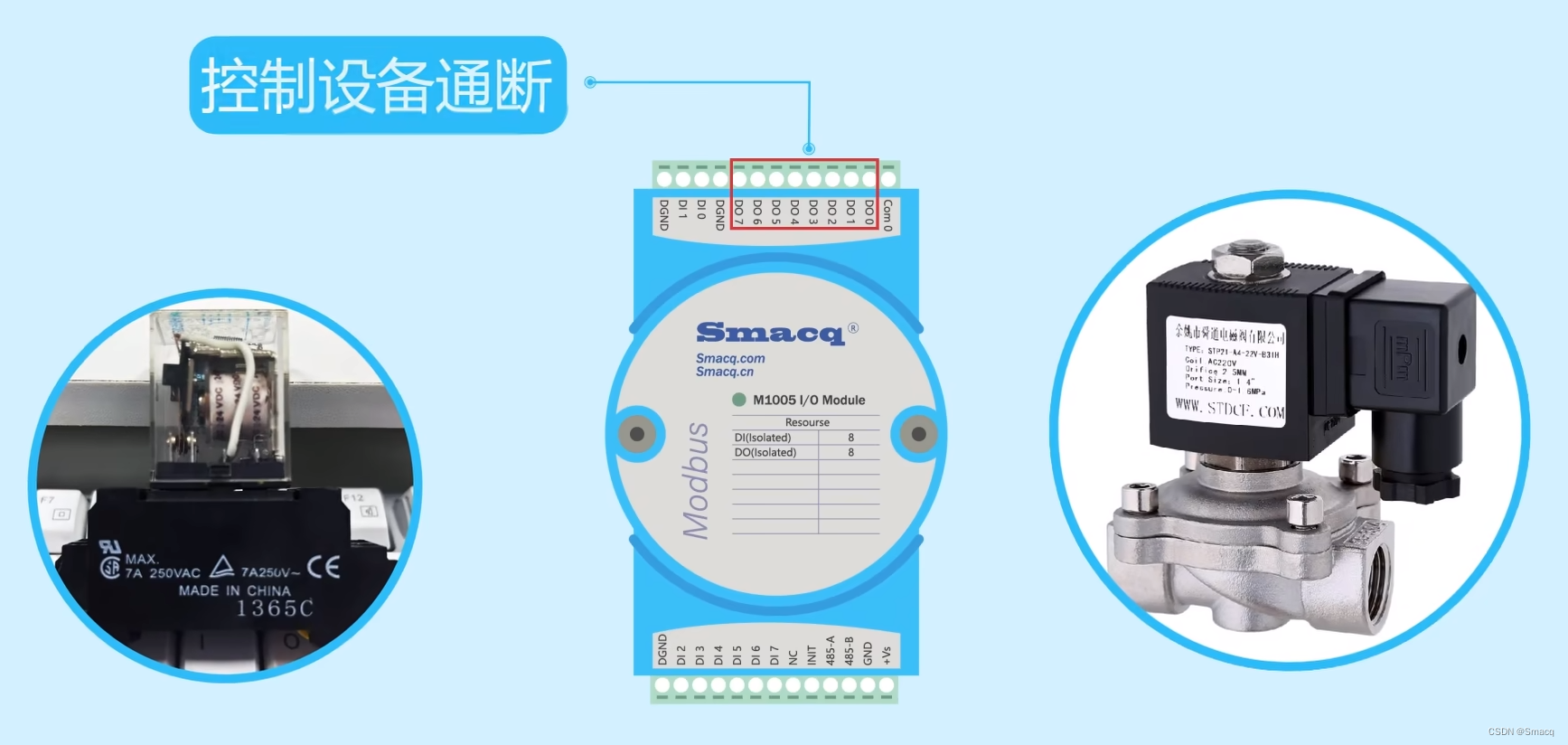

 一般用这些端口控制设备的通断,比如继电器或电磁阀等。

图15  继电器和电磁阀

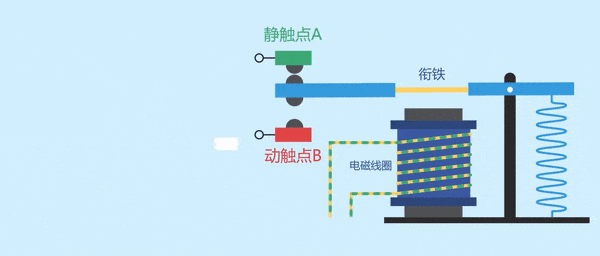

 这两种设备的使用场景虽然不同,但都是利用了电生磁的原理,使螺线管中的铁芯具有磁性,从而控制设备在吸附和断开间切换。

图16  电磁动作原理

当DO输出高电平,回路通电,控制设备动作。当DO输出低电平,回路断开,设备回复常态。

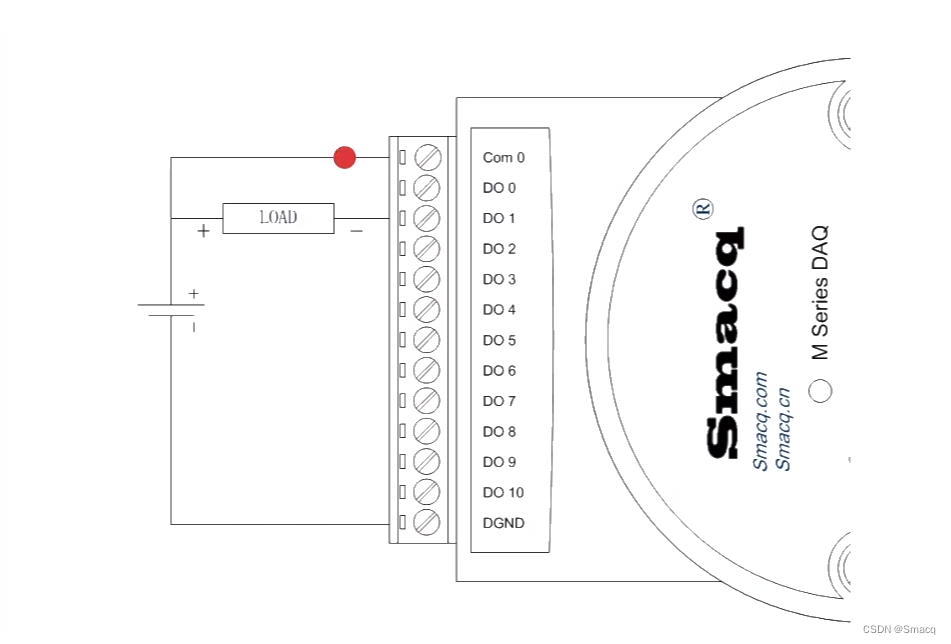

在用户手册中我们可以看到,电源正极一般会与COM口连接,这是因为设备断开后会产生一个很大的反向电压,可能损坏DO端口。而接入COM端,可以起到保护作用。

图17  连接COM端保护

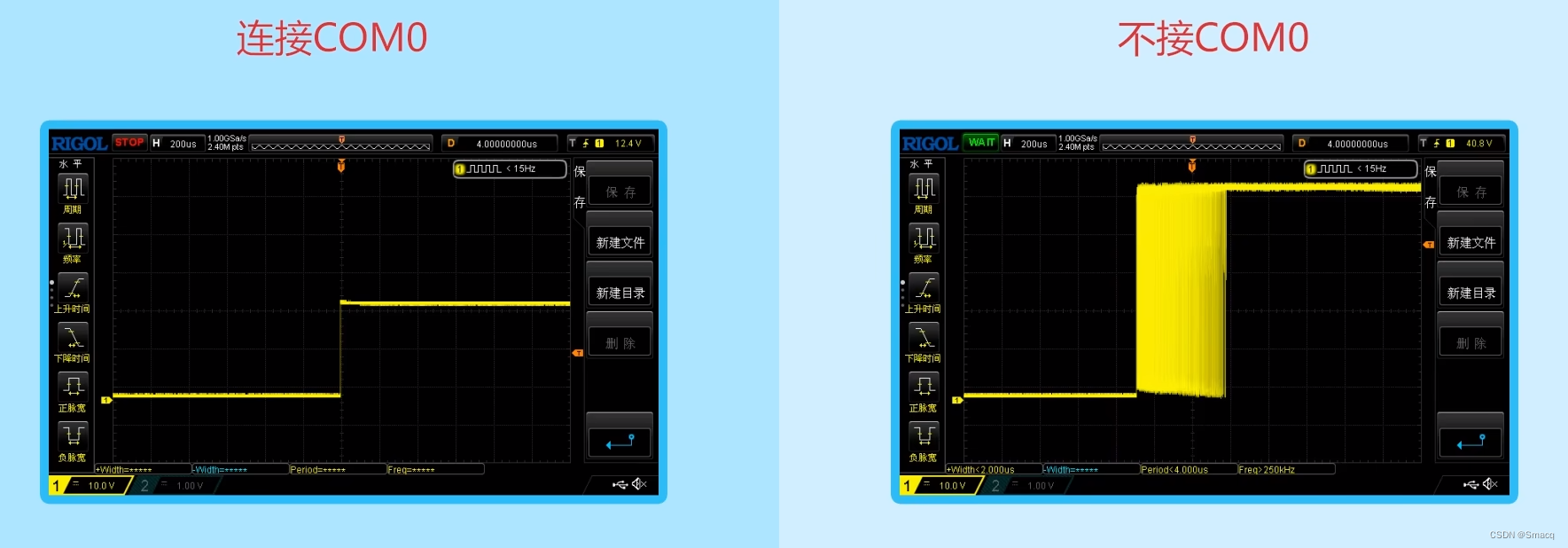

 下面模块是否连接COM0端的对比图。可以看到,如果连接COM端,电压变化很稳定,反向电压在24V左右。若没有连接COM端,电压则会不断发生振荡,而且反向电压在50V左右,极易损换设备。可见,COM端的保护是很有必要的。

图18  COM口的保护作用

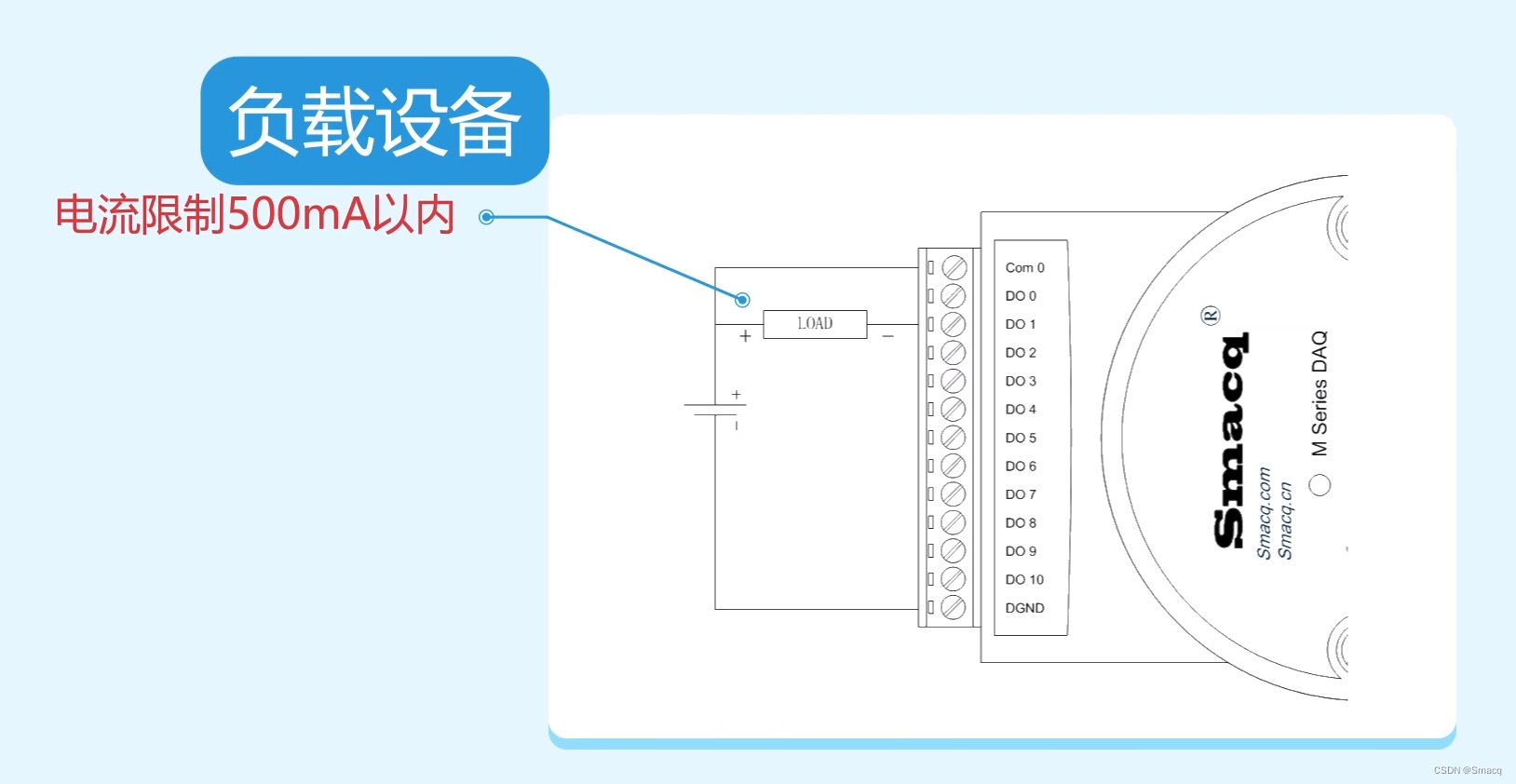

 同时还要注意,根据模块参数,负载的工作电流要限制在500mA以内。

图19  负载设备的限制

 如果使用场景的工作电流大于500mA,则可以用DO控制继电器比如M1002,再用继电器控制电磁阀等大电流设备。

图20  通过控制M1002间接控制大电流设备

 四、实验

接下来我们要进行两组实验:实验一,利用模块的DI端采集干湿节点的信号。实验二,利用模块的DO端(湿节点)控制继电器。

第一组实验需要的设备有,一个M1005模块,一个SDS1001转换器,信号发生器,NPN型接近开关以及一个直流电源。

图21  试验设备

 其中SDS1001转换器的功能是为M1005模块供电并将它的信号传递到电脑中。二者的连接方法,大家可以在M系列视频合集中查看,这里便不再赘述。

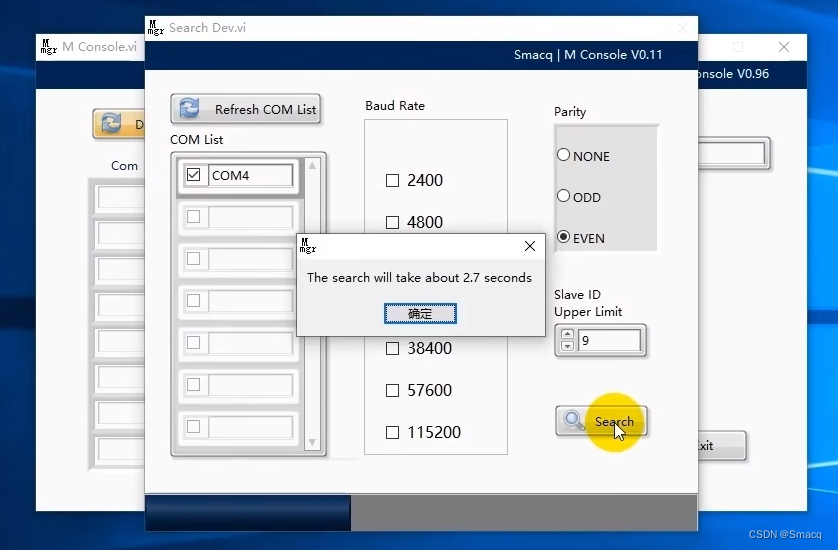

打开M Manager软件,

图22  打开软件,连接设备

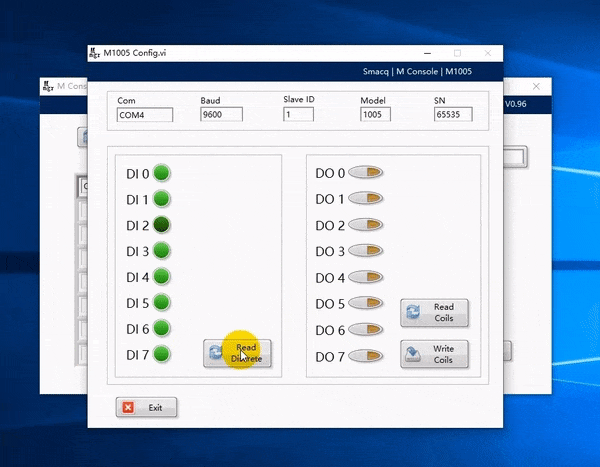

连接到模块后,点击Function Config按键就可以查看模块DI/O端口的状态。点击Read Discrete可以看到DI端口指示灯均亮起。

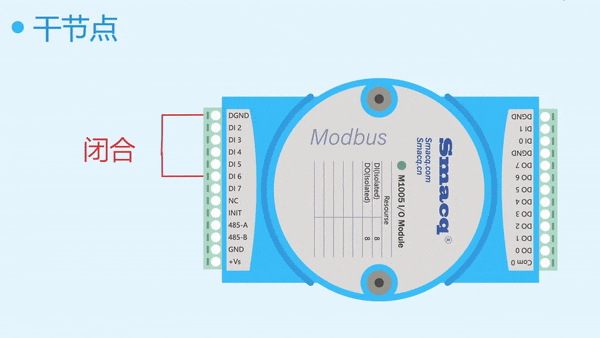

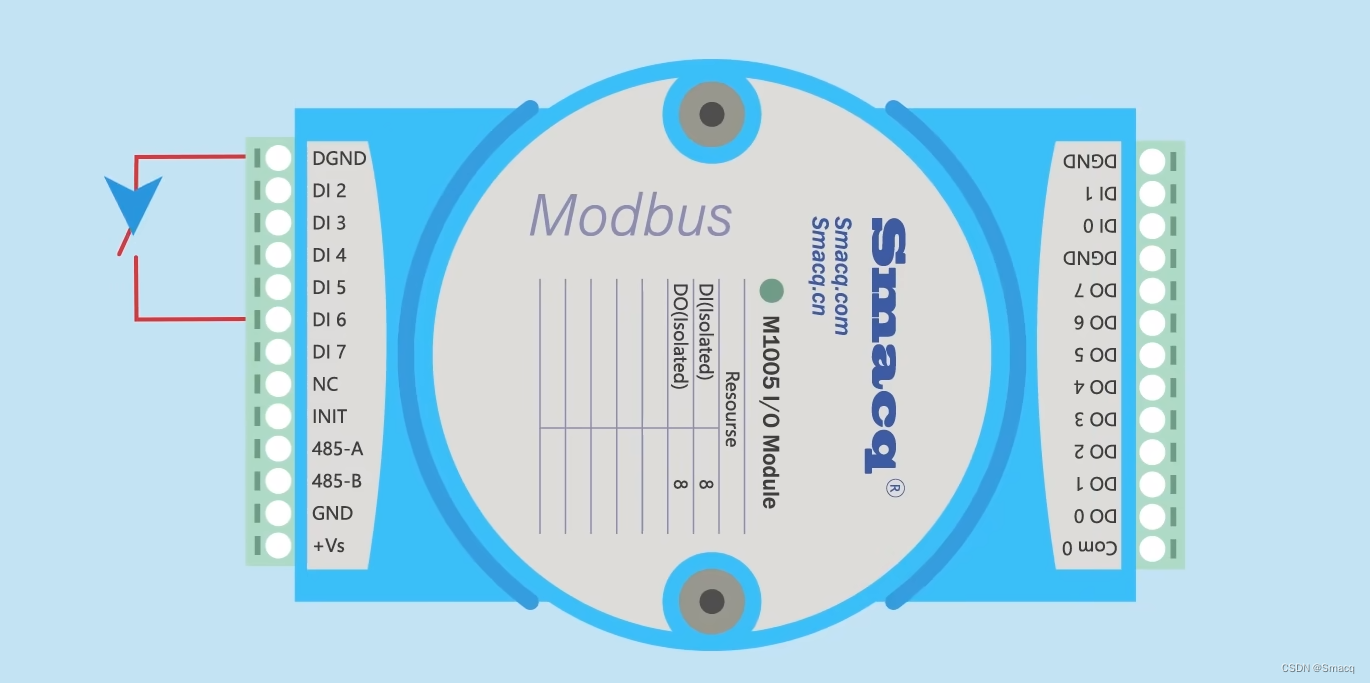

首先实验的是用DI采集干节点信号。因为干节点没有极性,所以我们直接以DGND与DI的短接模仿干节点连接到模块上的情况。

图23  干节点模拟实验接线图

 很简单,使用一根导线,将DI端口与DGND短接,点击Read Discrete就可以看到相应的DI端口的指示灯熄灭。

图24  干节点模拟实验结果

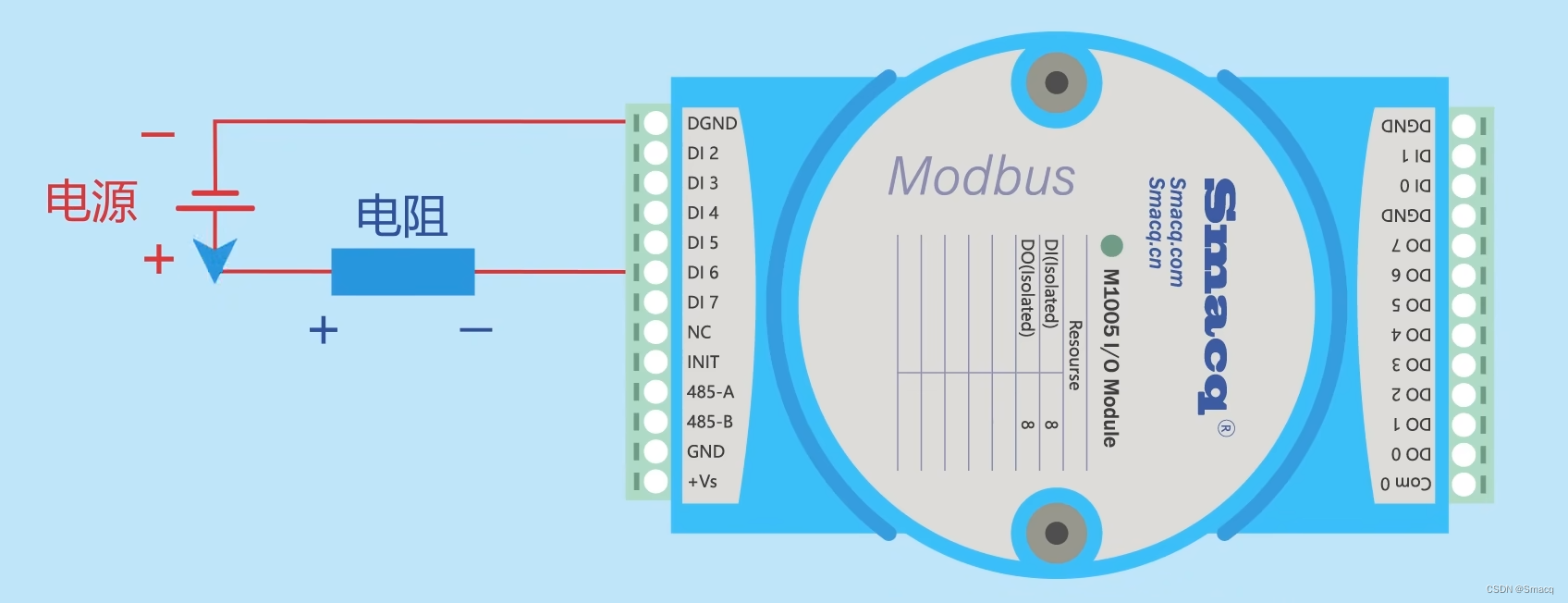

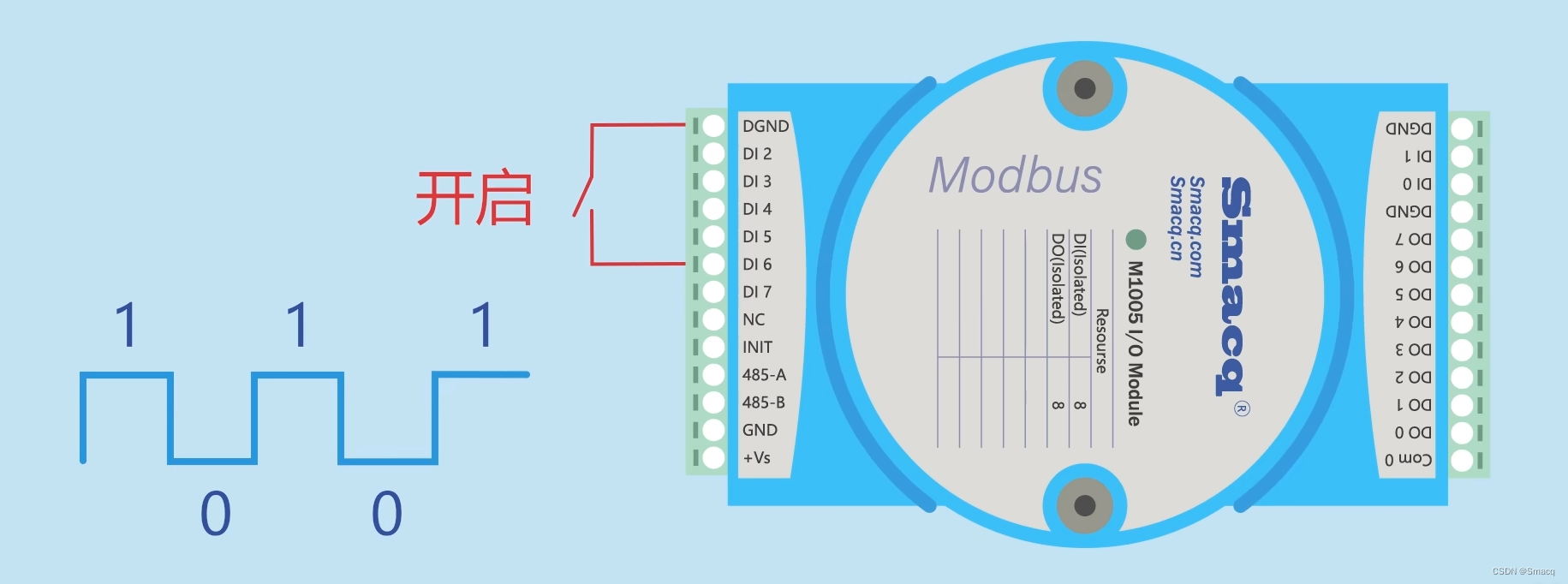

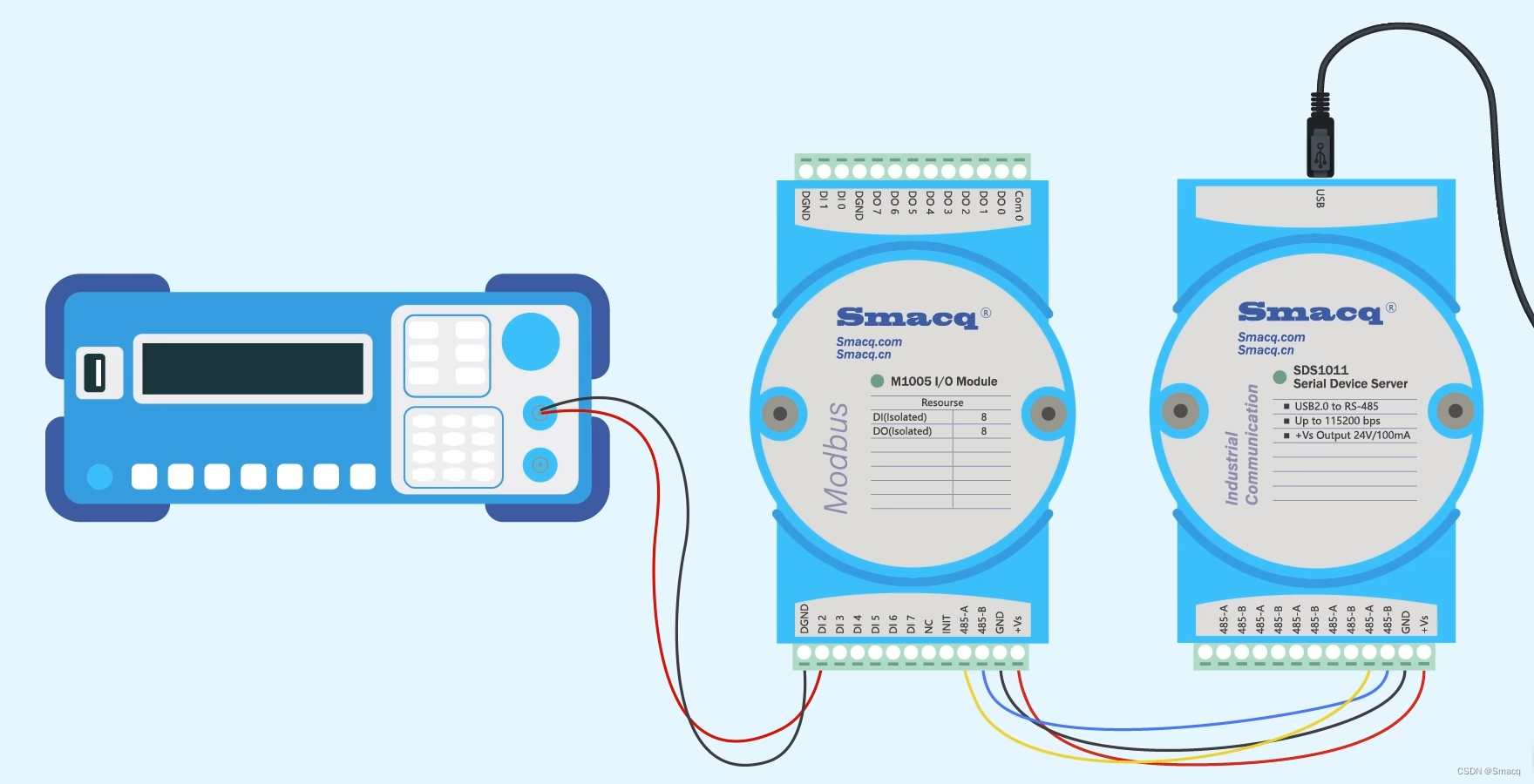

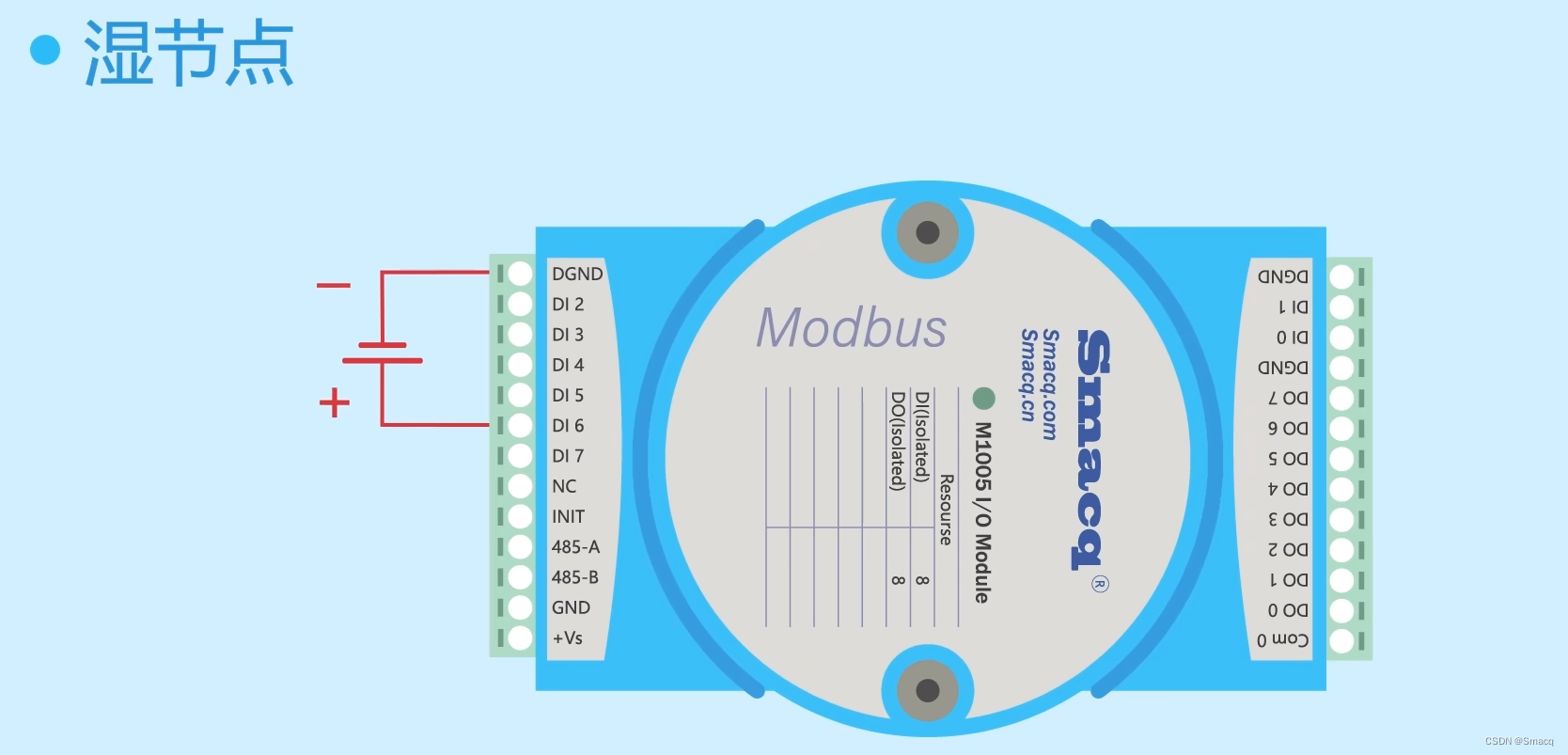

 接下来我们使用信号发生器模拟湿节点,其连接方法与干节点的连接方法基本一致,将信号发生器的负极与模块的DGND相连,将正极与模块的DI 2端口相连。

图25  湿节点模拟实验接线图

 使信号发生器发出一串波形,不断读取DI端口的状态,就可以看到它的变化了。

图26  湿节点模拟实验结果

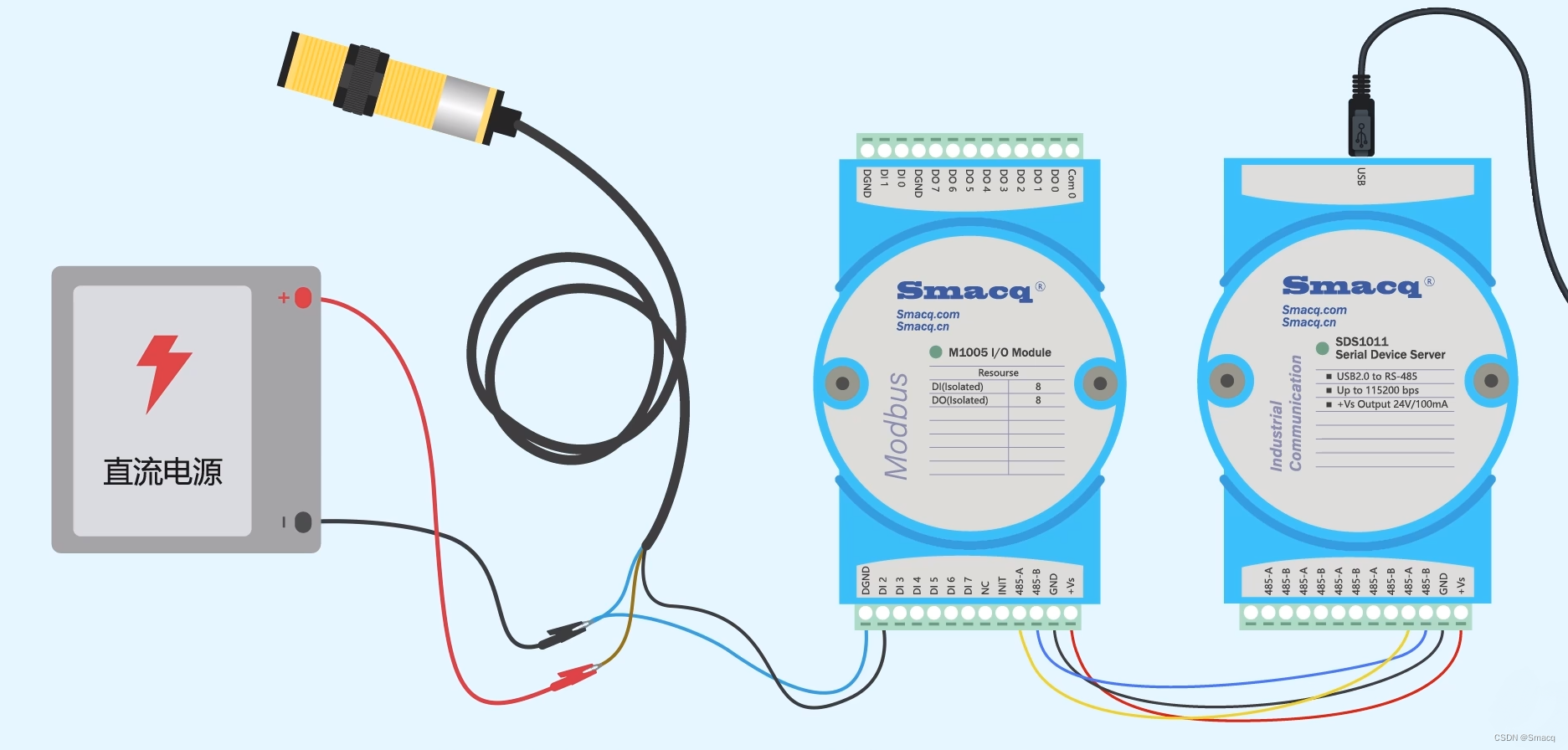

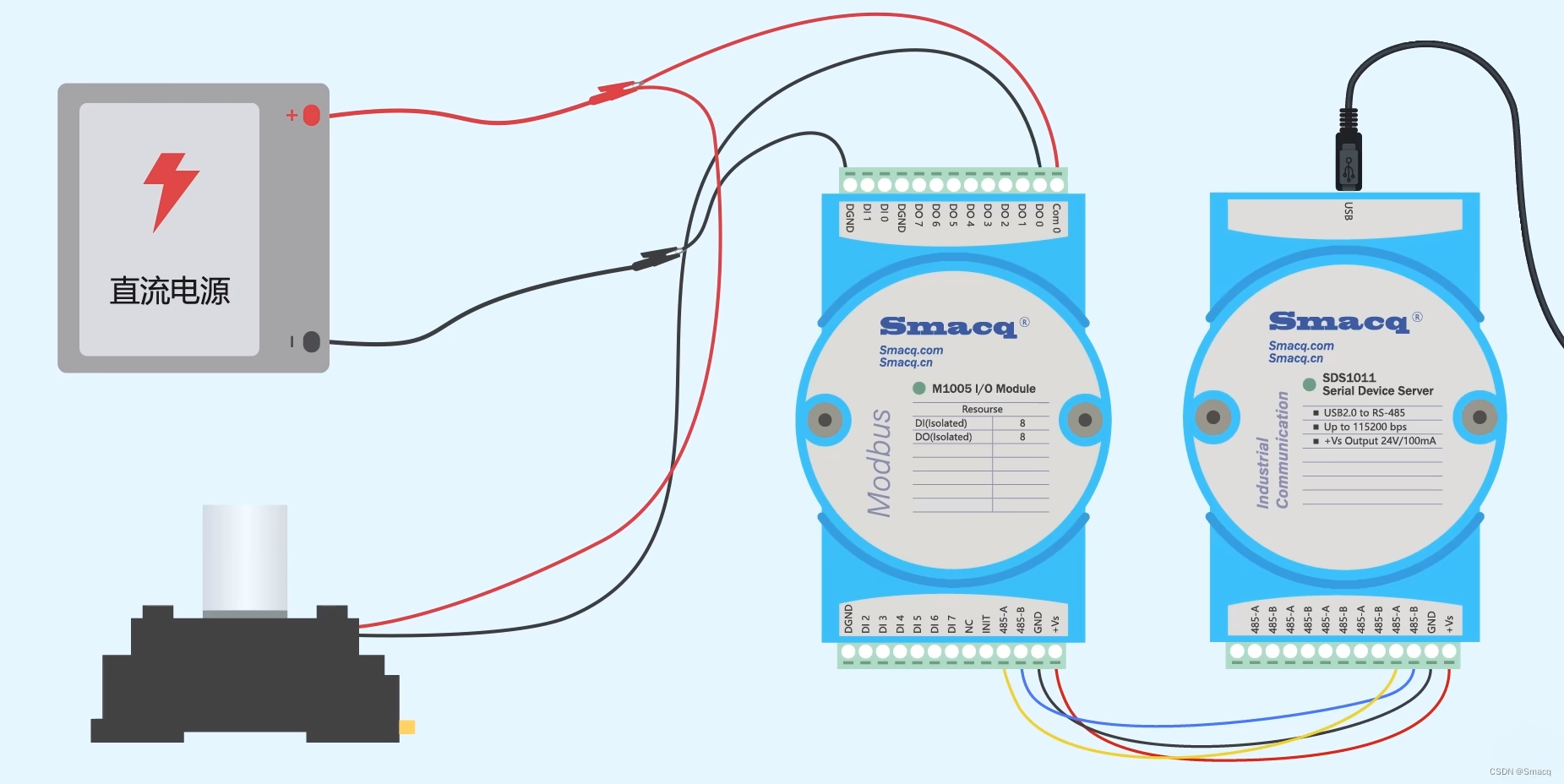

 第一组实验的最后我们使用DI端采集NPN常闭型(NC)接近开关的信号。先来看看它是怎样接线的。NPN开关一般有三条线,棕色线与电源正极连接。黑色是信号输出线,与DI端口连接。蓝色线与电源负极和模块的DGND连接。

图27  检测NPN型接近开关信号的接线图

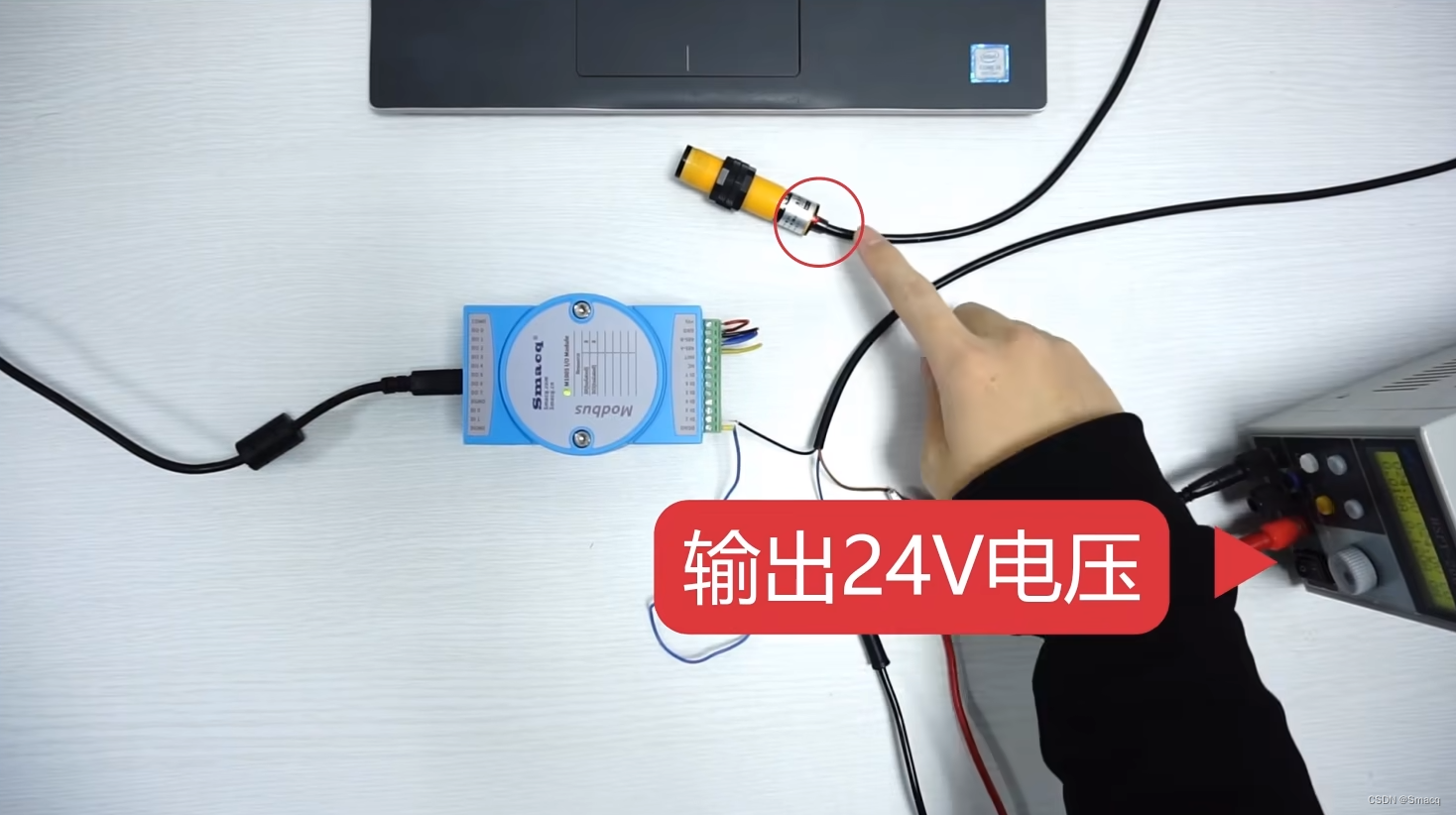

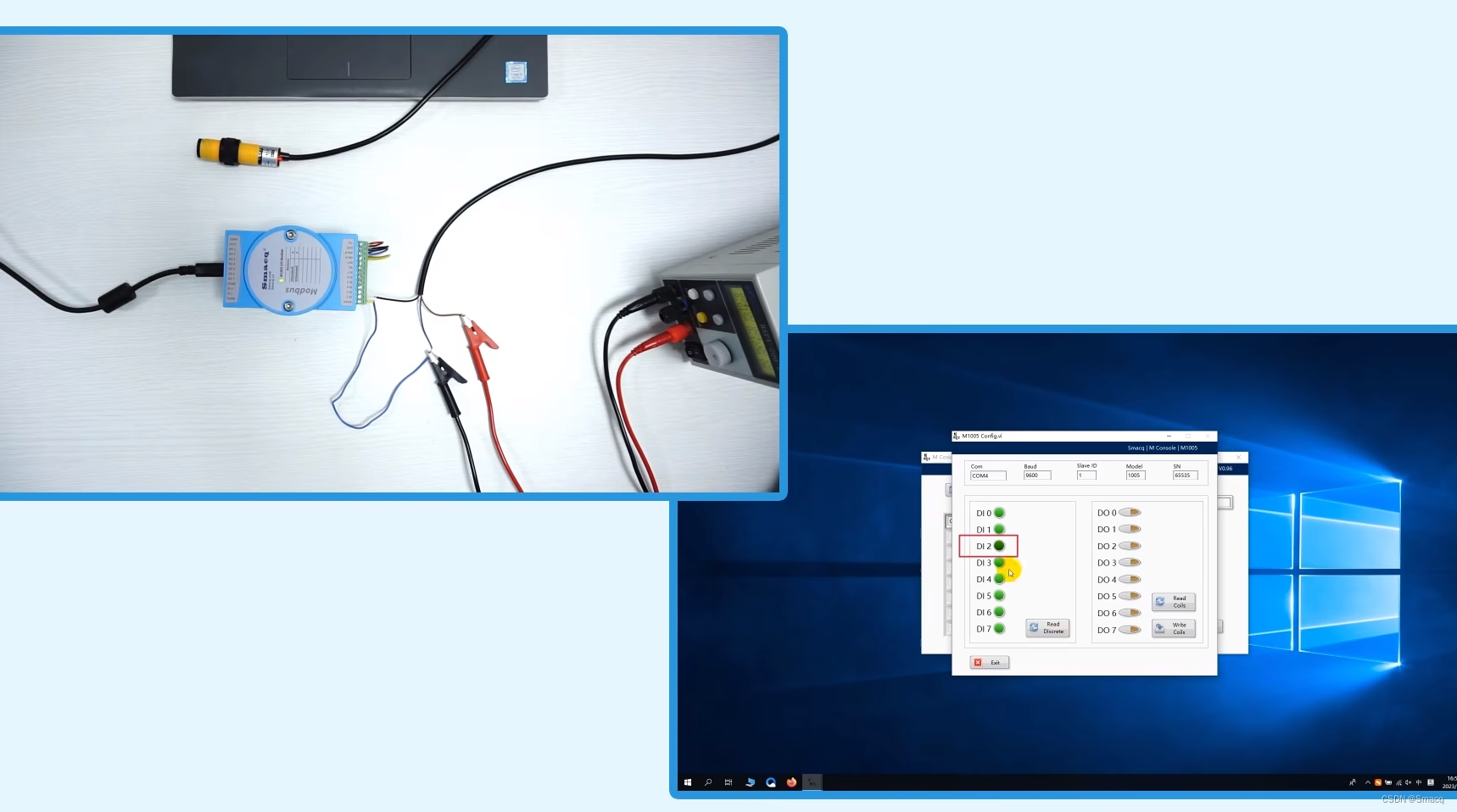

 当直流电源输出24V电压,传感器的电源指示灯亮起。

图28  传感器开始工作

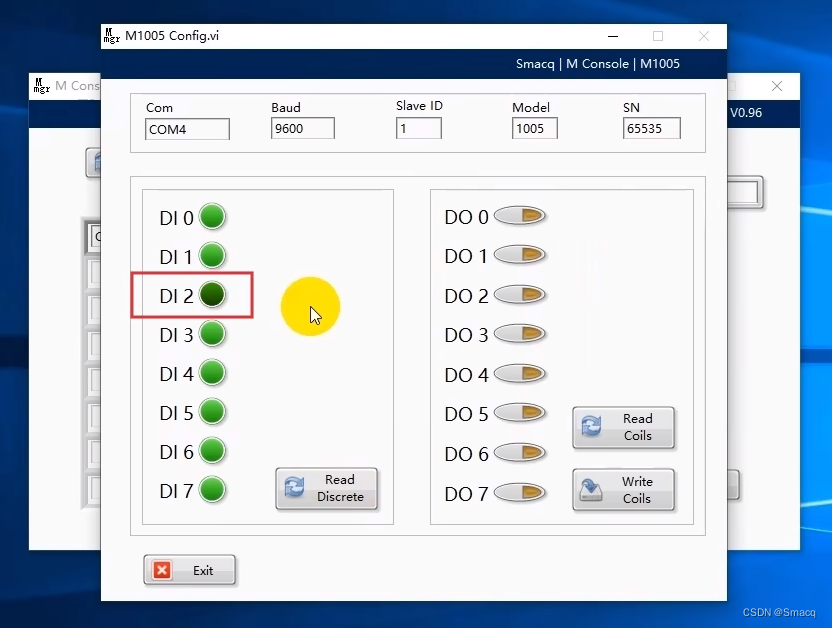

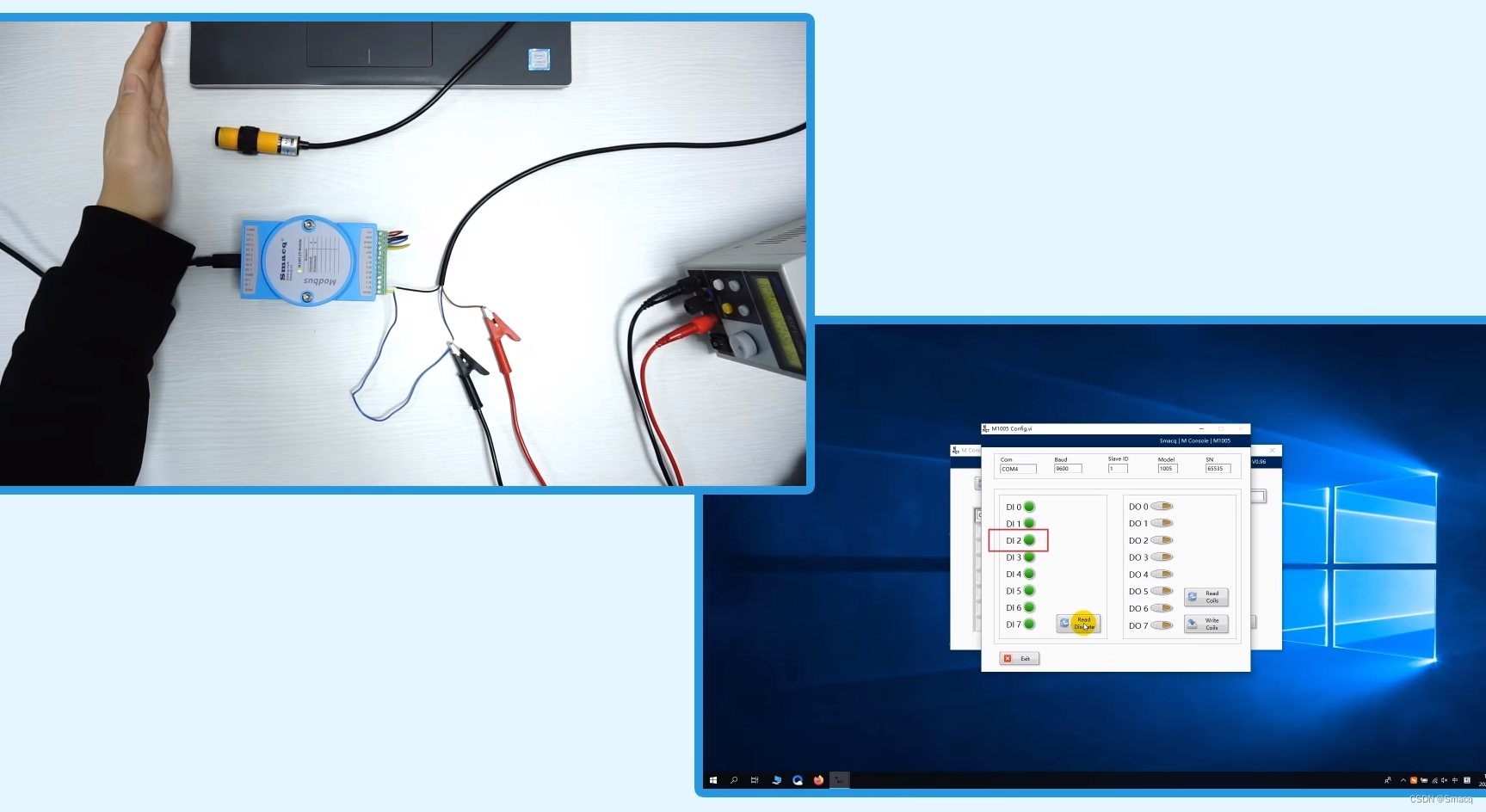

 传感器前方没有物体阻挡时,传感器输出低电平,DI 2端口的指示灯熄灭。

图29  无物体接近

 当有物体接近时,NPN开关就会输出高电平,此时DI 2端口的指示灯亮起。

图30  有物体接近

 第二组实验,我们将通过DO通道(湿节点)控制负载的状态。实验的负载是一个继电器。根据用户手册,我们可以这样接线:将电源的负极与M1005模块的DGND端连接,将电源正极分别与继电器一端以及模块的COM端连接,继电器的另一端,与模块的DO 0通道连接。

图31  使用M1005控制继电器实验接线图

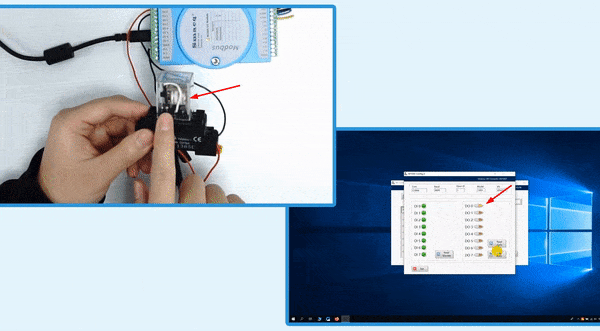

 控制直流电源输出24V电压,用来驱动继电器。在软件中改变DO 0通道的状态,点击Write Coils将信号写入模块,就可以控制继电器的开合了。

图32  控制继电器实验结果

 以上就是文章的全部内容,希望对你有所帮助。模块的详细内容可访问Smacq官网查询。文章的视频内容可点击链接跳转。什么是干节点湿节点如何连接到采集设备_哔哩哔哩_bilibili
